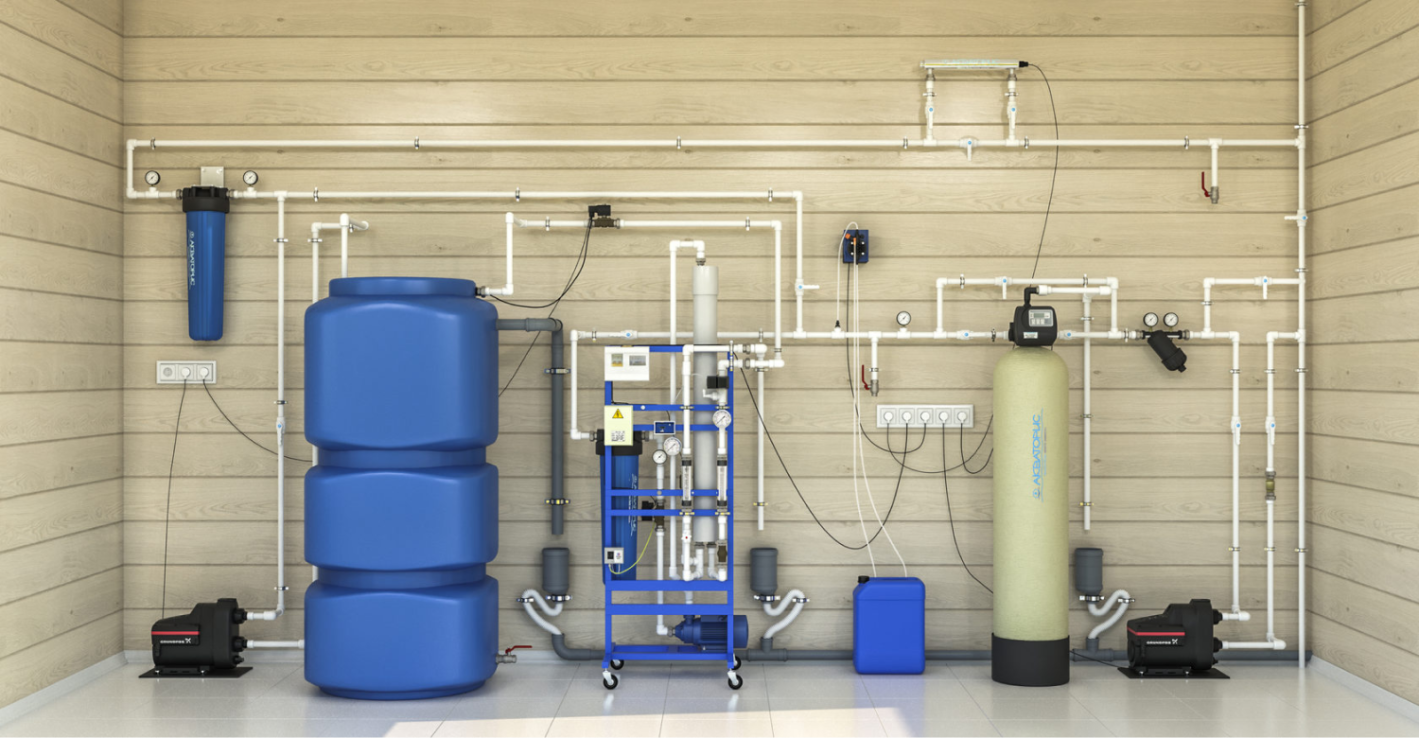

Система водоснабжения состоит из нескольких частей, которые работают вместе. Есть три основных типа схем: последовательная, параллельная и смешанная. В параллельной схеме используется специальное устройство, называемое "гребенкой", которое распределяет воду по разным точкам. Каждая точка водопотребления подключается к своему отводу на гребенке. Иногда к одному отводу подключают две точки с небольшим водопотреблением. Коллекторная система используется в квартирах и домах с множеством сантехнических приборов.
Водяной коллектор - это часть водопроводной системы, которая устанавливается в начале системы холодного и/или горячего водоснабжения дома или квартиры. Его размещают в доступном месте. Часто коллектор закрывается декоративной панелью.
Коллектор представляет собой трубку, в которой на одной стороне есть отводы. Один конец коллектора соединяется с главным водопроводом с помощью резьбы, а другой конец закрывается или устанавливается гаситель гидроударов. Входное отверстие в коллекторе больше, чем выходные отверстия.
Коллектор выполняет несколько функций:
- обеспечивает равномерное давление и температуру воды во всех точках подключения, независимо от количества открытых кранов;
- снижает вероятность протечек благодаря меньшему количеству соединений;
- позволяет отключать и ремонтировать отдельные ветви системы без прекращения подачи воды в остальные точки;
- обеспечивает возможность легкого и быстрого подключения дополнительных точек водозабора без прекращения работы всей системы.
При увеличении числа потребителей гребенку можно удлинить, добавив еще один коллектор нужного размера. Еще одно преимущество коллектора - все запорно-регулирующие устройства находятся в одном месте.
Распределение воды по классической последовательной схеме стоит дешевле, чем организация коллекторной системы. Однако, при большом количестве сантехники и одновременном использовании воды в разных точках, давление воды будет очень низким. Установка гребенки решает эту проблему.
В зависимости от конструкции, коллекторы, используемые в сантехнике, бывают трех видов:
- распределительные коллекторы: они не имеют вентилей и по внешнему виду напоминают тройники;
- запорные коллекторы: они имеют вентили, которые работают только на открытие и закрытие потоков воды (ручки вентилей изготовлены в виде флажков);
- запорно-регулирующие коллекторы: это самый удобный вид коллекторов, так как они позволяют не только открывать и закрывать потоки воды, но и регулировать их интенсивность (вентили имеют вид бочонков).
При выборе коллектора для водопровода необходимо определить:
- Запланированное количество точек водоразбора (или линий, в которые могут быть последовательно подключены несколько устройств). Лучше взять гребенку с запасом по отводам, что позволит легко подключить в дальнейшем дополнительные потребители.
- Тип труб, которые будут подключаться к коллектору, и способ соединения с ними.
- Рациональное размещение распределителя в нише или сантехническом шкафу. К гребенке обеспечивают удобный доступ, необходимый для проведения работ по обслуживанию, ремонту, модернизации или замене оборудования.
- Тип крепежа, предназначенный для монтажа узла на стену. Он должен обеспечивать надежную фиксацию оборудования к строительной конструкции.
- Перечень дополнительных устройств (фильтры, счетчики) и расходных материалов (уплотнительные и переходные элементы). Для обслуживания гребенки в шкафу для сантехники рекомендуется обустроить освещение, поэтому необходимо просчитать количество необходимых электротехнических материалов. Для обеспечения стабильного давления воды при ее передаче на большие расстояния по вертикали или горизонтали в схему водопровода включают насос.
Все отводы запорных и запорно-регулирующих гребенок оснащены наружными резьбами, размеры которых обозначаются в дюймах. Распределители с отводами под плоские уплотнения (FLAT-FACED) в обозначении имеют дополнительные буквы TP.
При большом количестве пользователей не стоит выбирать длинную гребенку, лучше купить два распределительных узла и соединить их. Для холодного и горячего водопроводов выбирают распределительные устройства одной марки. Покупка гребенок и комплектующих одного производителя экономит время при проведении монтажных работ. Все элементы системы в этом случае гарантировано совпадают по присоединительным размерам и способу соединения.
