Принцип работы электромагнитных (соленоидных) клапанов: прямое и пилотное действие

Электромагнитный клапан — это специальное электромеханическое устройство, предназначенное для управления потоком жидкости или газа путем изменения положения запорного элемента под воздействием магнитной силы соленоида. В зависимости от конструкции такие устройства делятся на два основных типа: клапана прямого действия и клапана непрямого (или пилотного) действия.

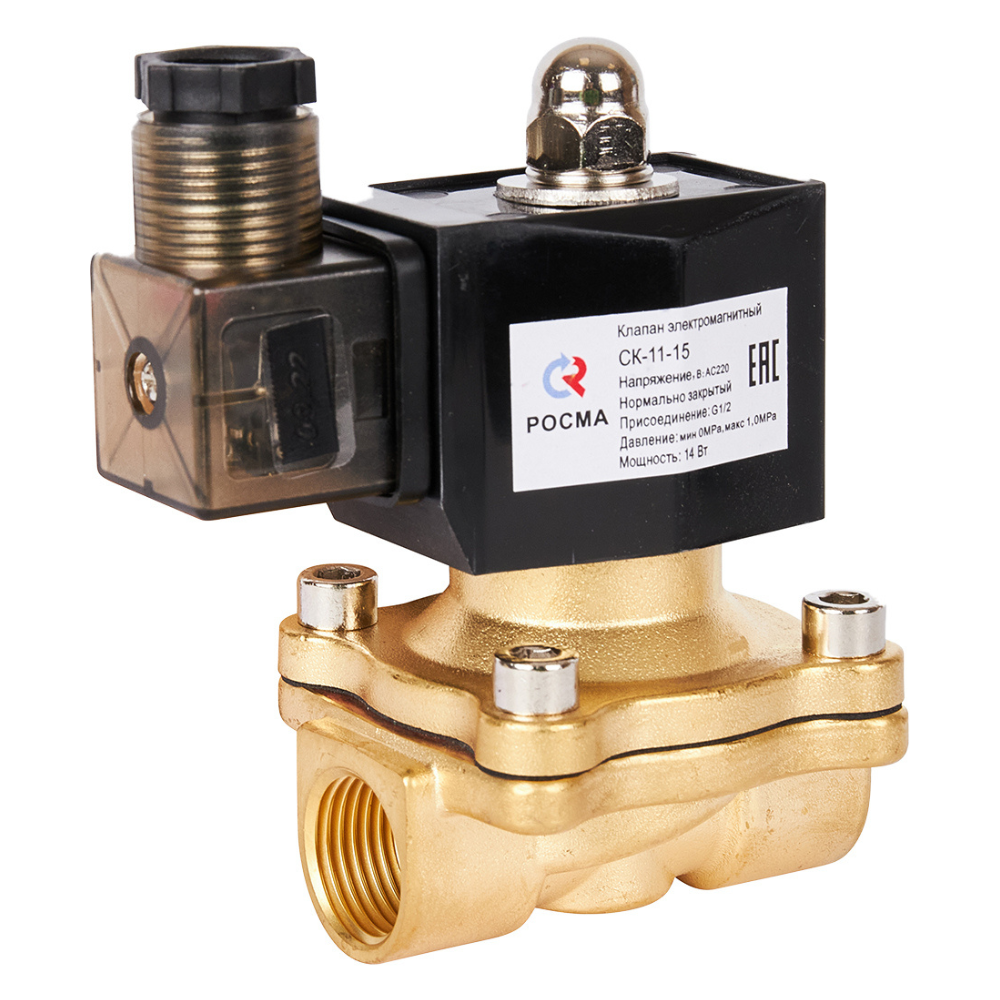

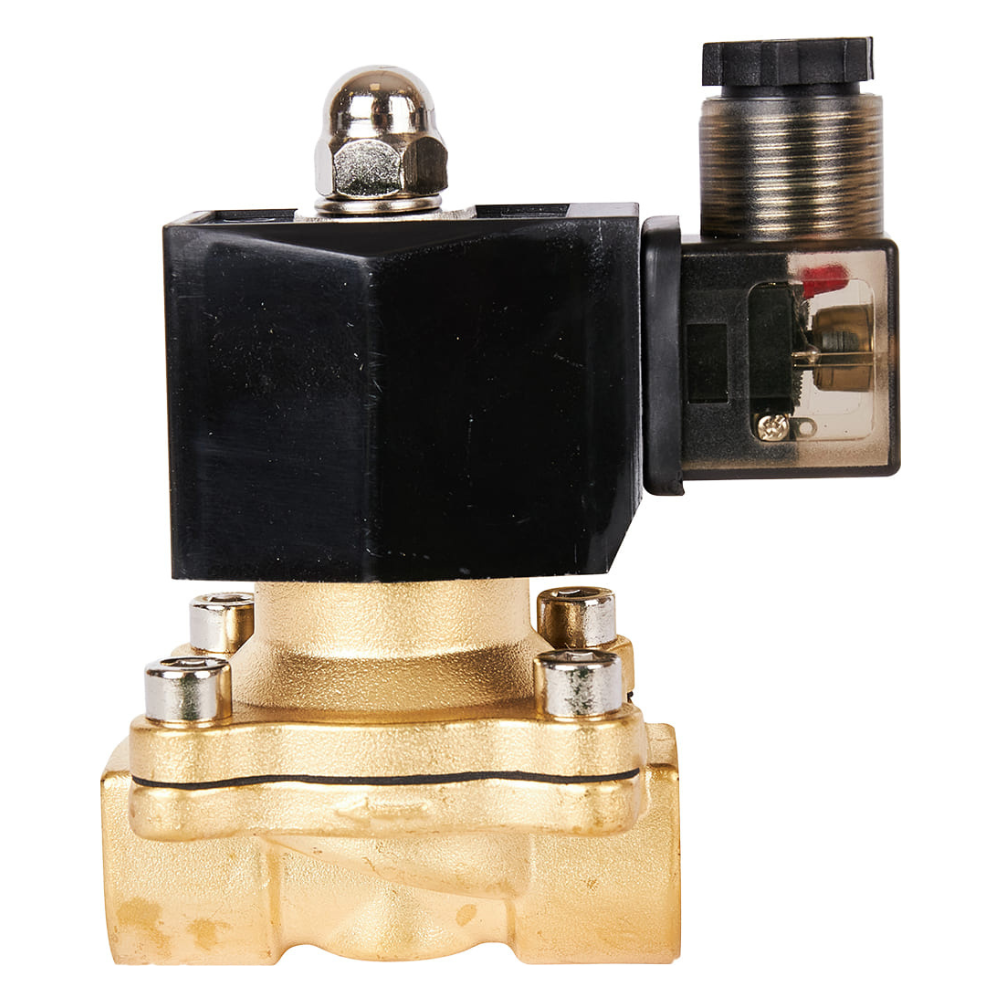

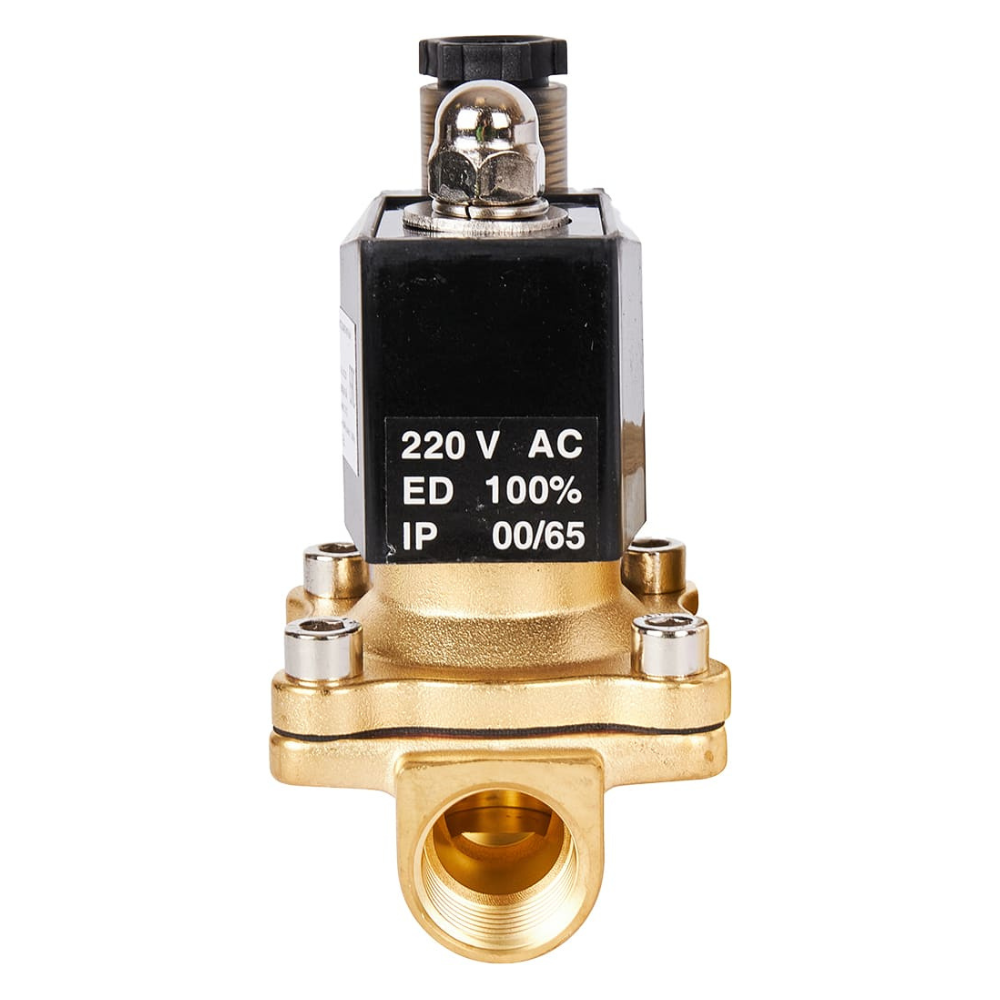

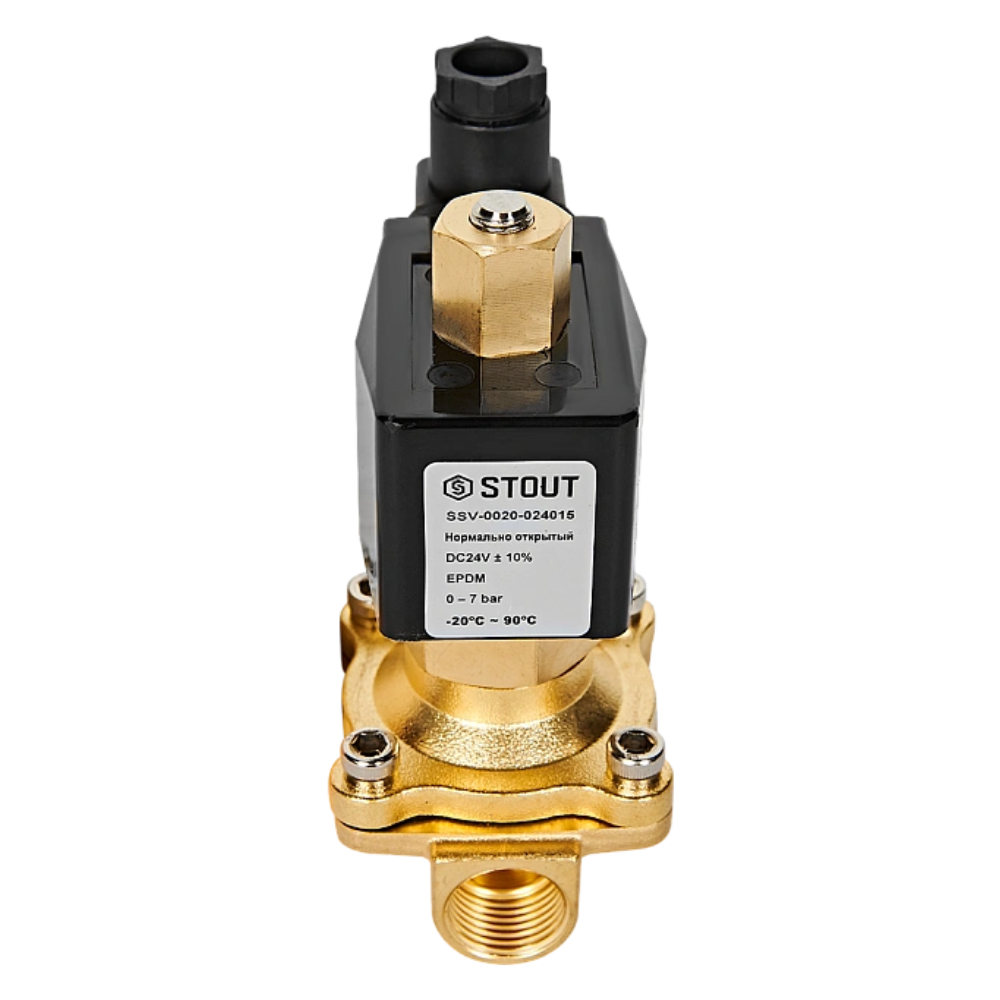

Клапан прямого действия

Принцип функционирования клапана прямого действия основан на непосредственном воздействии электромагнита на запорный элемент клапана. Когда электрическая цепь замыкается, ток проходит через обмотку катушки, создавая магнитное поле, которое притягивает металлический сердечник (плунжер), открывая проход среды через клапан. После отключения питания пружина возвращает плунжер обратно в исходное положение, закрывая канал потока.

Ключевые особенности клапанов прямого действия:

• Простота конструкции: отсутствуют дополнительные элементы, влияющие на работу основного механизма.
• Быстродействие: быстрое открытие/закрытие благодаря прямому воздействию магнита на затвор.
• Низкое давление рабочей среды: эффективная работа обеспечивается преимущественно при низком давлении среды (до 1–7 бар).
• Высокая стоимость изготовления крупных моделей: крупные модели требуют больших размеров катушек и сердечников, что увеличивает себестоимость производства.

Области применения: используются главным образом там, где важно обеспечить быстроту реакции системы на сигнал, малые объемы сред и относительно невысокое рабочее давление. Например, в системах автоматического полива, бытовой технике, лабораторных установках и пневматике низкого давления.

Клапан непрямого (пилотного) действия

Клапана непрямого действия функционируют иначе. Их конструкция предполагает наличие двух камер и двух отдельных механизмов: главного клапана и вспомогательного («пилота»). Главный клапан открывается давлением самой среды, тогда как пилотный механизм управляет направлением этого давления.

При подаче напряжения на катушку пилота происходит следующее:

• Магнитное поле открывает пилотную камеру, освобождая доступ рабочего вещества к верхней части главного клапана.
• Под действием разности давлений между нижней частью и верхней частью основной мембраны главный клапан поднимается вверх, обеспечивая свободный проток среды.
• Отключение электропитания прекращает подачу давления на верхнюю часть мембраны, возвращая её в закрытое состояние.

Особенности клапанов пилотного действия:

• Эффективность при высоком давлении: надёжно работают даже при значительных значениях давления среды (от нескольких до десятков атмосфер).
• Экономичность энергии: поскольку основную работу по открытию осуществляет сама среда, потребление электроэнергии минимально.
• Сложность конструкции: требует наличия дополнительного механизма управления и контроля над рабочим процессом.
• Медленное срабатывание: время отклика немного больше, чем у устройств прямого действия.

Область применение: применяются в сложных промышленных процессах, требующих управления большими объемами рабочих веществ и высоких давлений. Это гидравлические установки, автоматизация технологических процессов, водоснабжение предприятий, промышленная пневмоавтоматика и системы охлаждения оборудования.

Устройство электромагнитного клапана

Основными элементами электромагнитного клапана являются:

• Корпус: изготавливается из различных материалов (латунь, нержавеющая сталь, пластик), выбор материала зависит от условий эксплуатации и среды, в которой работает клапан.
• Соленоид (электромагнитная катушка): создает магнитное поле при подаче электрического тока, приводящее в движение сердечник (плунжер).
• Сердечник (плунжер): перемещается внутри корпуса под действием магнитного поля, открывая или закрывая проход для рабочей среды.
• Запорный элемент (седло): герметично перекрывает отверстие в корпусе клапана, предотвращая протекание среды.
• Возвратная пружина: возвращает плунжер в исходное положение после отключения питания.

При подаче напряжения на соленоид создается магнитное поле, которое притягивает сердечник, открывая путь для прохождения среды через клапан. После снятия напряжения возвратная пружина восстанавливает начальное состояние клапана.

Типы электромагнитных клапанов

Существует несколько основных типов электромагнитных клапанов, различающихся принципом работы и конструкцией:

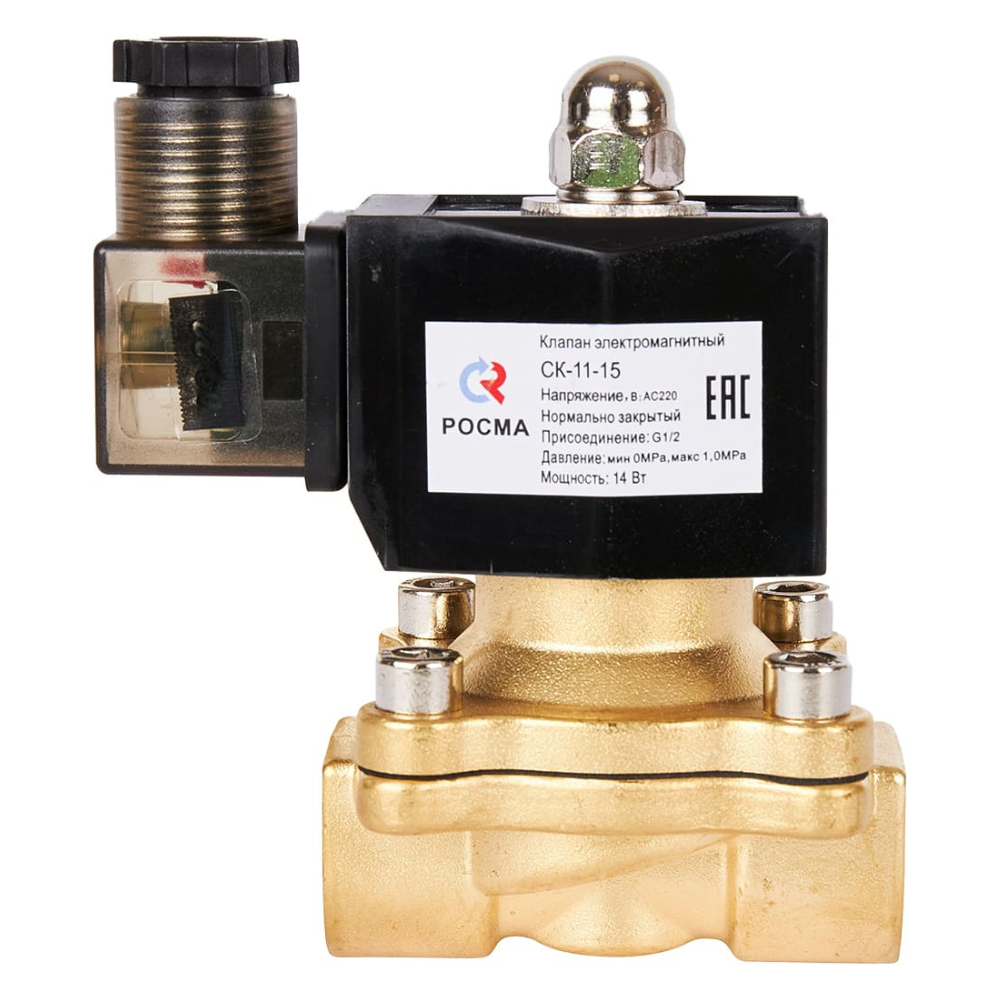

• Нормально закрытые (NC). В нормальном состоянии (при отсутствии подачи электроэнергии) такие клапаны находятся в закрытом положении. Они открываются только тогда, когда на катушку подается напряжение. Применяются чаще всего там, где нужно обеспечить автоматический останов потока в случае сбоя электропитания.

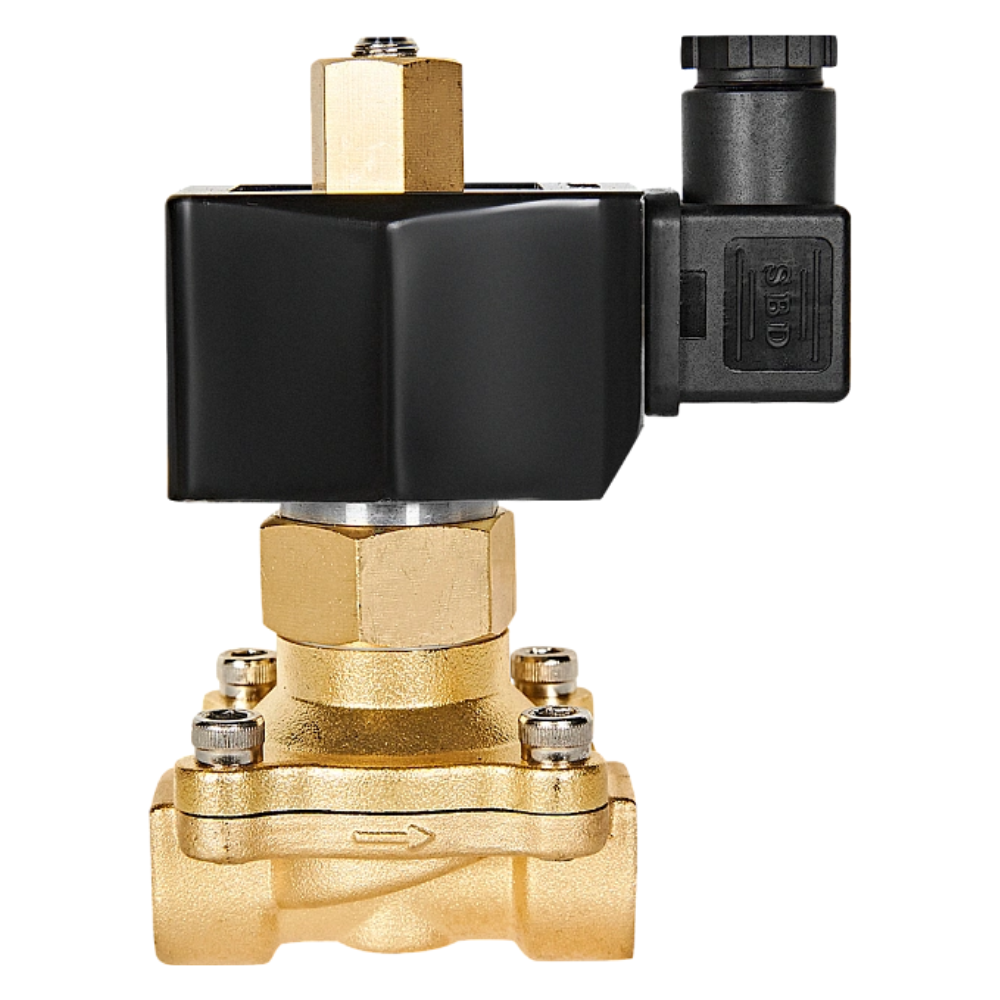

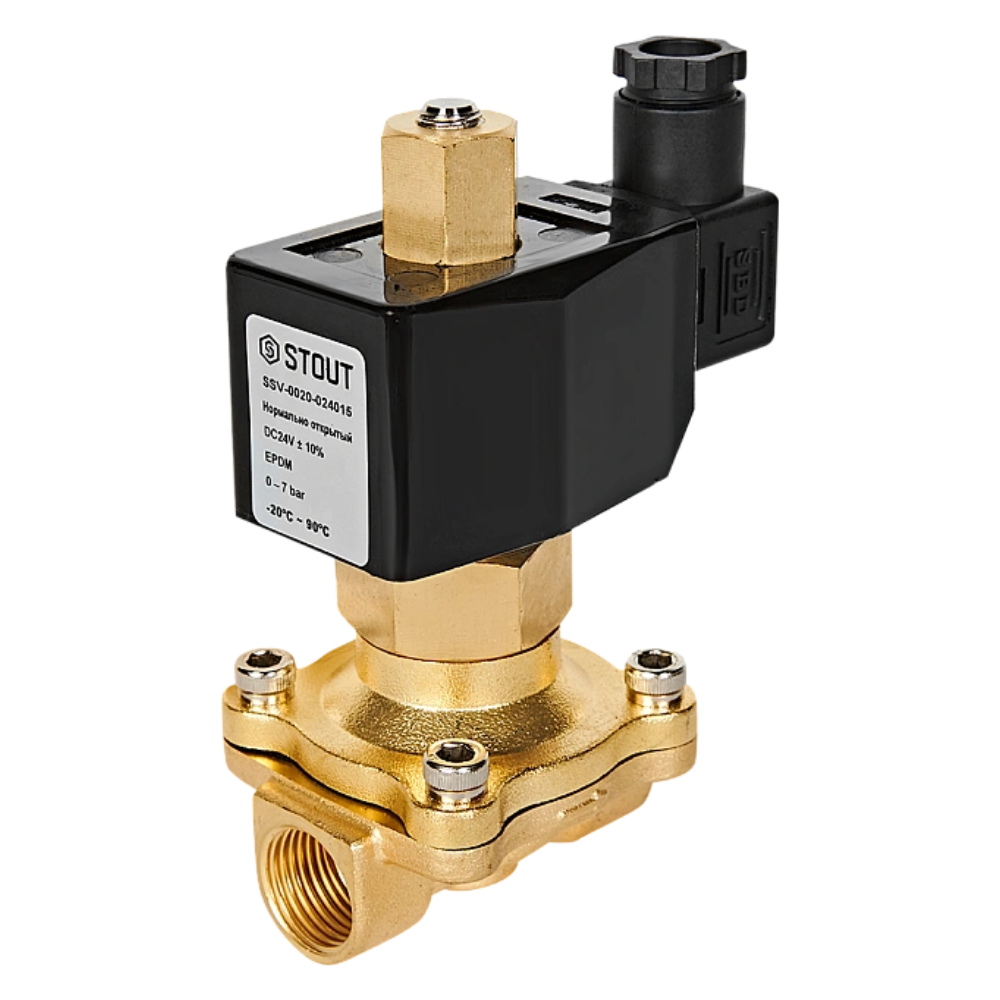

• Нормально открытые (NO). Эти клапаны наоборот остаются открытыми до тех пор, пока питание включено. Если подача электричества прекращается, клапан автоматически закрывается. Обычно используются в системах аварийного сброса давления или экстренного прекращения подачи сред.

Таким образом, выбор подходящего типа электромагнитного клапана зависит от конкретных условий эксплуатации и требований проекта. Прямые механизмы обеспечивают высокую скорость переключений и подходят для небольших объемов жидкостей и газов при низких давлениях, тогда как клапаны пилотного действия отличаются экономичностью и надежностью при работе с высоконапорными системами.
