Запорно-регулирующая арматура

Какой бывает запорно-регулирующая арматура

• запорные, для перекрытия потока жидкости или газа. На трубу монтируется клапан, работающий в двух положениях: открыто/закрыто;
• регулирующие устанавливаются на участках трубопровода, где необходимо поддерживать требуемые характеристики рабочей среды. Не применяются для полного перекрытия потока;
• комбинированные, выполняющие сразу несколько функций. Могут монтироваться в разных положениях.

• седельные клапаны, устанавливаемые в системах, работающих под значительным давлением. Применяются на крупных магистральных линиях. Имеют в конструкции поршень, выполняющий силовую часть;
• шаровые, у которых запорный узел выполнен в форме шара. Устанавливаются перпендикулярно трубам для перекрытия потока рабочей среды;
• клиновая арматура, у которой запорным элементом выступает клин, движущийся перпендикулярно проходному отверстию трубы;
• поворотно-дисковые устройства с запорным элементом в форме одного или двух дисков. Диаметр диска равен проходному сечению изделий. При перпендикулярном расположении диска рабочая среда не может пройти дальше по трубе, при параллельном - проход открыт. Если арматура позволяет принимать промежуточные значения, то она считается регулировочной.

• уменьшать температуру рабочей среды;
• менять показатели давления в системе;
• распределять вещества в трубопроводной системе;
• поддерживать уровень жидкой рабочей среды на одном уровне;
• корректировать пропорции рабочей среды.
Некоторые механизмы настраиваются механическим способом, другие - автоматическим.

Основные параметры и устройство регулирующей арматуры

Один из важнейших показателей арматуры - пропускная способность. Эта характеристика является базовой, поскольку остальные параметры подбираются от нее.

Относительная утечка - еще один важный показатель, определяющий герметичность труб, вероятность утечки рабочего вещества. ЗРА должна обеспечивать требуемый уровень герметичности - особенно если речь идет о транспортировке опасных веществ.

Классификация запорной арматуры

Различают несколько типов арматуры по функциональности:

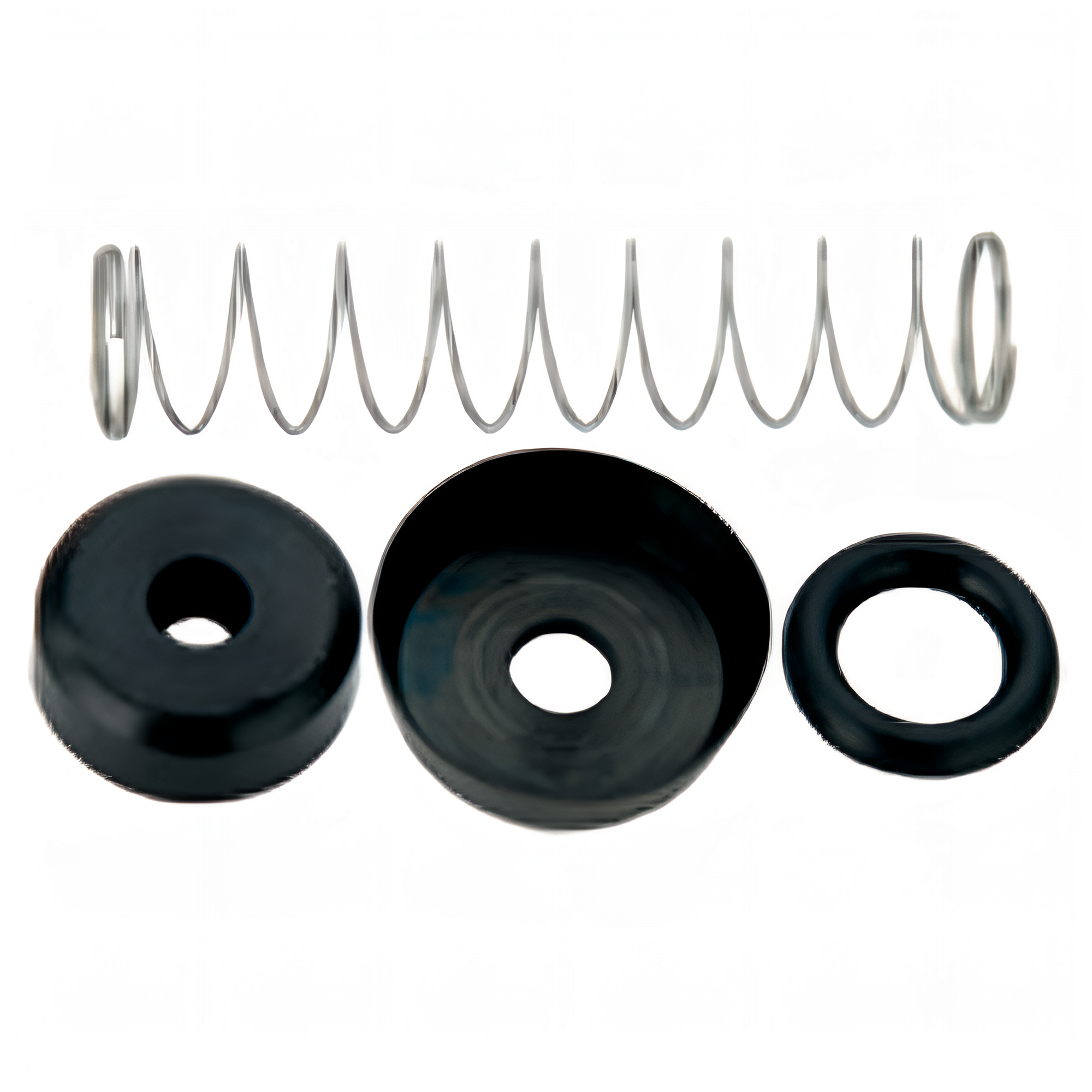

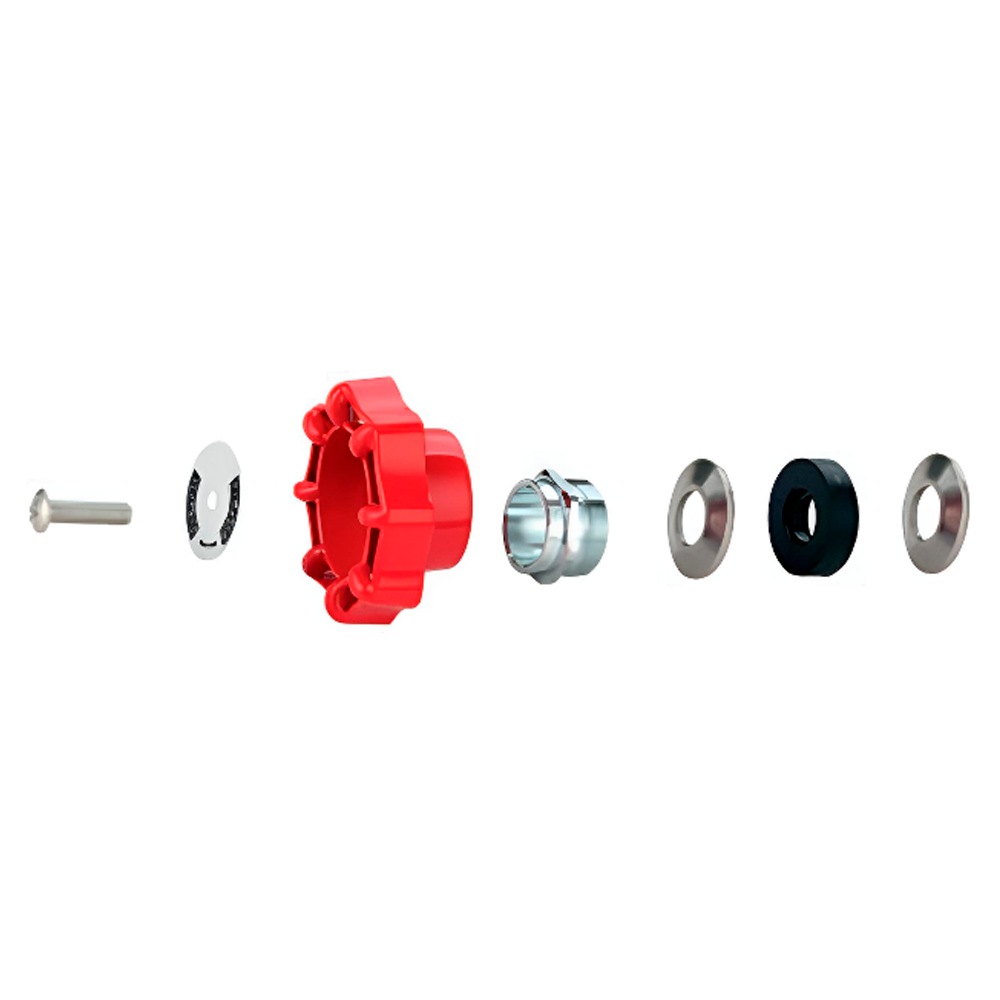

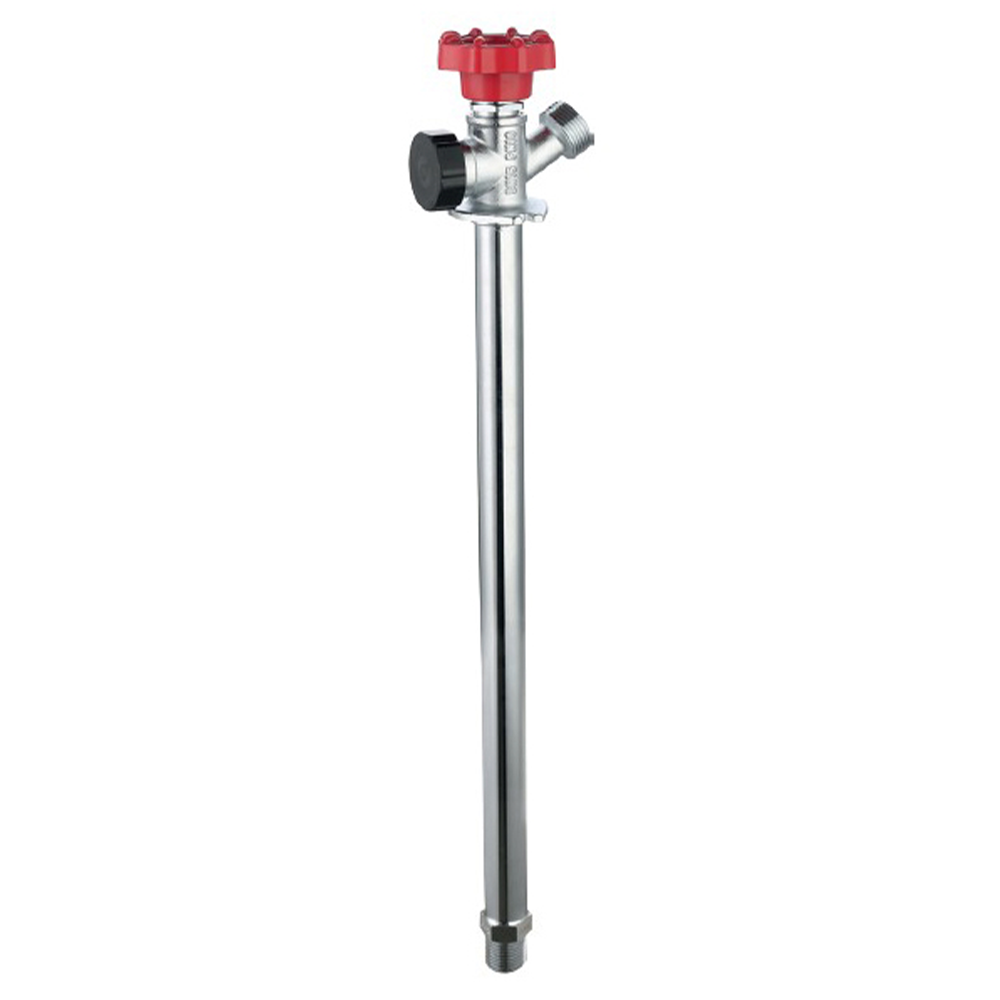

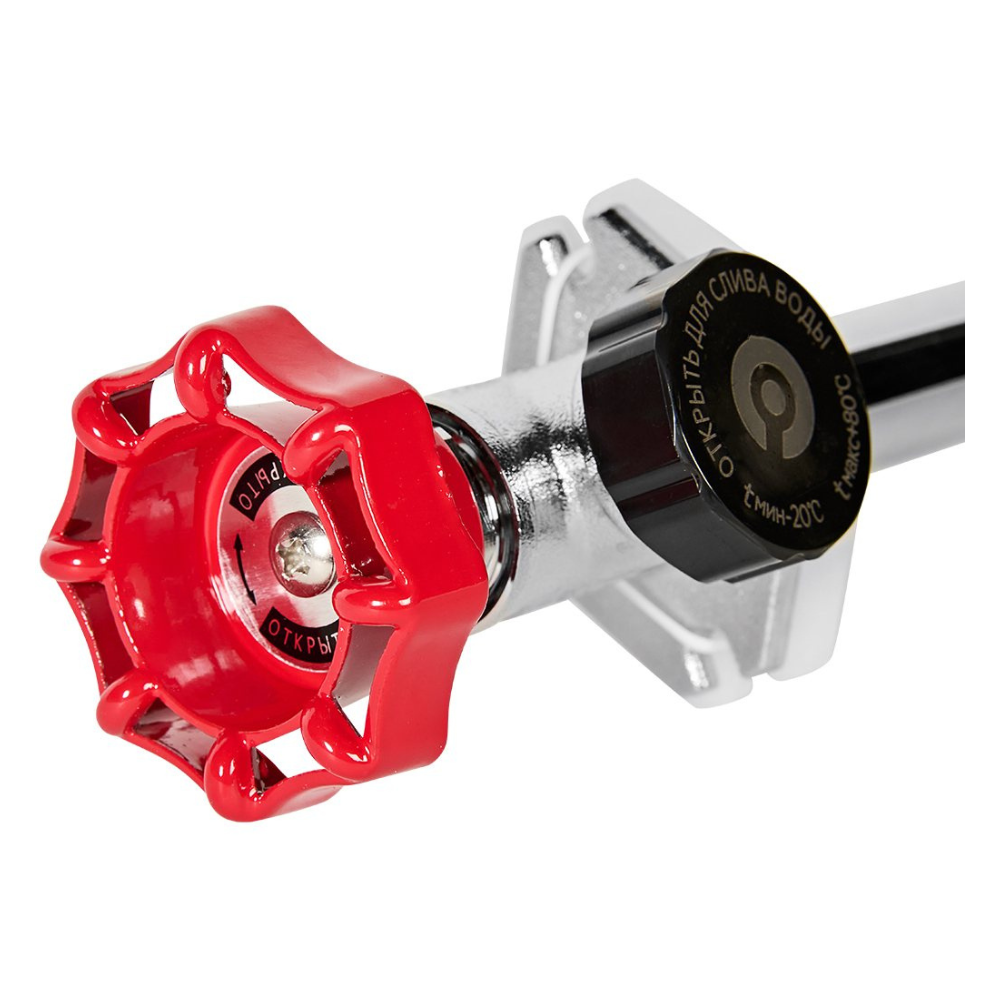

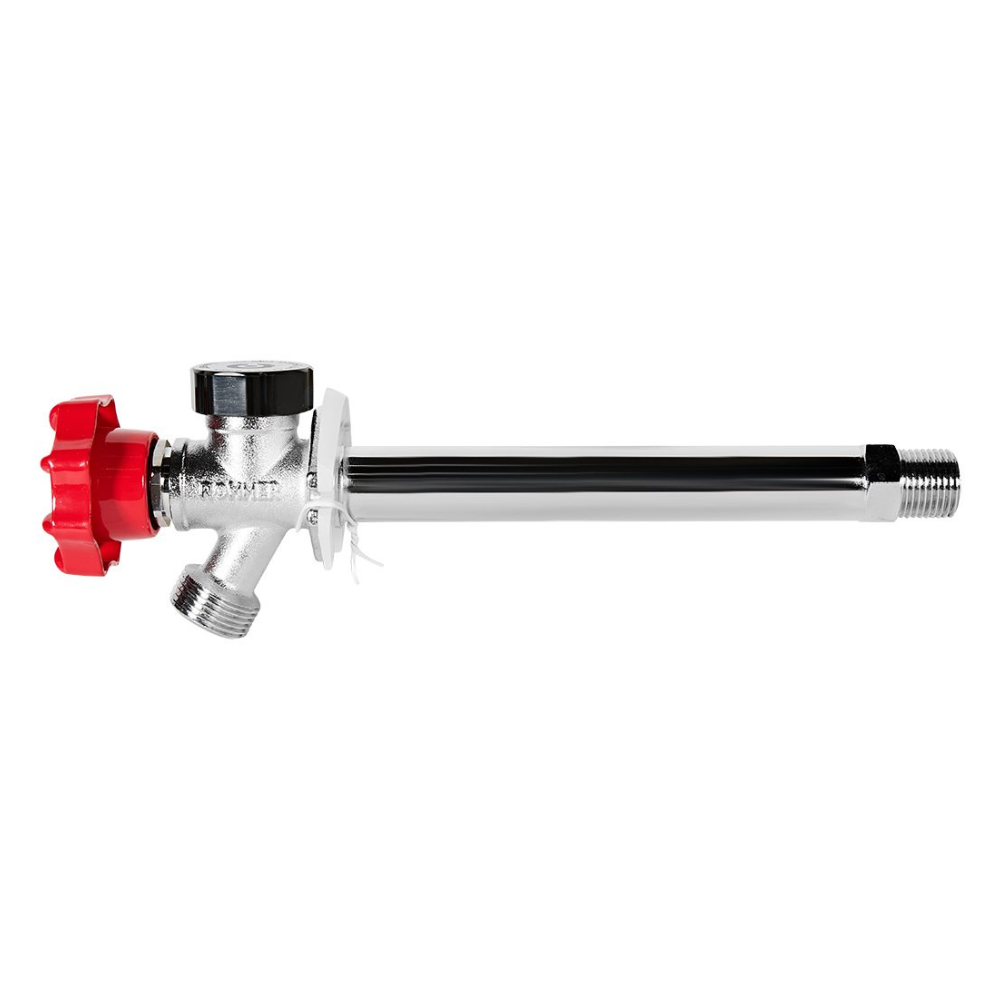

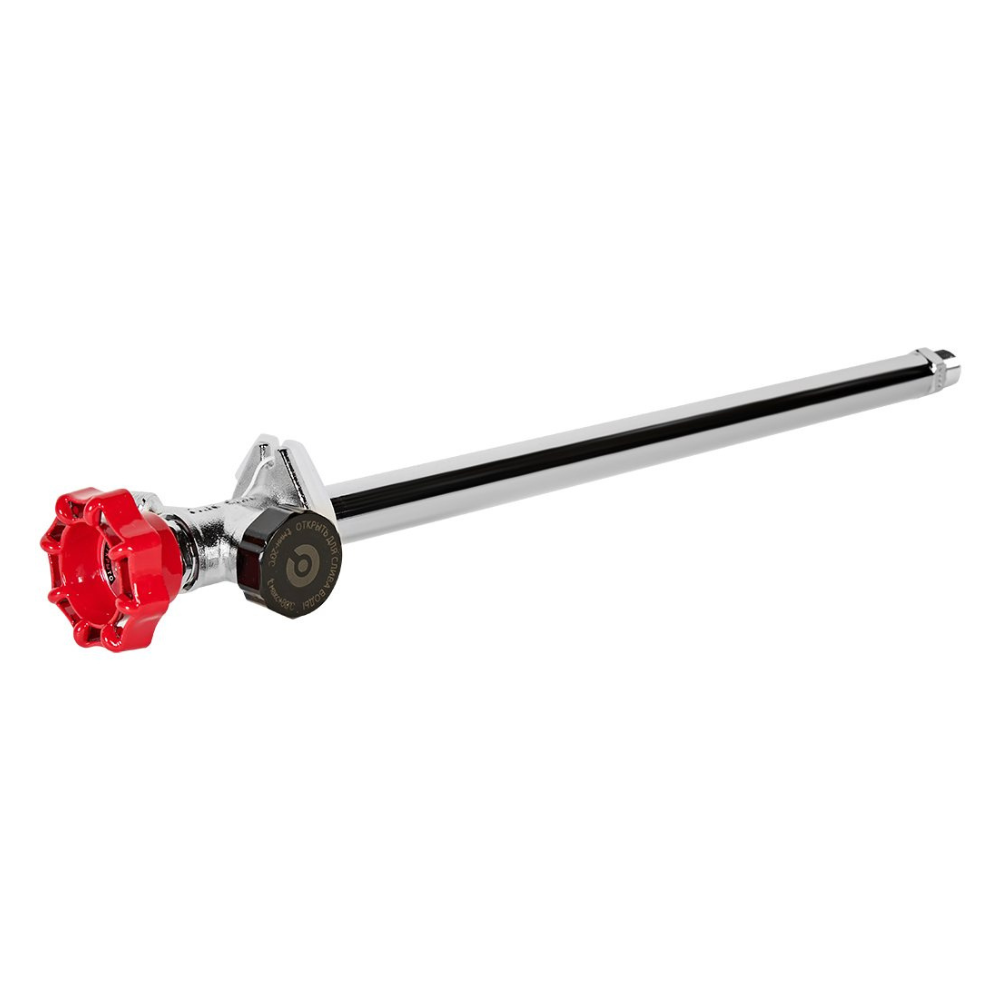

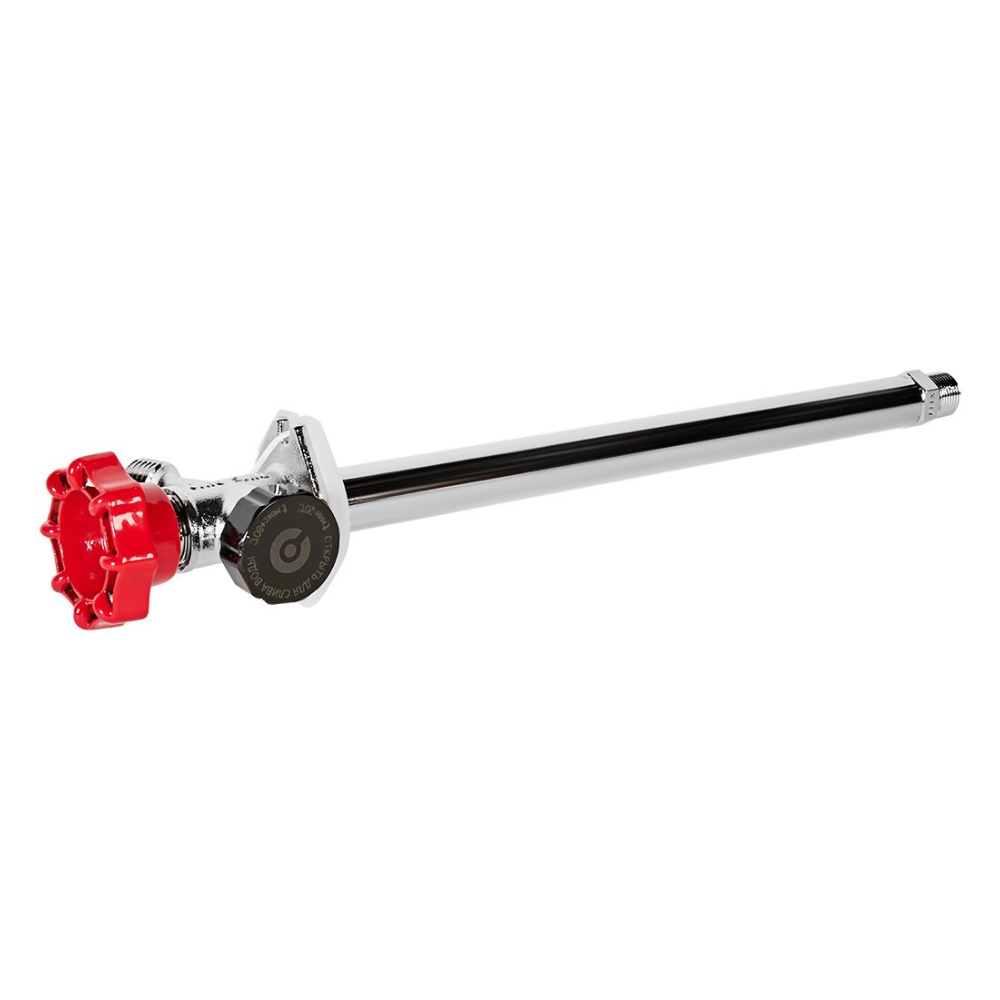

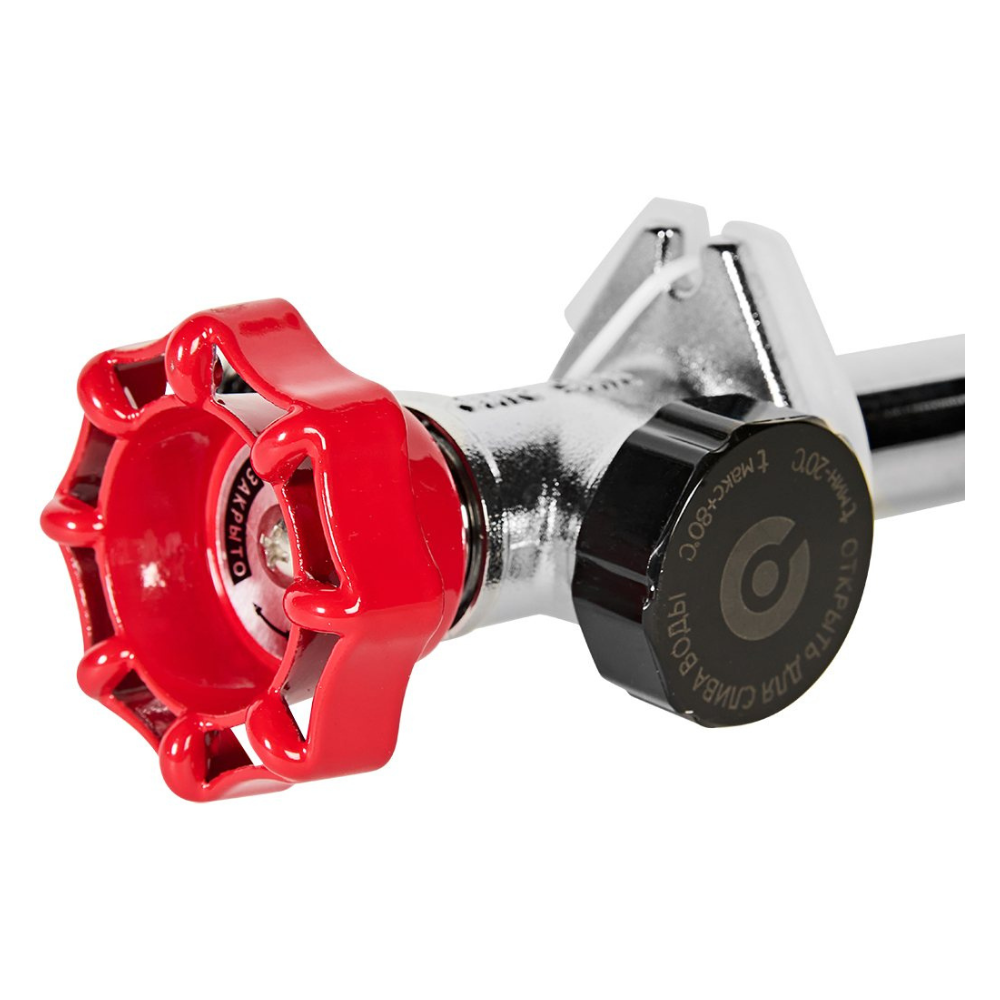

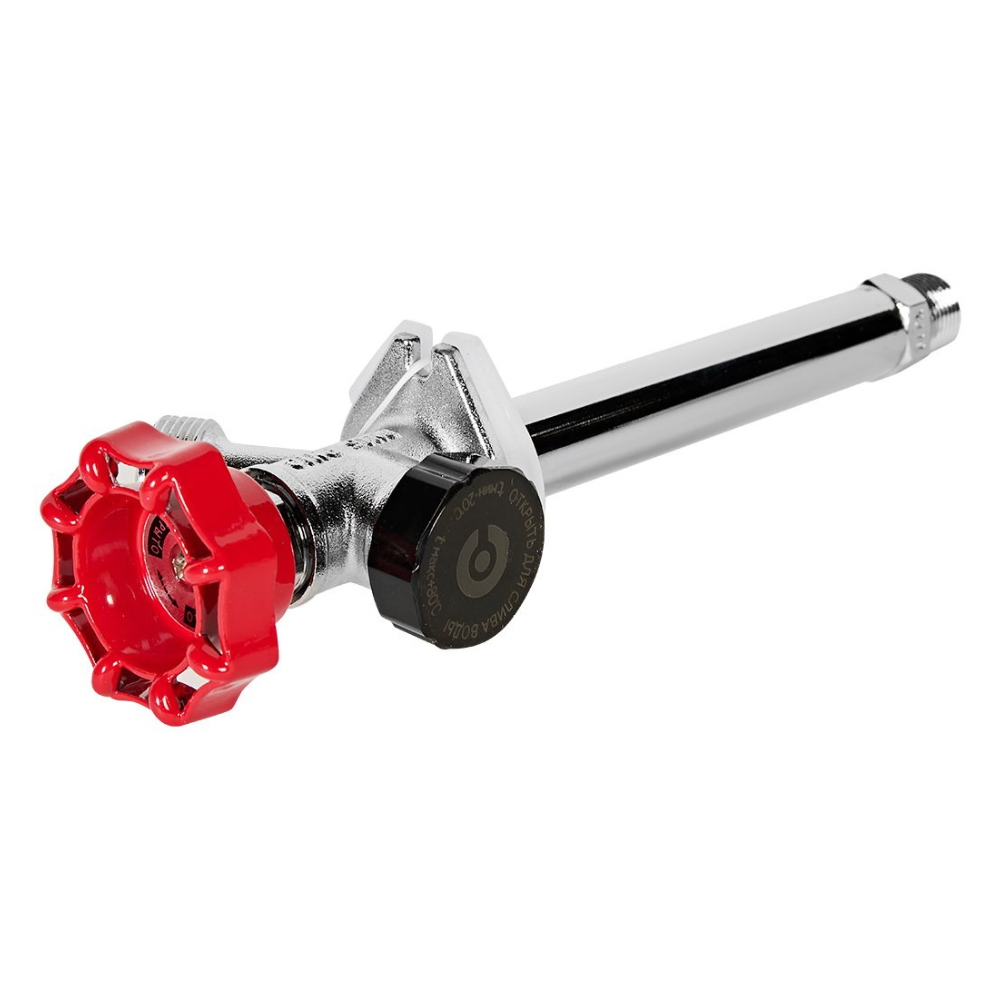

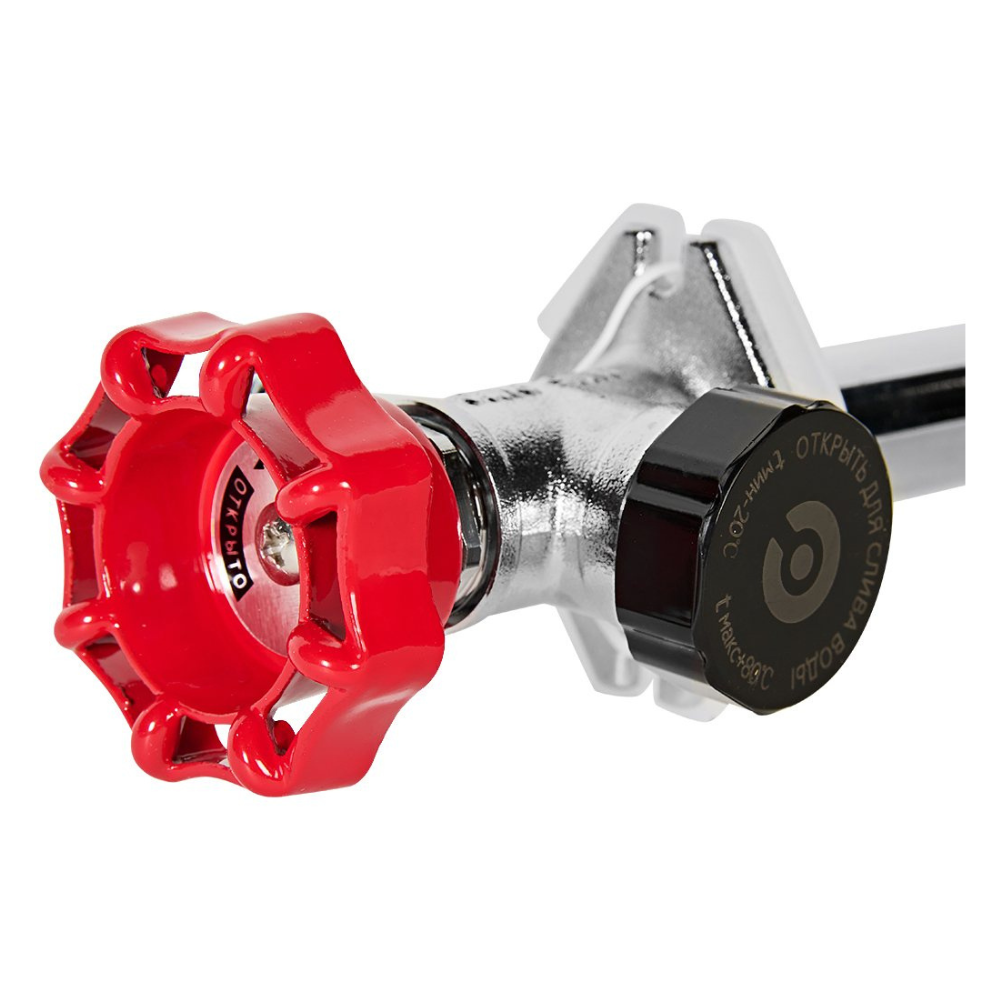

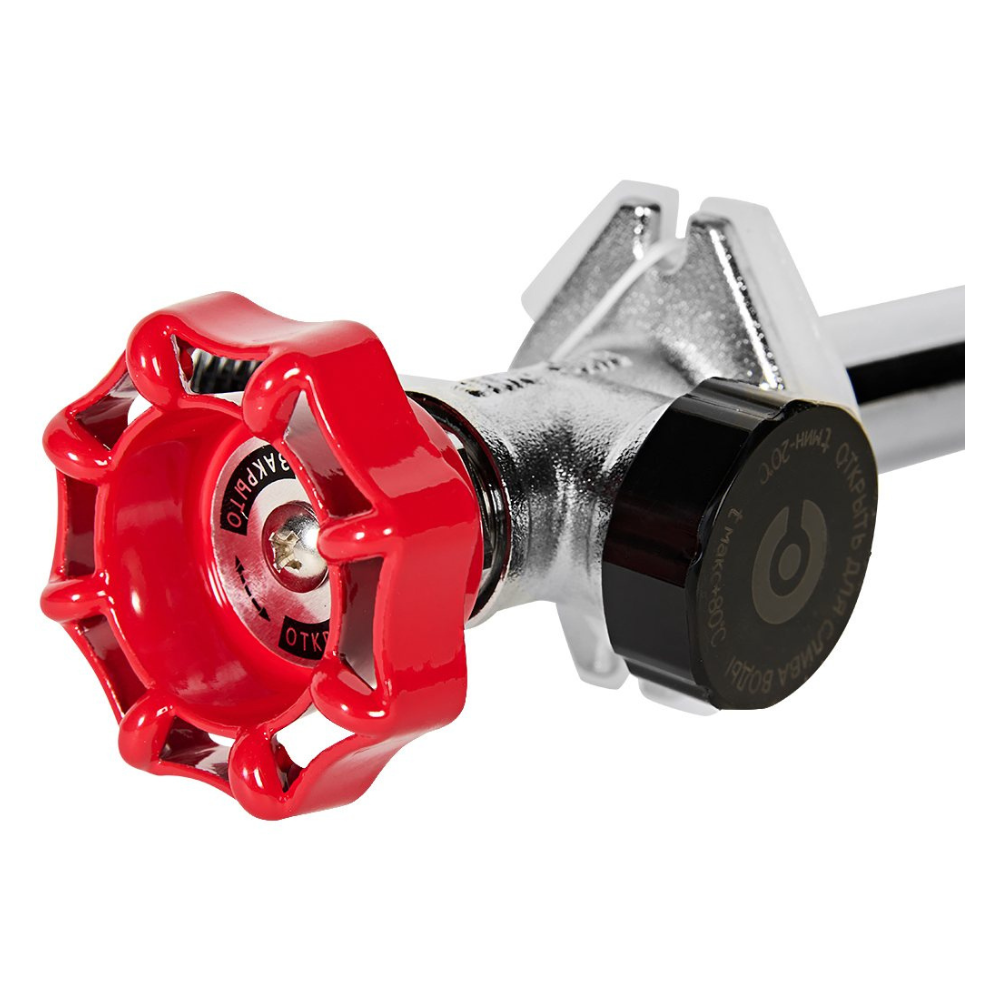

• запорная, обеспечивающая полное перекрытие потока рабочей среды в трубопроводе. Это задвижки, заслонки, краны и вентили. Они обеспечивают герметичность системы при перекрытии среды, а также беспрепятственное прохождение рабочего вещества при открытии проходного отверстия;
• регулирующая, обеспечивающая требуемые значения характеристик системы, контролирующая расход рабочей среды. Такие устройства могут менять температуру потока, его давление, состав и даже концентрацию веществ. К ней относятся клапаны, вентили, регуляторы, отводчики конденсата и дроссельные заслонки;
• предохранительная, защищающая систему от аварийных ситуаций. Она срабатывает при чрезмерном повышении давления в системе;
• аварийная (защитная), срабатывающая при аварии в системе. Позволяет защитить другие участки трубопровода от распространения проблемы;

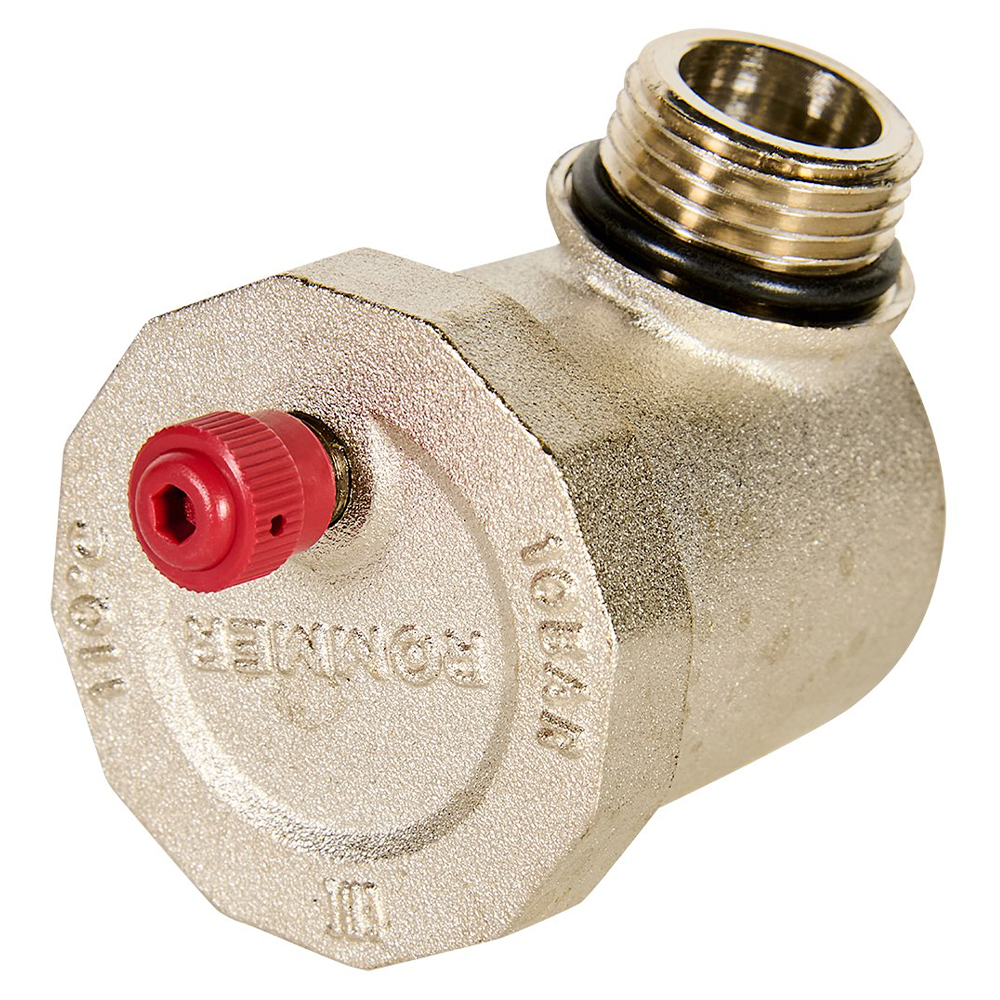

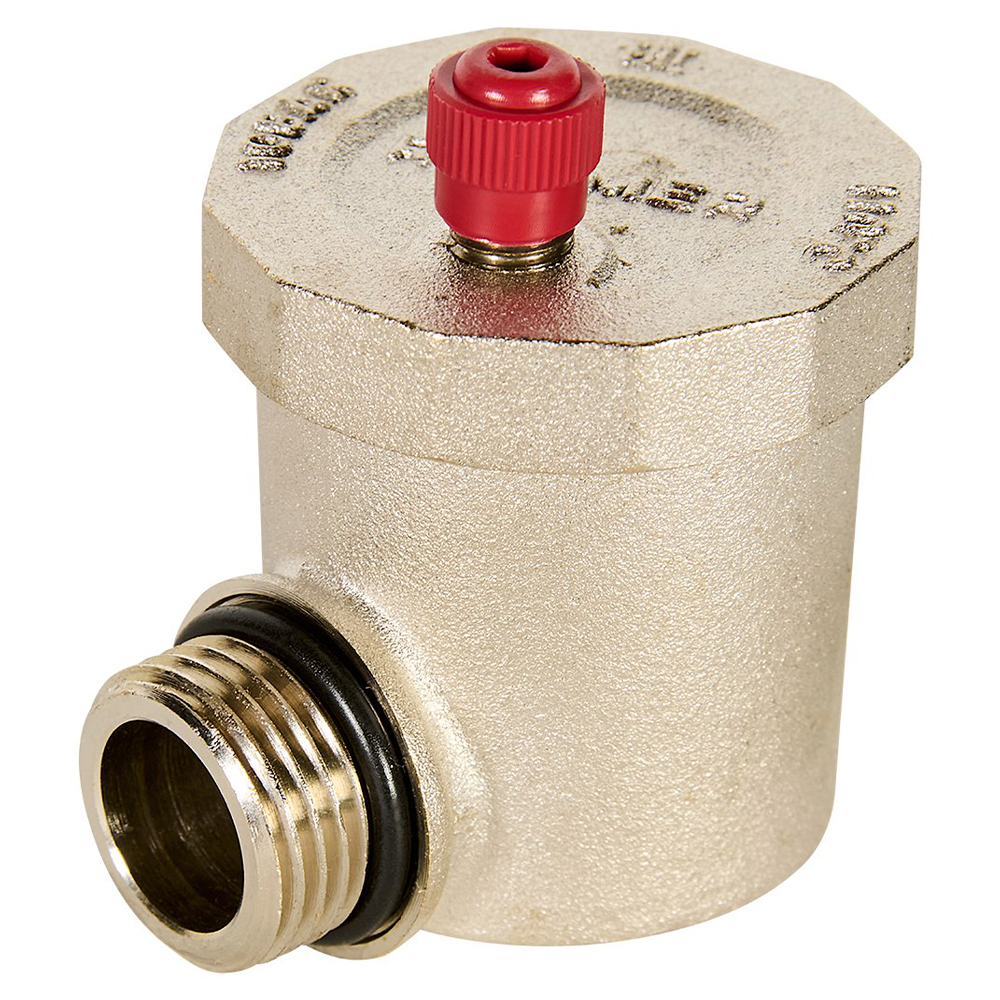

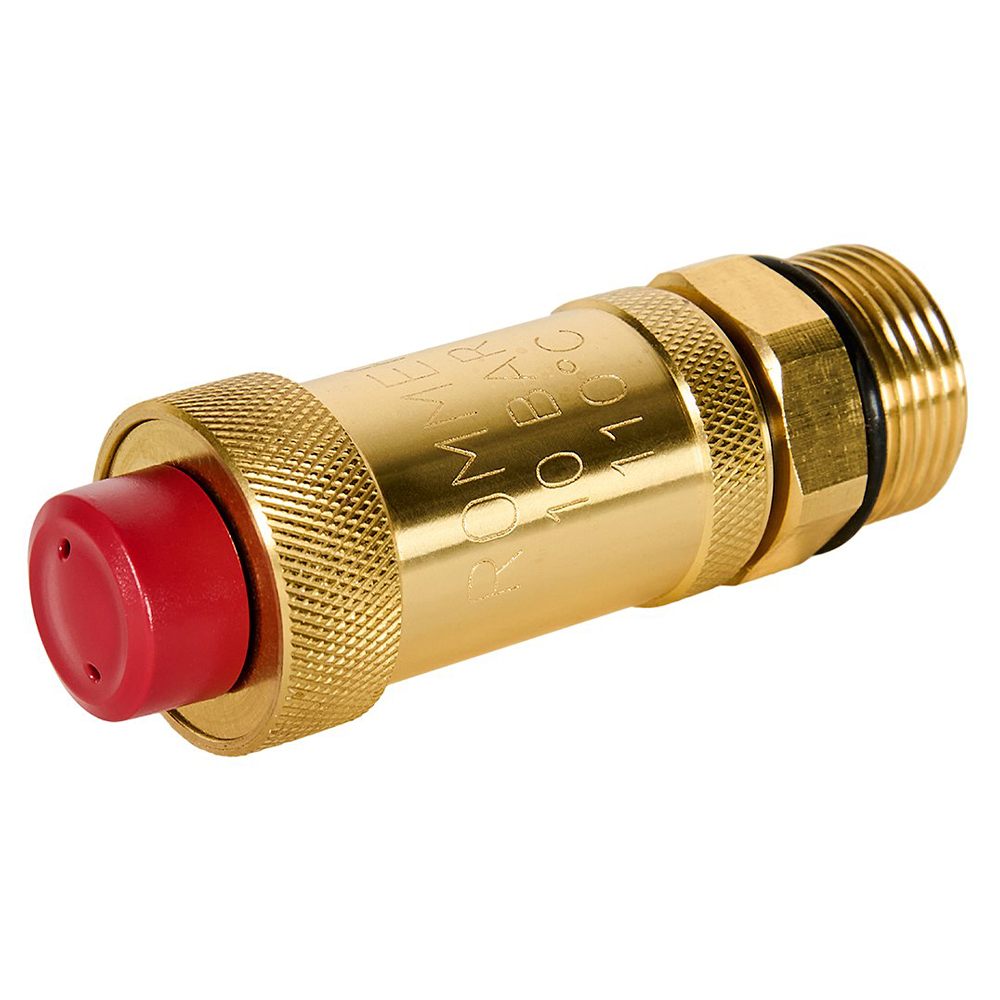

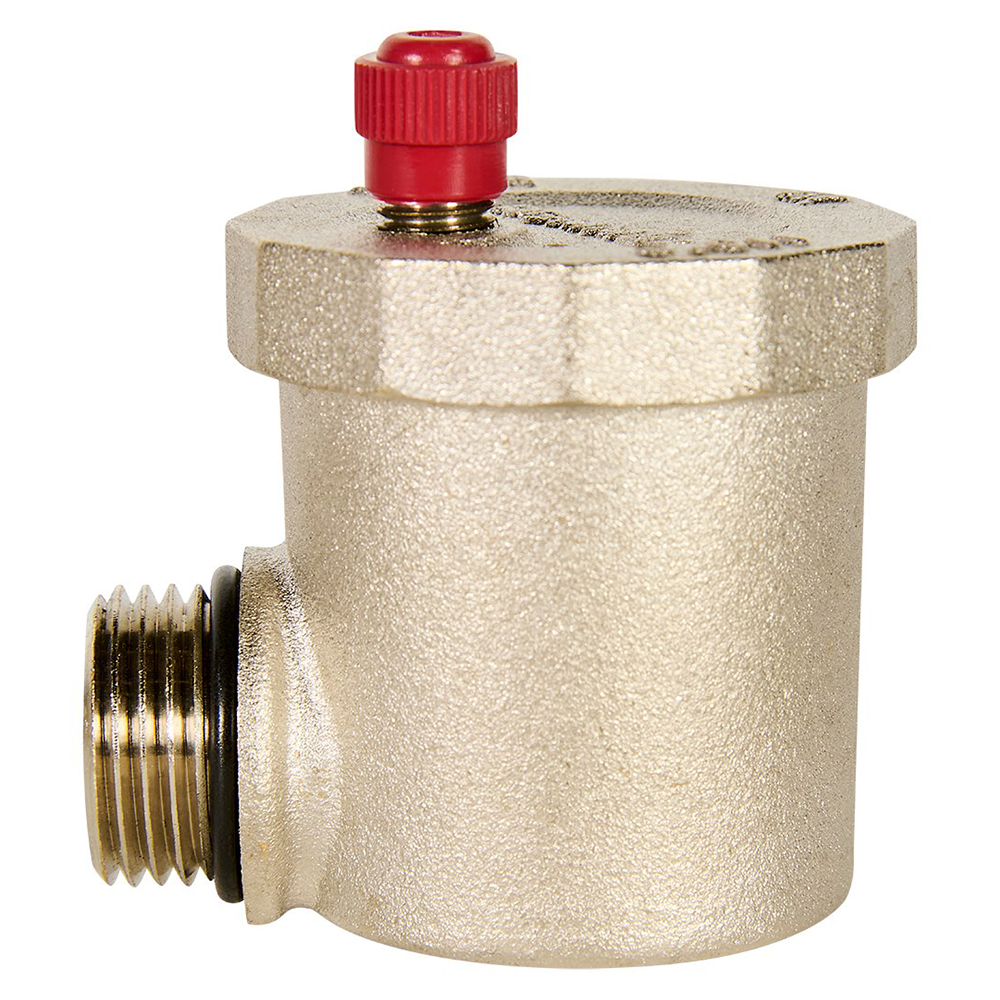

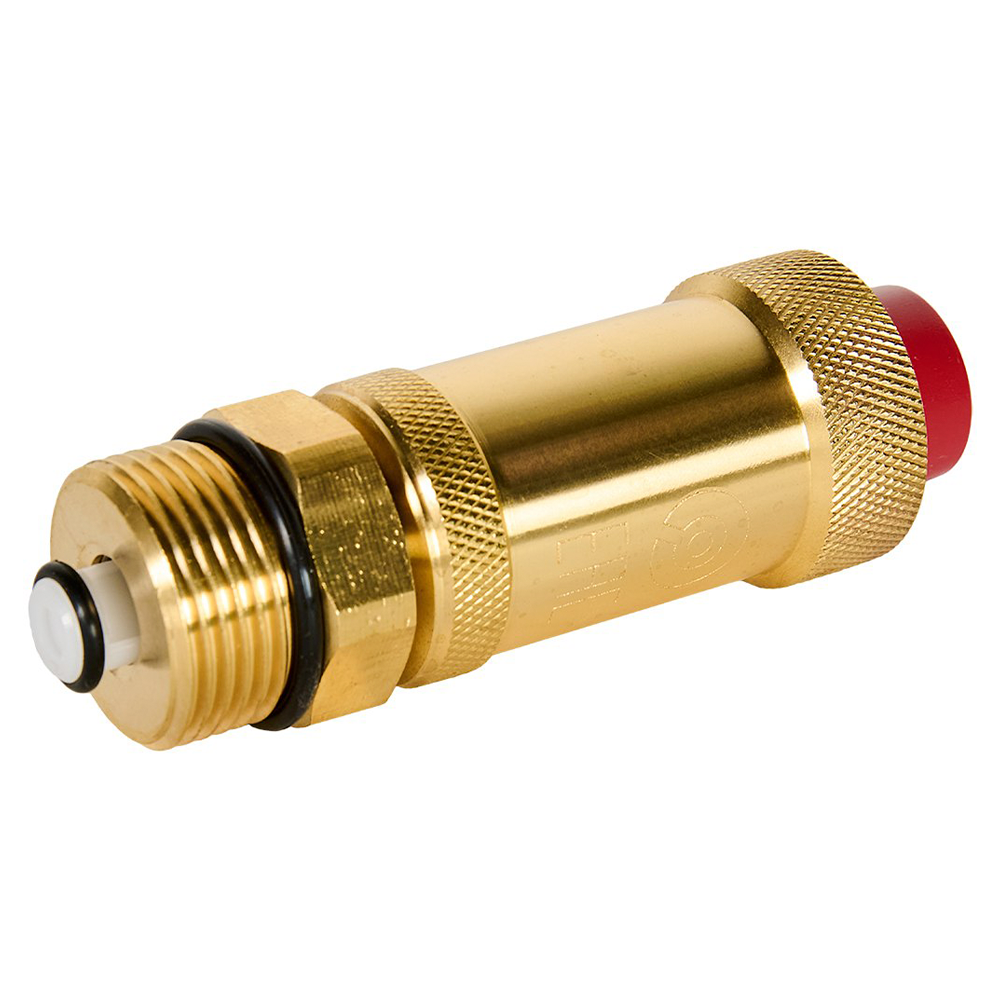

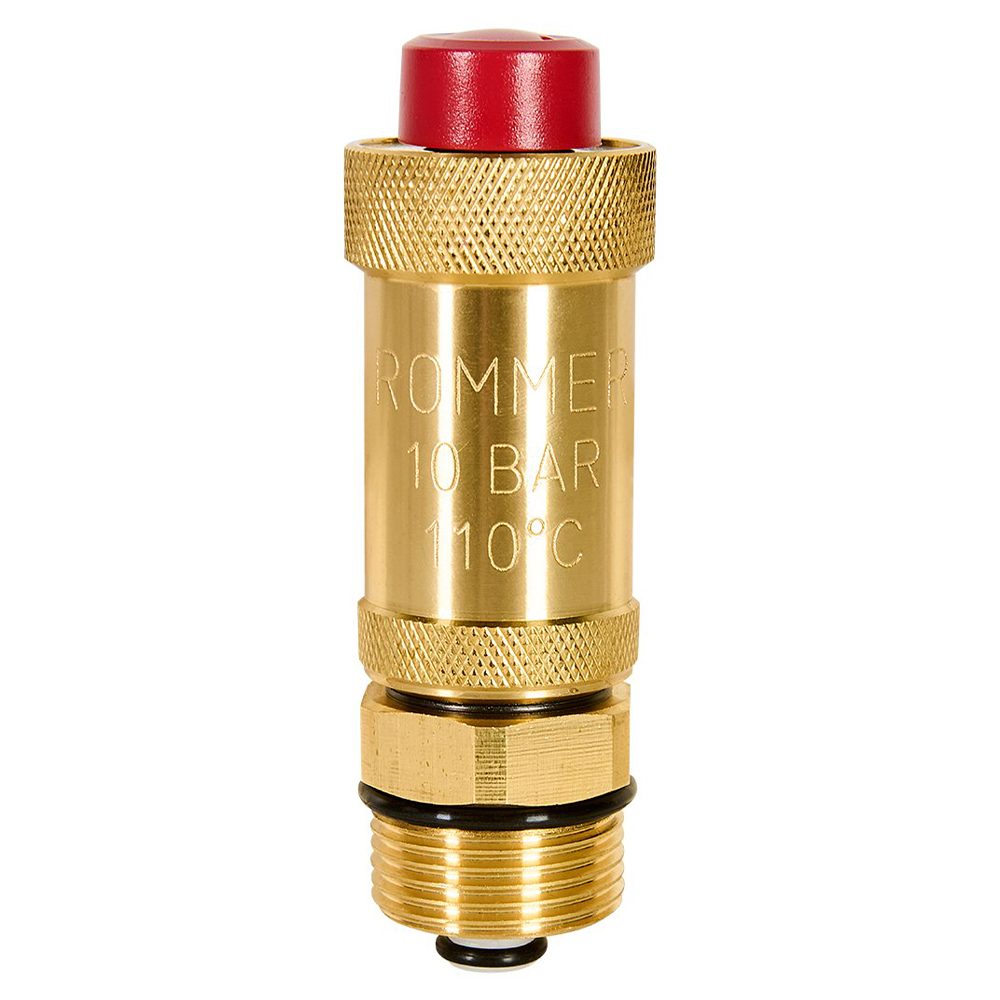

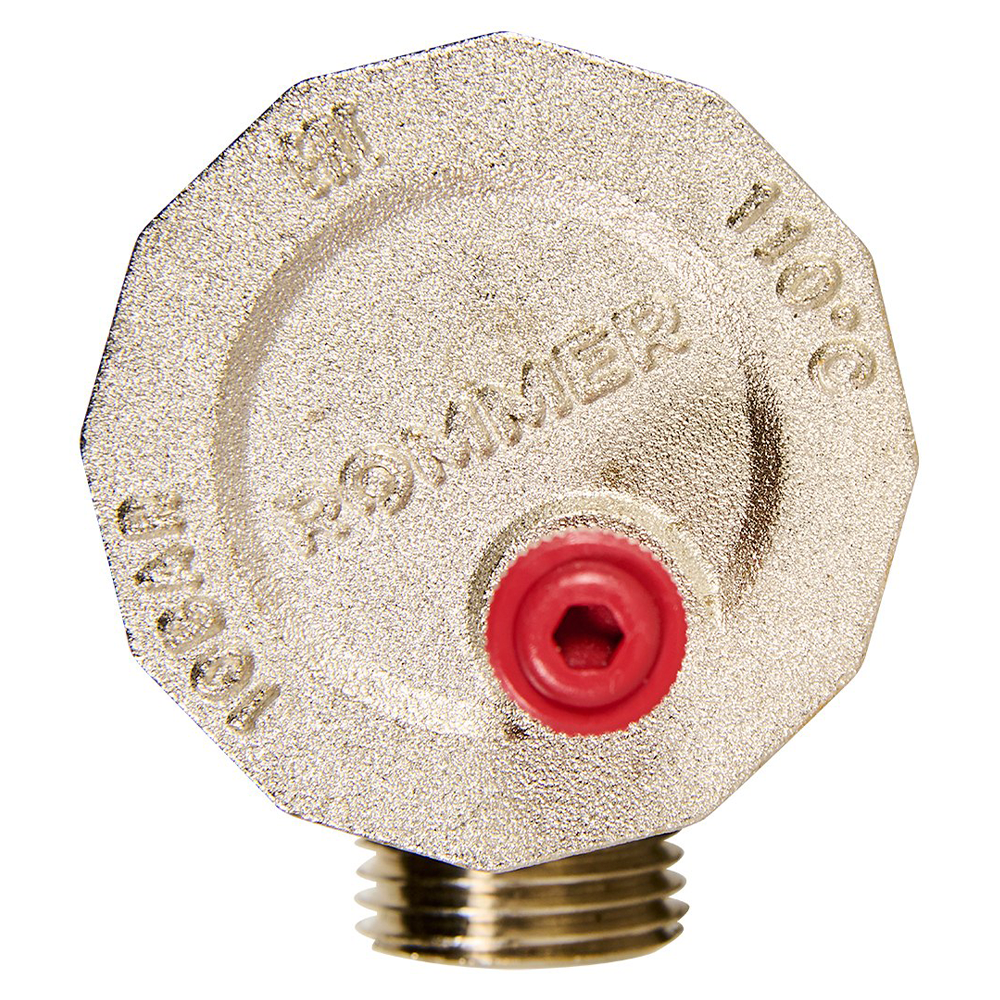

• фазоразделительная, позволяющая удалять посторонние вещества (находящиеся в другой фазе) из потока. Например, конденсат, масло, пузырьки воздуха и т. п;
• смесительная, обеспечивающая распределять и направлять рабочие жидкости.

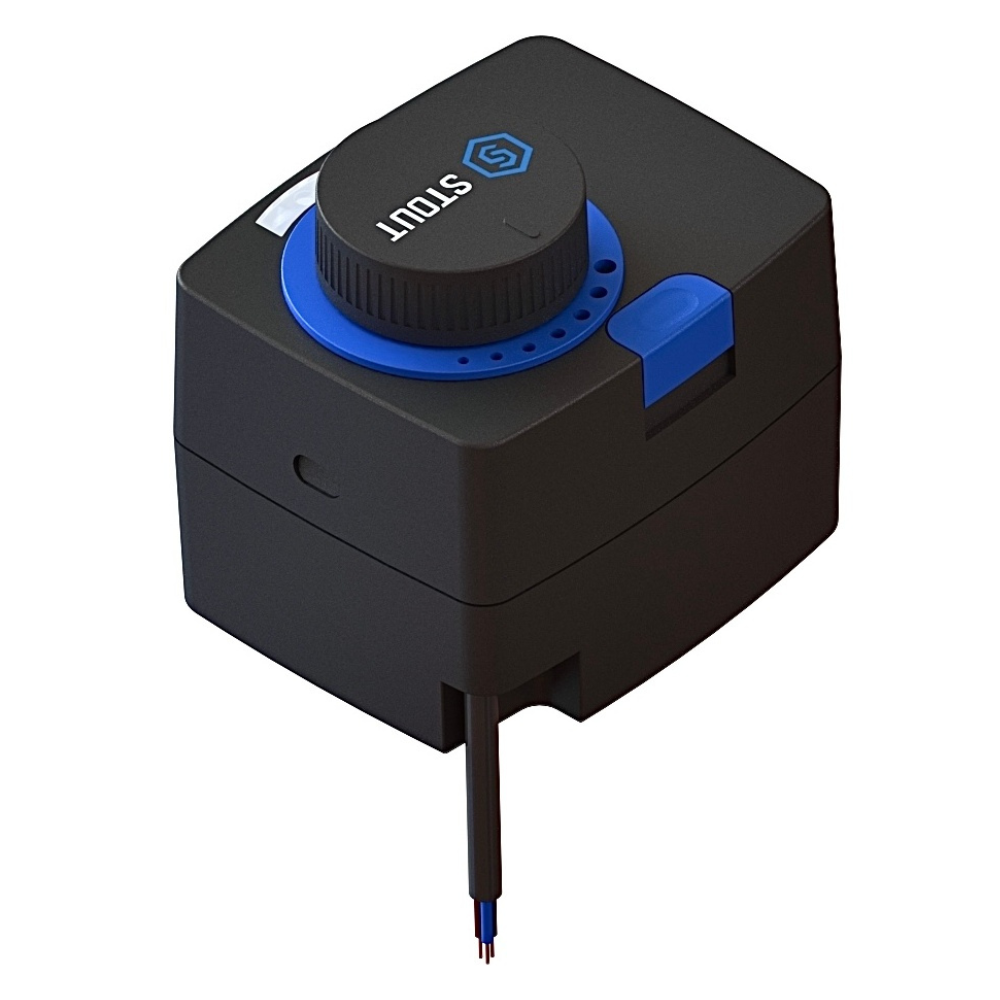

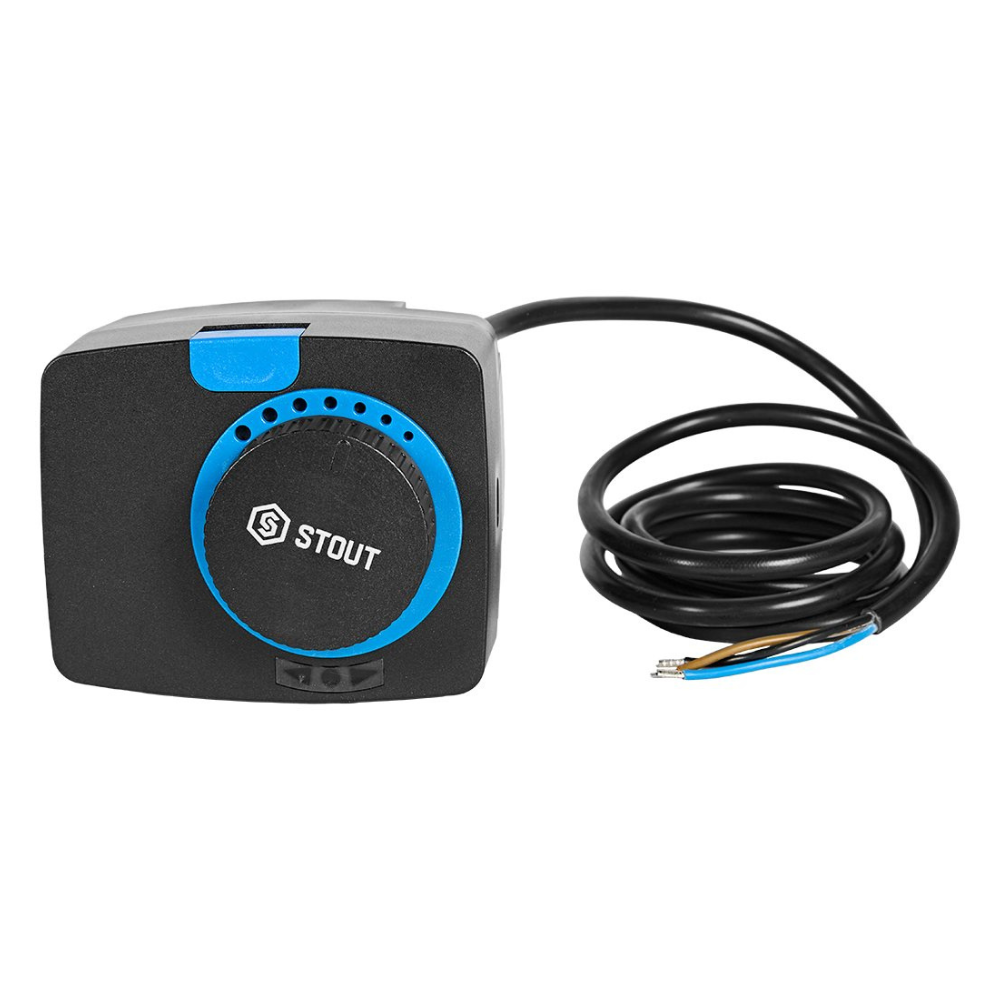

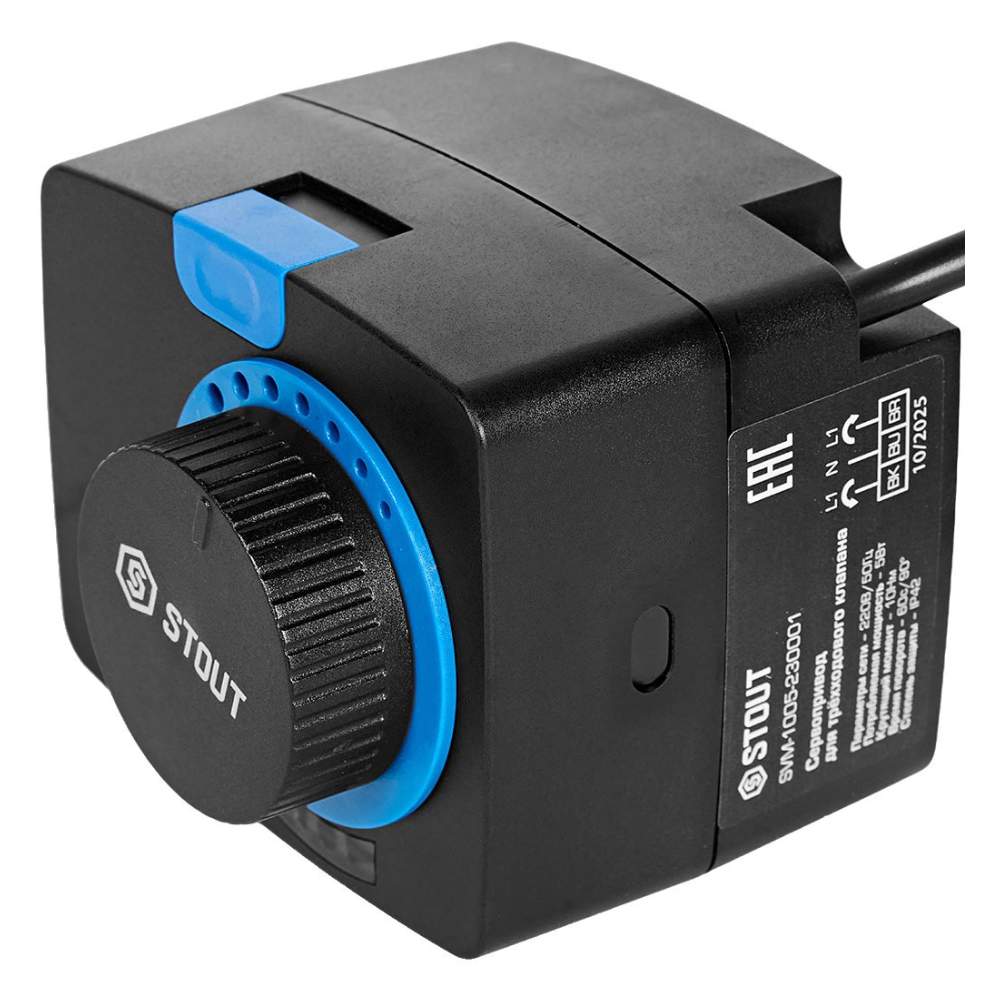

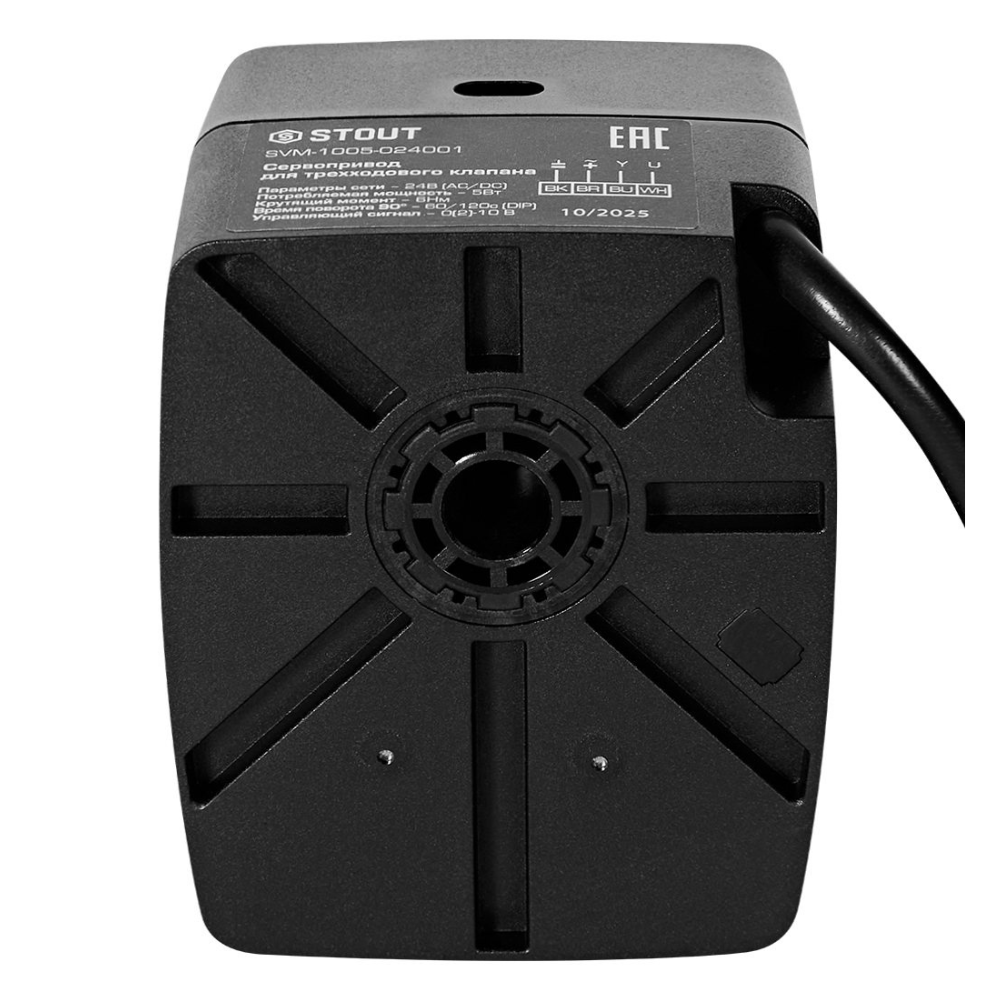

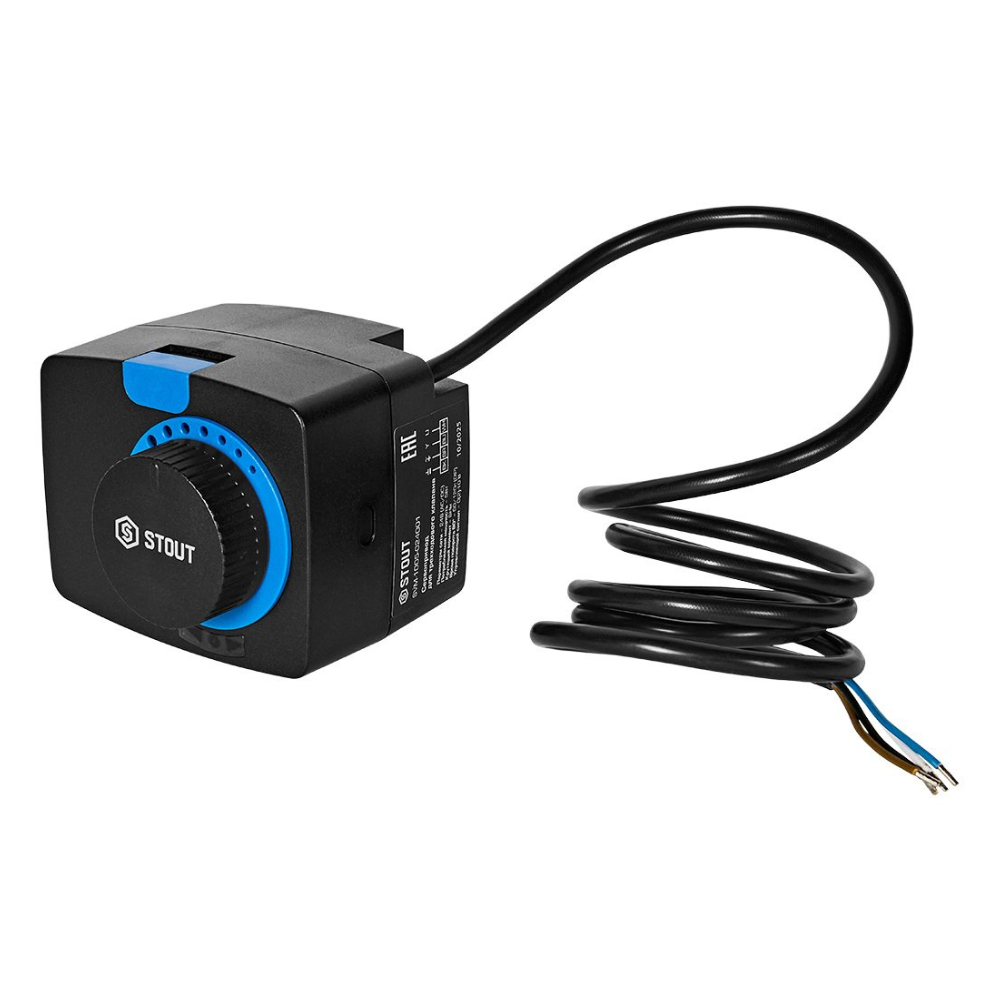

Другая классификация - по типу управления. Различают управляемые аппараты, у которых имеется ручной или механический привод. Практически все трубопроводные системы с Ду менее 400 мм оснащаются арматурой с ручным управлением. Другой вариант - автоматические конструкции. В этом случае регулировка потока среды производится без участия человека. Устройства работают от самого потока, либо от установленных датчиков.

По условному давлению запорно-регулирующие агрегаты делятся следующим образом:
• вакуумные, позволяющие изолировать часть труб от общей откачки системы;
устройства низкого давления (бытовые модели), у которых предельное значение давления составляет 1,6 МПа;
• арматура среднего давления с показателями до 10 МПа;
• устройства высокого и сверхвысокого давления. Такие изделия монтируются на магистральные линии и трубопроводные системы с чрезмерно высокими значениями давления среды.
Последняя классификация - по способу монтажа на трубопровод:

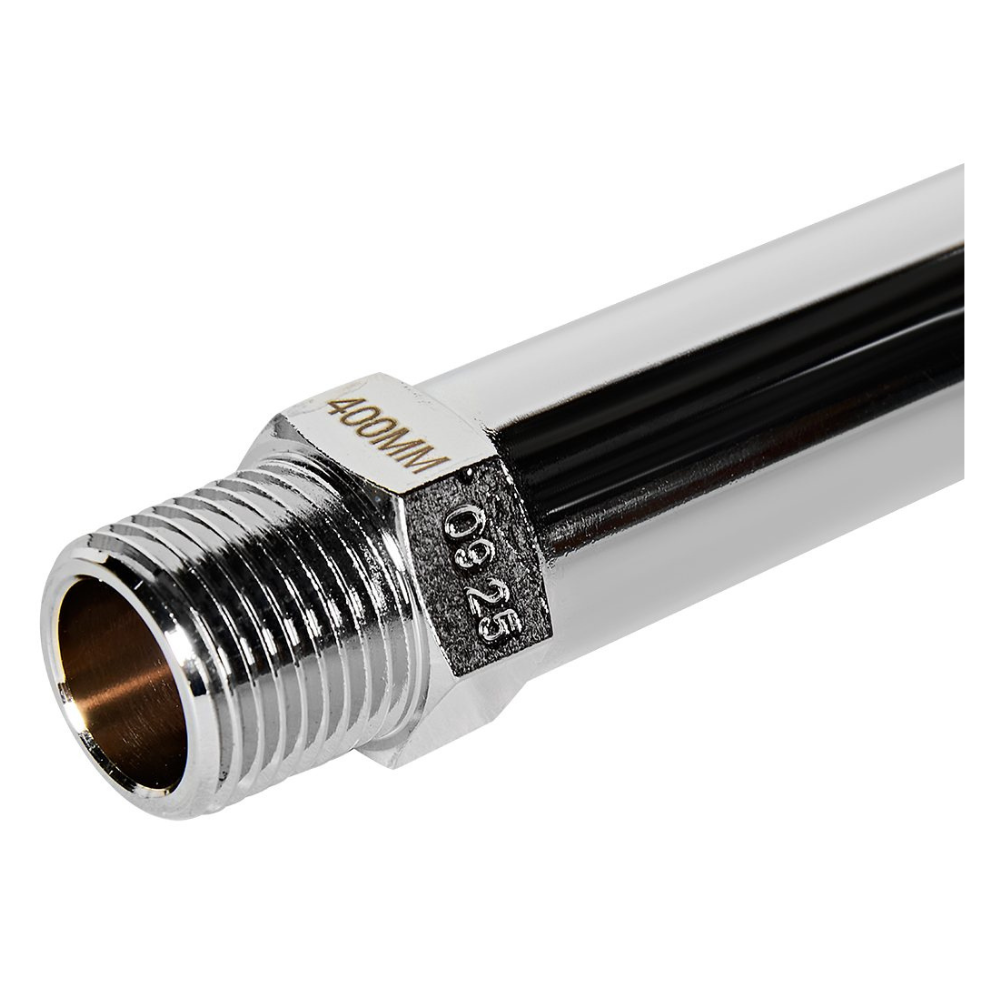

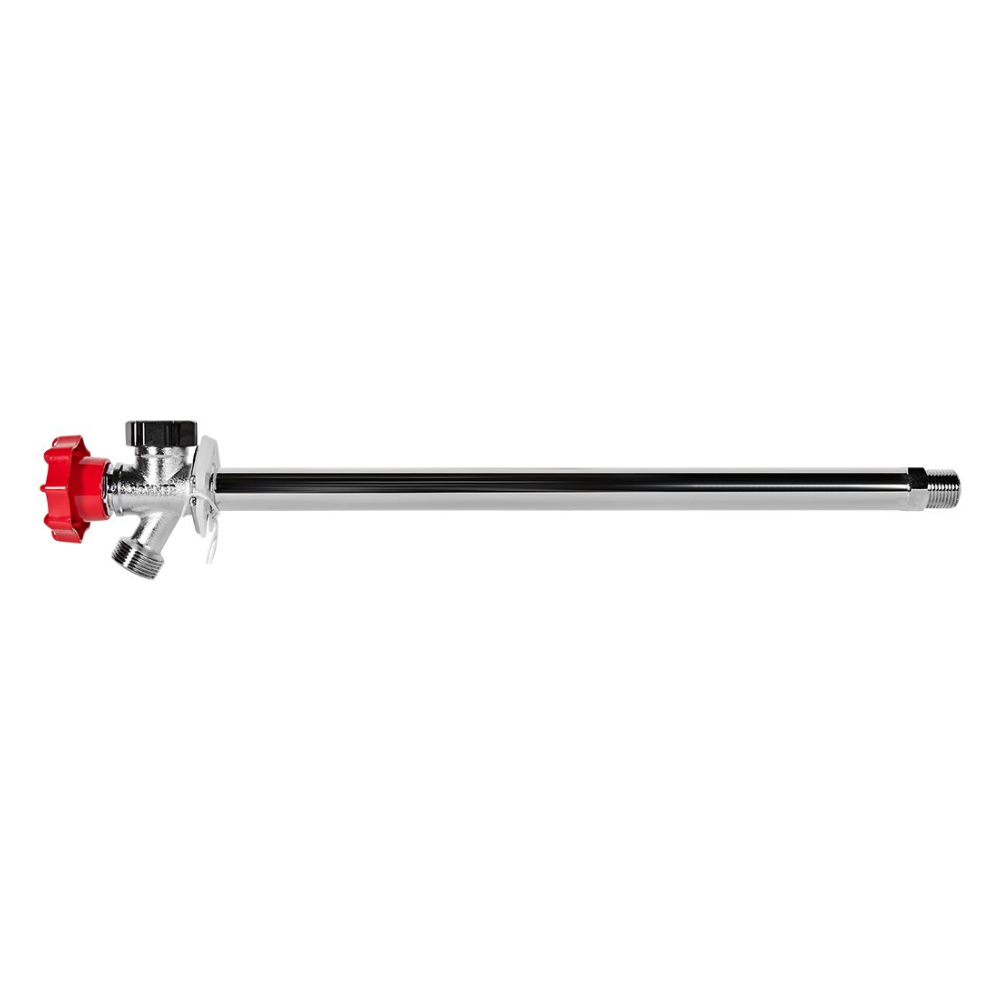

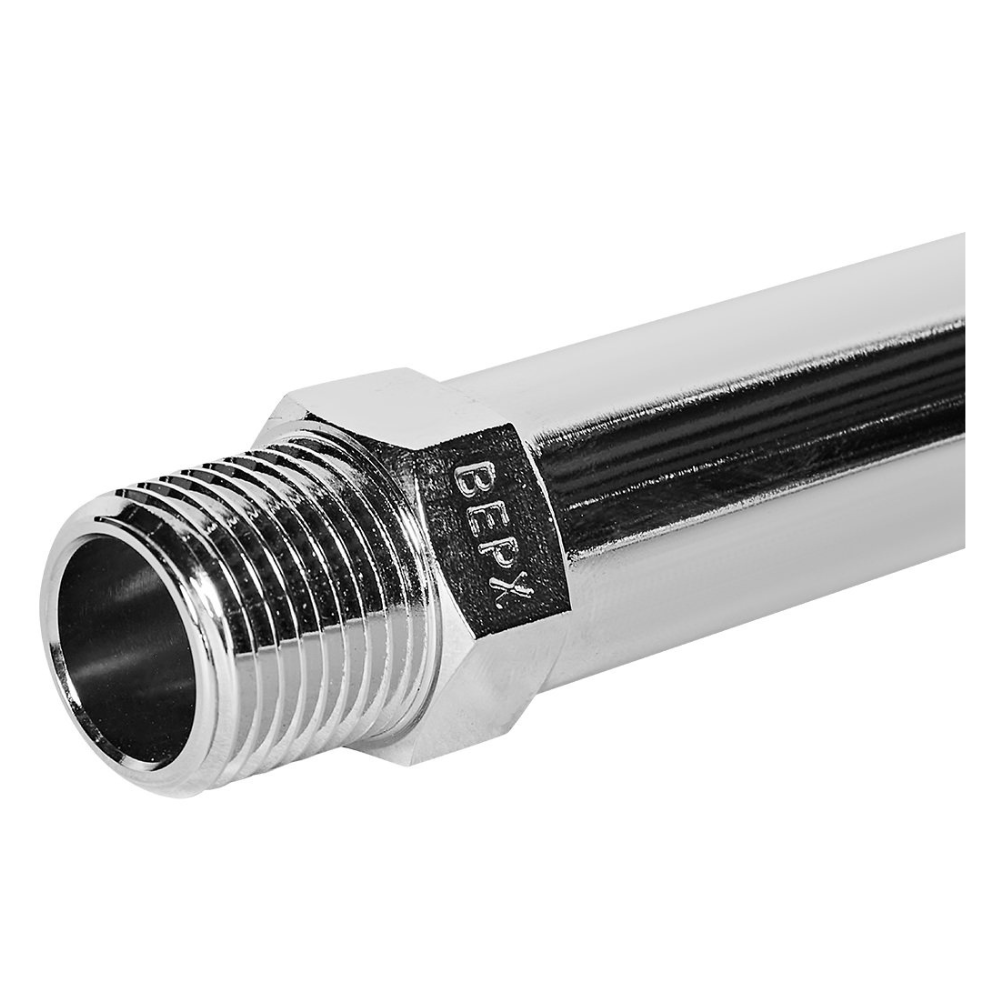

• муфтовое подсоединение чаще всего используется в бытовых трубопроводных системах, ЖКХ, при подсоединении сантехнических устройств. Его используют на трубах с номинальным сечением до 80 мм и давлением до 10 атм;
• фланцевый монтаж - более популярный метод подсоединения арматуры к трубопроводу. Он позволяет стяжку болтами/шпильками и обеспечивает надежное герметичное соединение, которое можно разобрать при необходимости;
• приварной метод гарантирует полную герметичность подсоединения, но не позволяет снять арматуру без повреждения трубопровода для ремонта или прочистки. Такой способ применяют в трубопроводных линиях, транспортирующих опасные вещества;
• цапковый способ позволяет подсоединять арматуру (малого Ду) к трубопроводам, работающим под высоким давлением;
• штуцерное подсоединение применяют для арматуры диаметром до 15 мм. Это популярный способ монтажа измерительных приборов, манометров и т. п. Применяется в лабораториях.

Требования к запорной арматуре

Все запорно-регулирующие устройства должны отвечать следующим требованиям:
• герметичность. Все изделия имеют класс герметичности от А до С в зависимости от требований системы. Они изготавливаются определенным образом для избегания утечек рабочей среды;
• точность изготовления и применения. Арматура изготавливается для определенных параметров эксплуатации (температура, рабочая среда и т. п.). Важно применять ее только в указанных условиях, в противном случае она быстро придет в негодность;
• точность регулировки. Арматура должна работать строго в указанных значениях характеристик. Например, пропускать заданное количество жидкости без отклонений и т. п;
• устойчивость к температурам (высоким, низким), химическим элементам. Эти показатели различаются в зависимости от материала изготовления элементов арматуры;
• прочность конструкции и срок эксплуатации. Устройства должны изготавливаться из качественных, износостойких материалов, обеспечивающих длительный срок эксплуатации;
• легкость применения и управления, поддержания системы в рабочем состоянии.

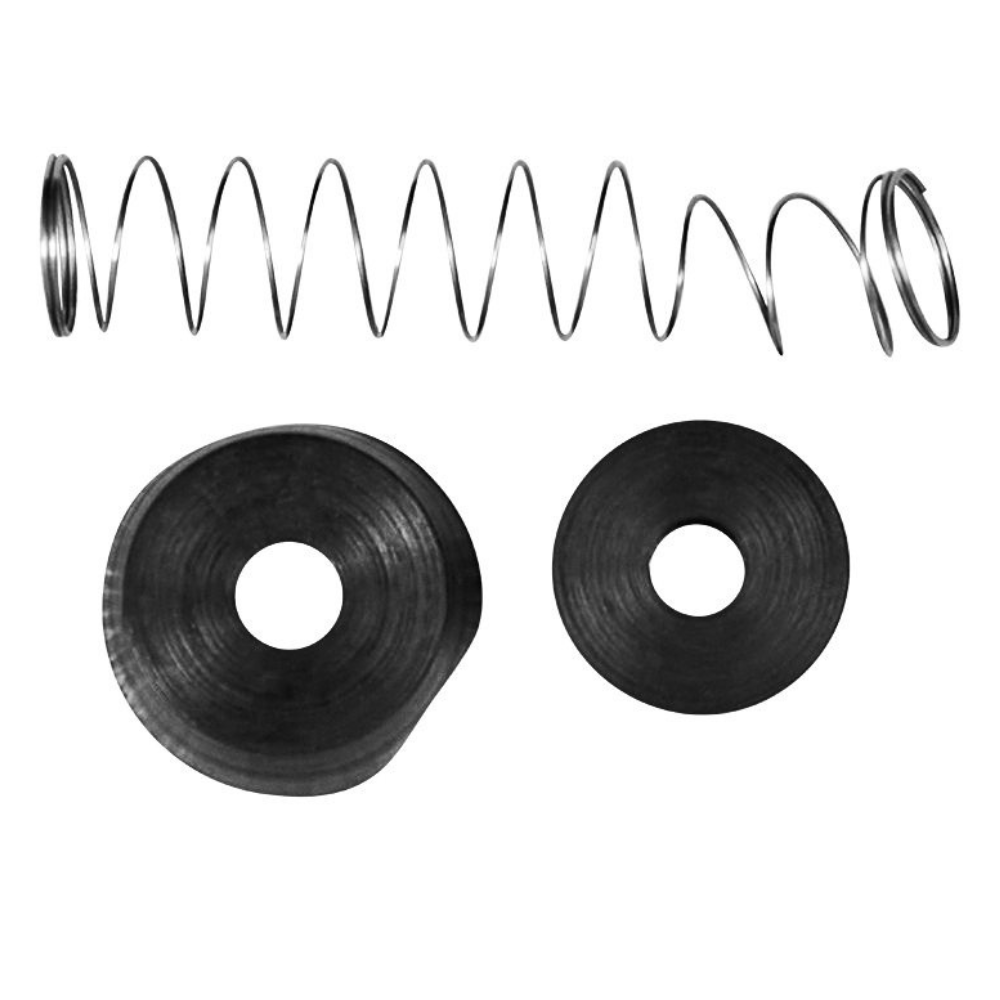

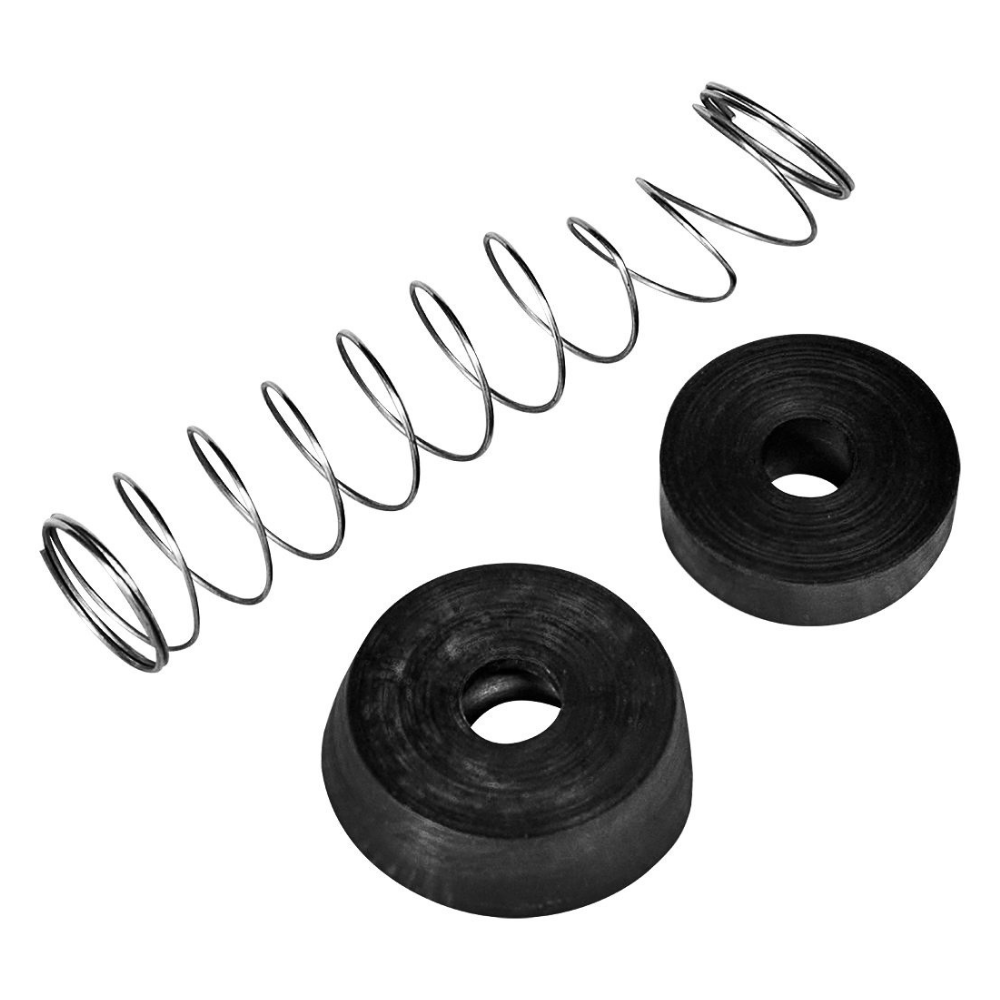

Важно, чтобы эксплуатация арматуры не предполагала частой замены и регулировки, смазки. Правильный подбор и монтаж изделий важен, чтобы сократить эксплуатационные расходы.
