Гидроаккумуляторы и расширительные баки

Всё про гидроаккумуляторы и расширительные баки: устройство, принцип работы и особенности выбора

Гидравлические системы играют важную роль в повседневной жизни россиян — от водоснабжения частных домов до отопления квартир и коттеджей. Для обеспечения стабильной работы насосов, поддержания давления воды и компенсации температурных изменений используются два ключевых элемента гидросистем — гидроаккумулятор (ГА) и расширительный бак. Оба устройства предназначены решать разные задачи, хотя внешне могут выглядеть похожими. Давайте разберёмся подробнее, какие функции выполняют эти агрегаты, как правильно выбрать нужный тип оборудования и обеспечить надёжную работу гидравлических систем вашего дома.

Что такое гидроаккумулятор?

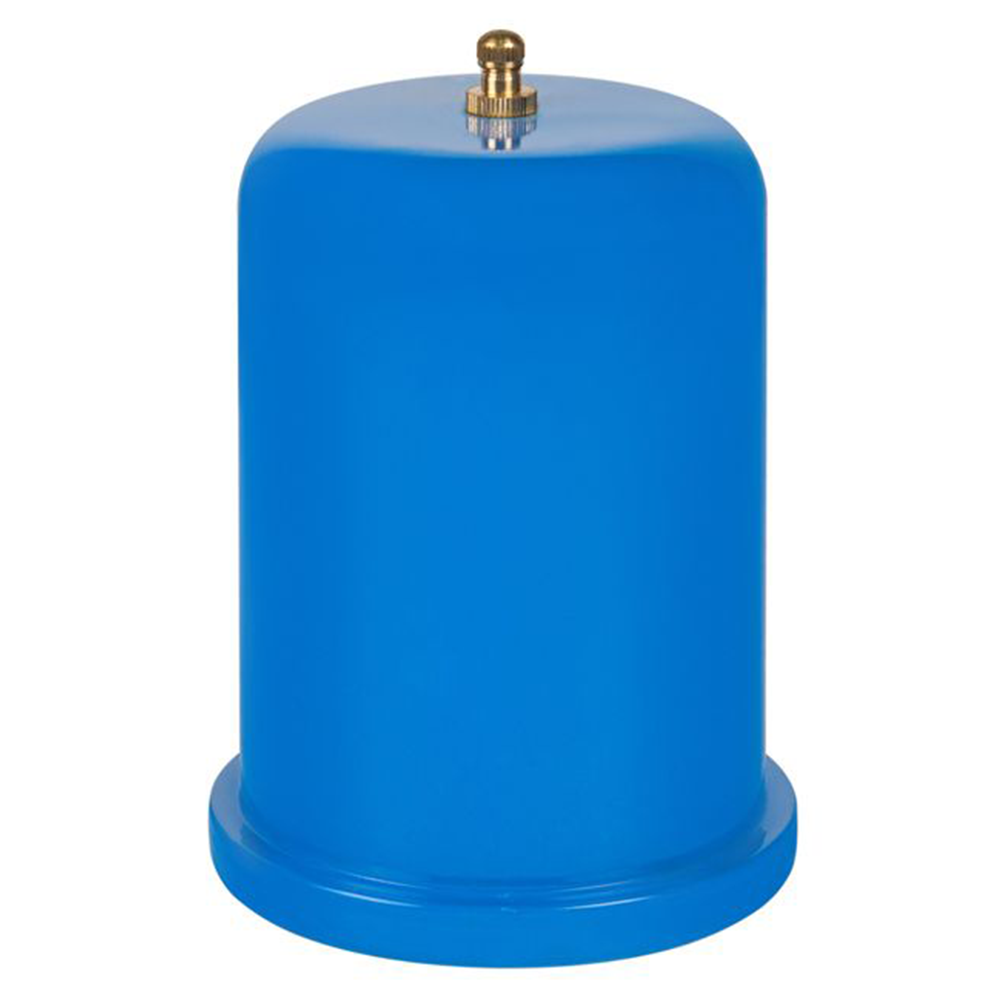

Гидроаккумулятор представляет собой металлический резервуар, внутри которого находится эластичная мембрана («груша») и камера сжатого воздуха. Основная задача ГА заключается в накоплении избыточного объёма жидкости и поддержании постоянного давления в системе водопровода.

Устройство и принцип работы

• Корпус: изготавливается из стали толщиной 1–4 мм, окрашен антикоррозийным покрытием изнутри и снаружи.
• Мембрана: резиновая ёмкость грушевидной формы, закреплённая в корпусе бака. Мембрана разделяет пространство на две части: одна заполняется водой, другая содержит воздух под давлением.
• Воздушная камера: заполнена воздухом через ниппель сверху корпуса. Давление воздуха регулируется вручную.
• Подключение: гидроаккумулятор подсоединяется к трубопроводу через патрубки и фитинги диаметром от 1/2” до 6”.

Принцип работы прост: когда вода поступает в систему подачи, она сначала наполняет мембранный отсек ГА, сжимая воздушное пространство. После отключения насоса давление в трубопроводе поддерживается благодаря энергии сжатого воздуха. Когда потребление воды возобновляется, запасённый объём жидкости выходит обратно в трубы, пока насос снова включается автоматически.

Основные преимущества гидроаккумулятора

• Снижение количества включений-выключений насоса, продлевая срок службы последнего.
• Поддержание стабильного давления в сети даже при отключении электроэнергии.
• Защита системы от гидроударов.

Основные типы гидроаккумуляторов

Различают вертикальные и горизонтальные модели ГА. Выбор типа зависит от удобства монтажа и места установки:

• Вертикальная установка: предпочтительна для небольших помещений и компактности размещения.
• Горизонтальная установка: позволяет устанавливать дополнительное оборудование рядом с баком (например, манометры, реле давления).

Объёмы гидроаккумуляторов варьируются от 5 литров до нескольких сотен литров. Наиболее распространённые бытовые объёмы — 24 л, 50 л, 80 л, 100 л.

Расширительный бак

Расширительный бак предназначен для другого назначения — компенсировать изменения объёма теплоносителя в системах отопления вследствие нагрева и охлаждения жидкости. Обычно такие устройства применяются в закрытых отопительных контурах.

Конструкция и работа

Расширительный бак состоит из следующих элементов:

• Металлический корпус: аналогично гидроаккумулятору изготовлен из листового металла с защитным покрытием.
• Эластичная диафрагма: делит внутренний объем бака на водяную камеру и газовую полость. Диафрагма изготовлена из термостойкой резины.
• Клапан для контроля давления газа: обеспечивает возможность регулировки внутреннего давления воздушной камеры.

Работа расширительного бака проста: при нагреве теплоносителя жидкость расширяется, увеличиваясь в объеме. Излишний объем жидкости направляется в водяной отсек бака, где компенсируется за счет сжатия газовой полости. Благодаря этому предотвращается повышение давления сверх допустимых пределов и защита котла и радиаторов от повреждений.

При остывании жидкости её объем уменьшается, а сжатый газ возвращает воду обратно в контур, сохраняя стабильность циркуляции и нормального функционирования системы отопления.

Типы расширительных баков

Существует несколько типов расширительных баков:

• Закрытого типа (мембранные): герметичные баки с резиновым барьером между жидкостью и газом. Применяются в современных замкнутых системах отопления.
• Открытые расширительные баки: устаревший вариант, открытый сосуд, установленный в верхней точке отопительной системы. Требует постоянной подпитки свежей водой.

Наиболее распространены мембранные баки закрытого типа ввиду высокой эффективности и отсутствия потерь тепла.

Как выбрать подходящий гидроаккумулятор или расширительный бак?

Правильный выбор необходимого оборудования требует учета ряда факторов:

Назначение:

• Если нужно поддерживать постоянное давление в водопроводной системе частного дома или дачи — выбираем гидроаккумулятор.
• Если цель — компенсация расширения теплоносителя в закрытой системе отопления — нужен расширительный бак.

Объем агрегата: Чем больше точек водоразбора (краны, душевые кабины), тем больший объем гидроаккумулятора потребуется.
Расчёт объема расширительного бака производится исходя из объема теплоносителя в системе отопления, степени теплового расширения используемой жидкости и уровня рабочего давления.

Тип подключения: Убедитесь, что выбранный агрегат имеет соответствующие соединения (резьбы, штуцеры) и соответствует стандартам вашей сантехнической разводки.

Материал изготовления: Обращайте внимание на качество материалов, используемых производителем. Корпус должен иметь антикоррозионное покрытие, мембраны — изготовляться из качественных резиновых смесей, устойчивых к воздействию агрессивных сред.

Заключение

Выбор правильного гидроаккумулятора или расширительного бака существенно влияет на долговечность и надежность ваших инженерных коммуникаций. Правильно подобранное оборудование обеспечит комфорт эксплуатации, экономию ресурсов и продлит срок службы дорогостоящего насосного и котельного оборудования. Важно учитывать назначение каждого устройства, размеры системы, предполагаемые нагрузки и условия эксплуатации. Обеспечьте вашему дому надёжность и удобство, грамотно выбрав подходящие компоненты!
