Смесительные клапаны

Смесительный клапан – эффективный инструмент для поддержания оптимального режима работы системы отопления

Смесительный клапан является важным элементом современной системы отопления, который обеспечивает стабильную работу котла и помогает поддерживать комфортный микроклимат в помещении. Основное назначение данного устройства заключается в изменении температуры теплоносителя в отдельных отопительных контурах за счет смешения нескольких потоков с различными температурами.

Принцип работы

Смесительный клапан работает следующим образом: он получает два потока теплоносителя – горячий от котла и более холодный обратный поток. Путем регулирования пропорций этих двух потоков достигается необходимая температура теплоносителя, которая подается в систему отопления. Это особенно важно в системах с низкотемпературными радиаторами или теплыми полами, где требуется поддержание определенной температуры без перегрева.

Конструкция смесительного клапана

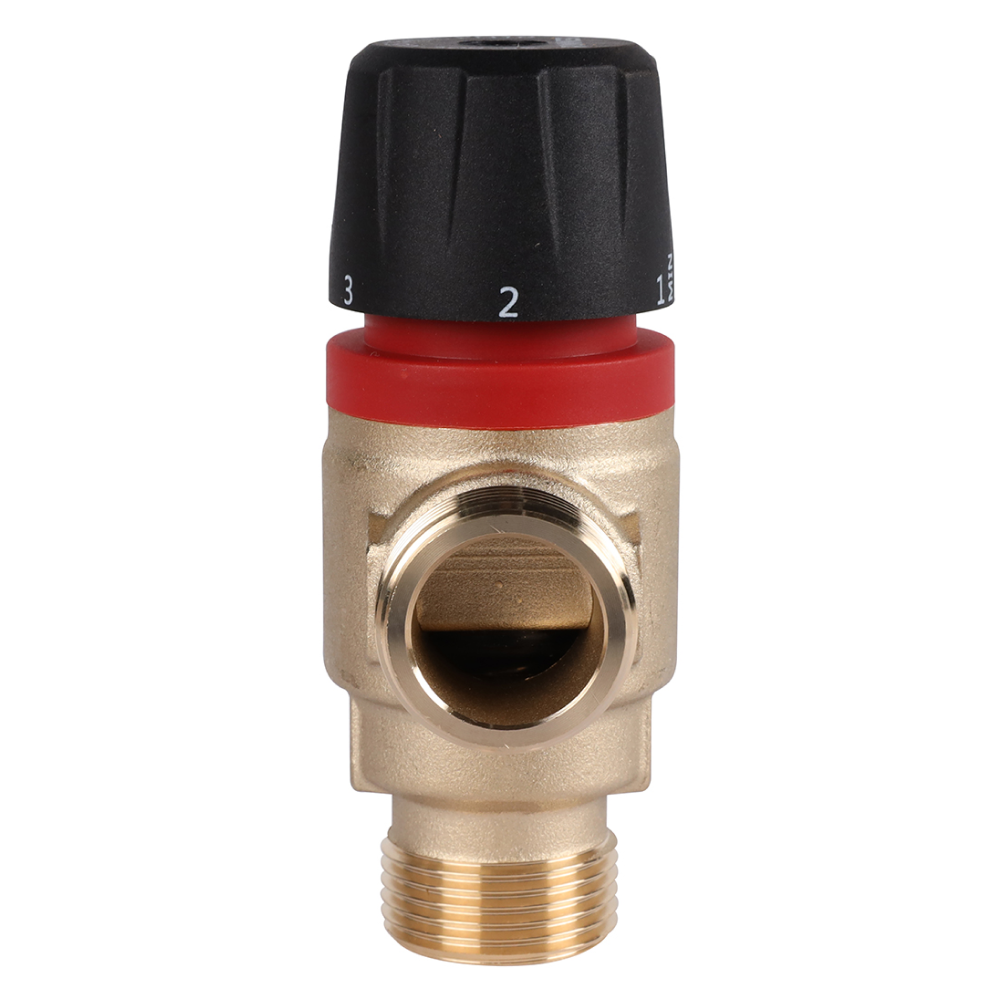

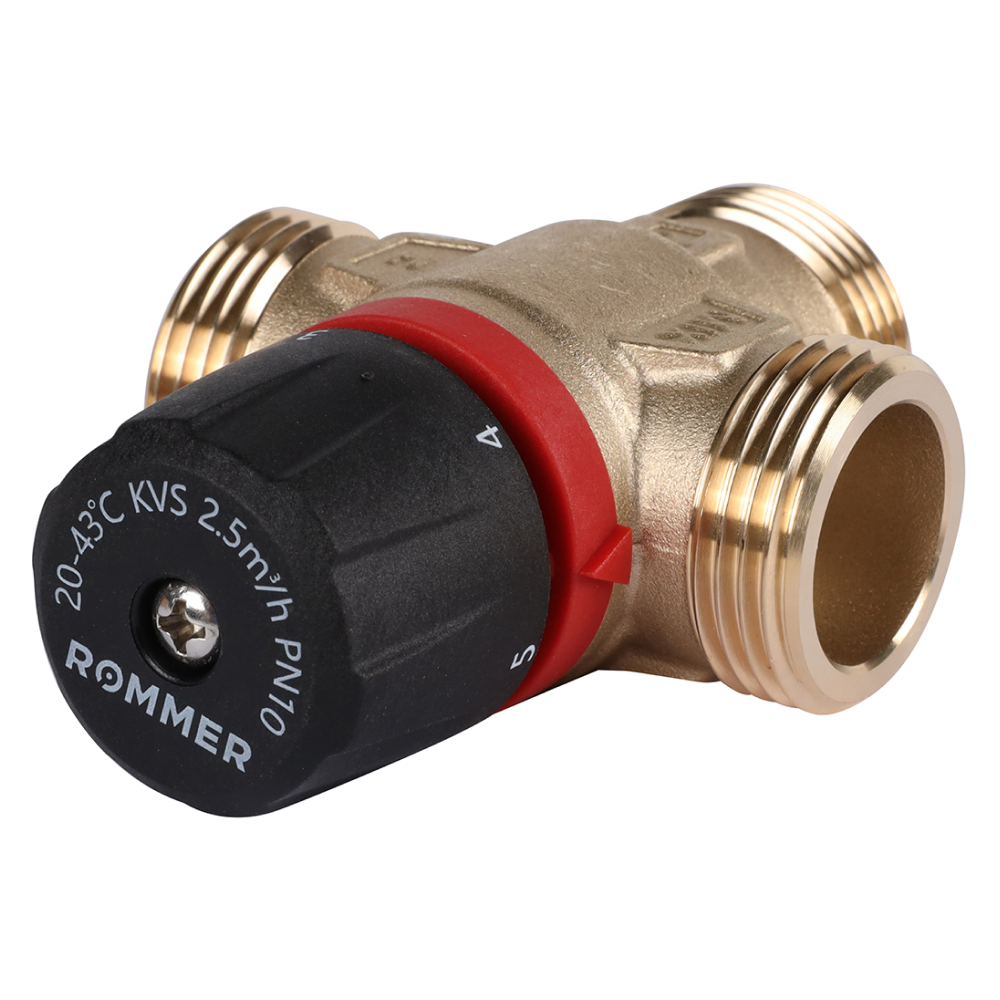

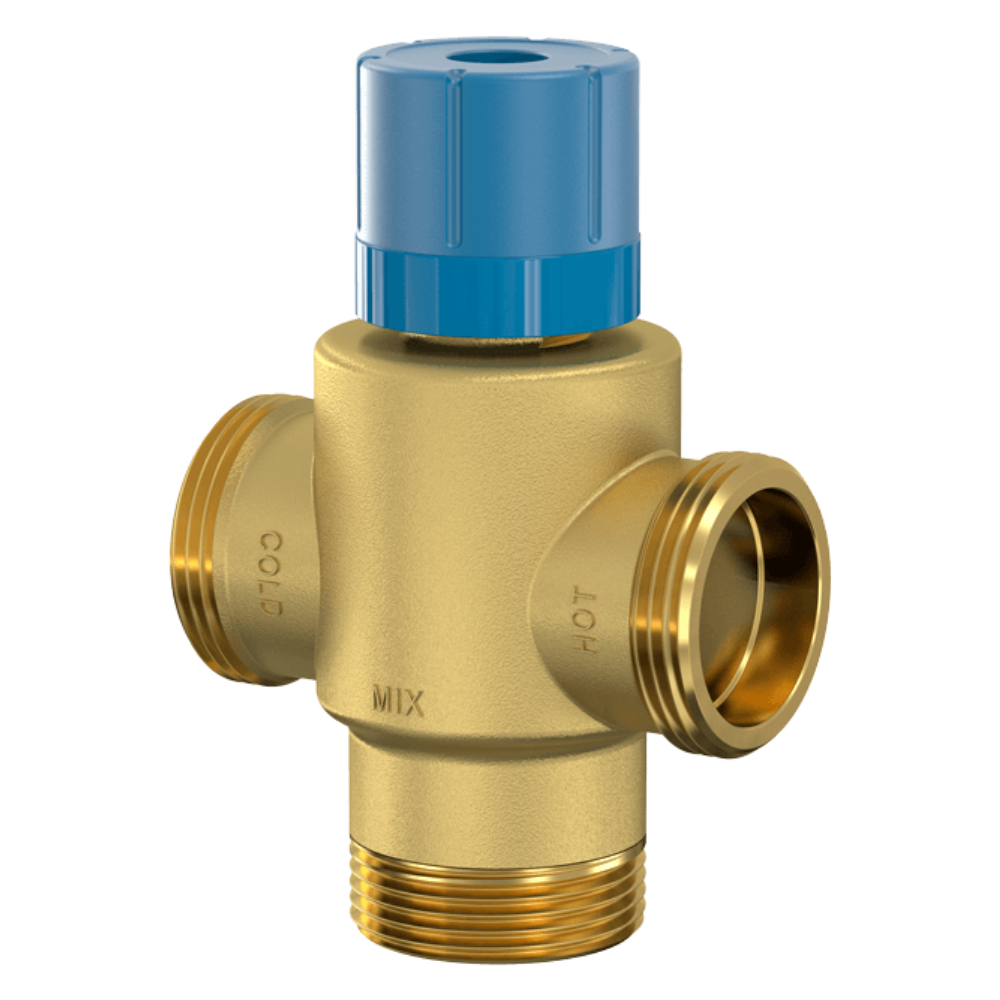

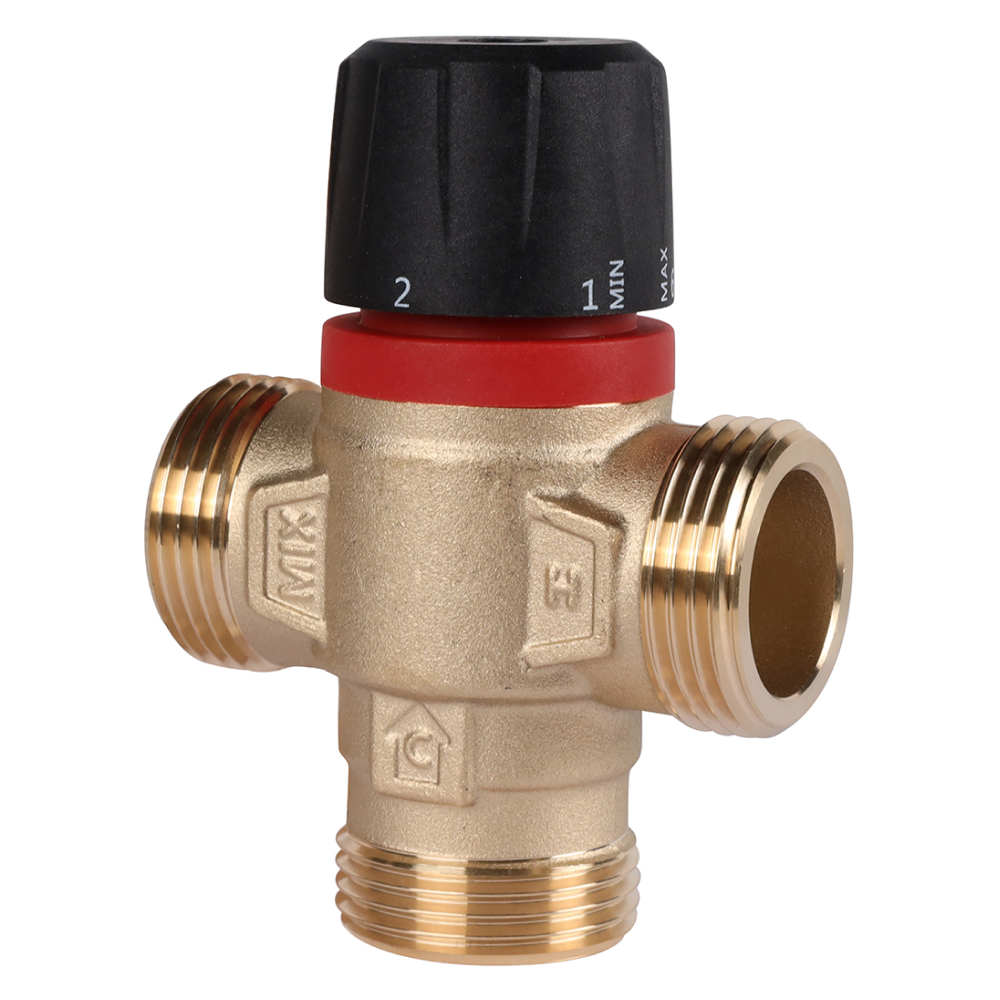

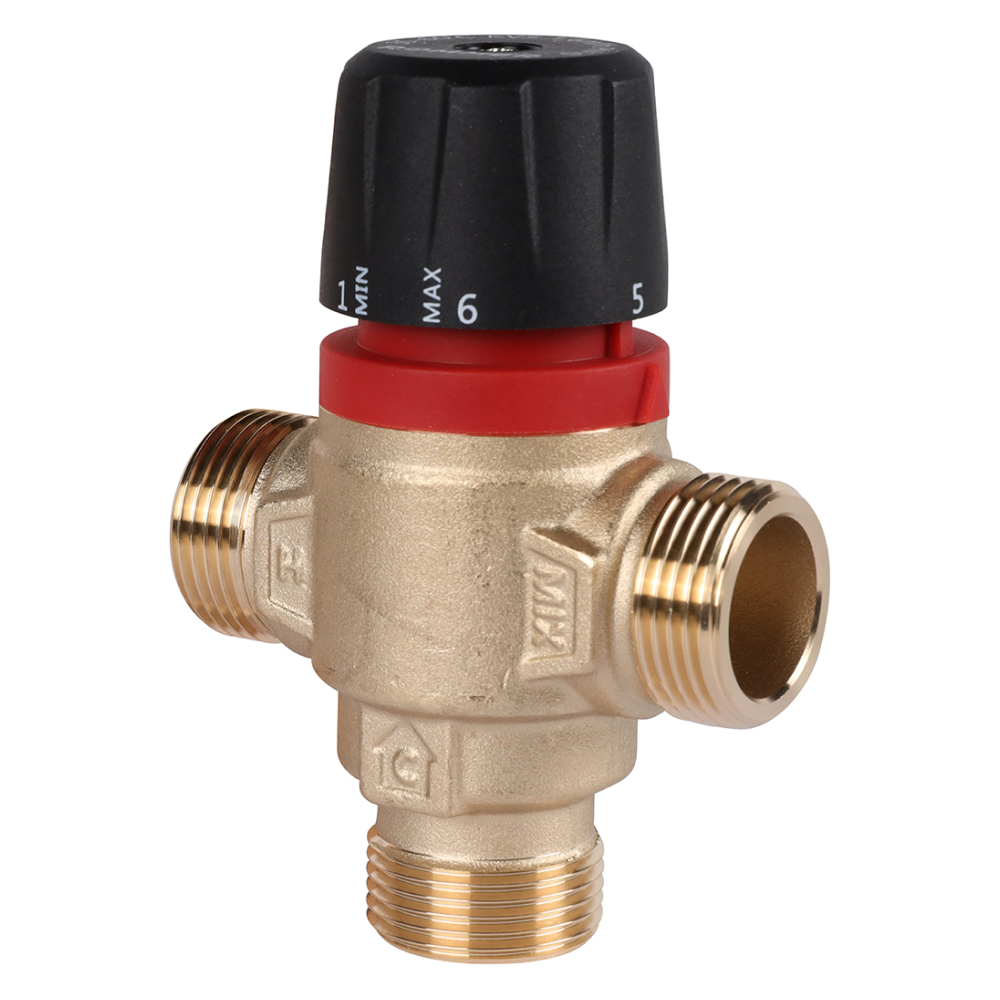

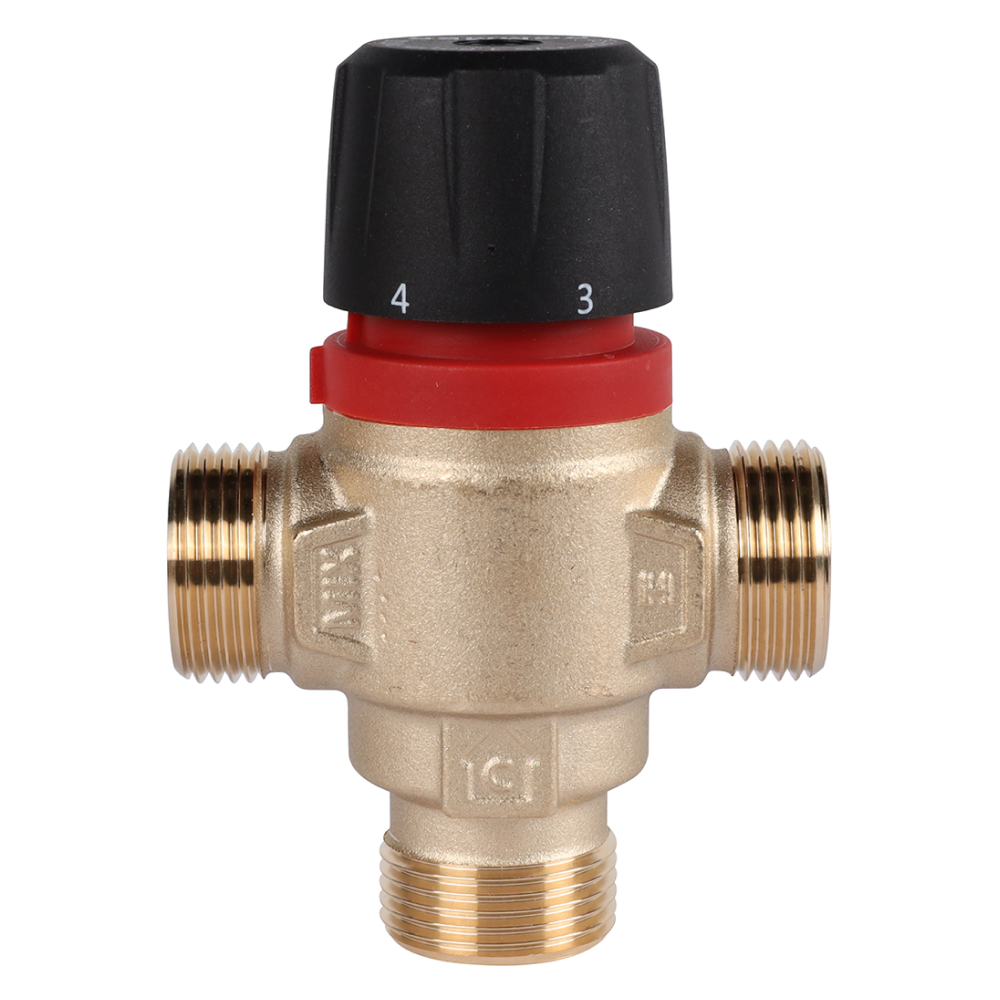

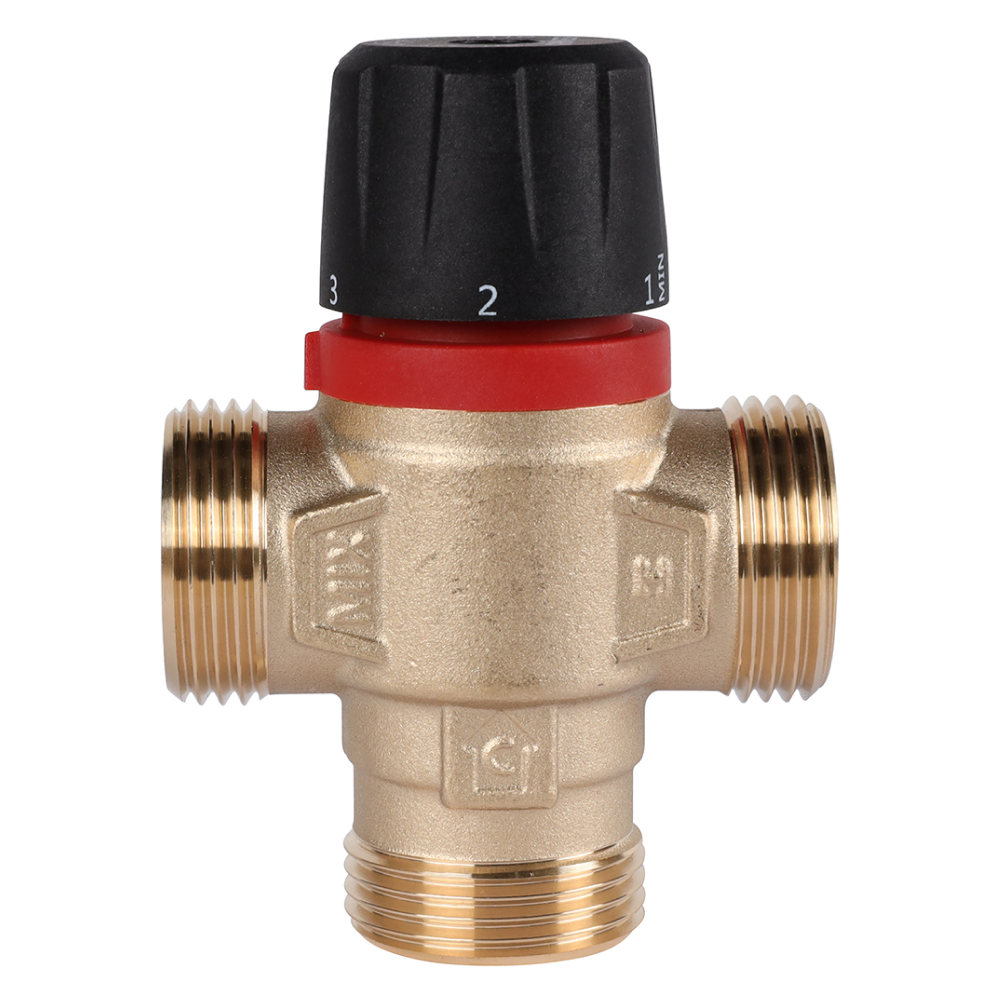

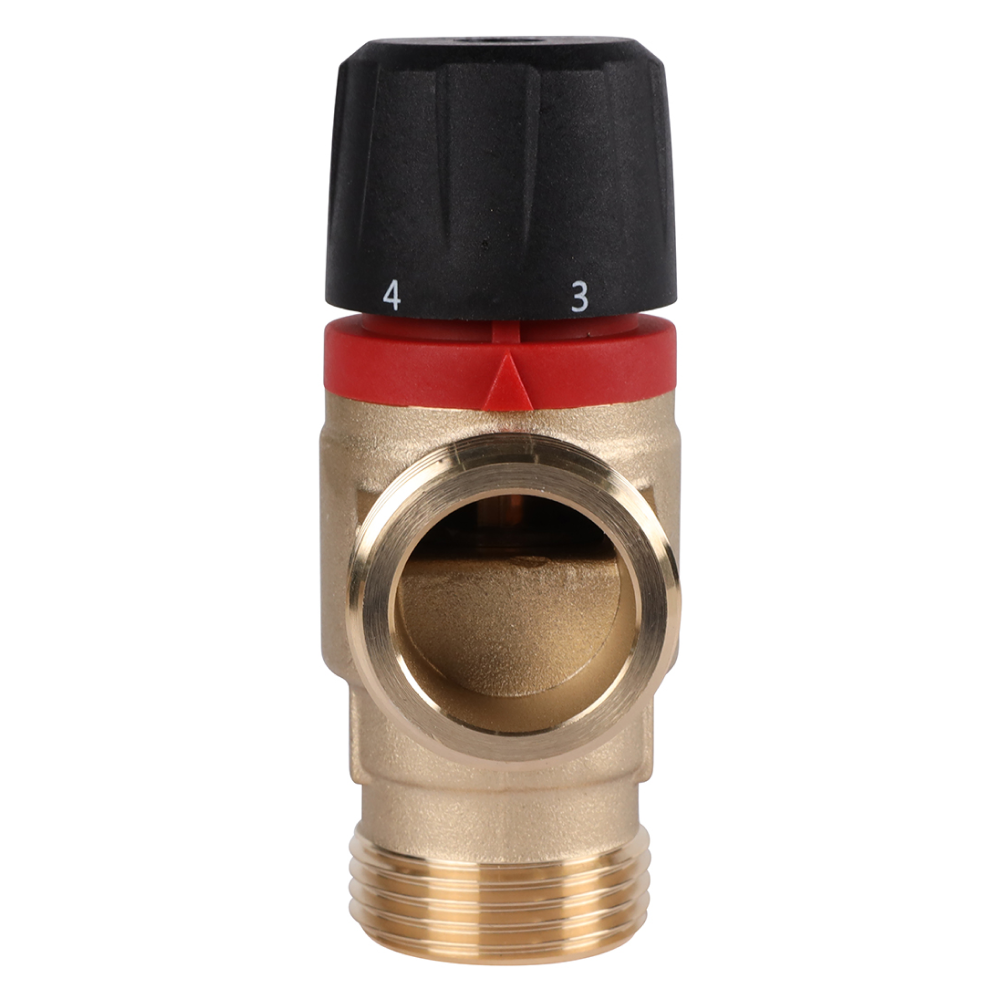

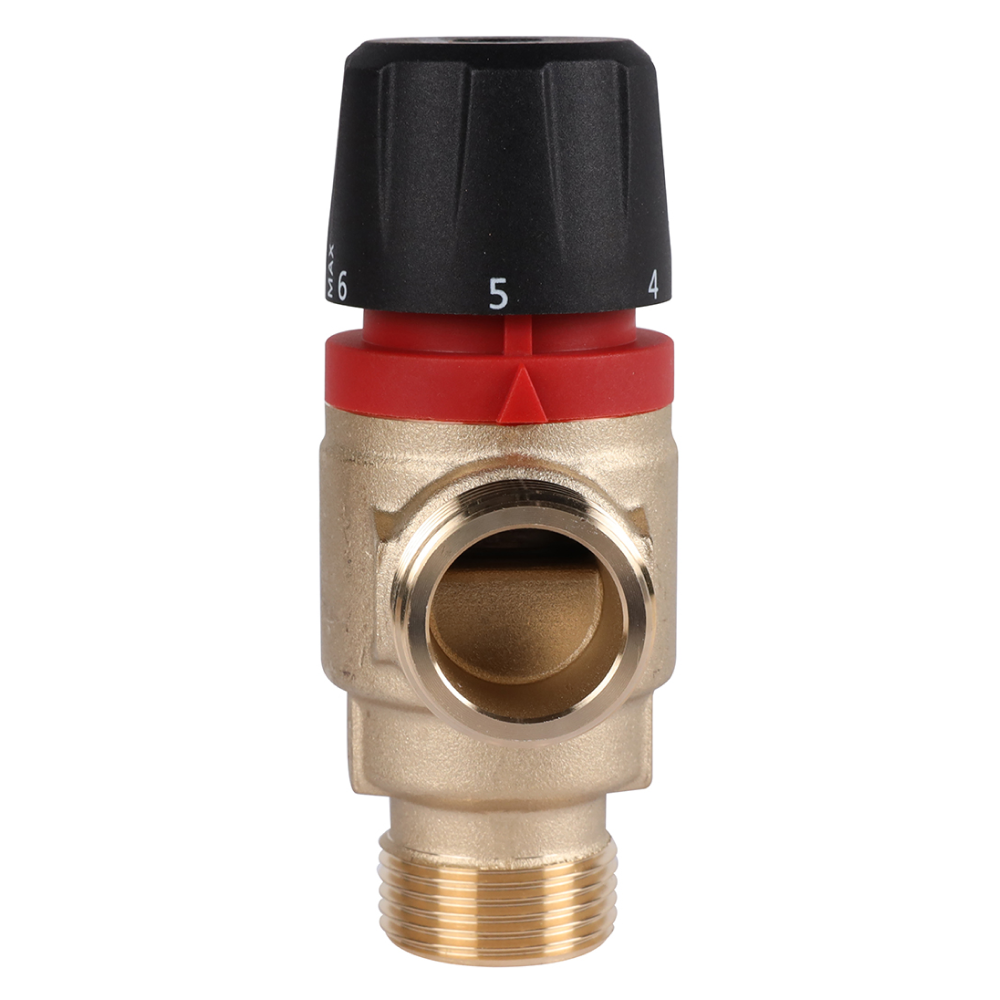

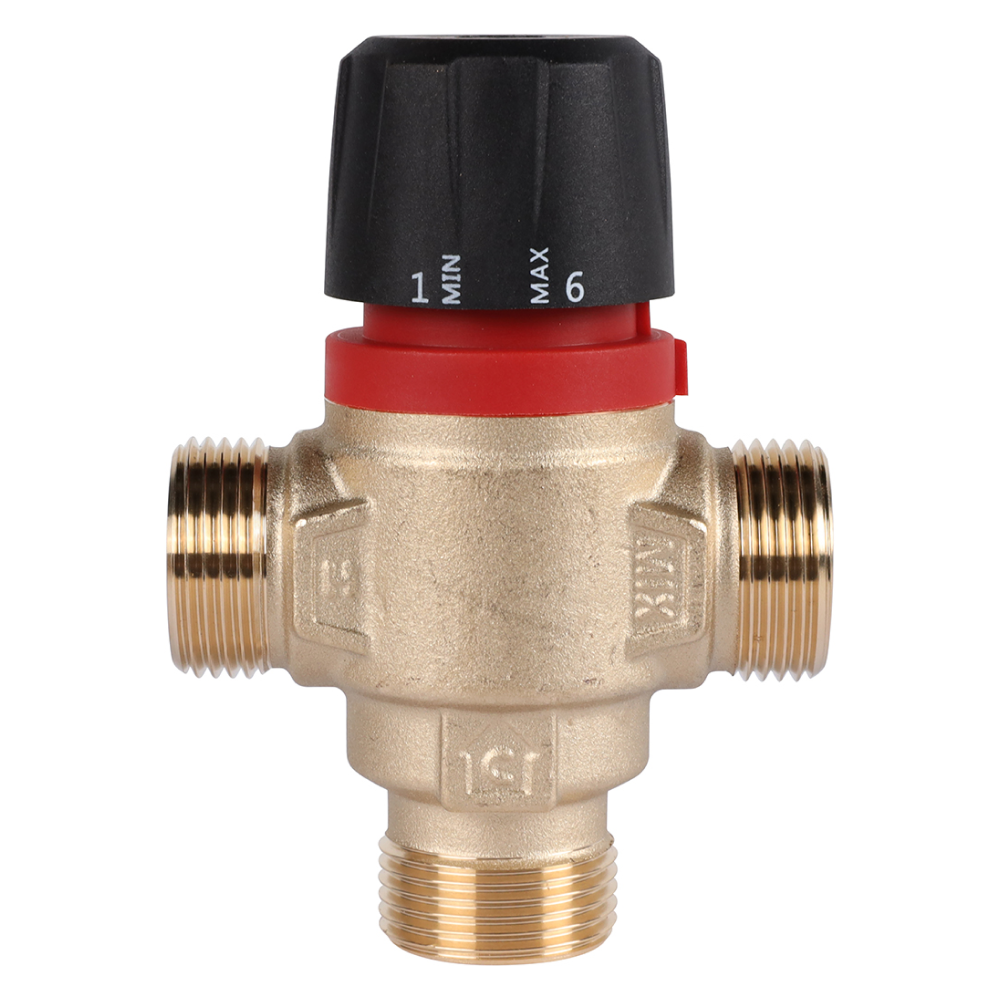

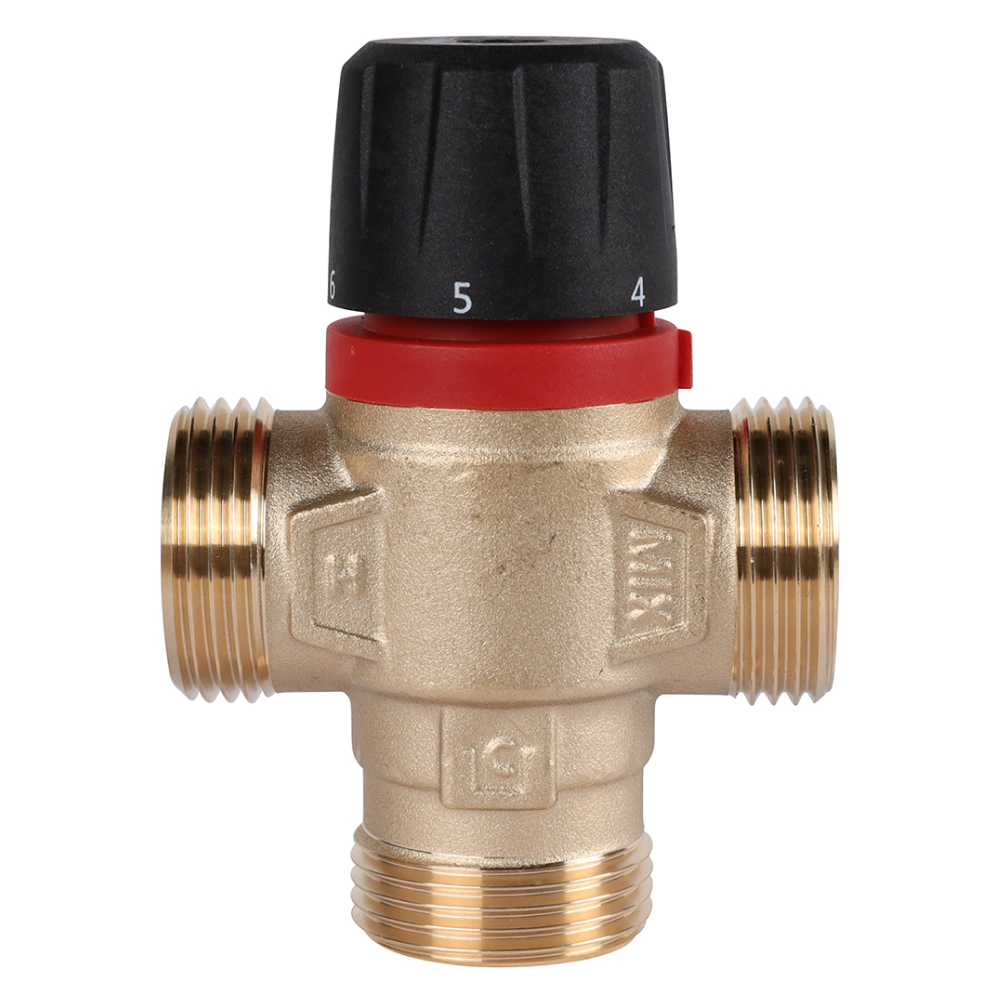

Смесительный клапан представляет собой латунный или чугунный корпус, возможно с никелированным покрытием, в котором расположен смесительно-разделительный механизм. Трехходовой смесительный клапан имеет два входных и одно выходное отверстие. Также существуют четырехходовые и пятиходовые клапаны с соответствующим количеством отверстий. Применение латуни или чугуна позволяет предотвратить появление коррозии. Существуют модели с внешней или внутренней резьбой, либо с накидной гайкой и под приварку, диаметром от Ду15 до Ду50. Также изготавливаются более крупные, промышленные фланцевые клапаны диаметром до Ду150.

Смесительно-разделительный механизм состоит из латунного штока с сегментным затвором (кроме затвора, также может использоваться шар) и регулирующей рукояткой, под которой расположена нержавеющая стальная пластина с измерительной шкалой. Для герметизации штока и затвора используются силиконовые уплотнительные кольца. Практически любой клапан с ручным регулированием можно оснастить сервоприводом, для этого на корпусе клапана имеются резьбовые отверстия для его крепления. Сервопривод позволяет более точно настроить клапан, а также автоматизировать его работу.

Конструкцией клапана не предусмотрено полное перекрытие потока теплоносителя на байпасной линии.

Защита оборудования

Кроме того, смесительный клапан выполняет важную защитную функцию. Он предотвращает повреждение теплообменника котла из-за резких перепадов температур. Когда температура обратки становится слишком низкой, клапан автоматически подмешивает горячую воду, тем самым предотвращая термический удар и продлевая срок службы оборудования.

Экономия ресурсов

Установка смесительного клапана способствует повышению эффективности всей системы отопления. За счет точного контроля температуры теплоносителя можно значительно сократить потребление энергии, что положительно сказывается как на финансовых затратах, так и на экологии. Кроме того, снижается риск образования конденсата внутри котла, что уменьшает вероятность коррозии и увеличивает общий ресурс оборудования.

Таким образом, смесительный клапан не только повышает комфорт использования системы отопления, но и защищает оборудование, увеличивая его долговечность и экономическую эффективность.
