Сетчатые фильтры

Сетчатые фильтры - это специальные устройства, которые устанавливаются в системах водоснабжения и отопления. Предназначены фильтры, исходя из названия, для фильтрации и очистки воды, теплоносителя, газообразной среды, а также в их функцию входит защита трубопровода от частиц песка, скопления отложений и ржавчины, нерастворимых частиц и других примесей.

Откуда берется грязь в системах водоснабжения и отопления

В составе теплоносителя изначально присутствуют посторонние фракции, которые со временем оседают на стенках трубопроводов и в местах соединений труб. Так же применение стальных труб в системах является причиной возникновения большого количества ржавчины. Всё это приводит к сужению внутреннего диаметра трубопровода. Это значительно снижает коэффициент полезного действия системы отопления. По этой причине, в трубопроводных системах необходимо использовать фильтры.

Сетчатые фильтры разделяют по следующим факторам:

• по типу присоединения к трубопроводу;
• по конструкции корпуса;
• по способу промывки.

По типу присоединения к трубопроводу сетчатые фильтры делятся на:

• фланцевые;
• муфтовые.

Муфтовые фильтры в основном применяют на трубопроводах с маленьким диаметром, на более крупные диаметры монтируют фланцевые фильтры.

По конструкции корпуса фильтры делятся на два типа:

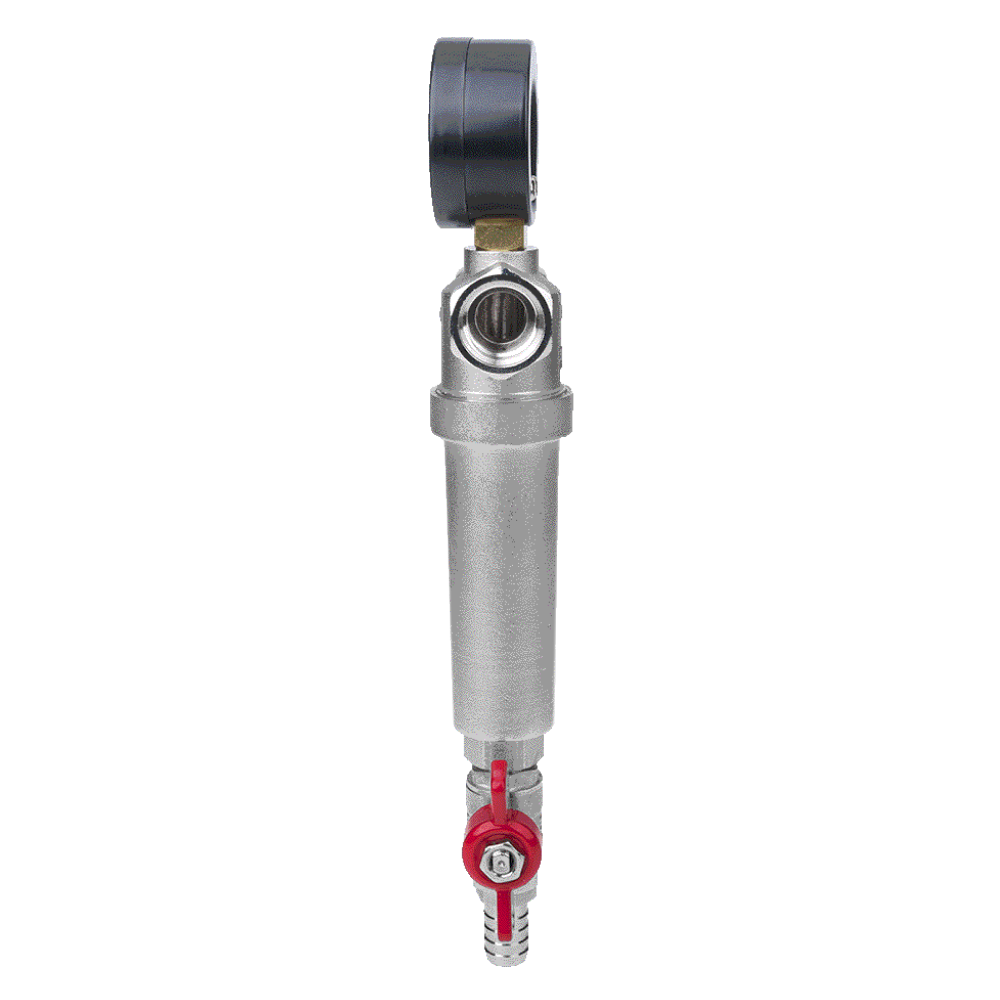

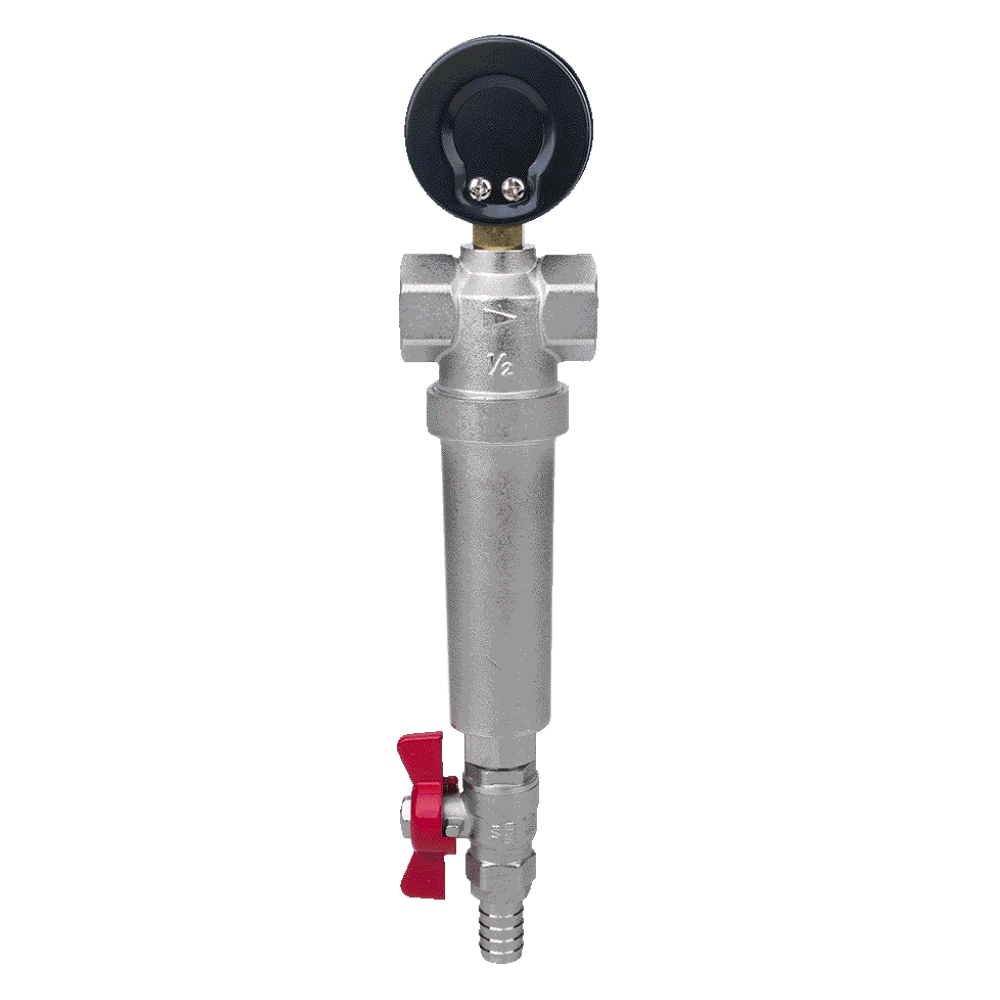

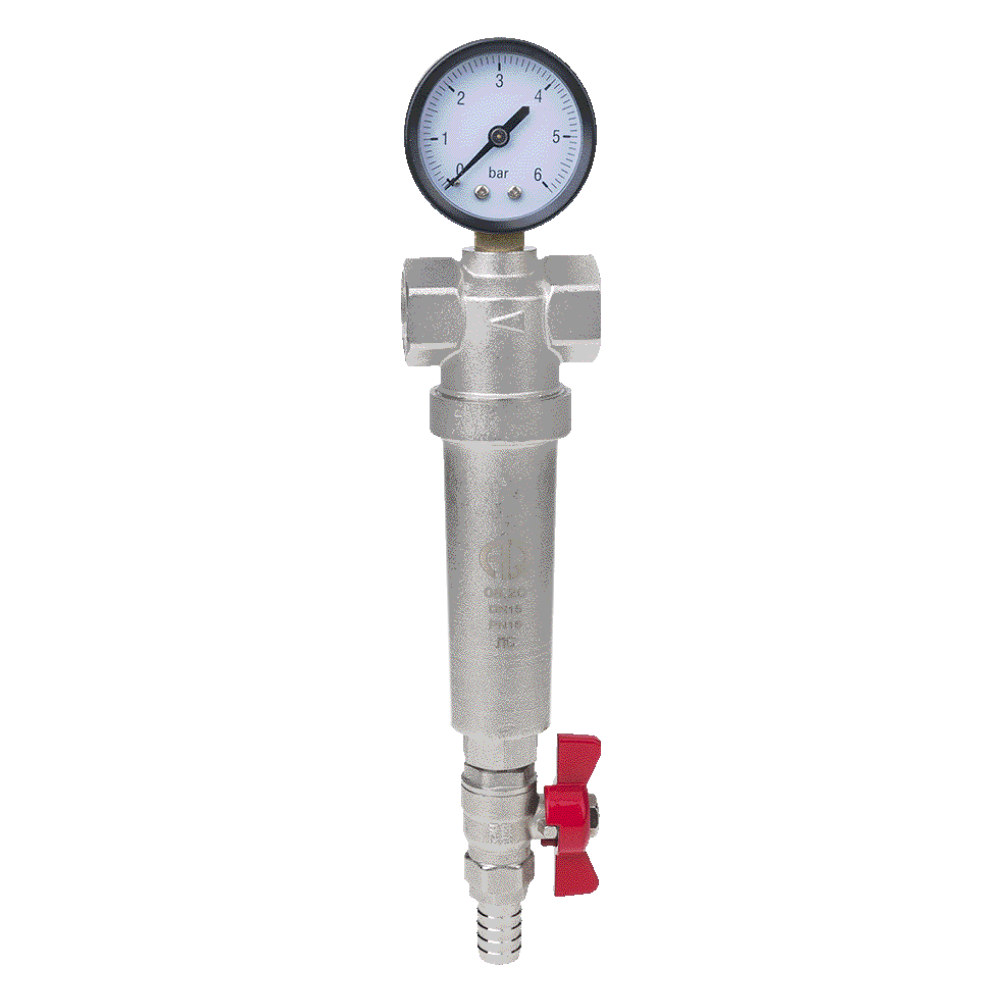

• прямые (Т-образные);

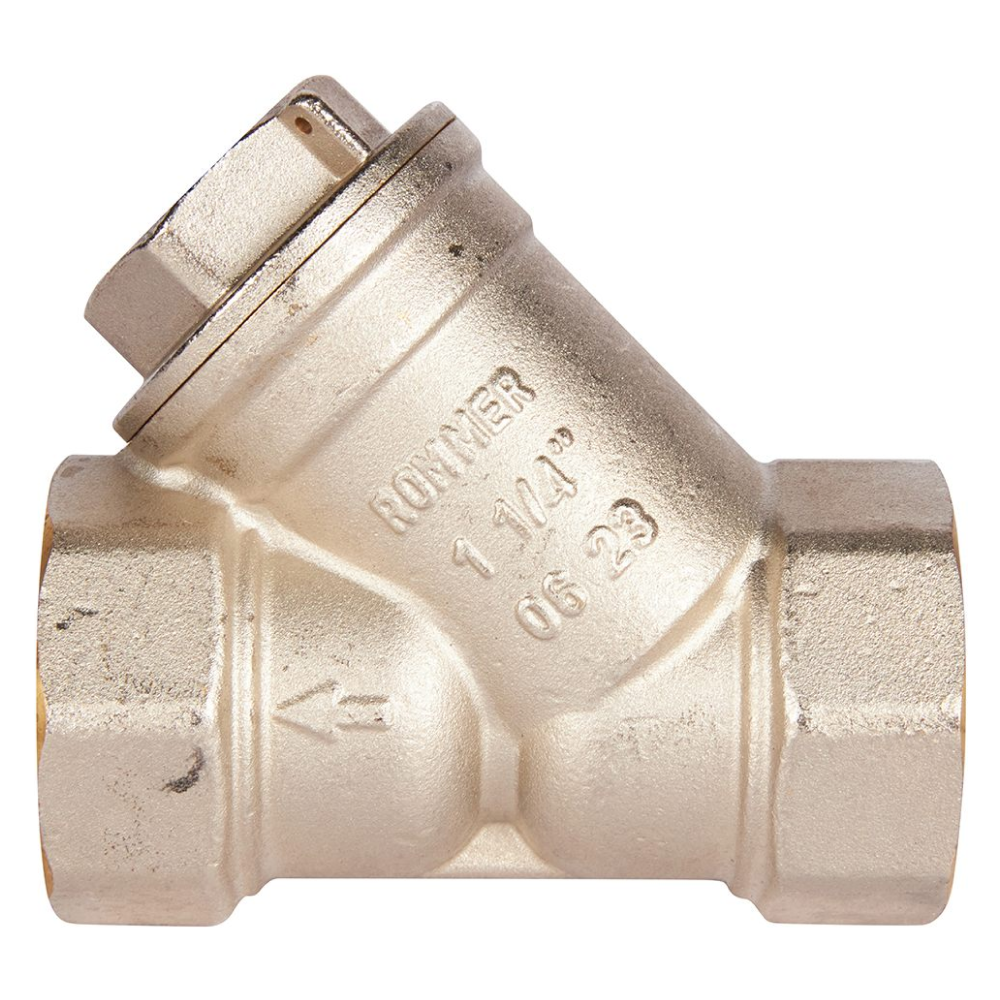

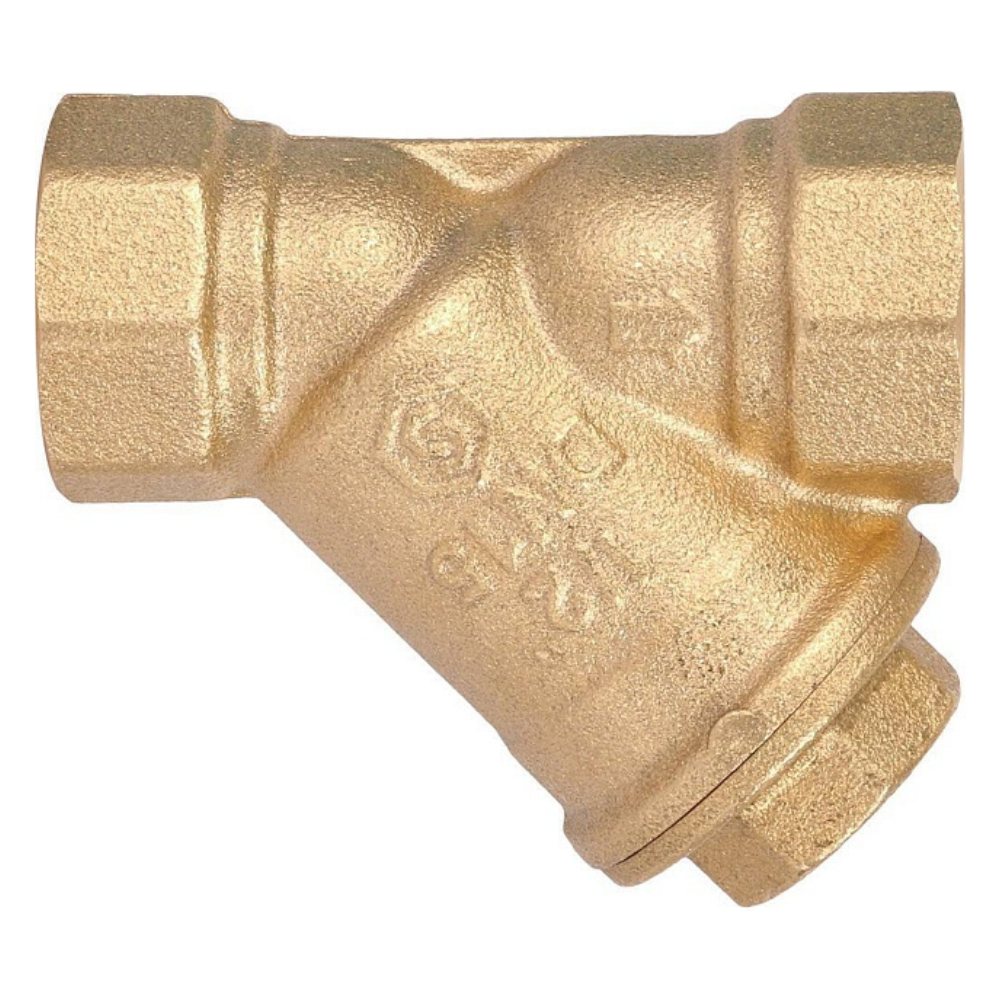

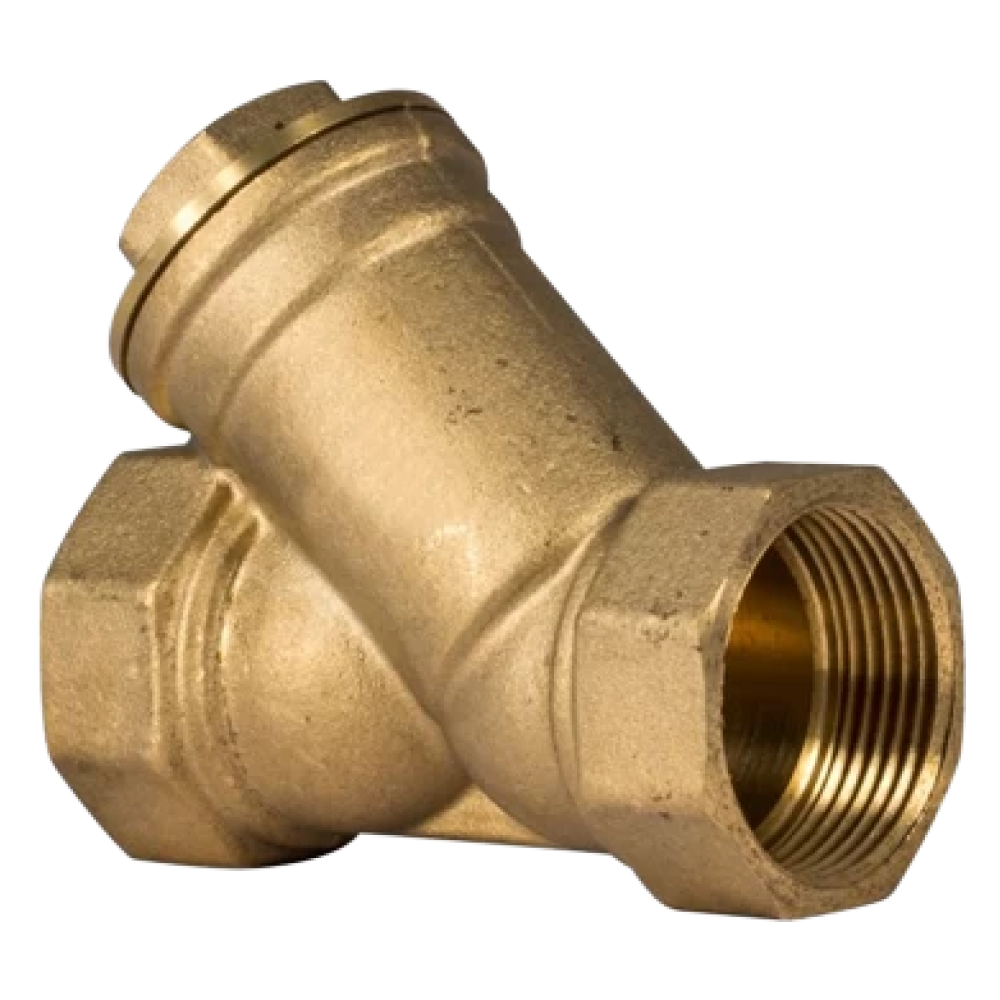

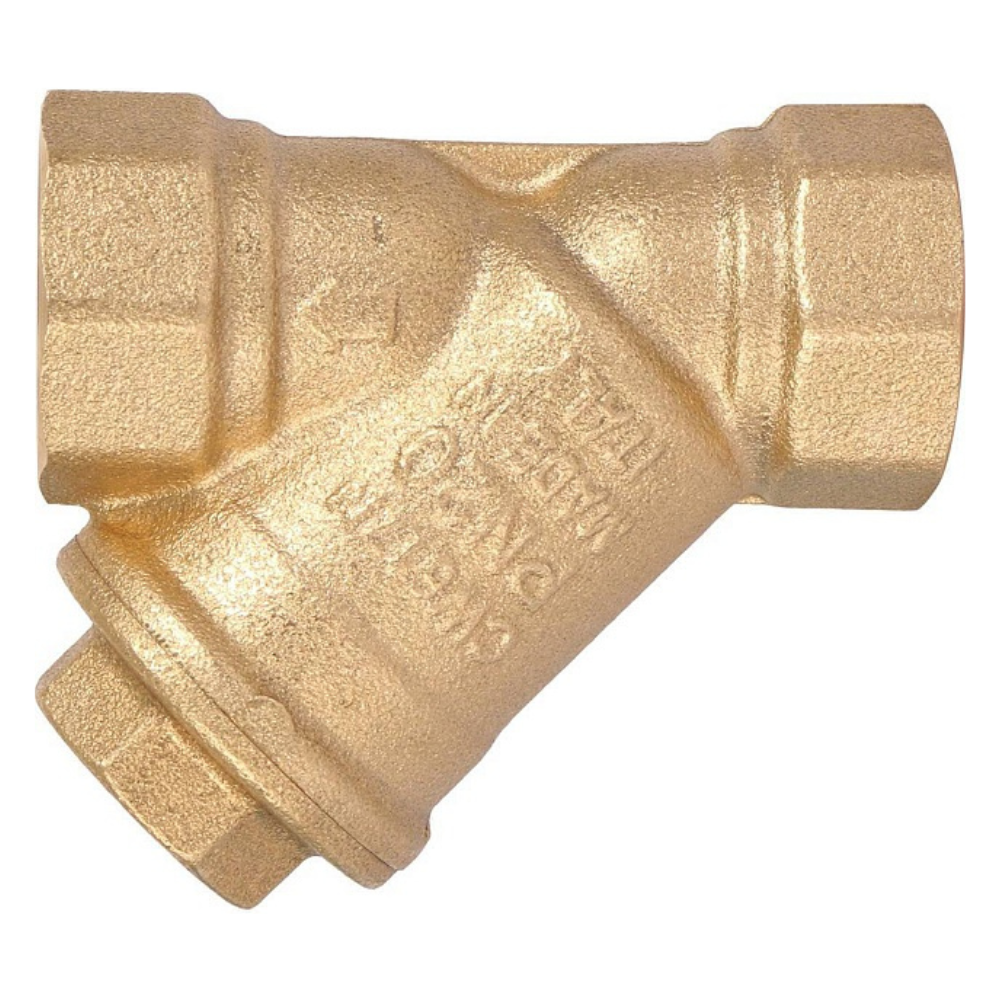

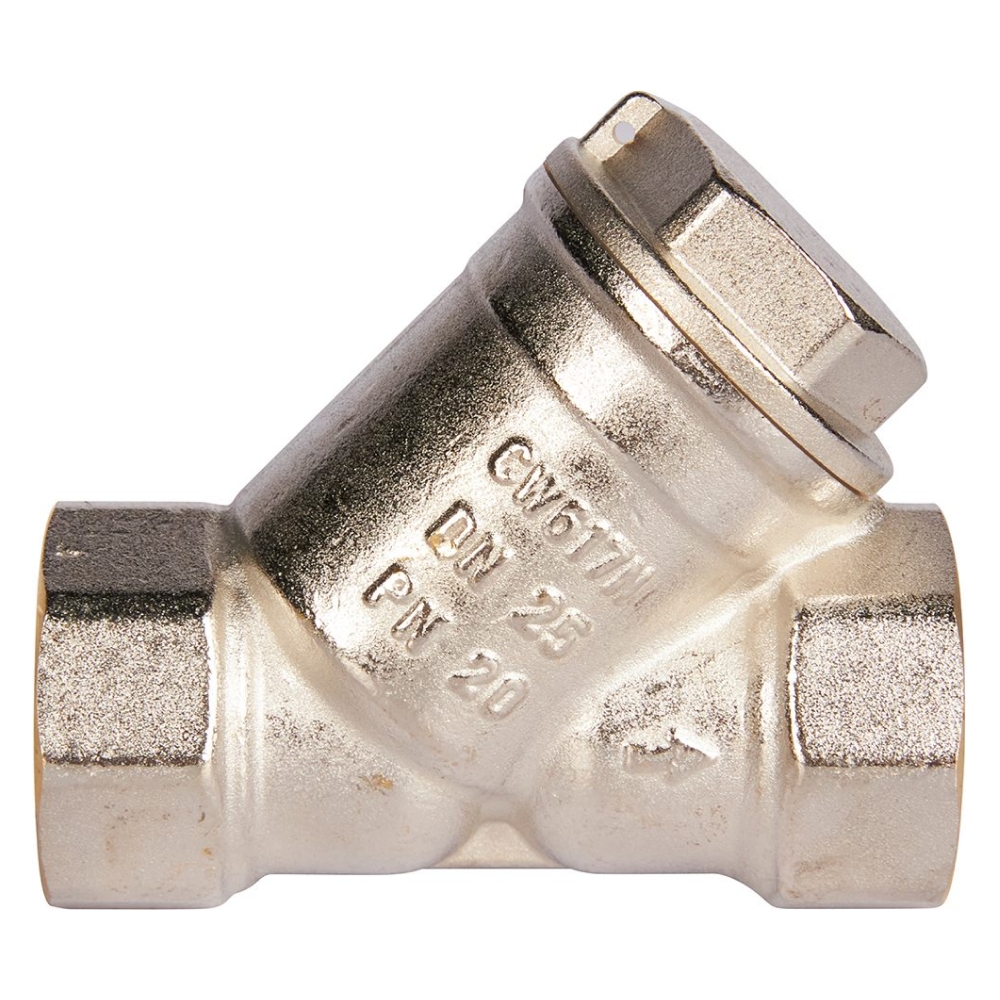

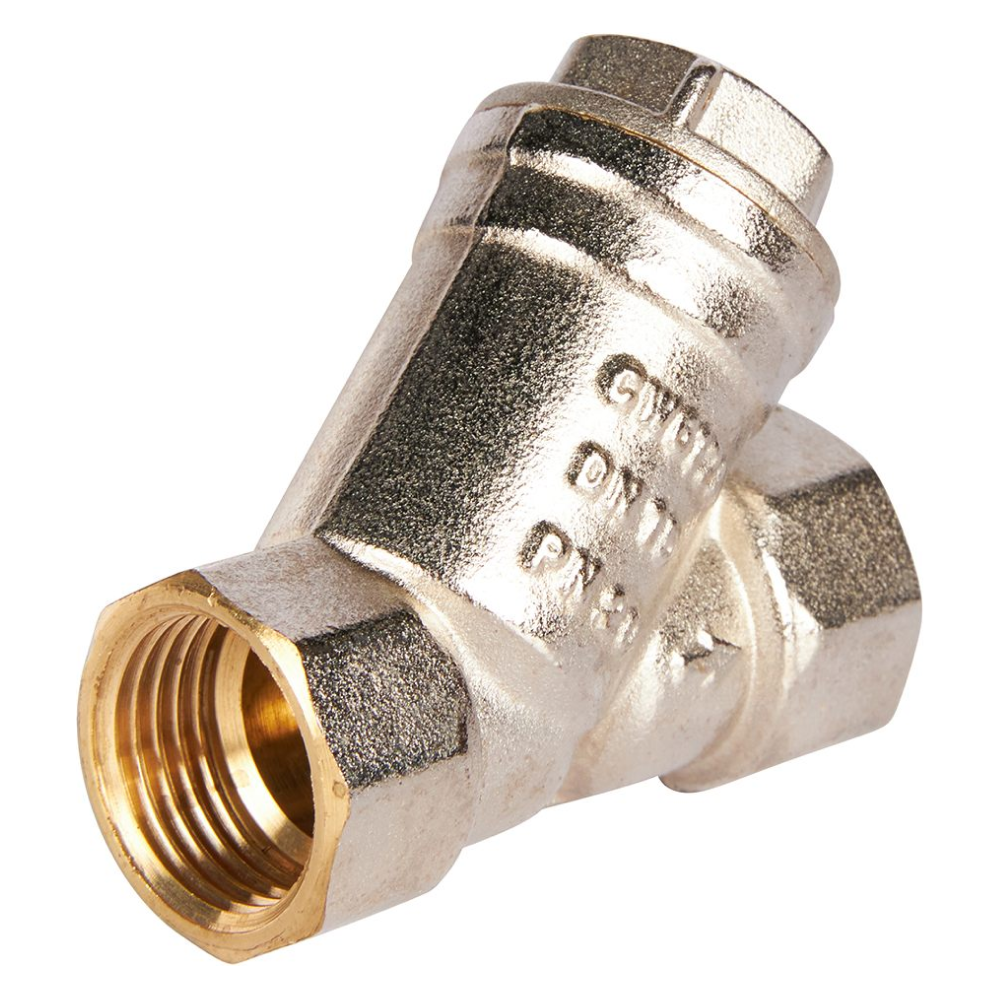

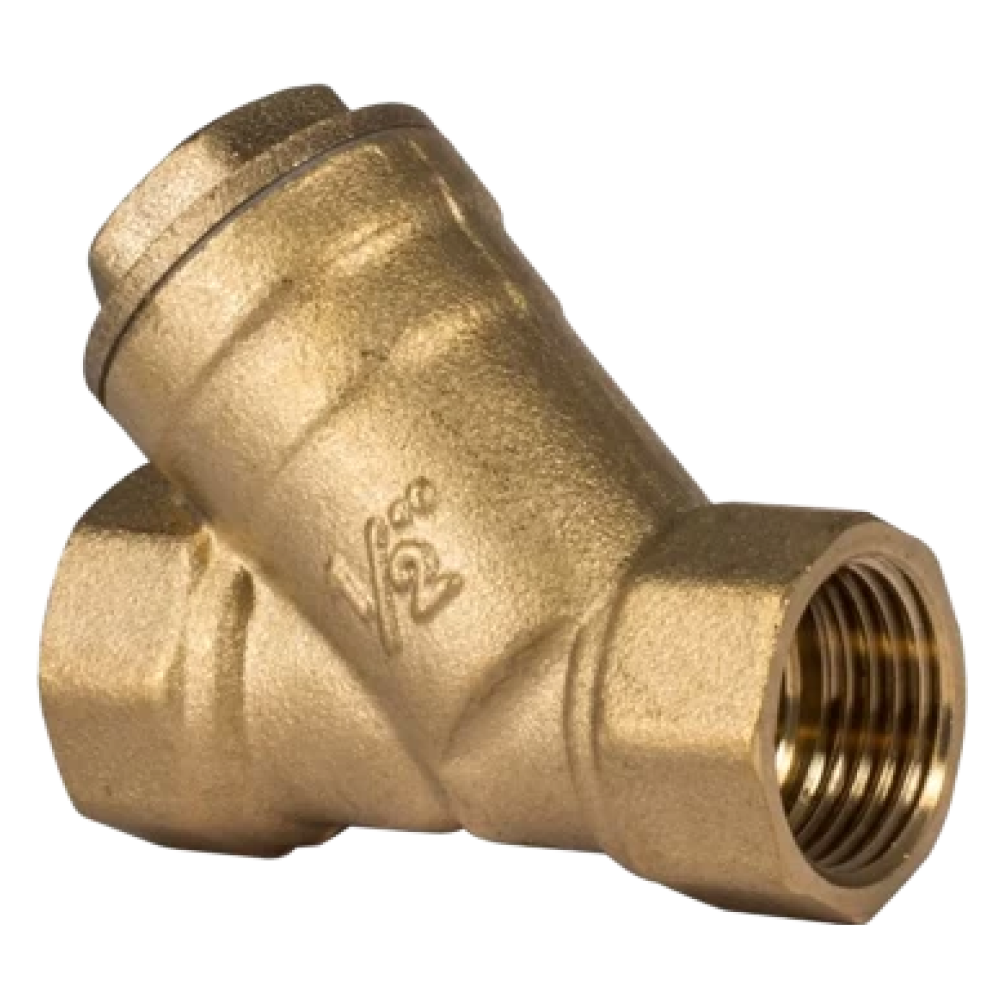

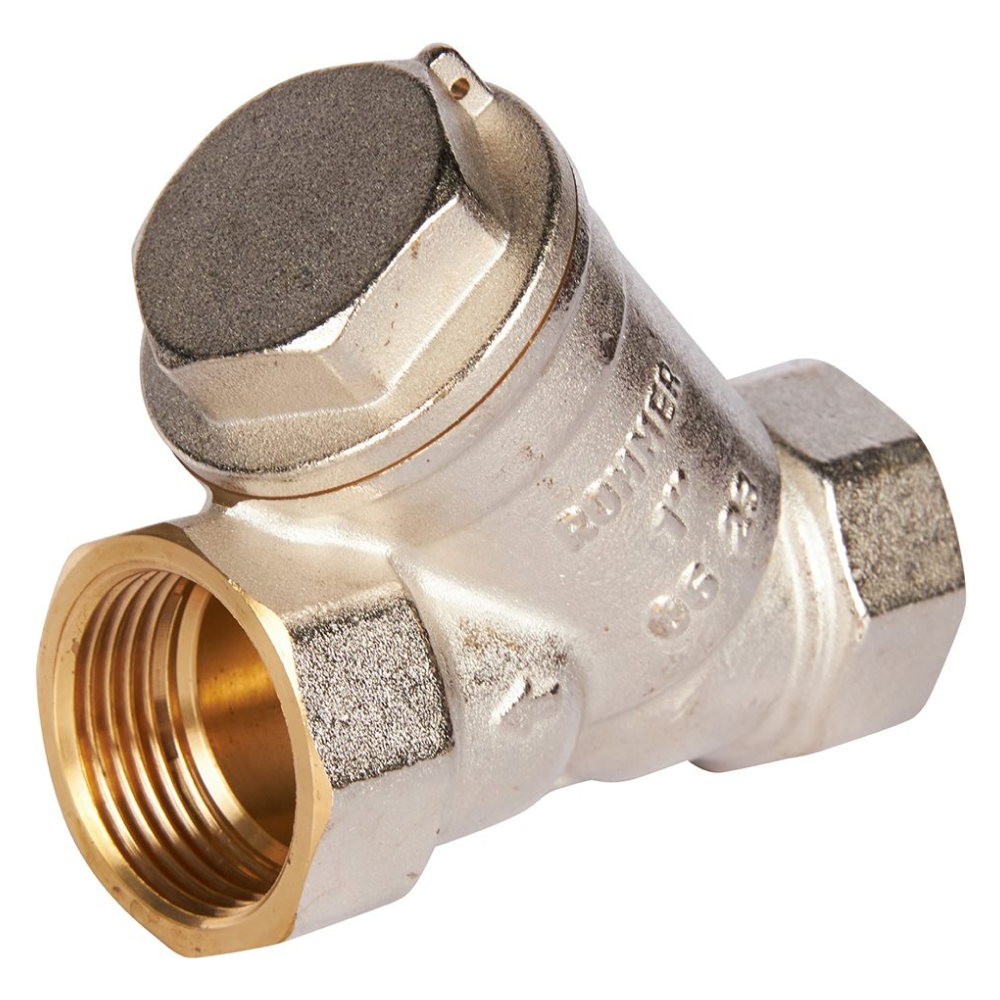

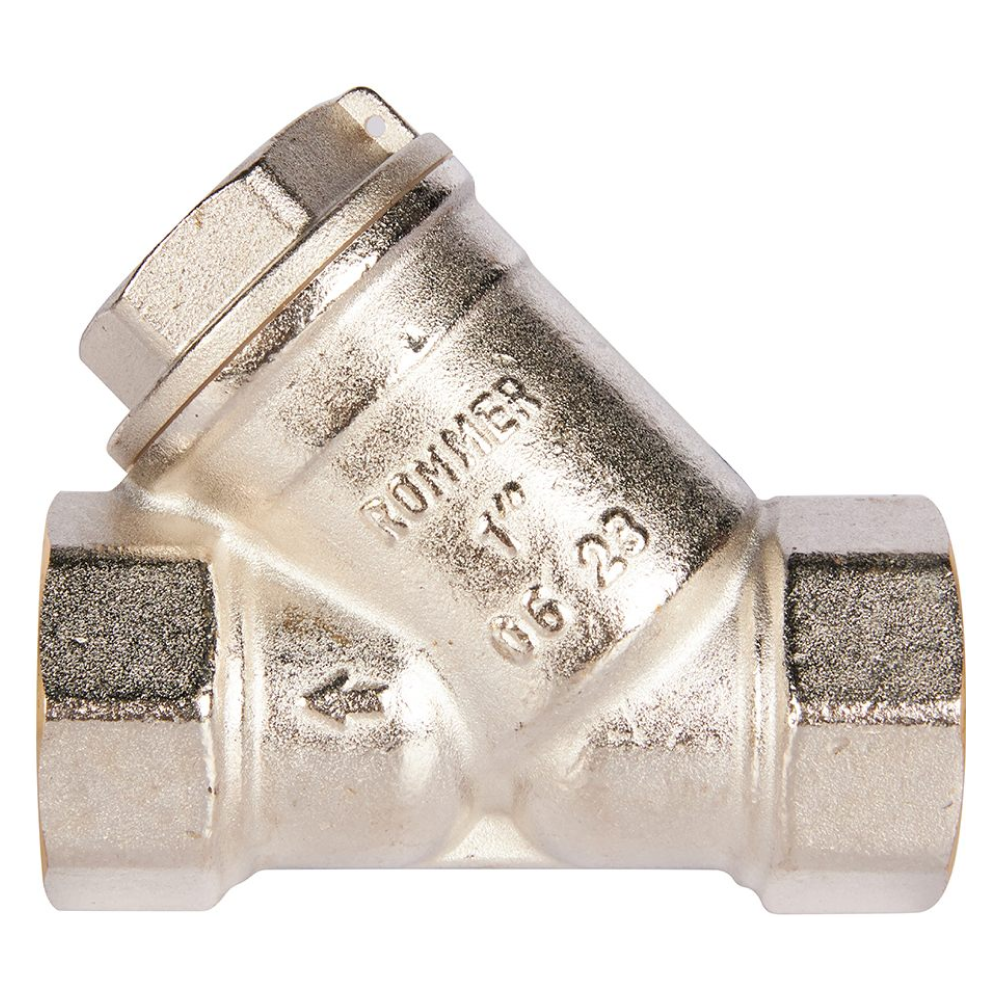

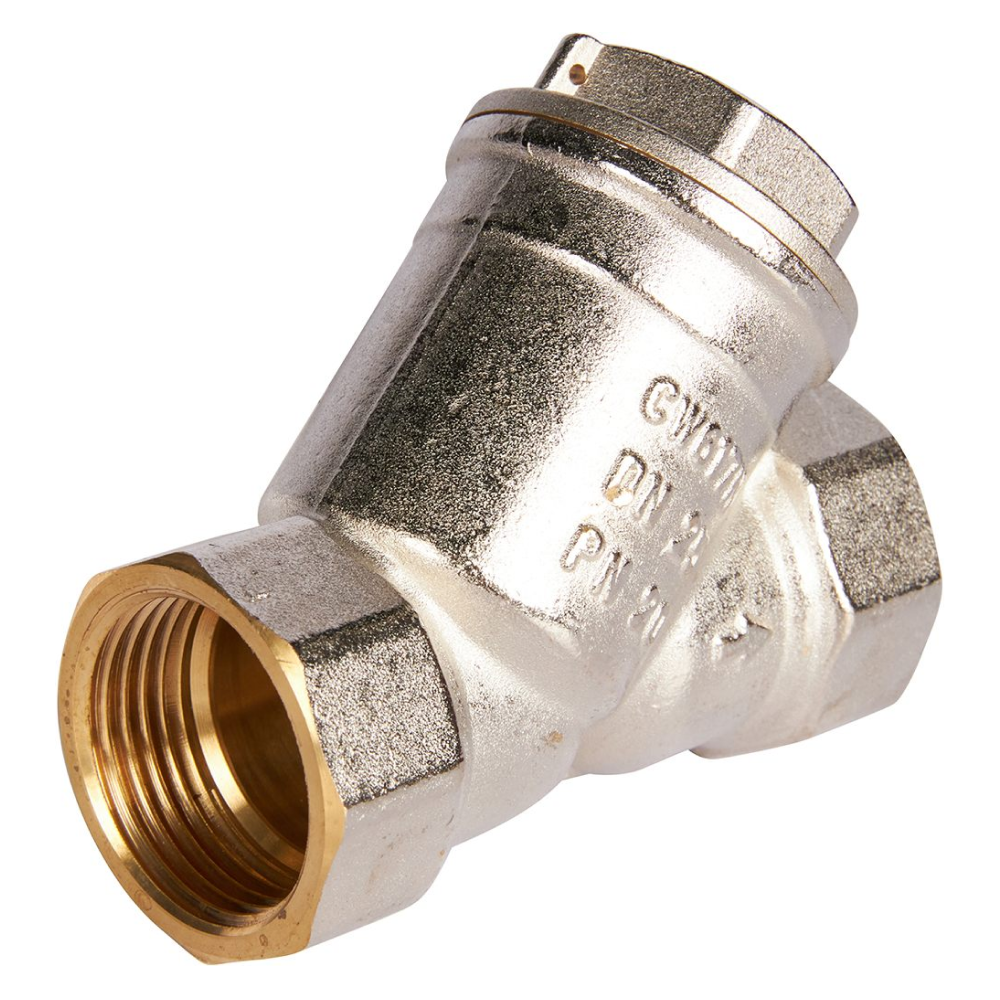

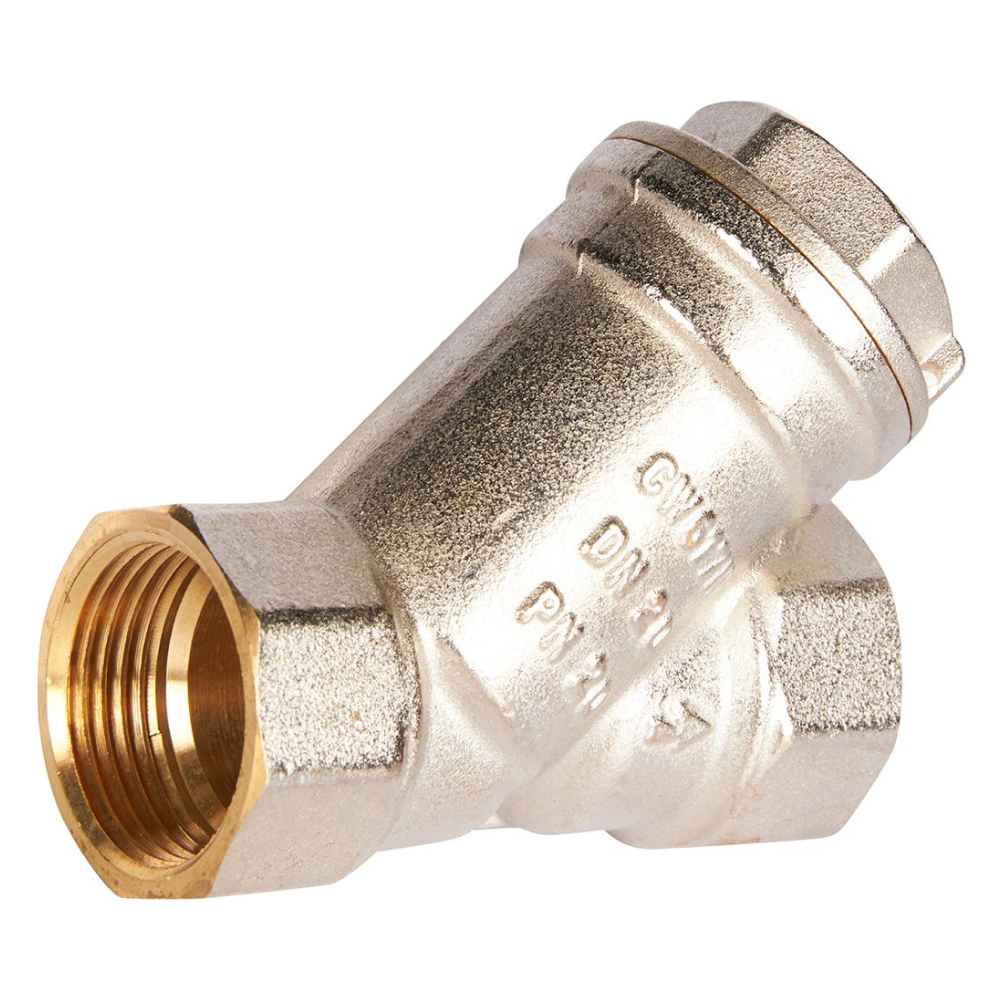

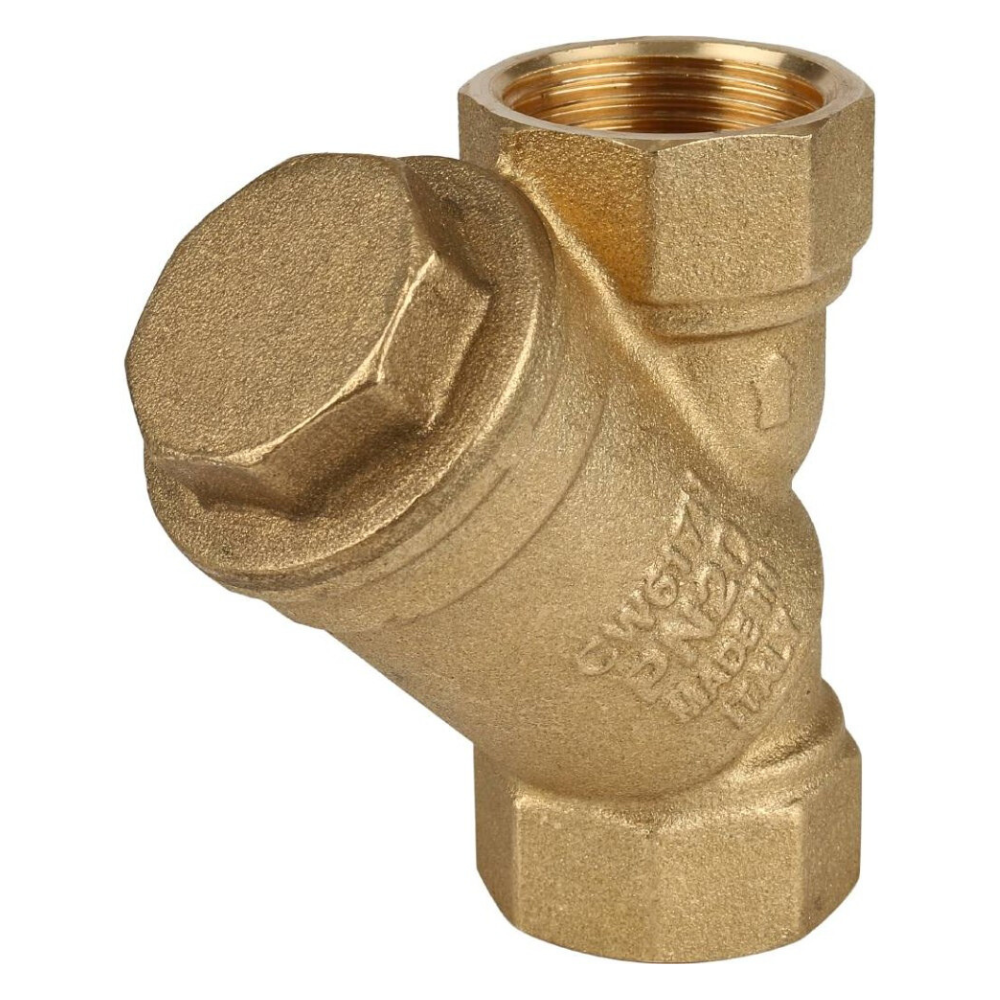

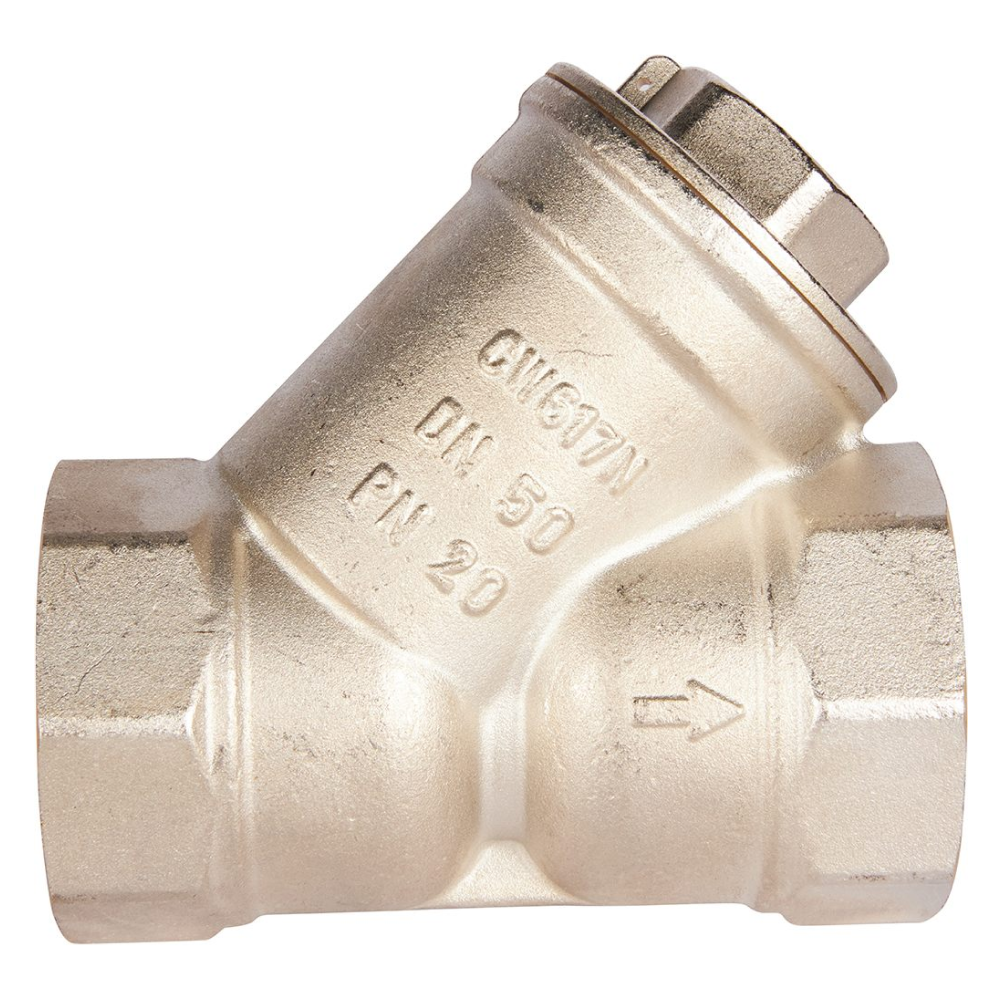

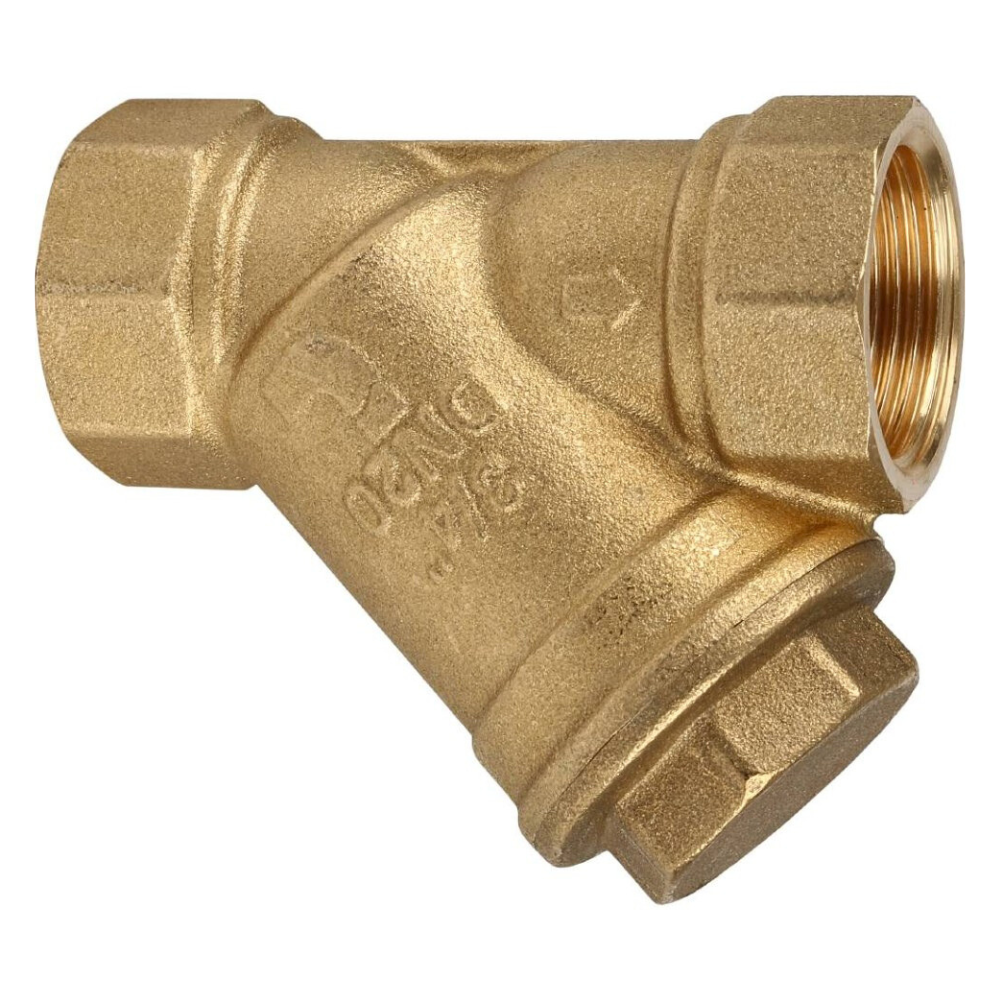

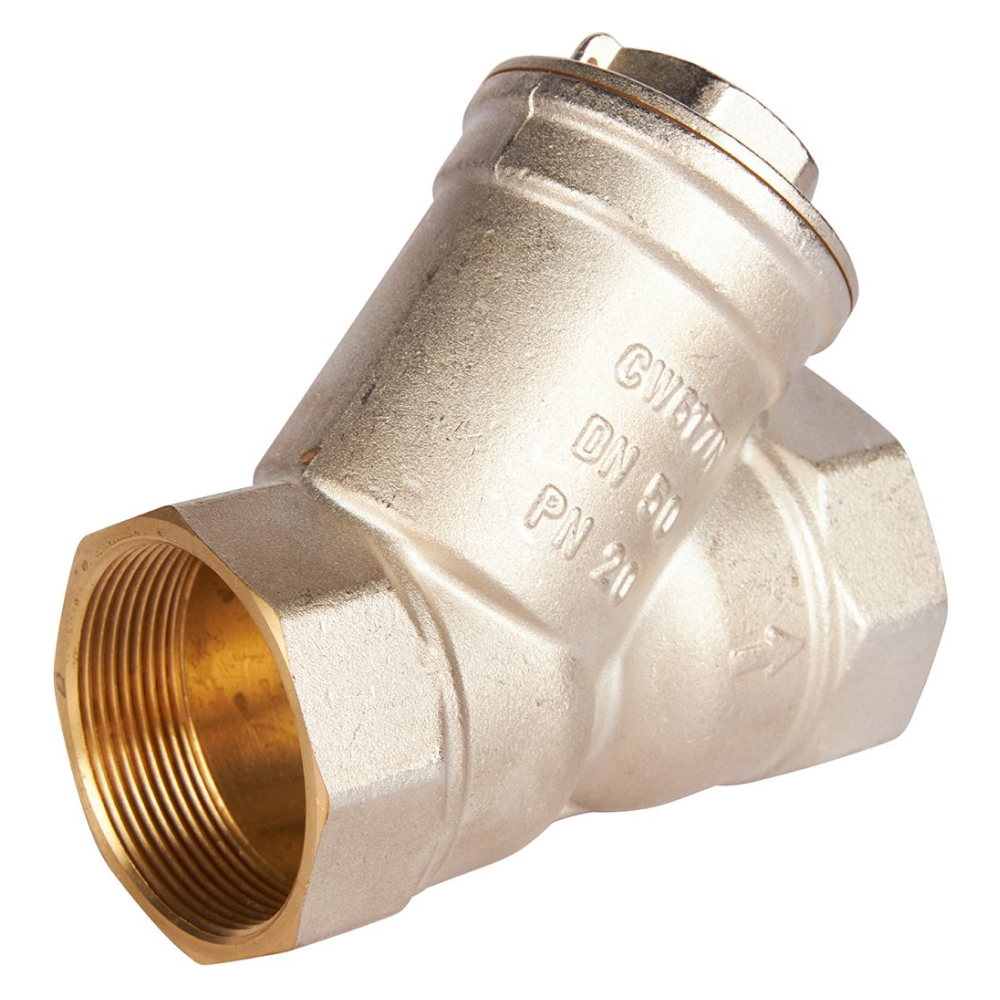

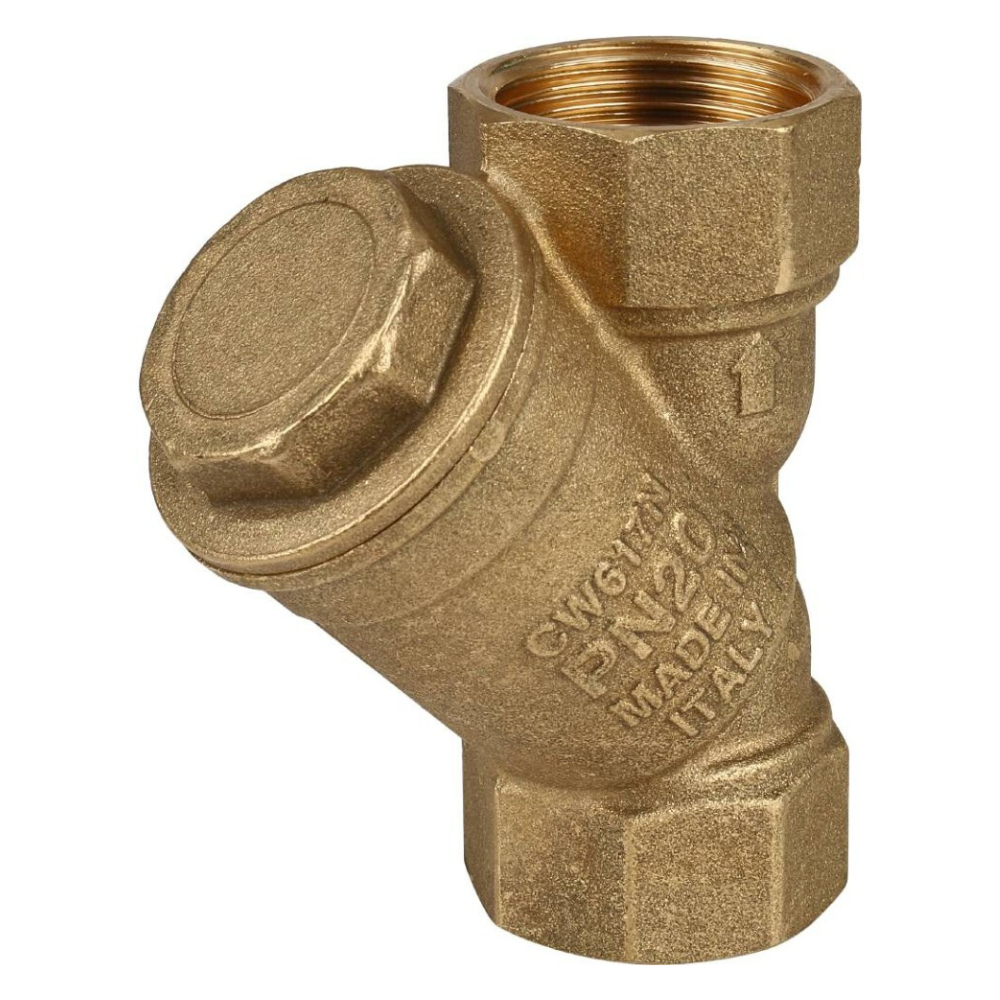

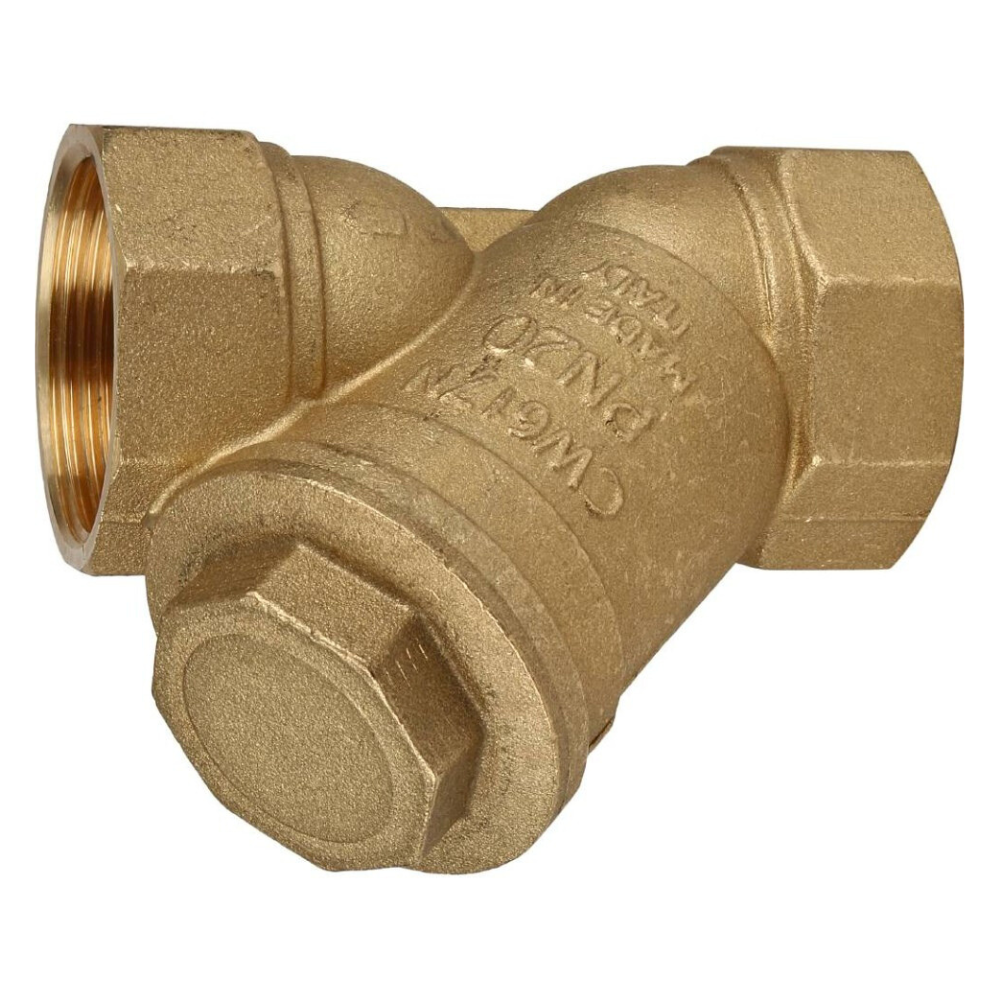

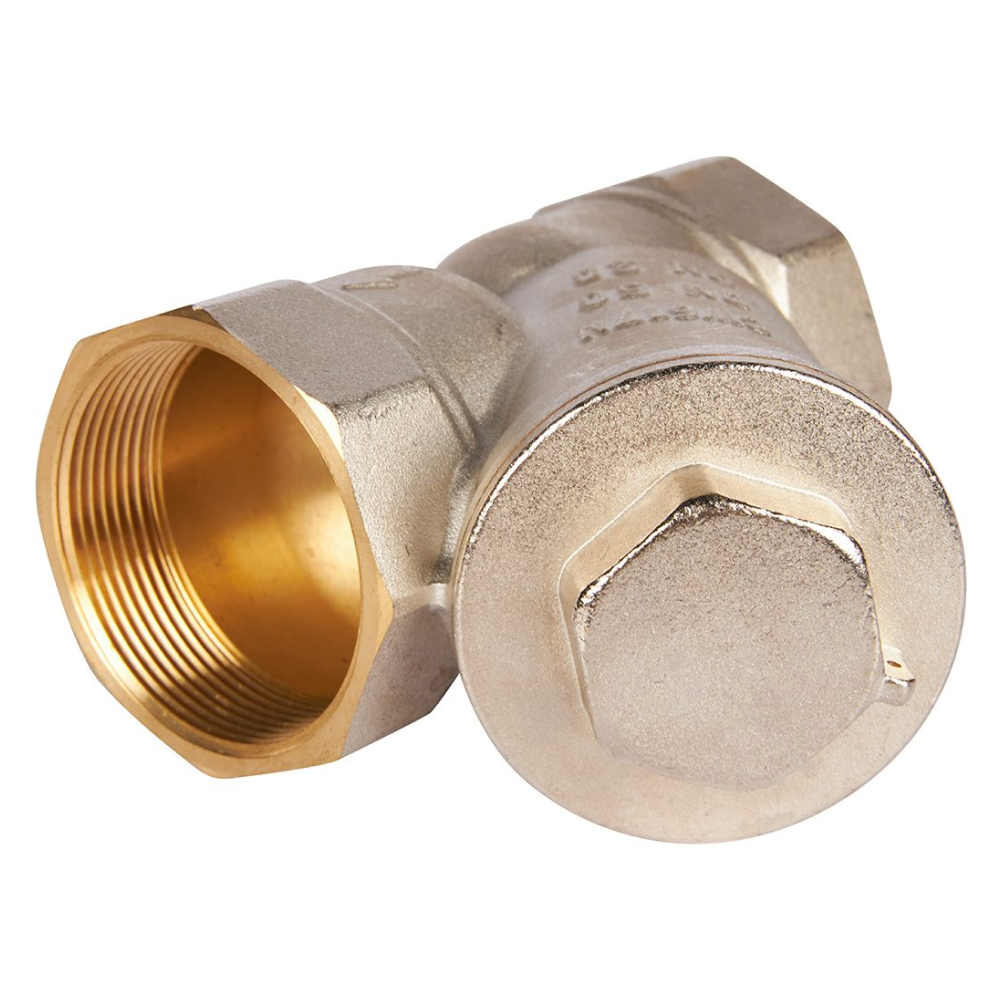

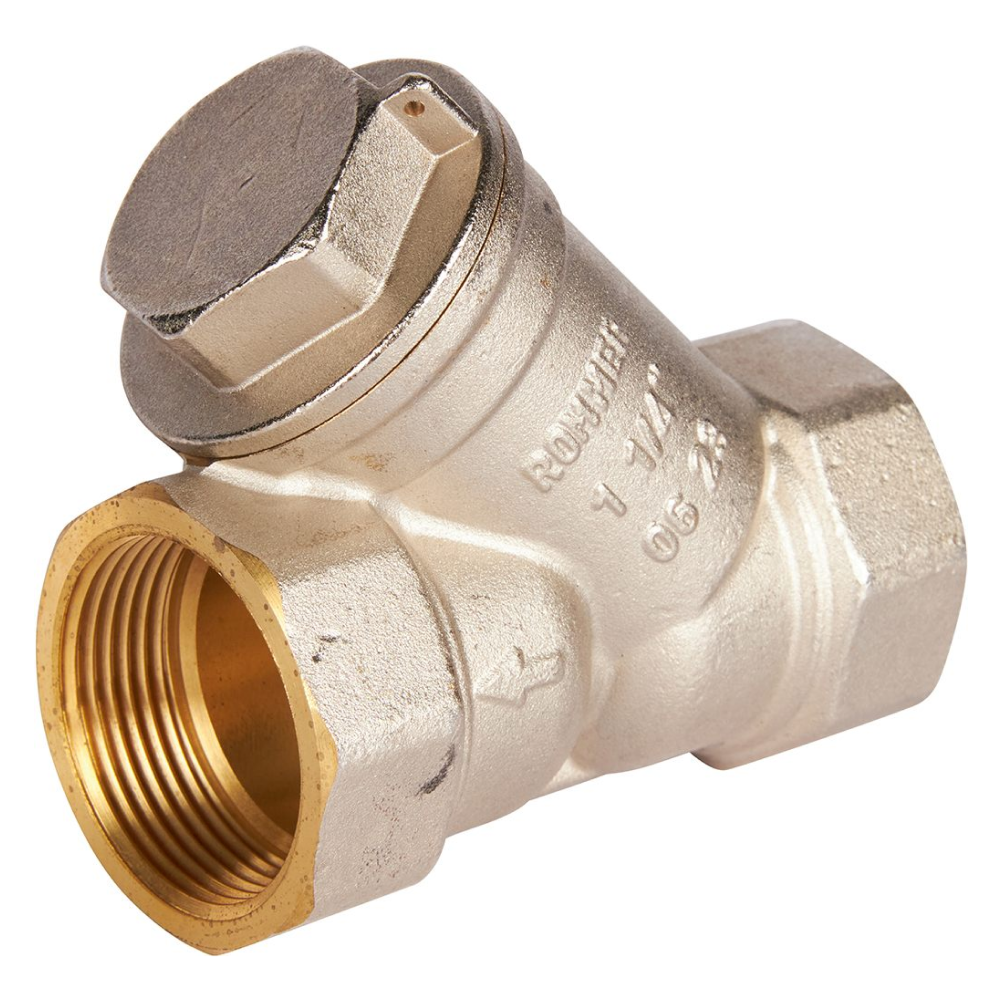

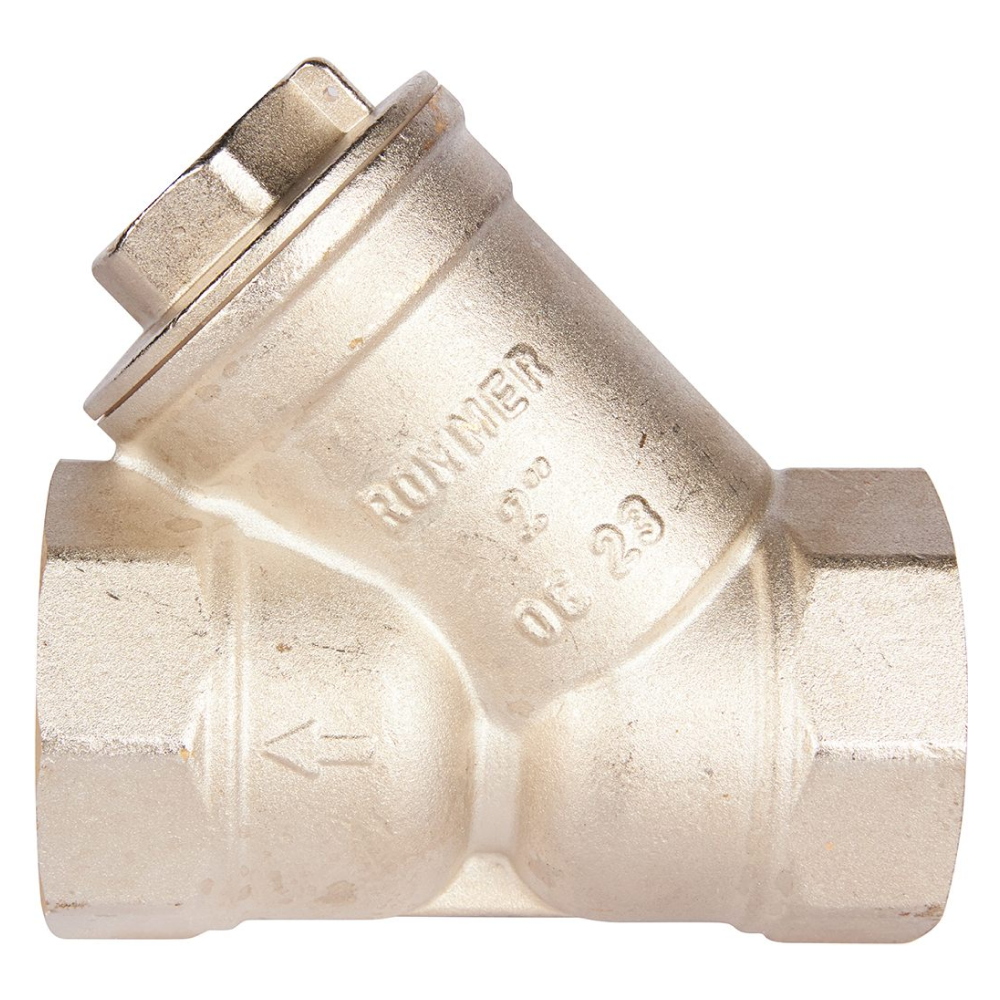

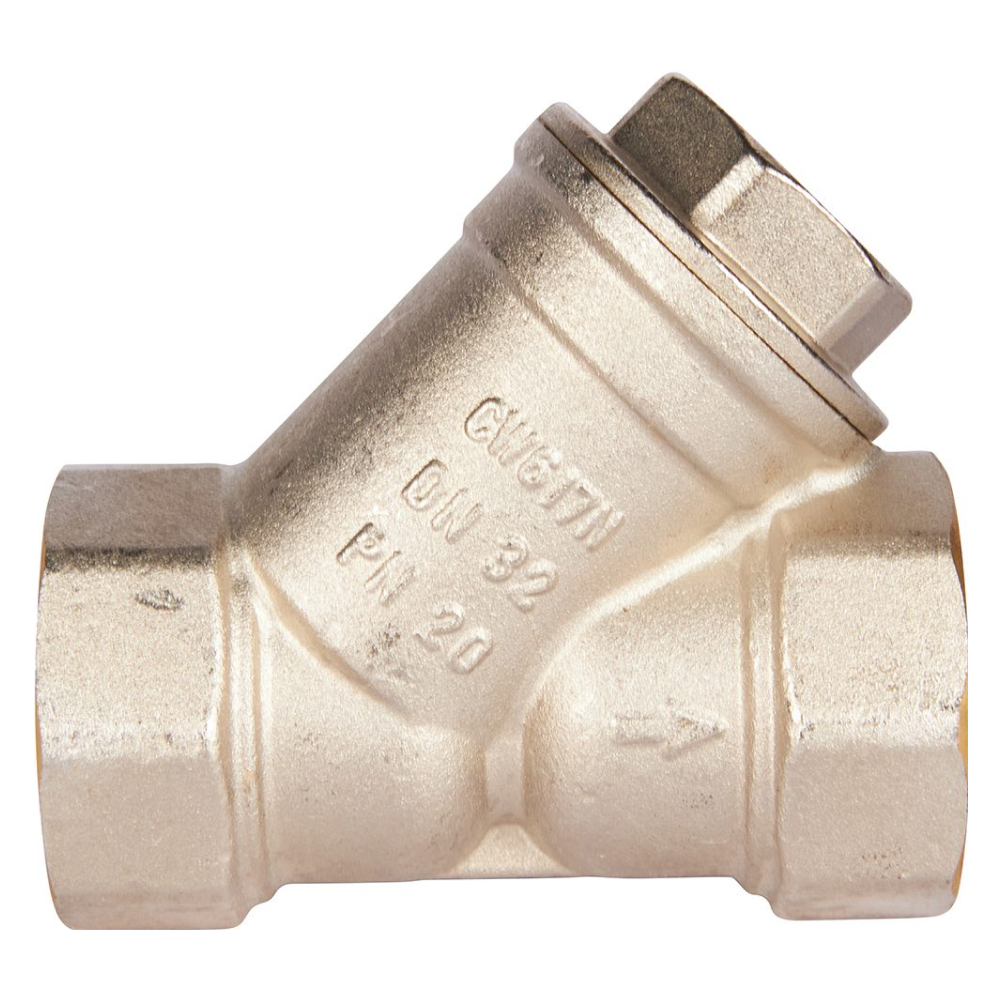

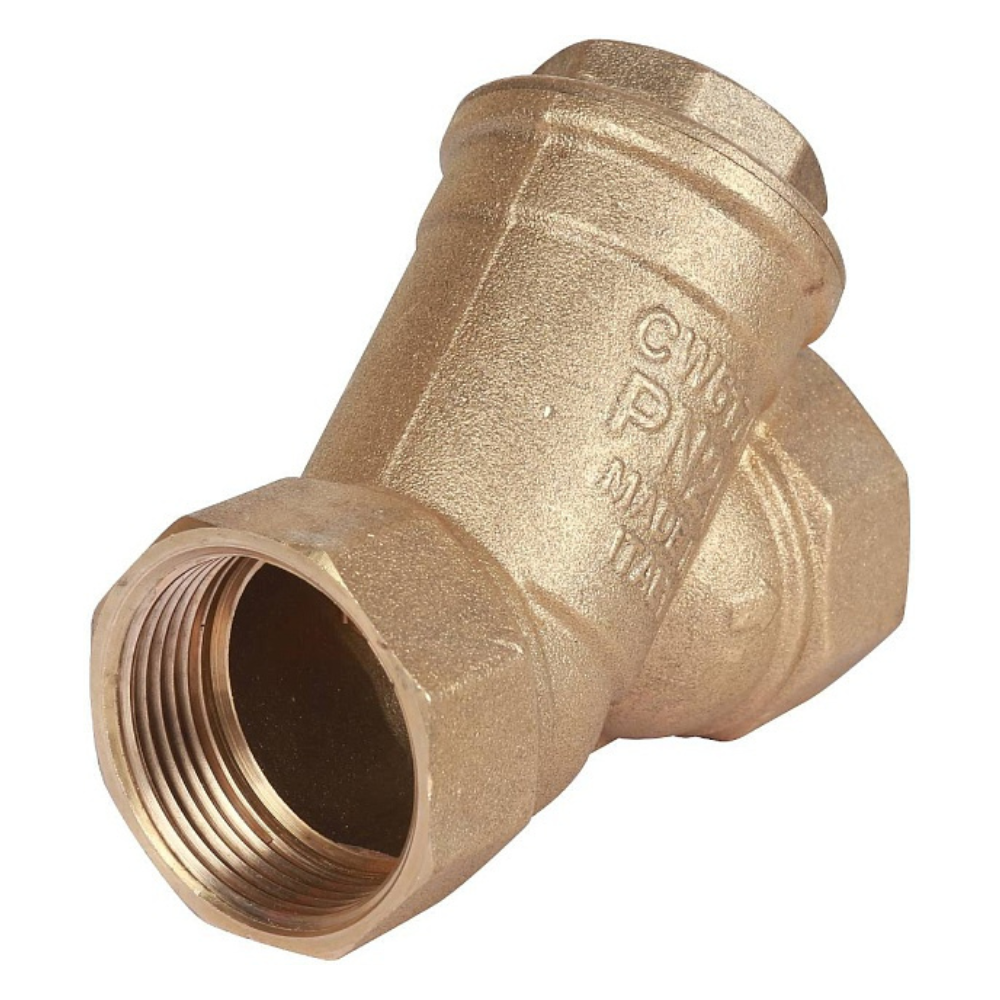

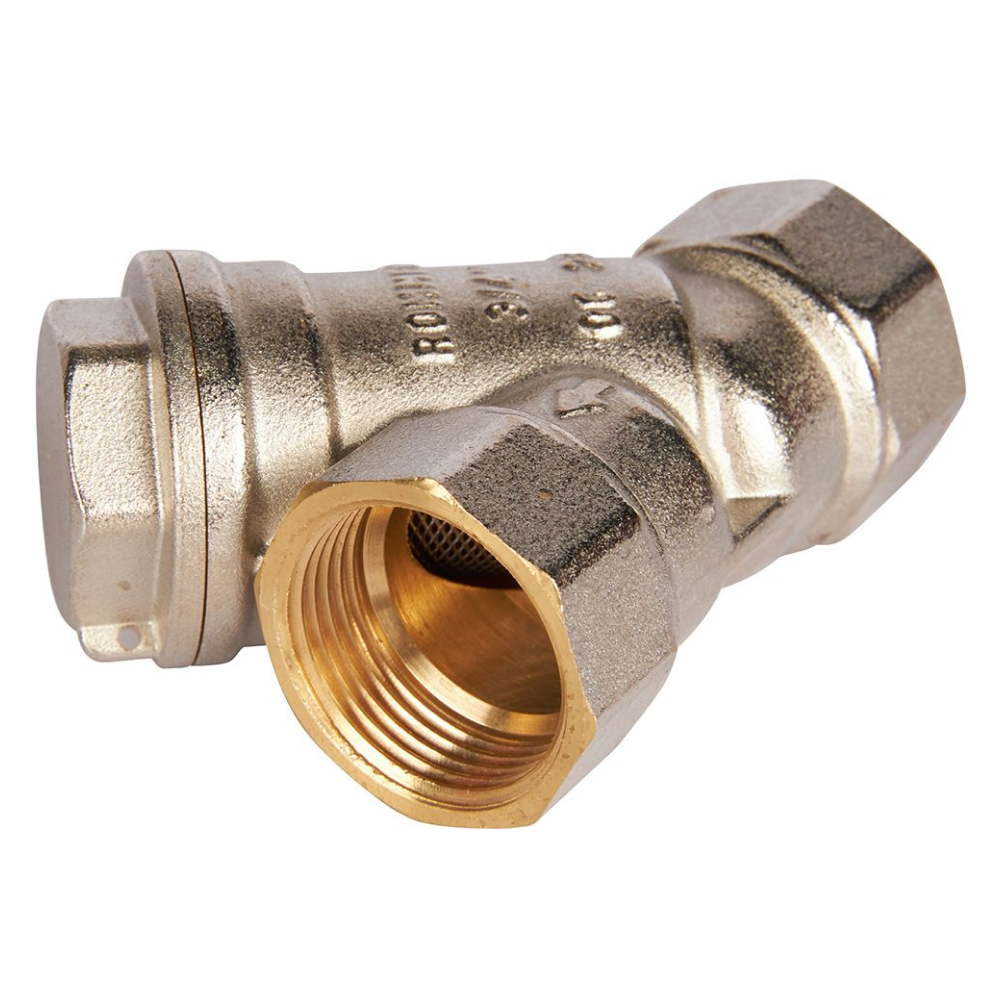

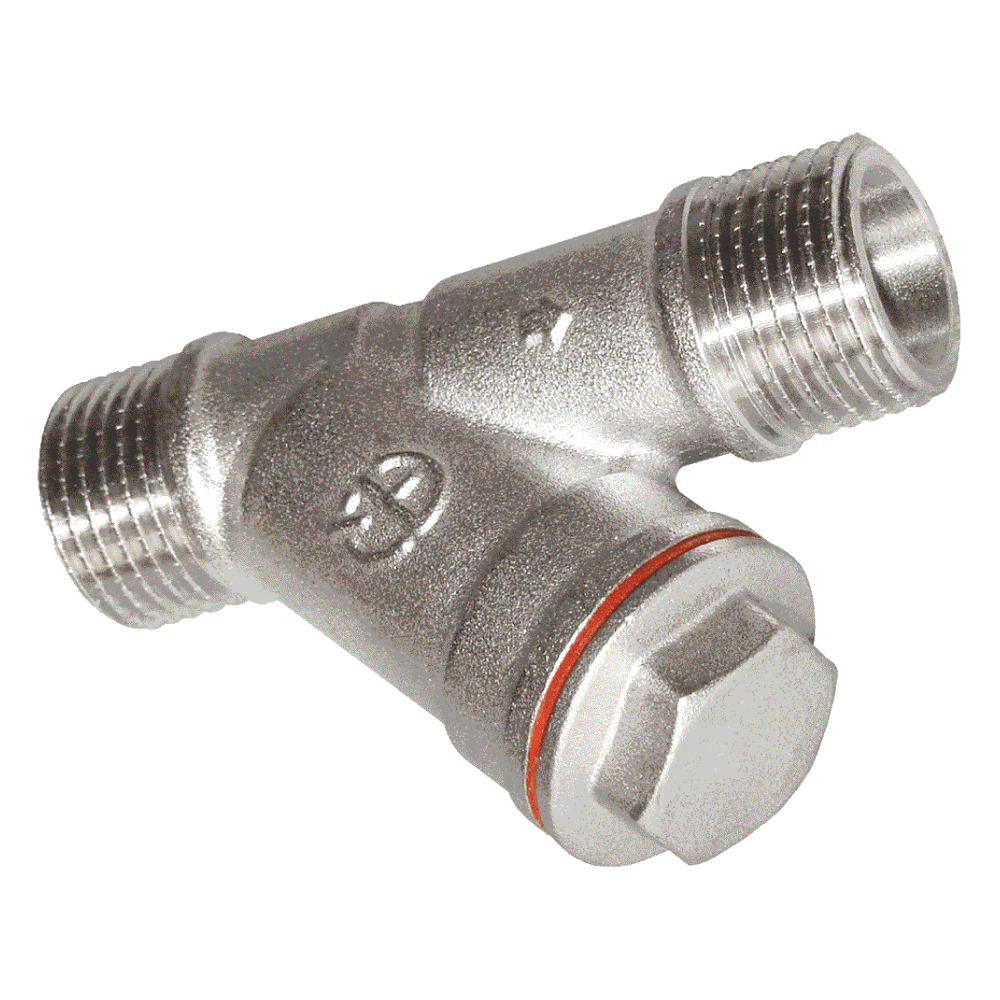

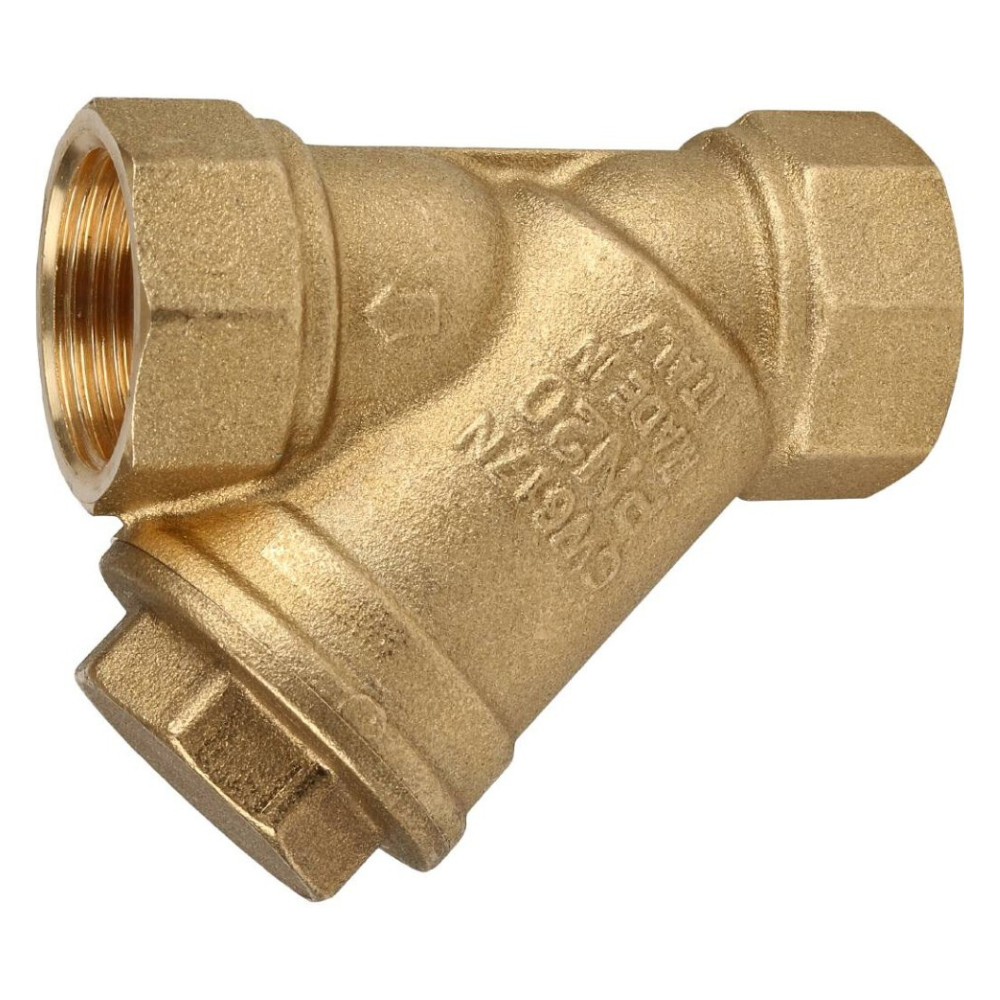

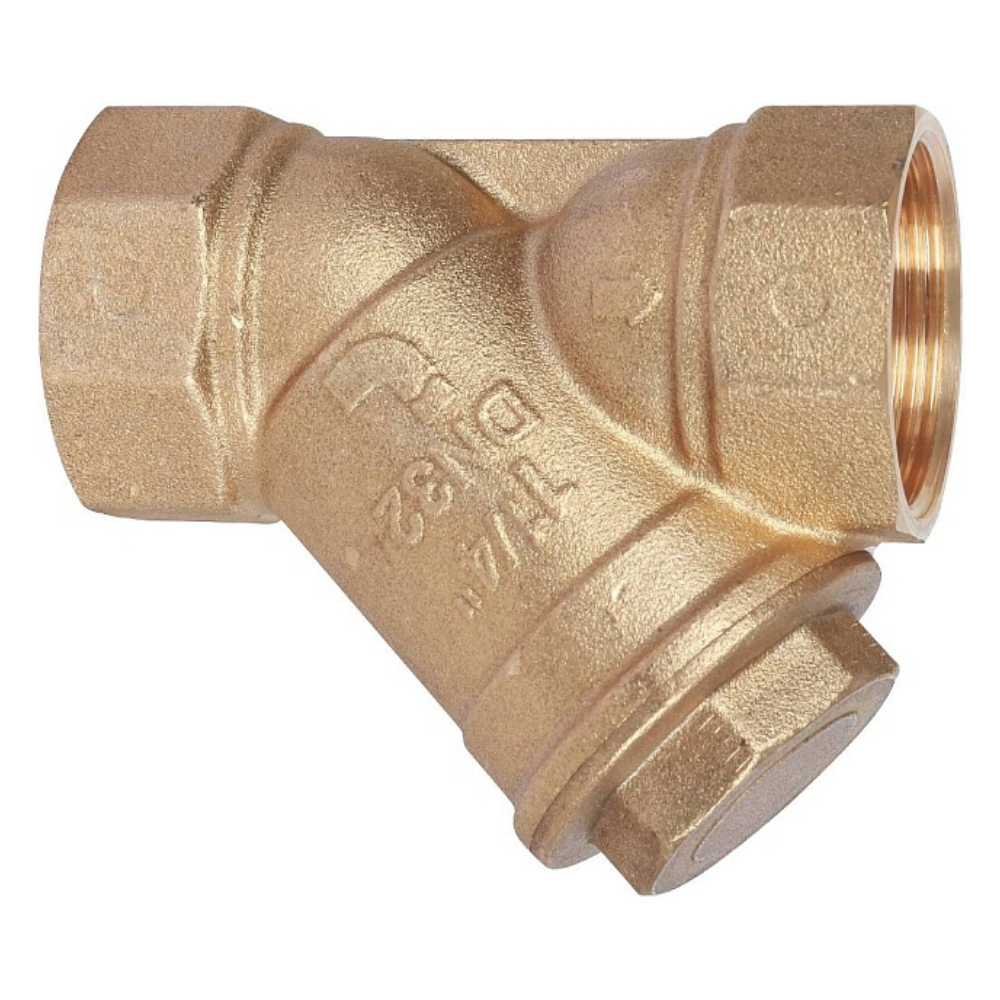

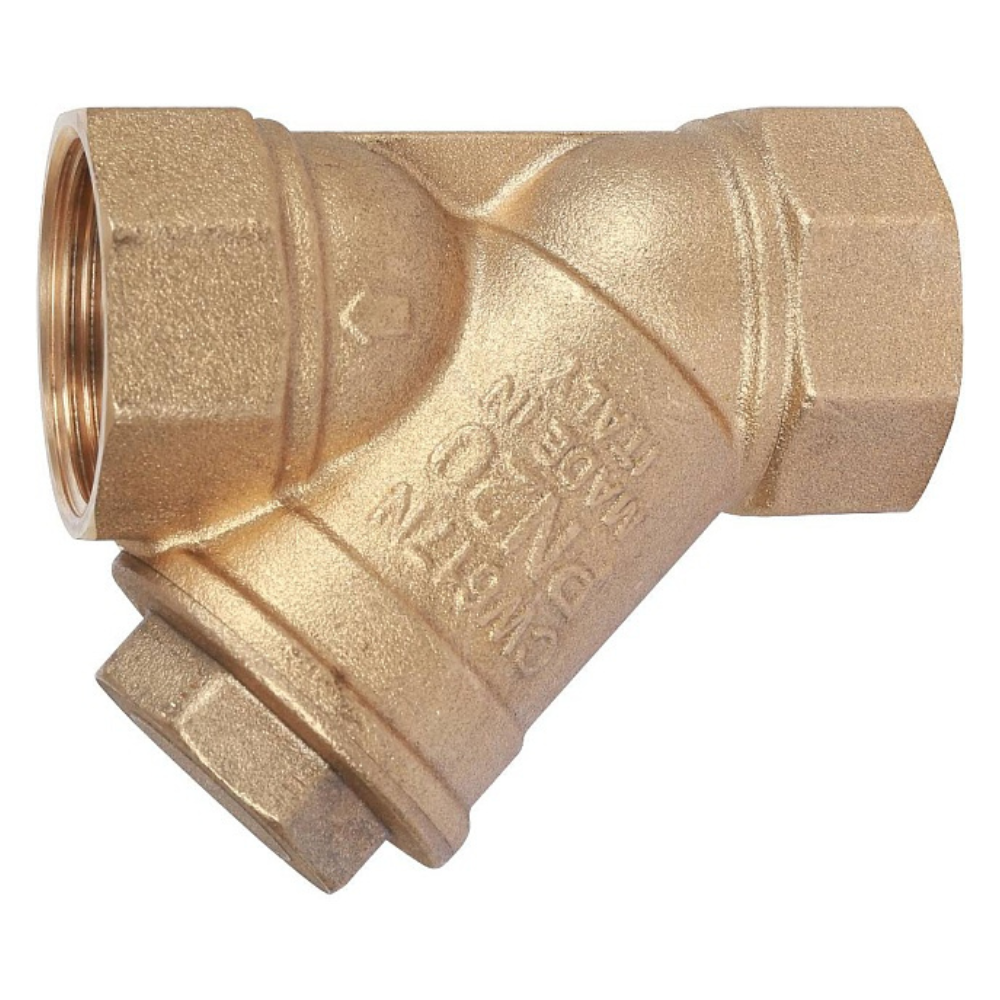

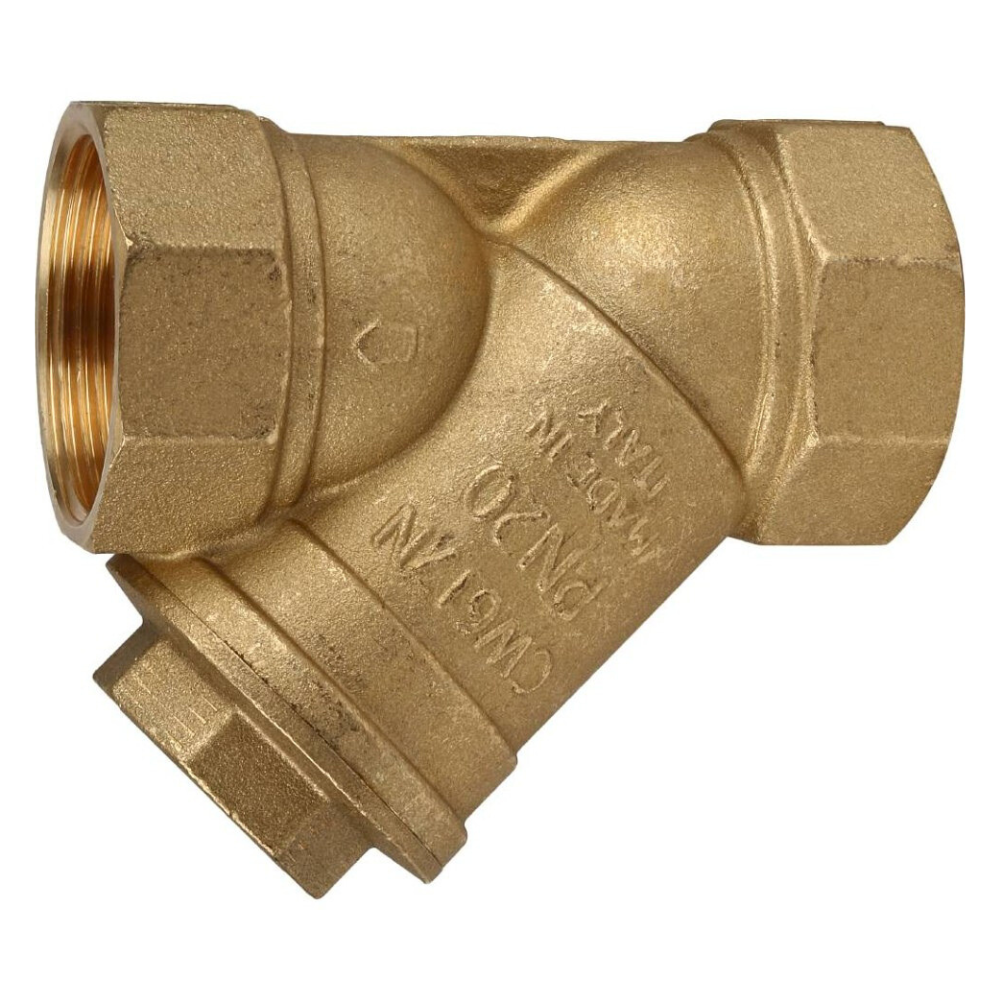

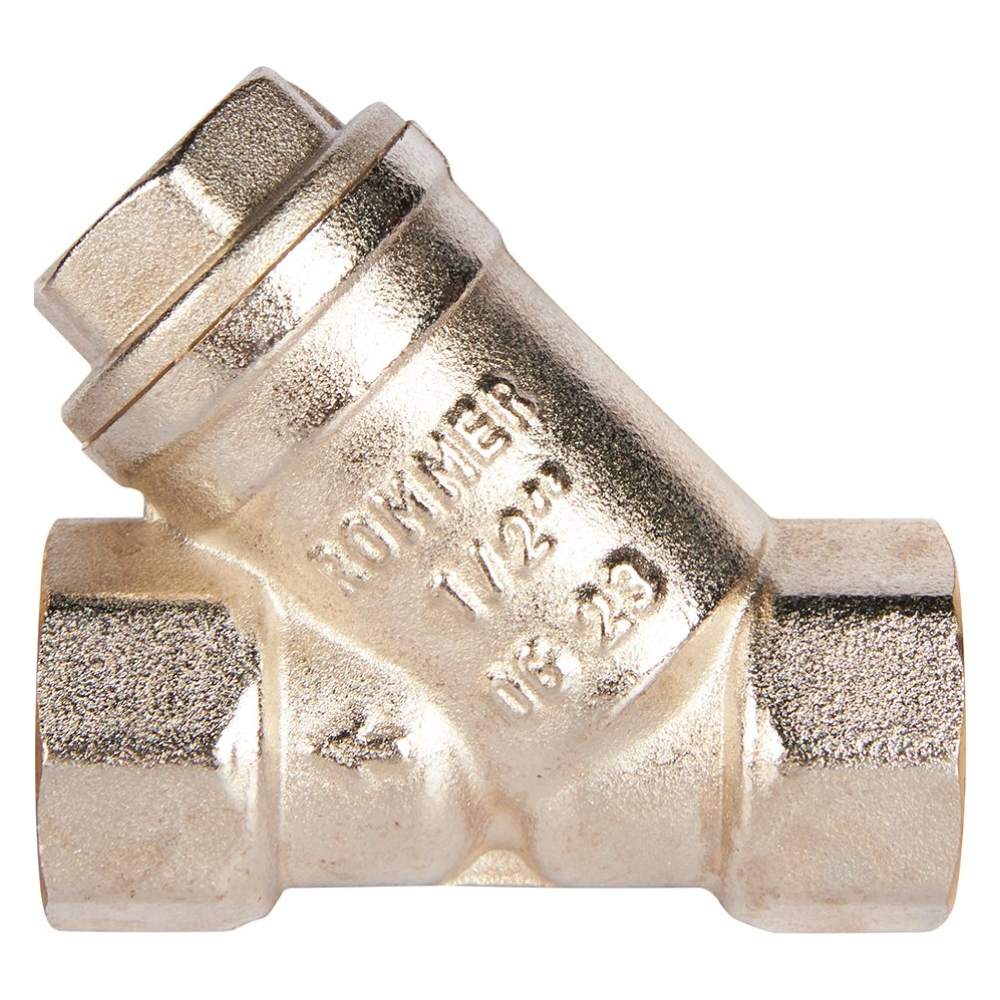

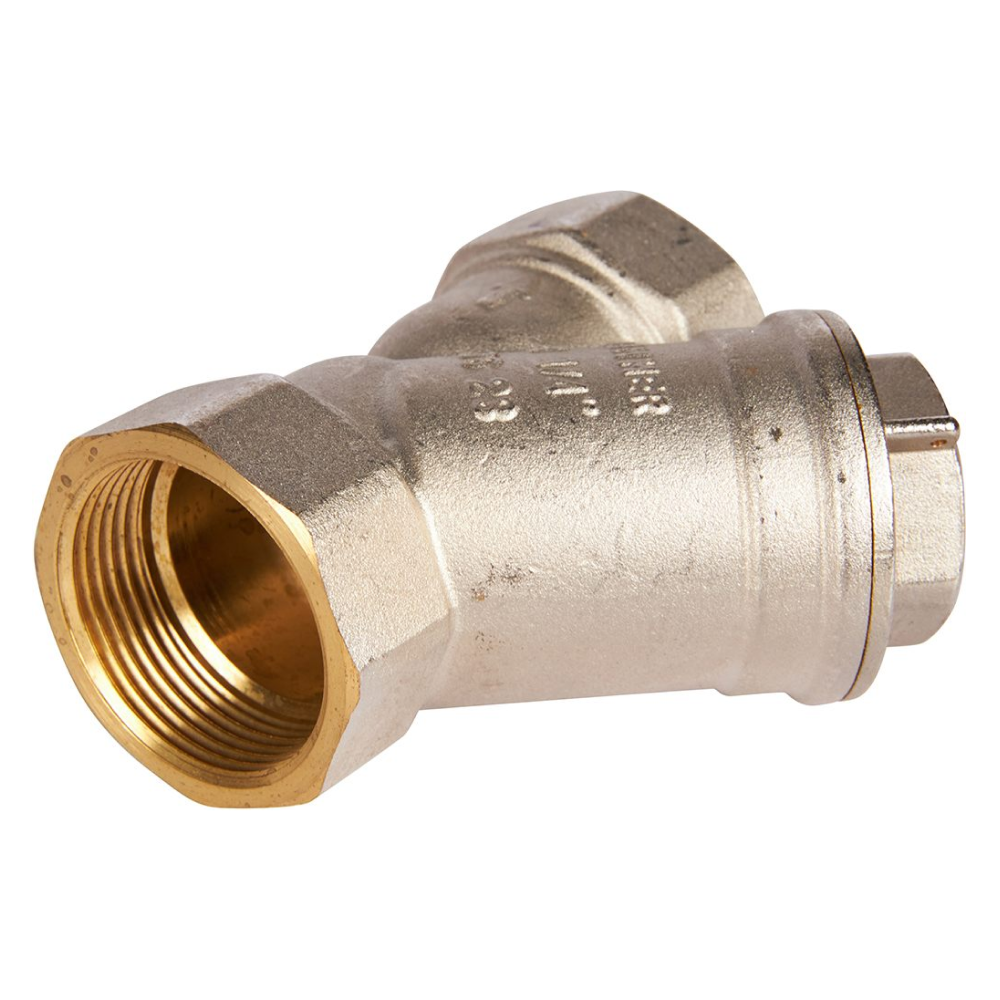

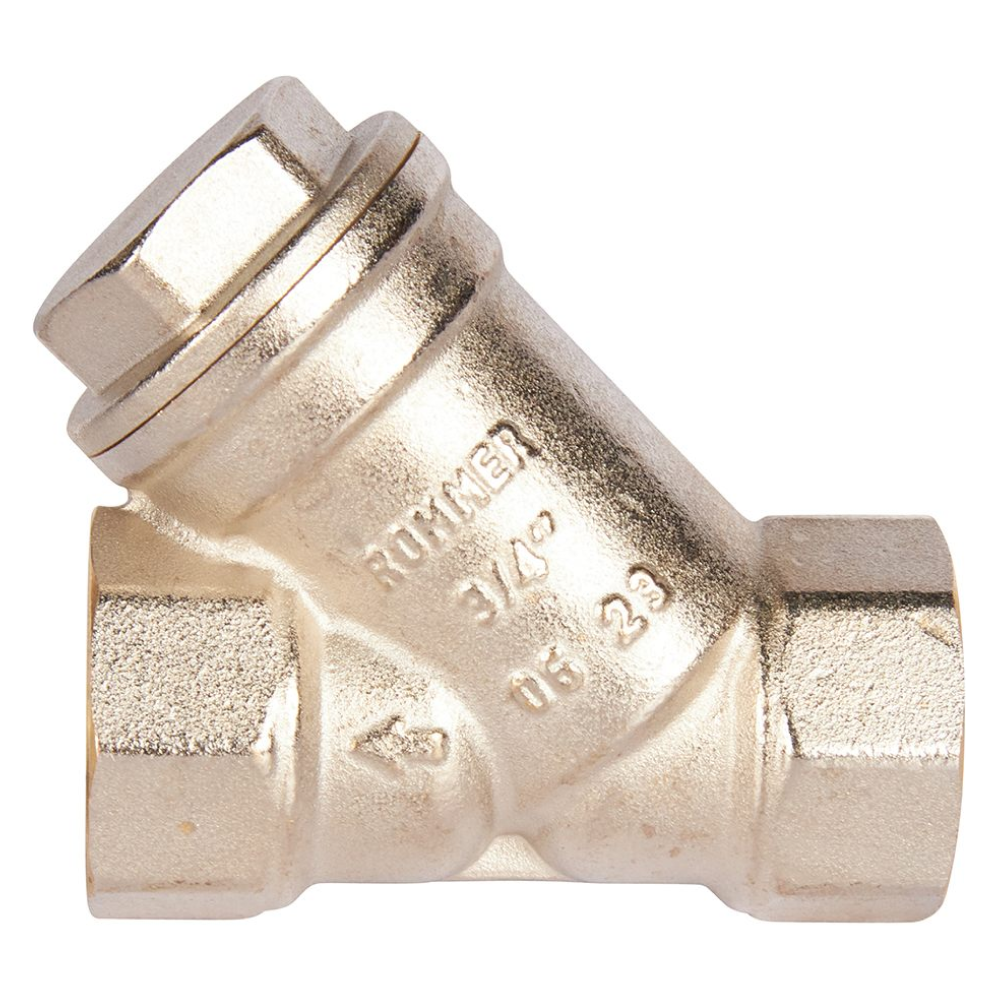

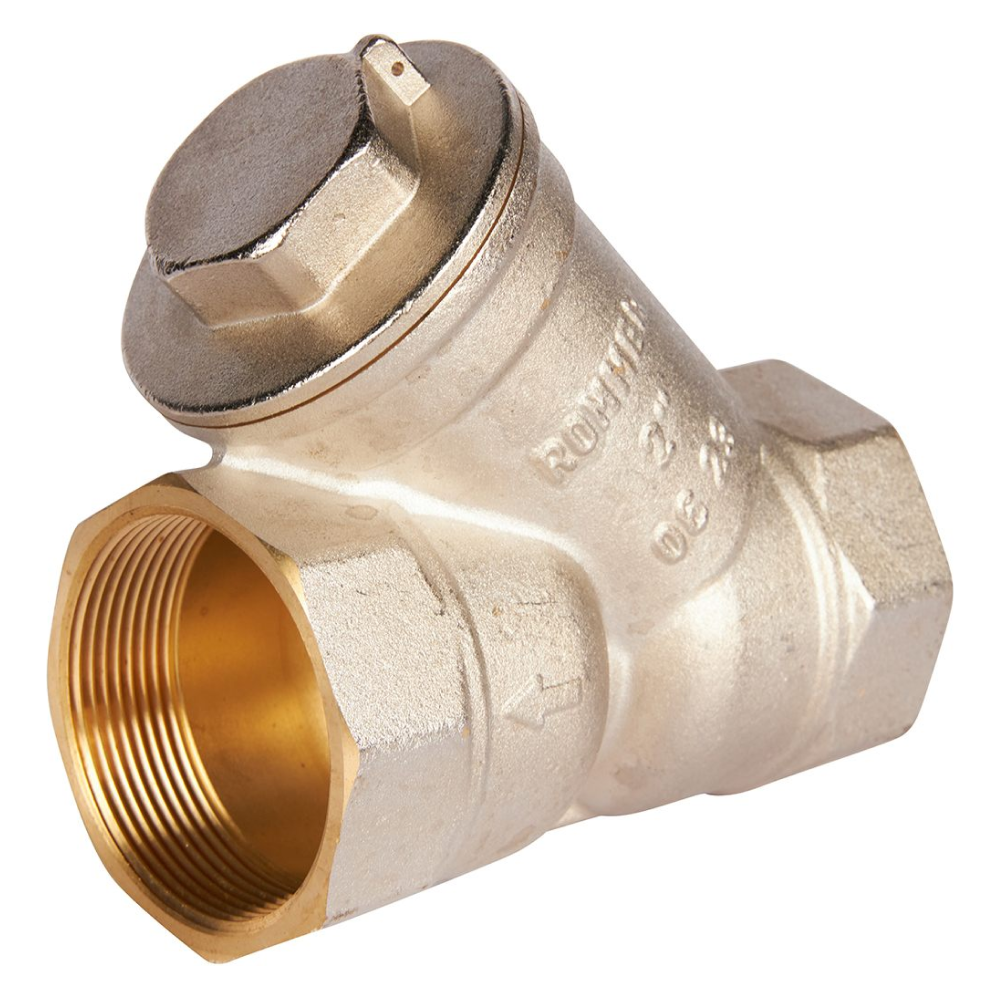

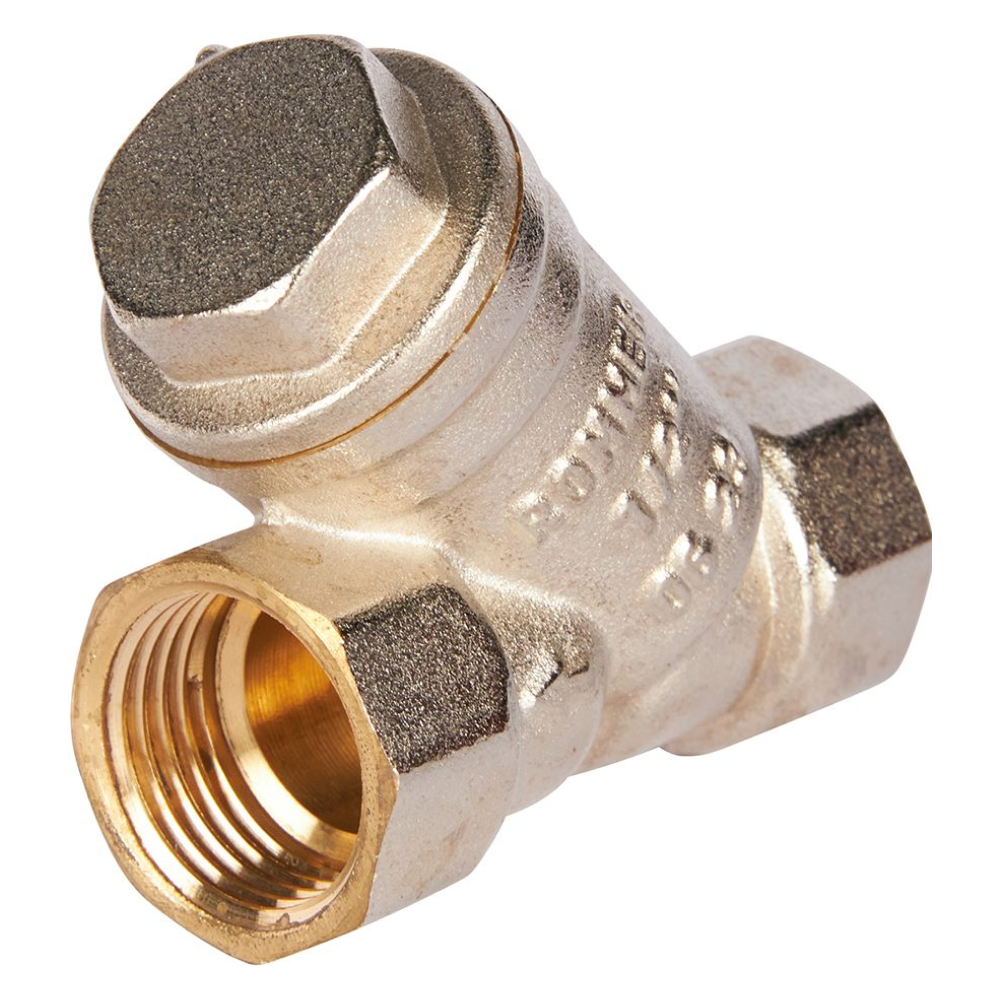

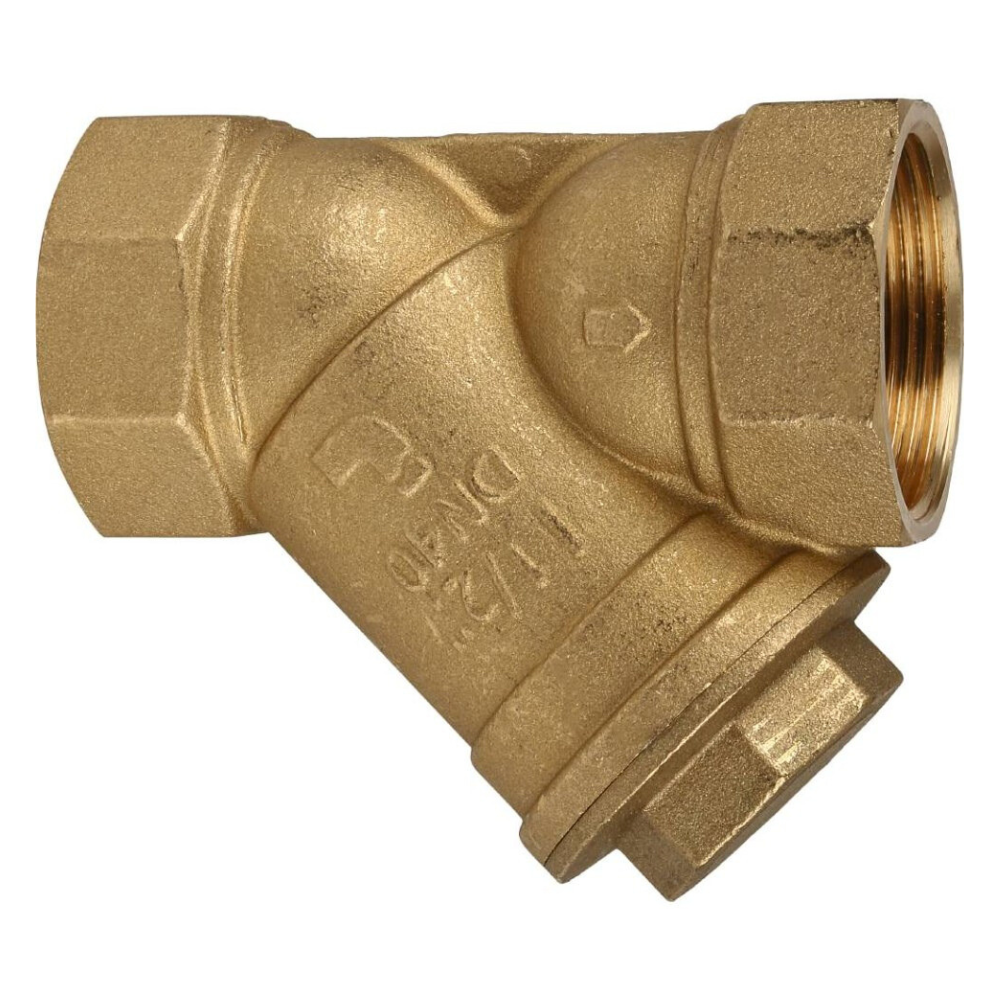

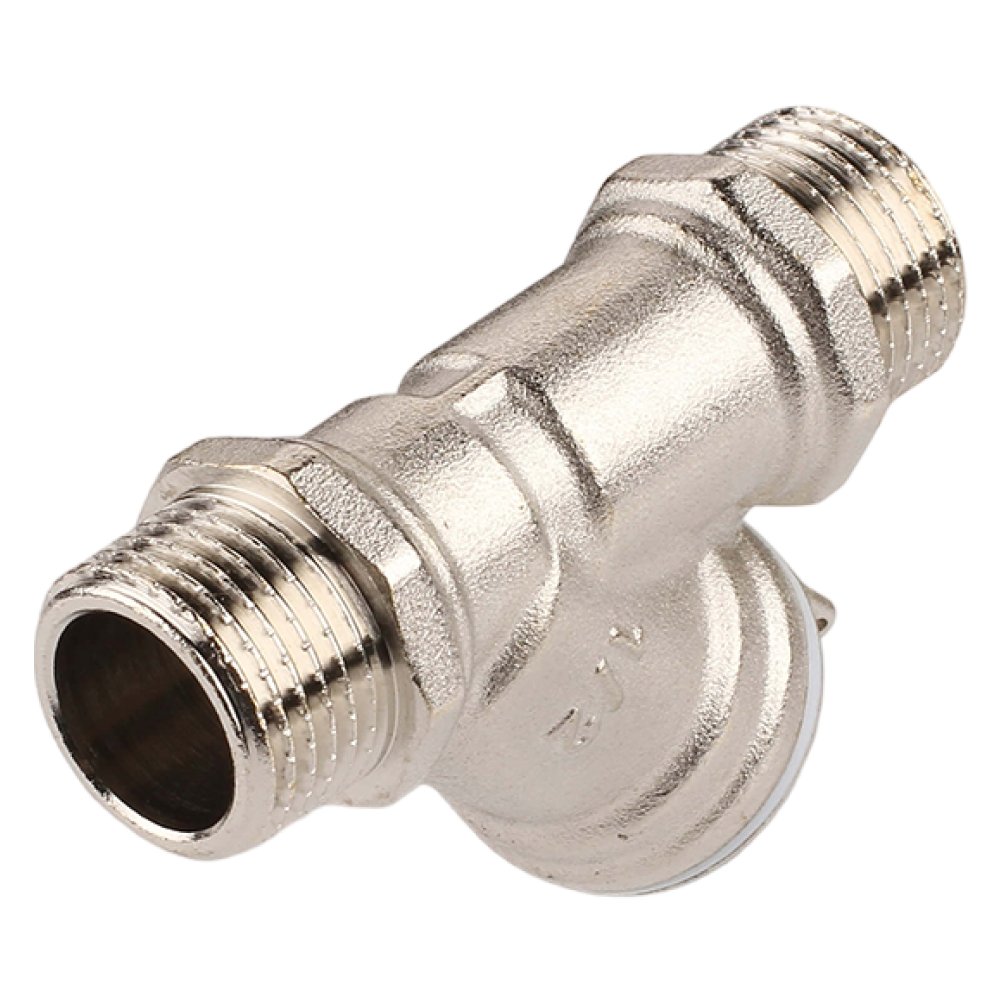

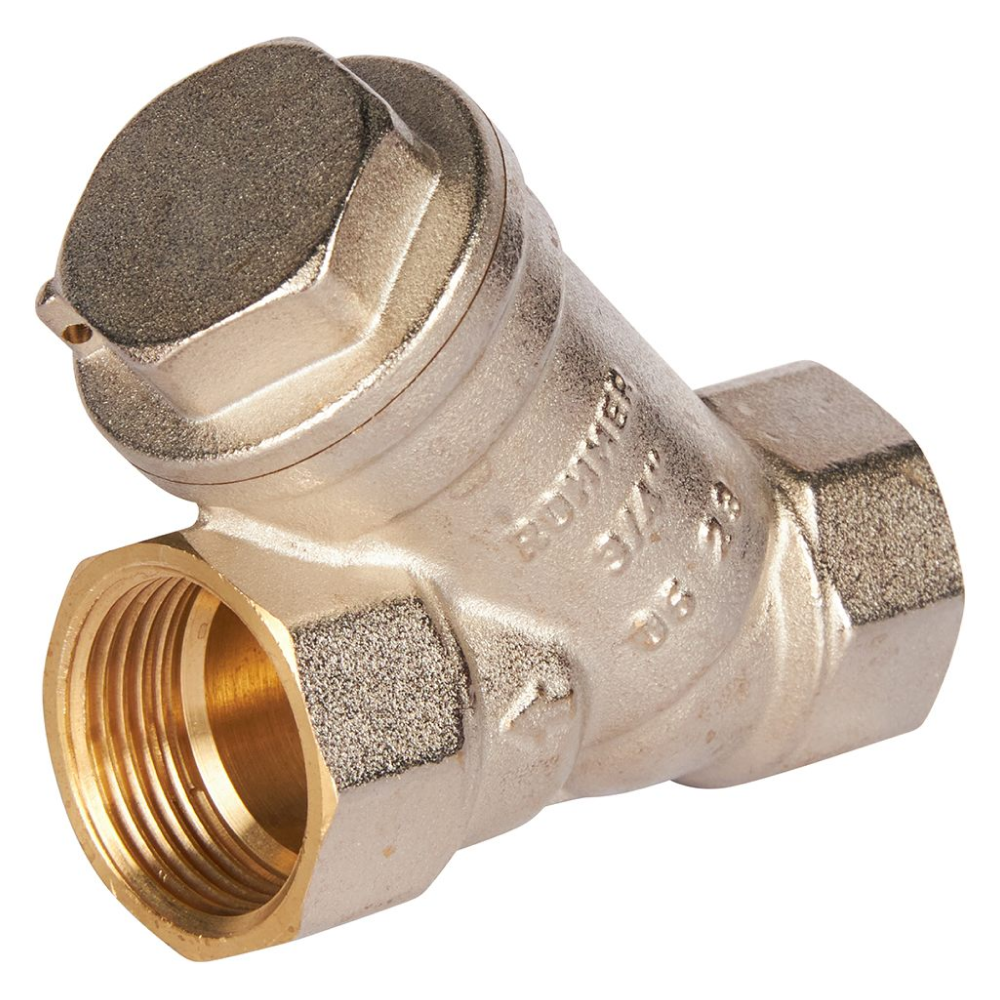

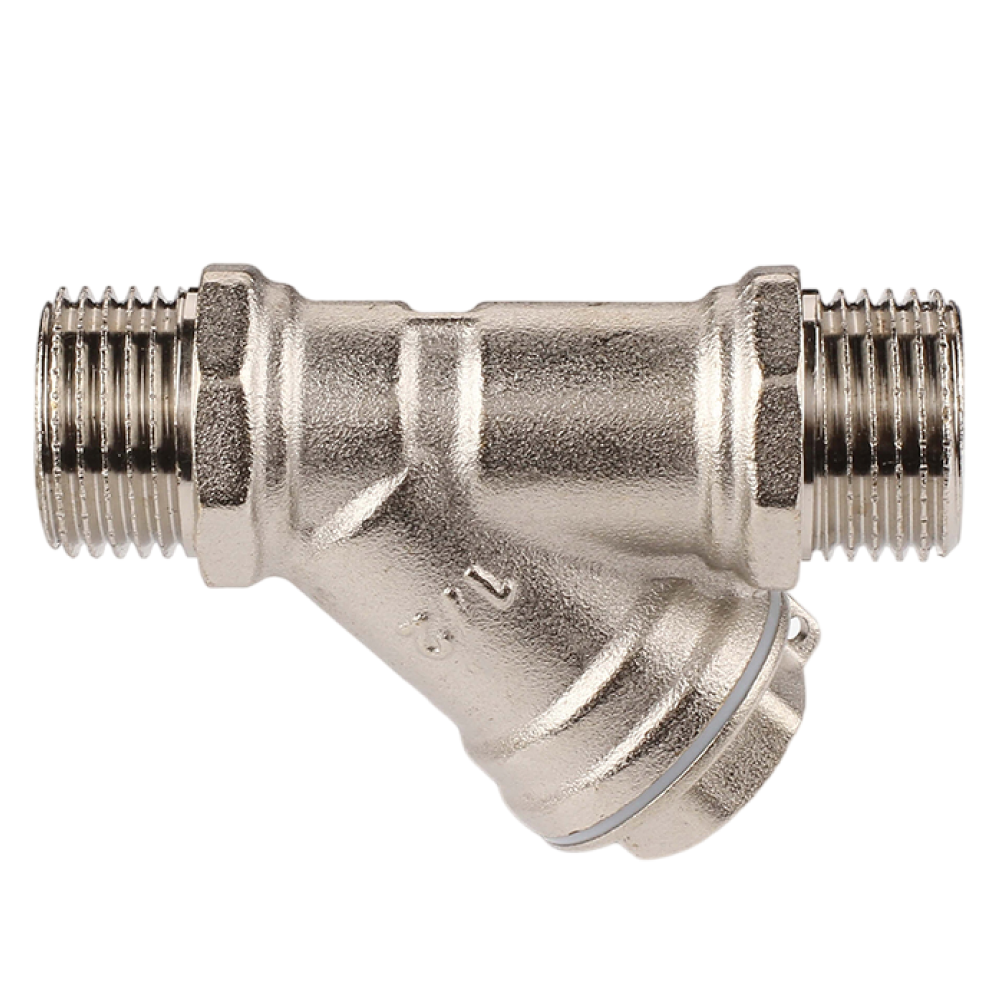

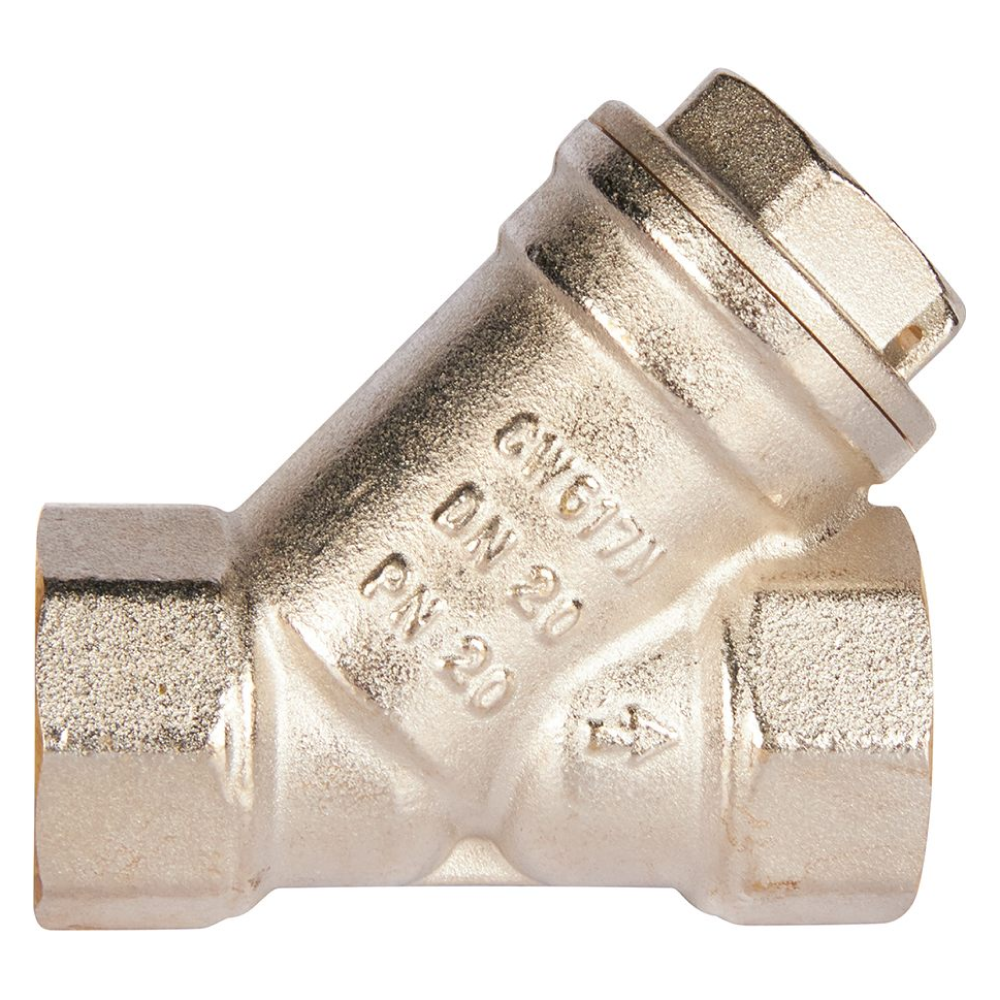

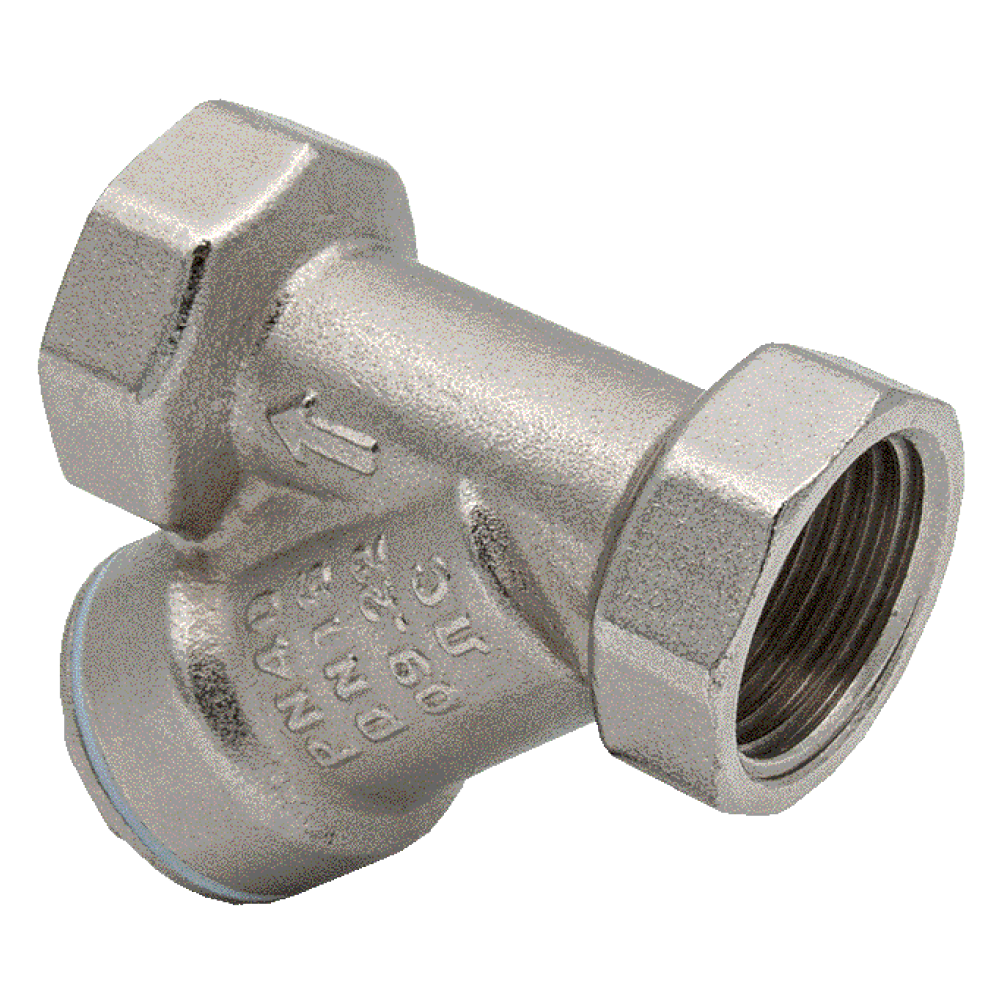

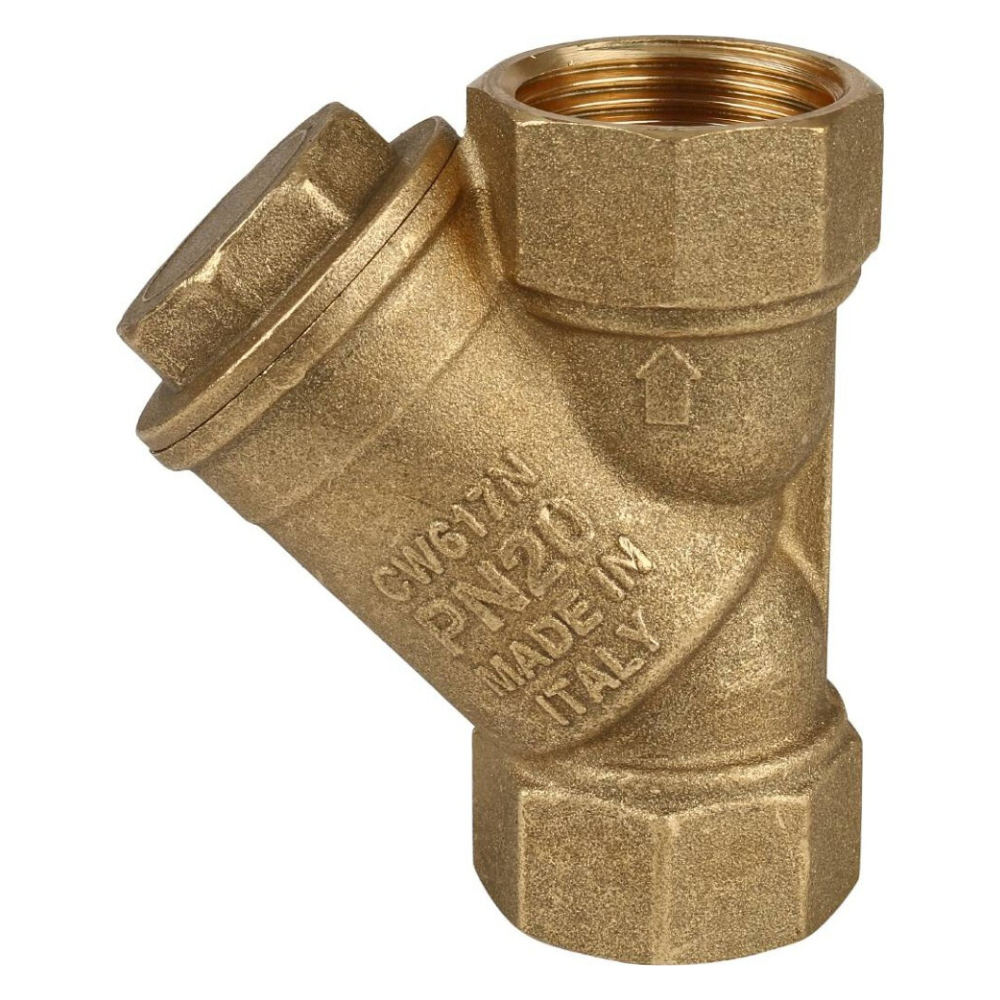

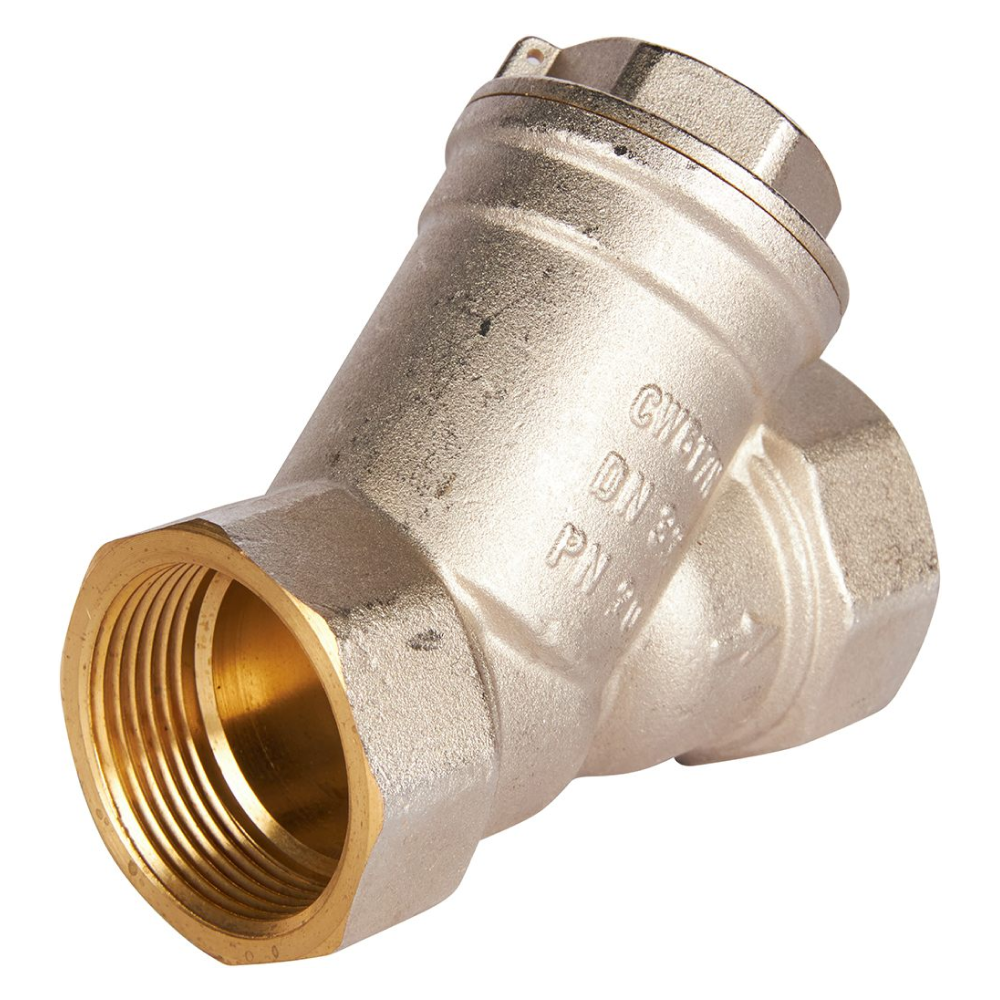

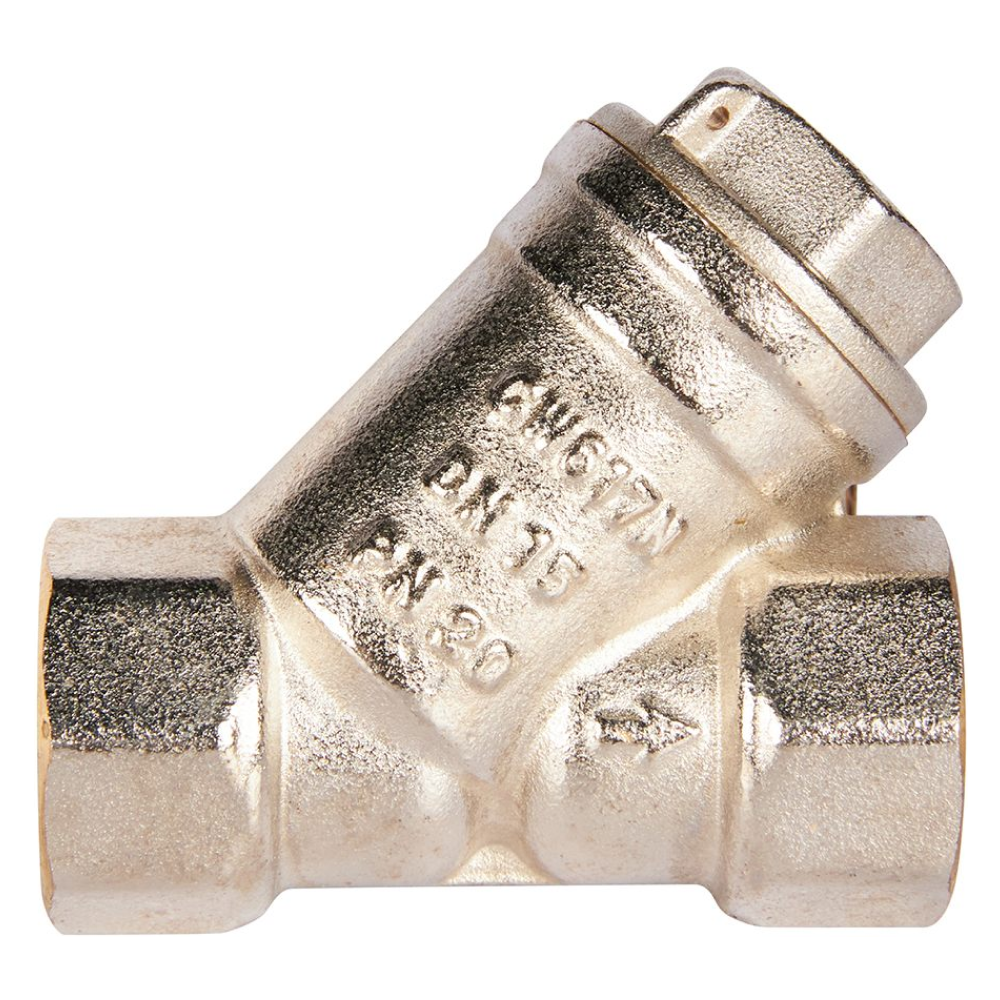

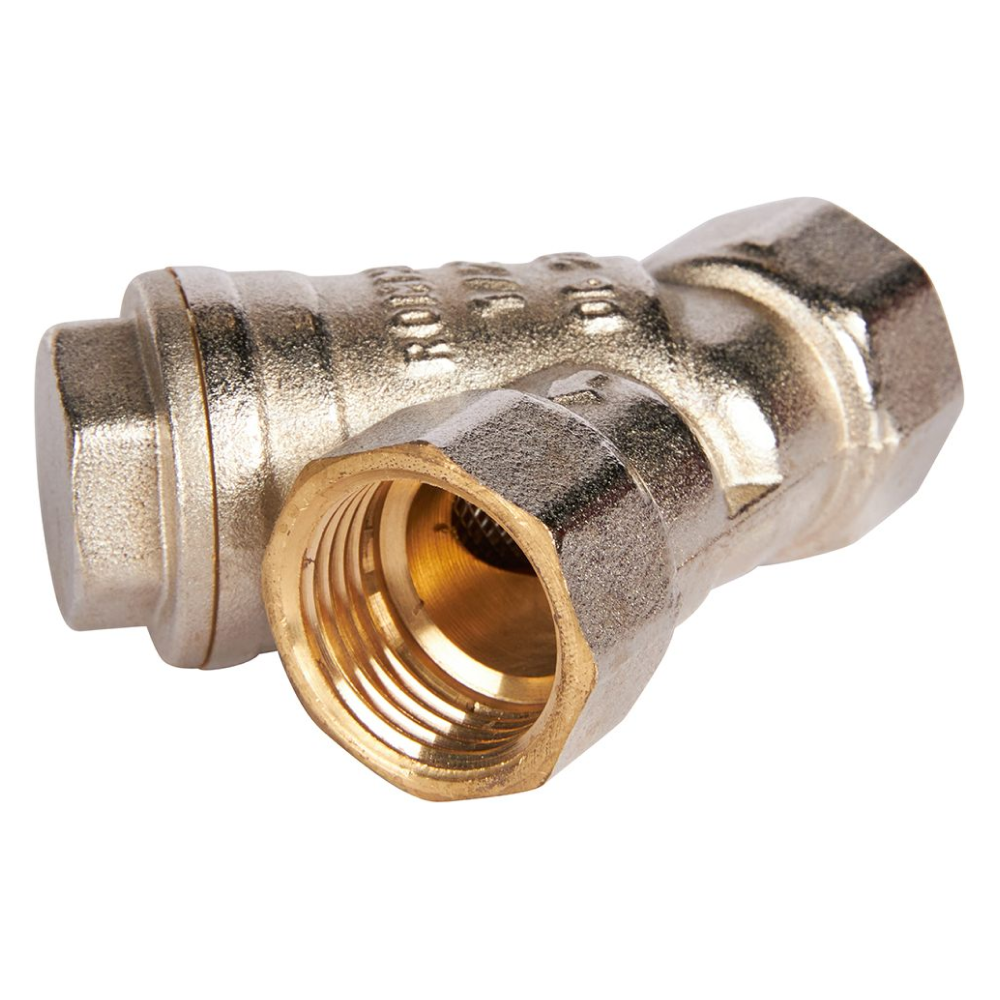

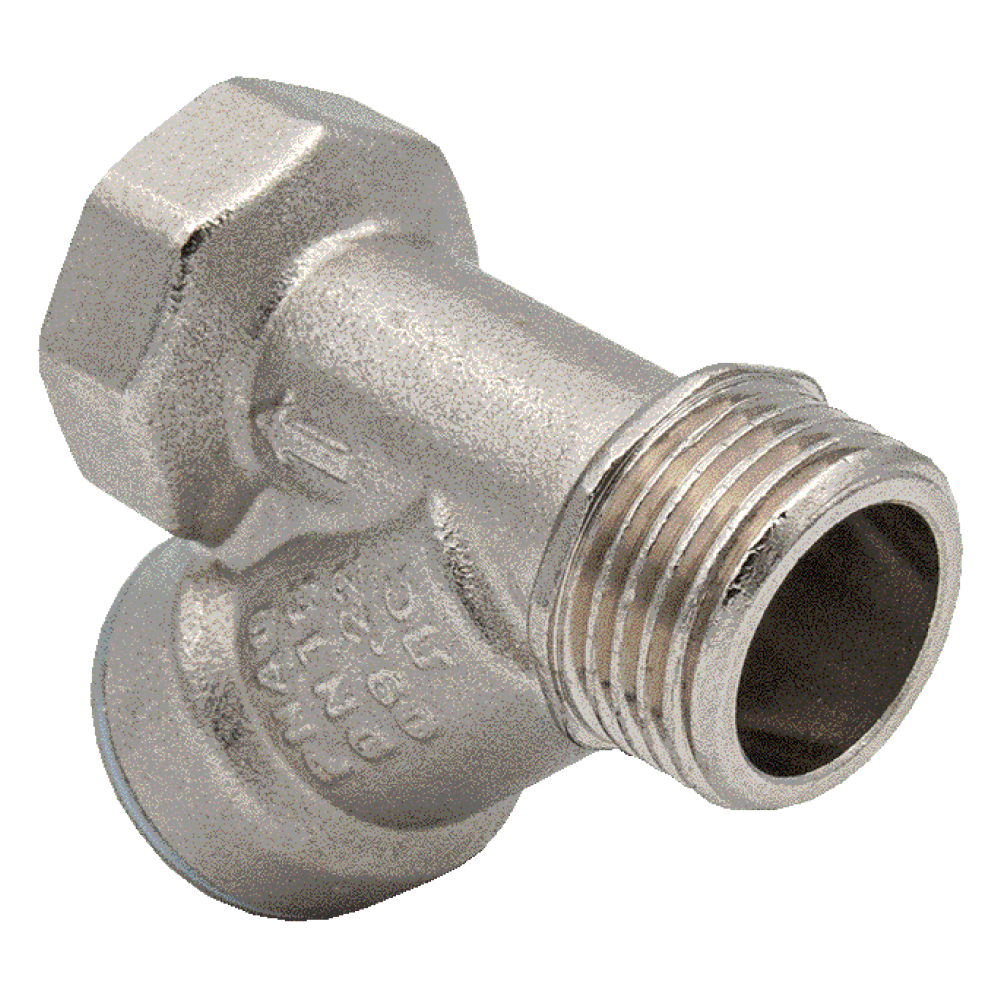

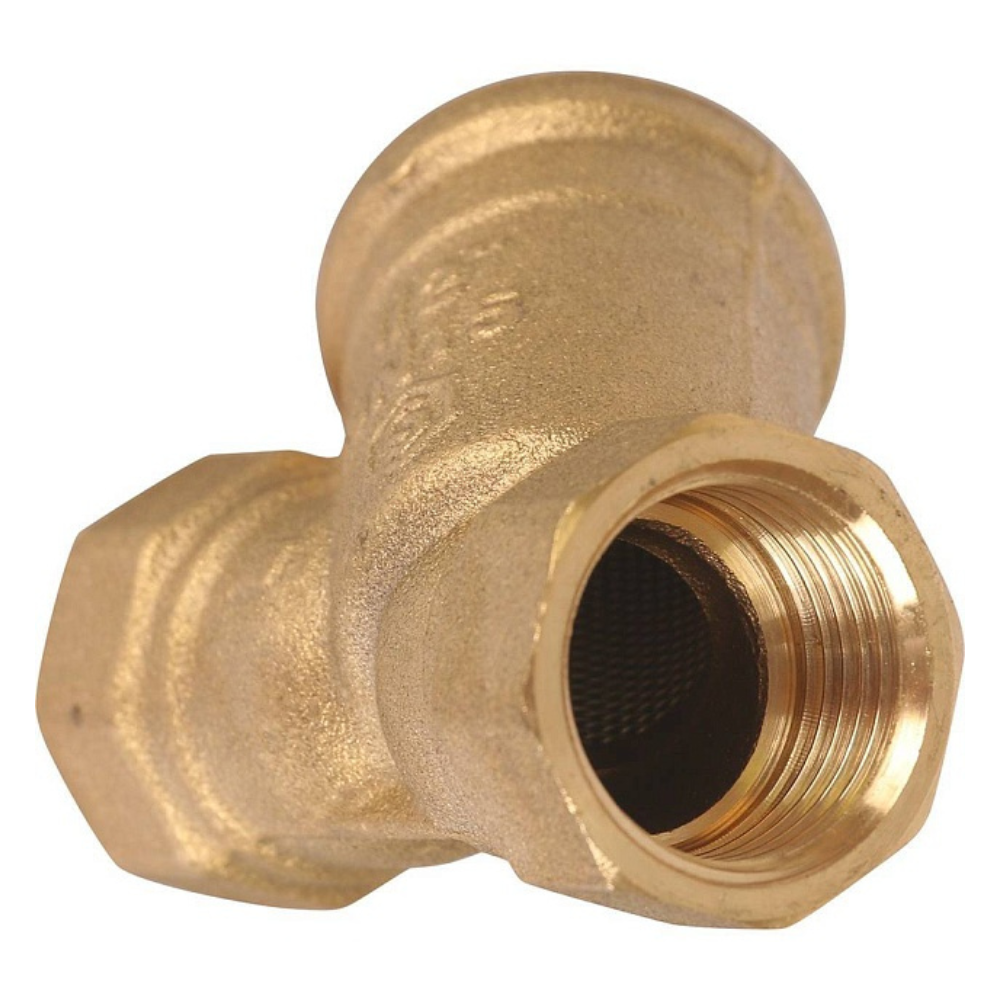

• косые (У-образные).

Конструкция и принцип работы сетчатого фильтра

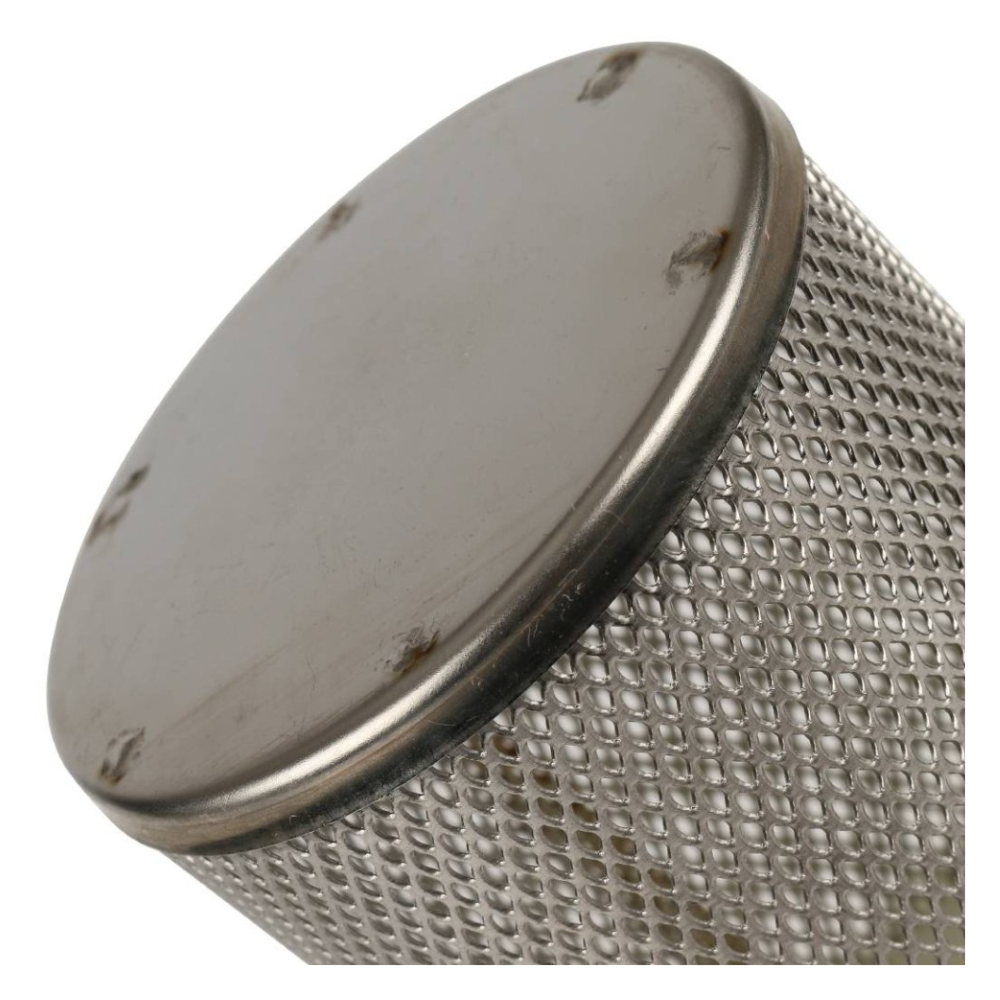

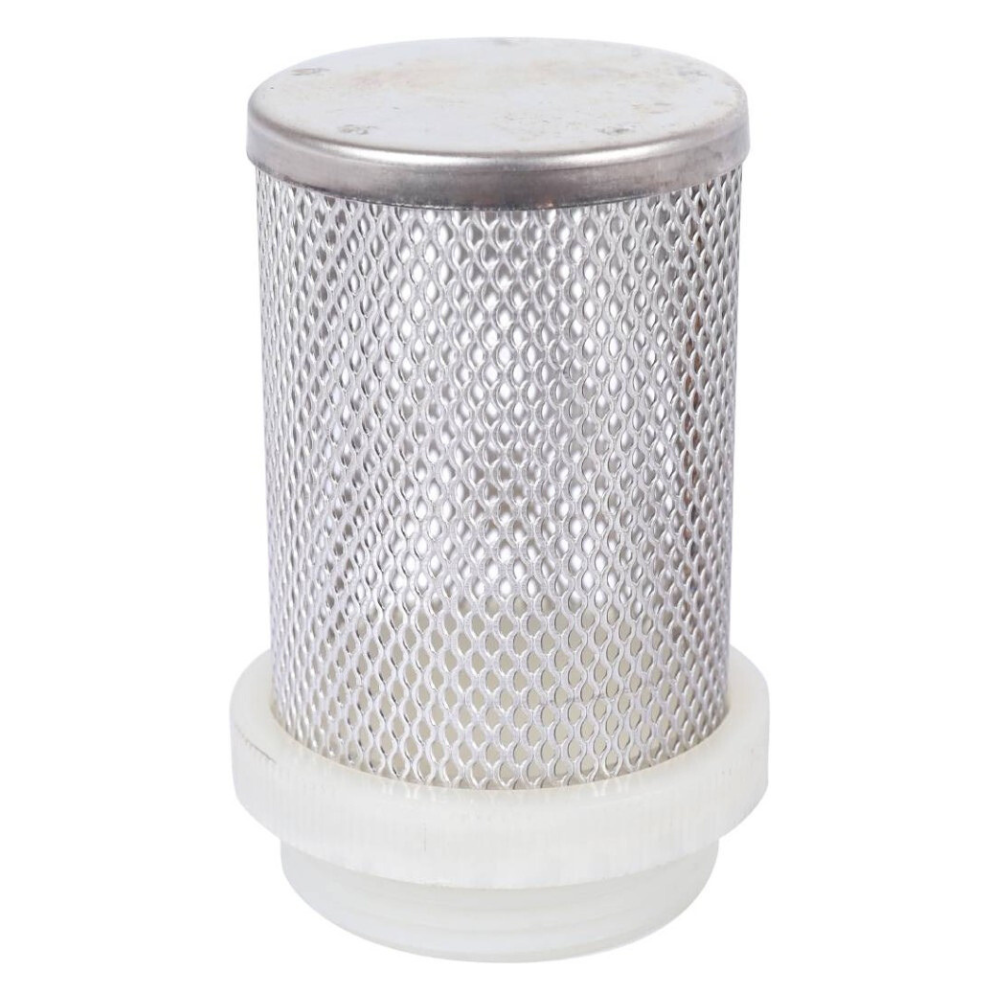

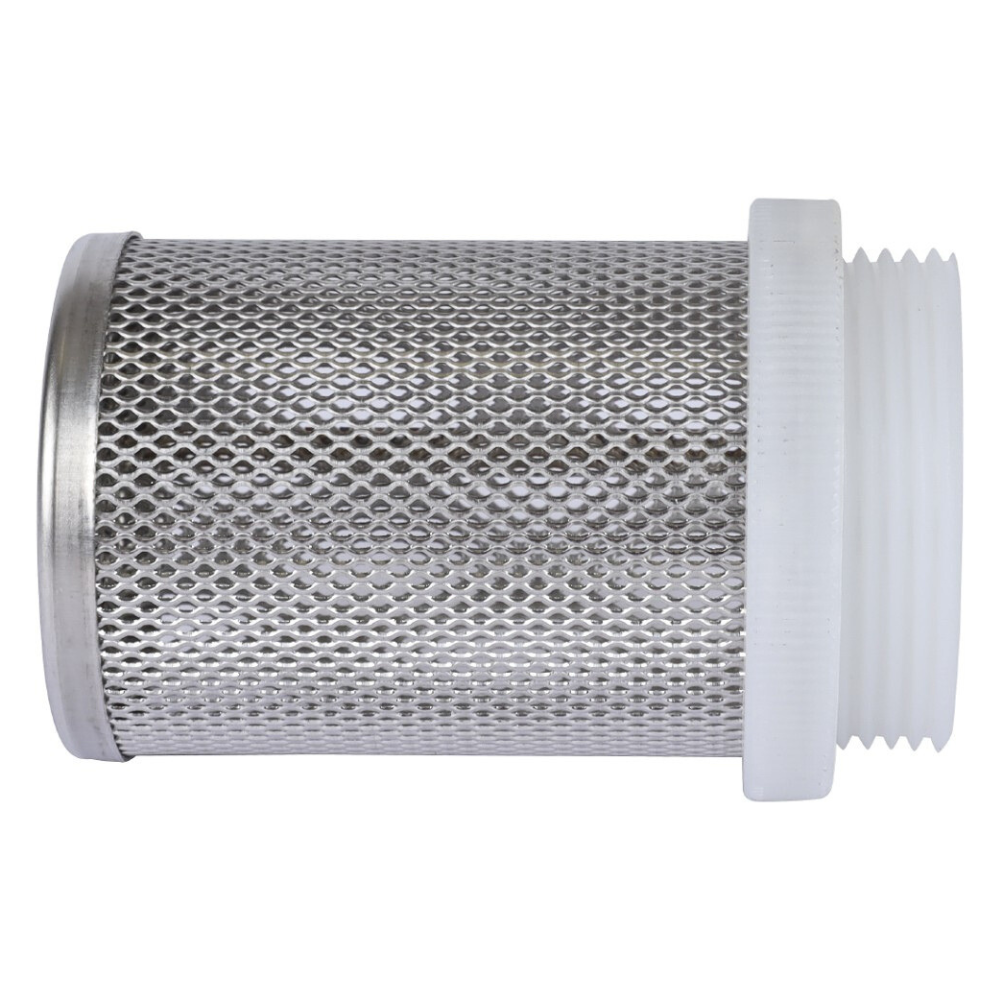

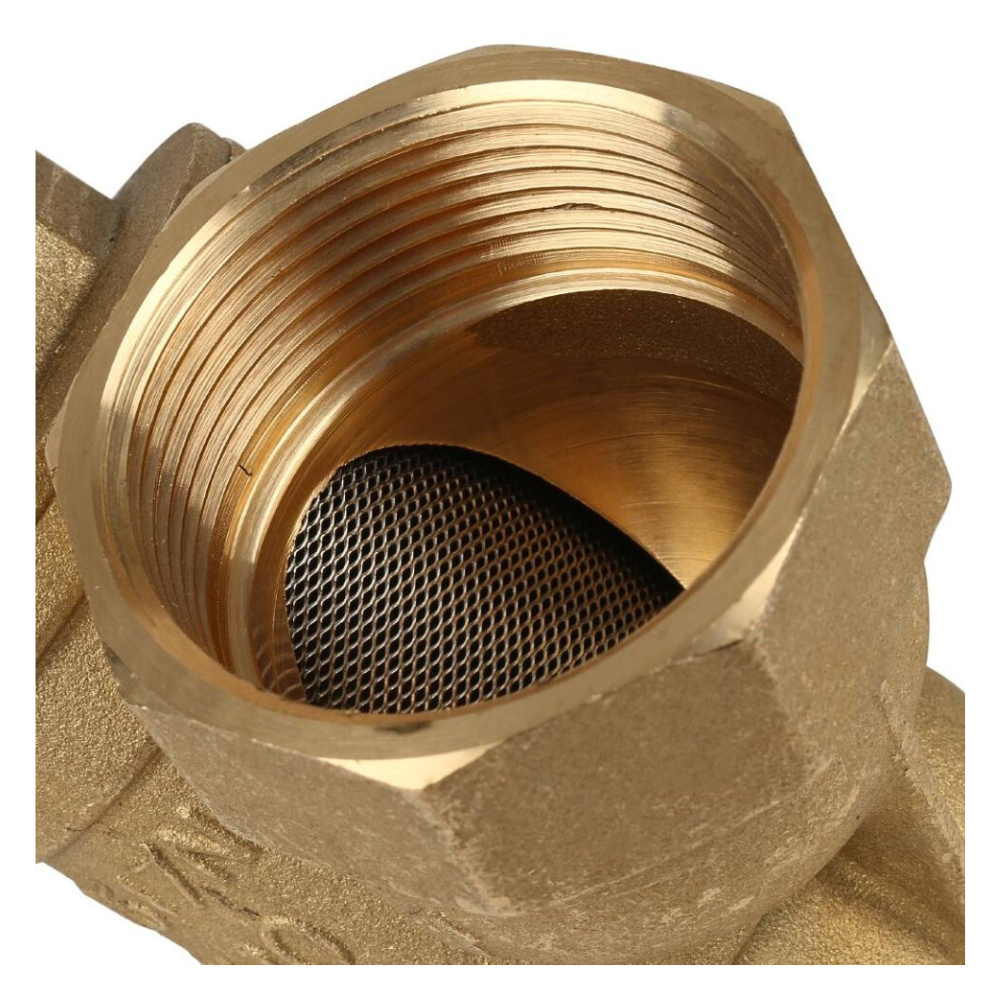

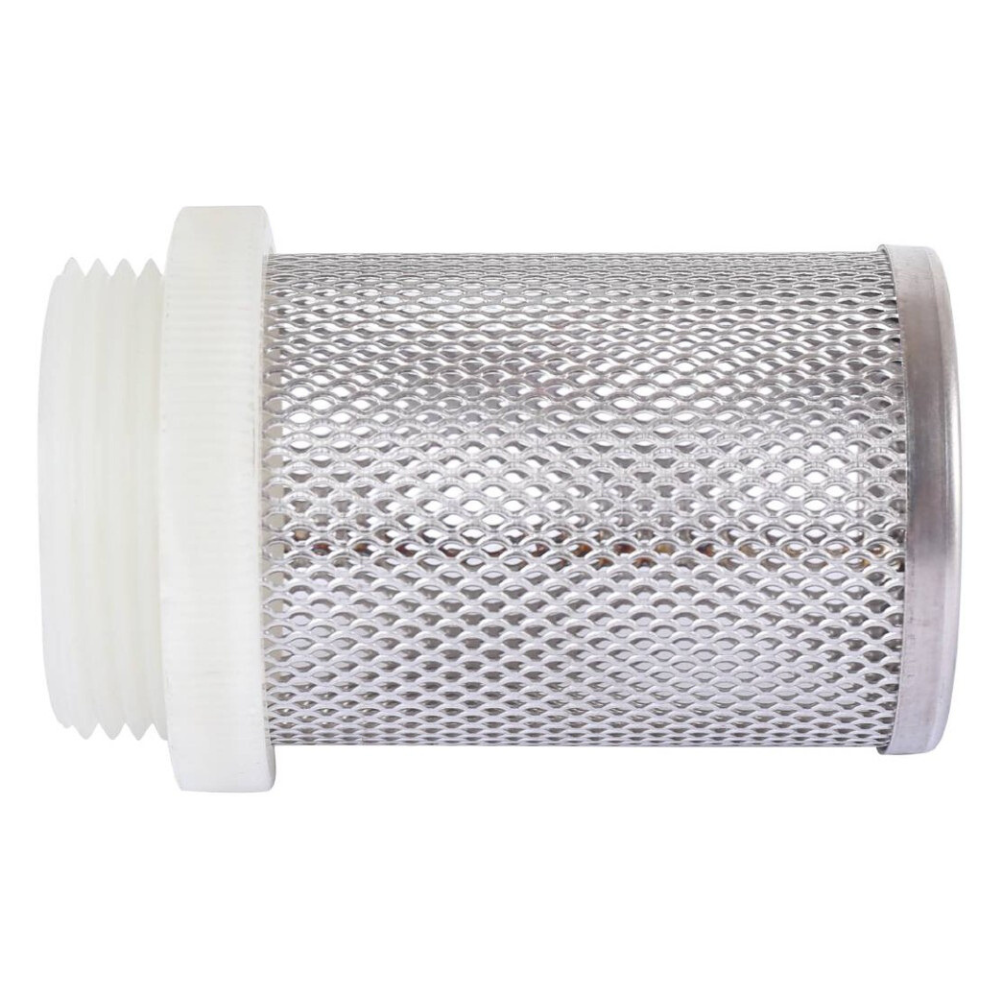

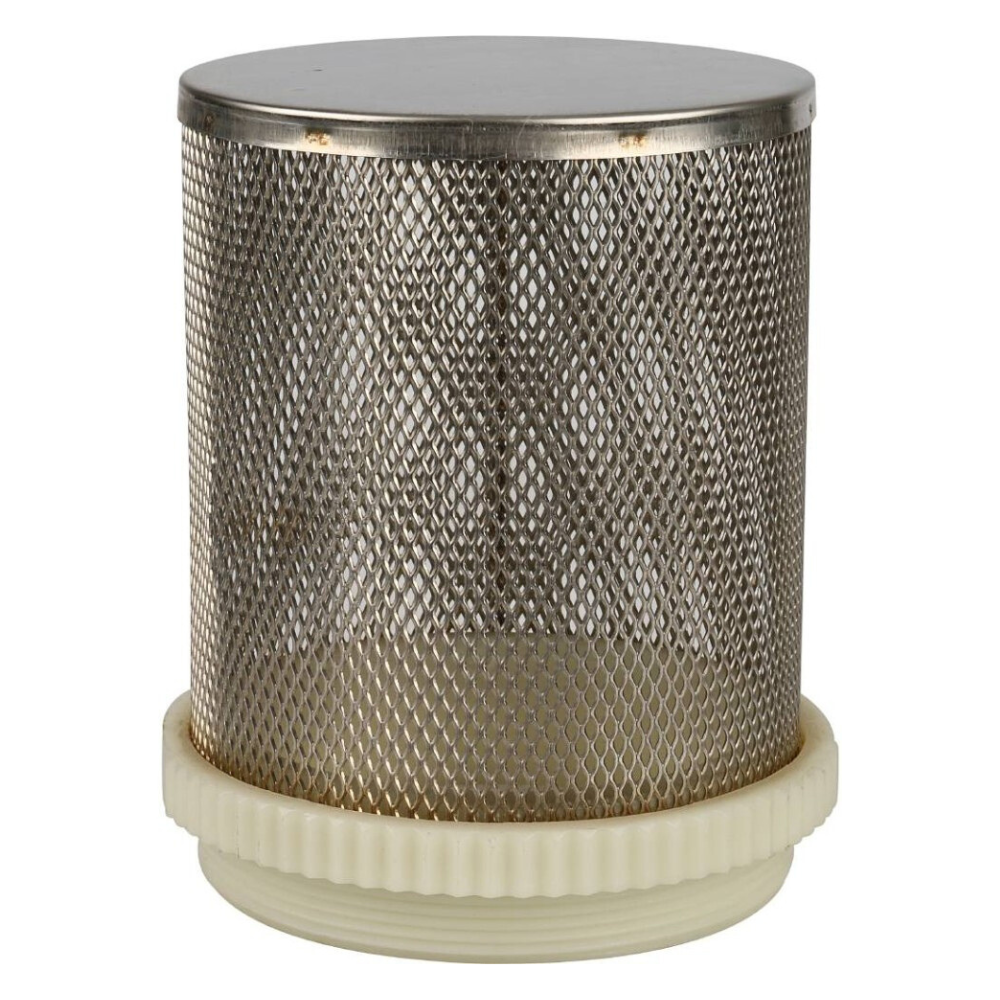

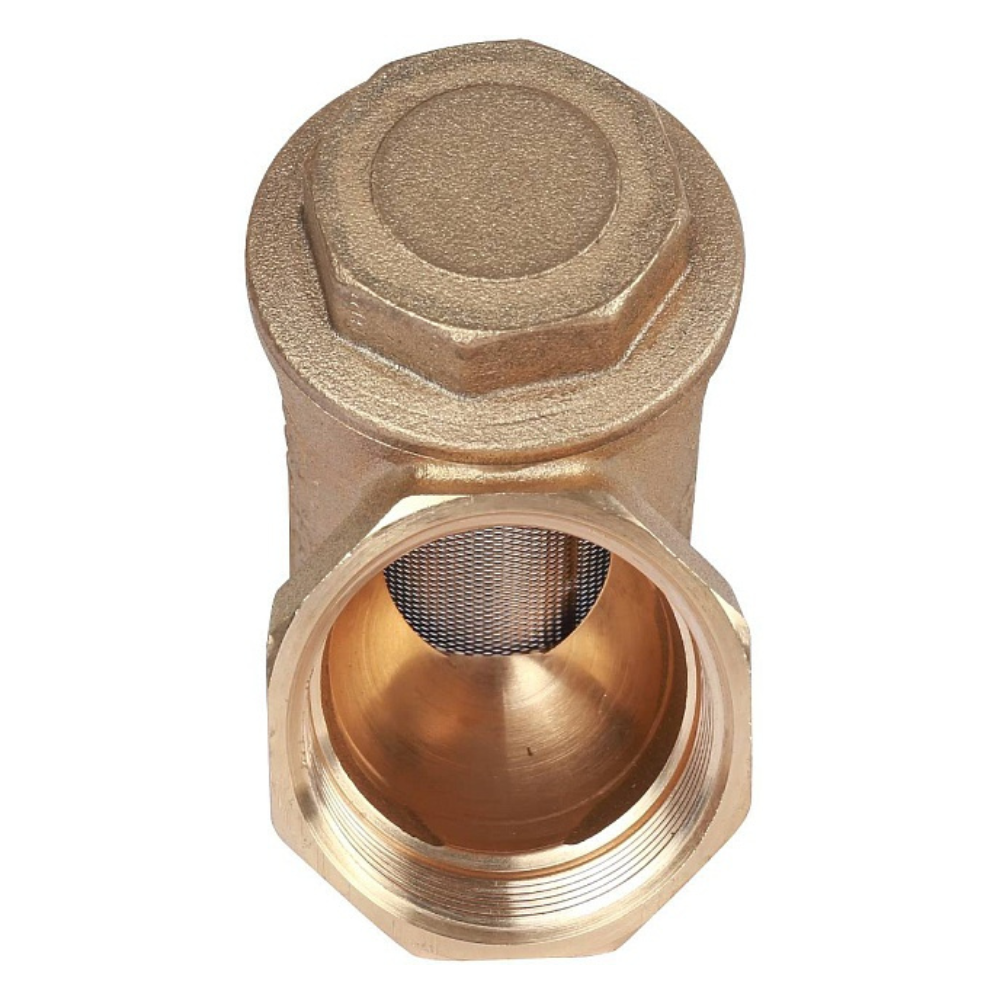

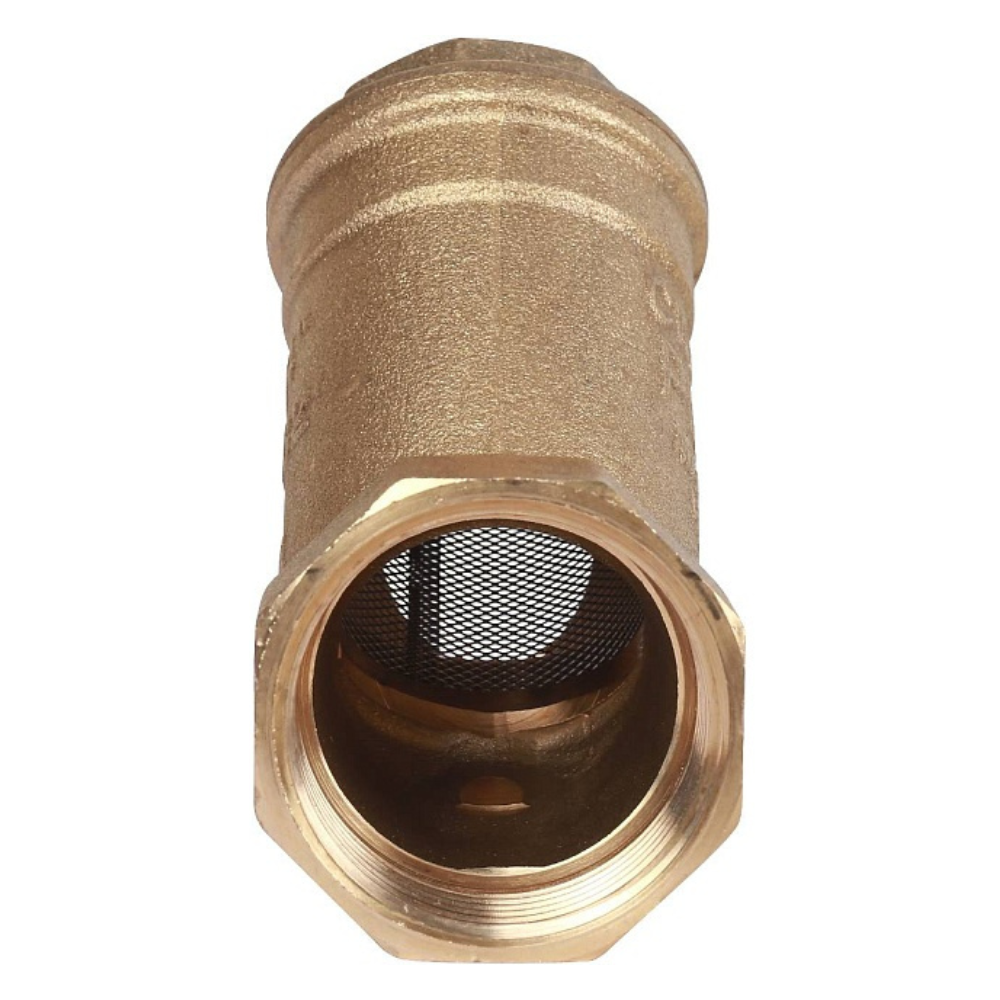

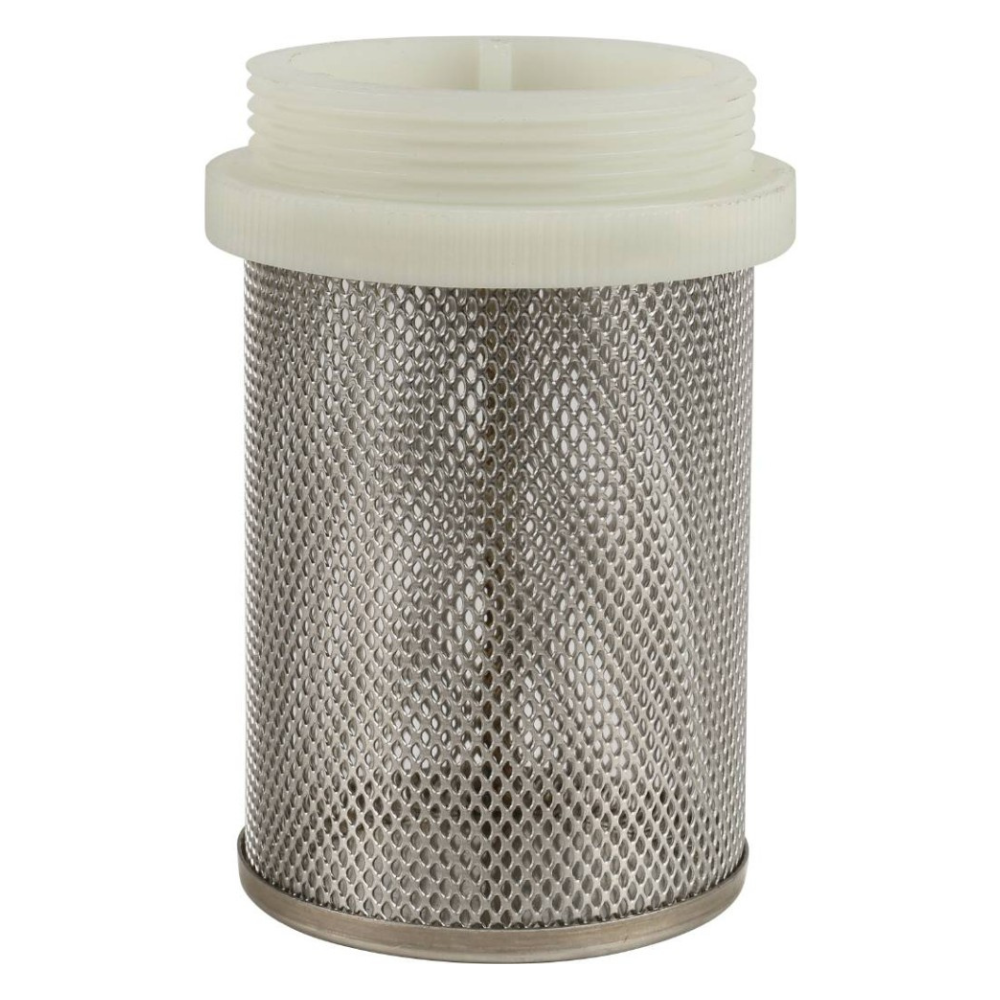

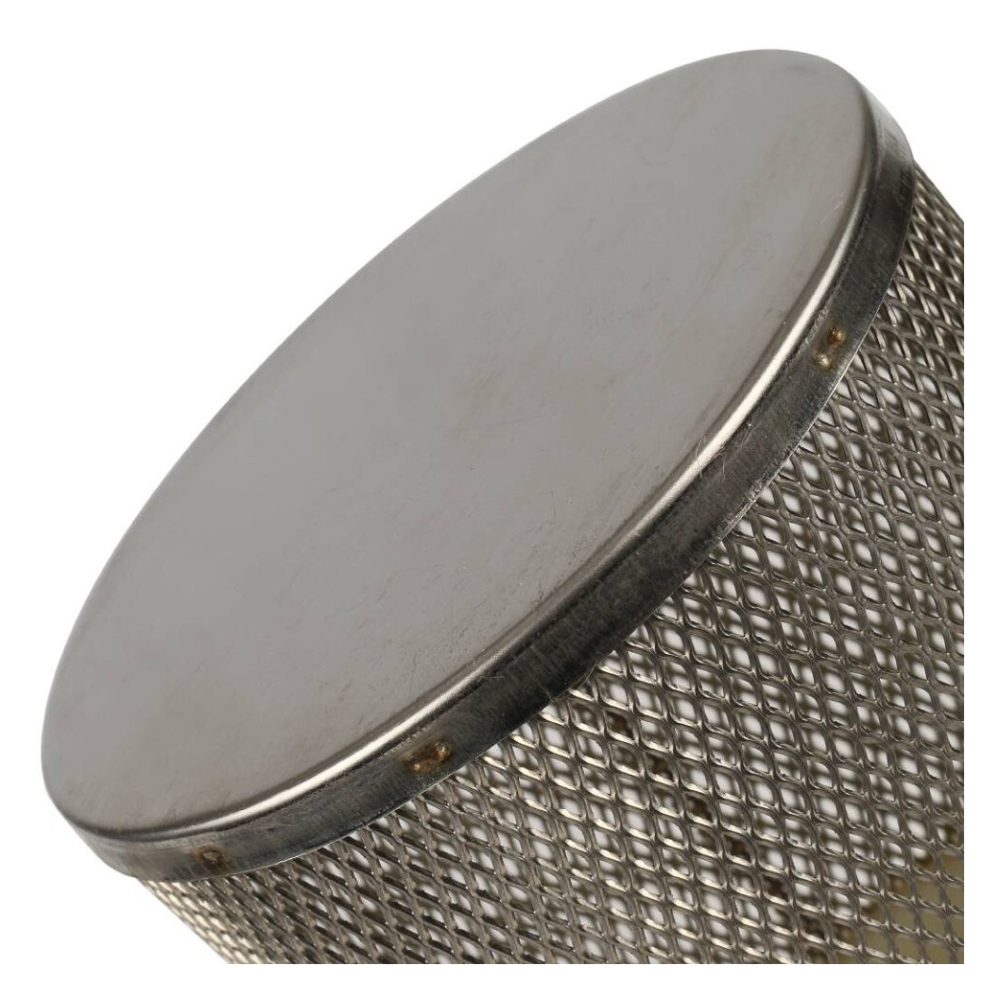

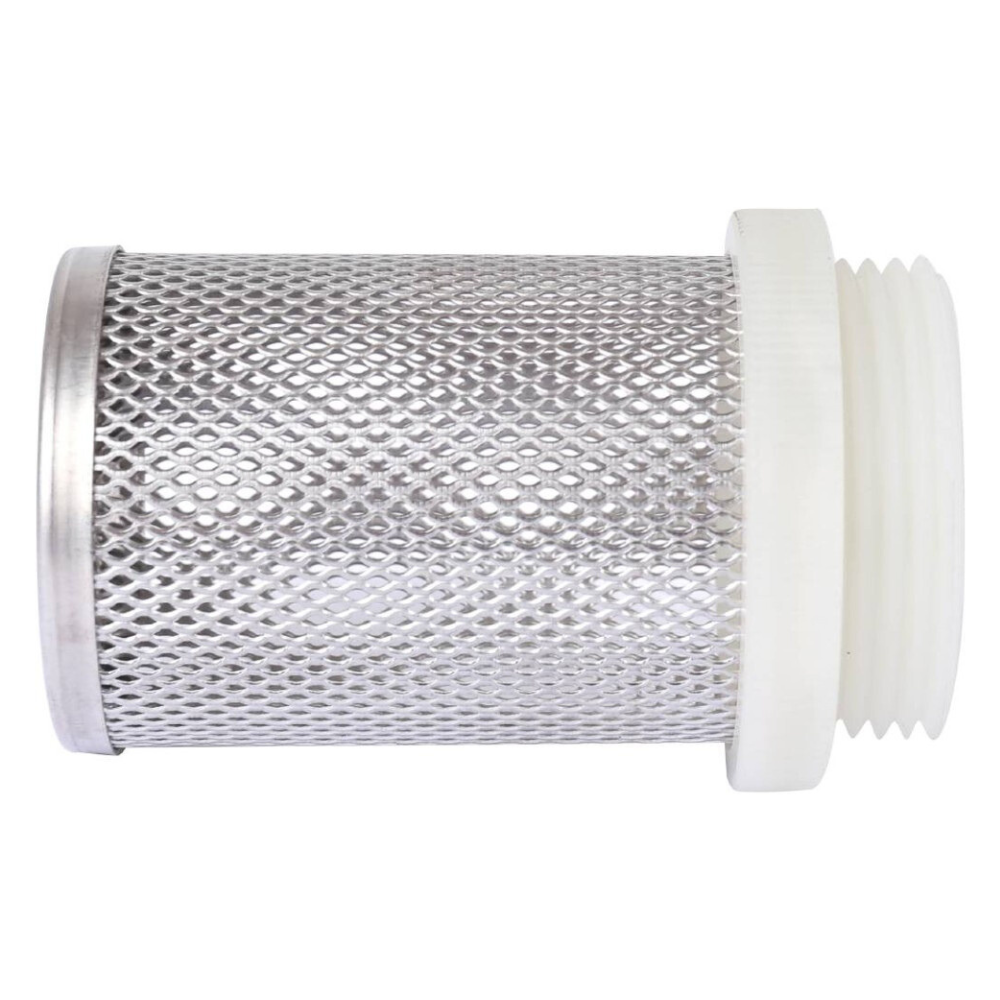

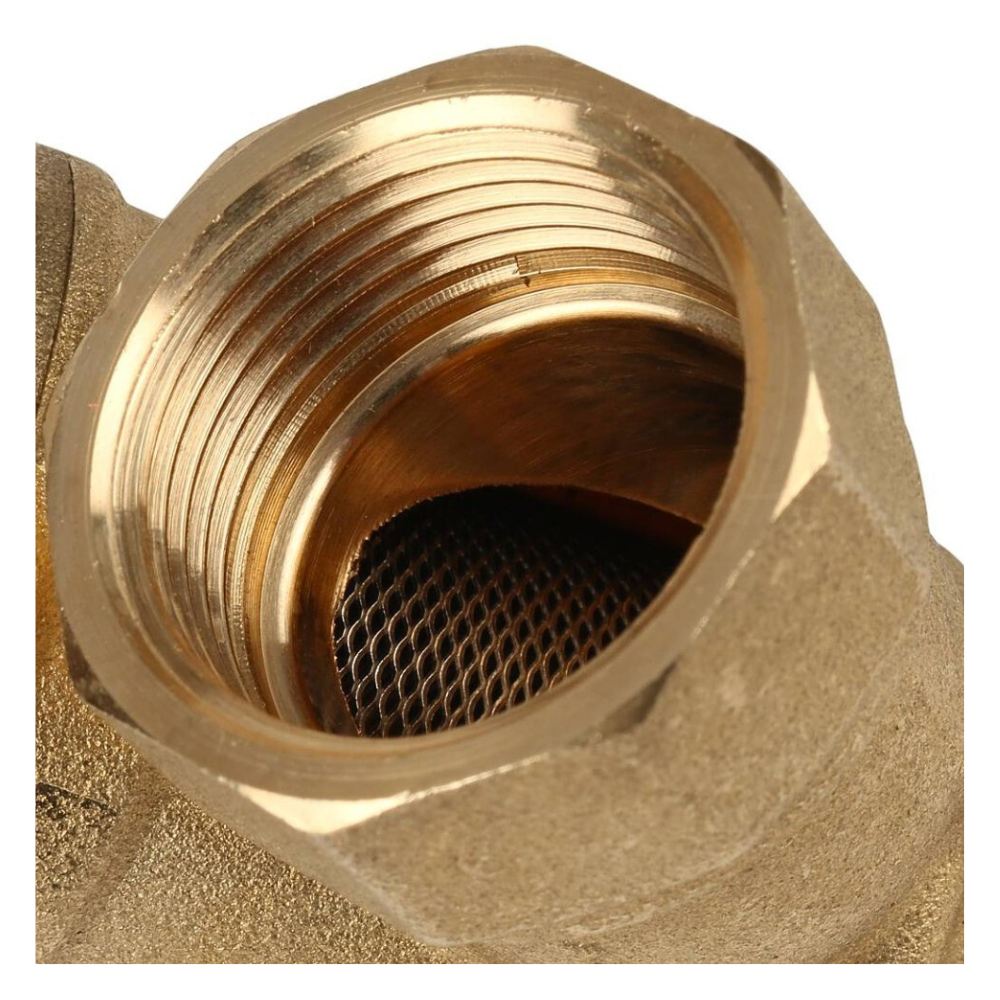

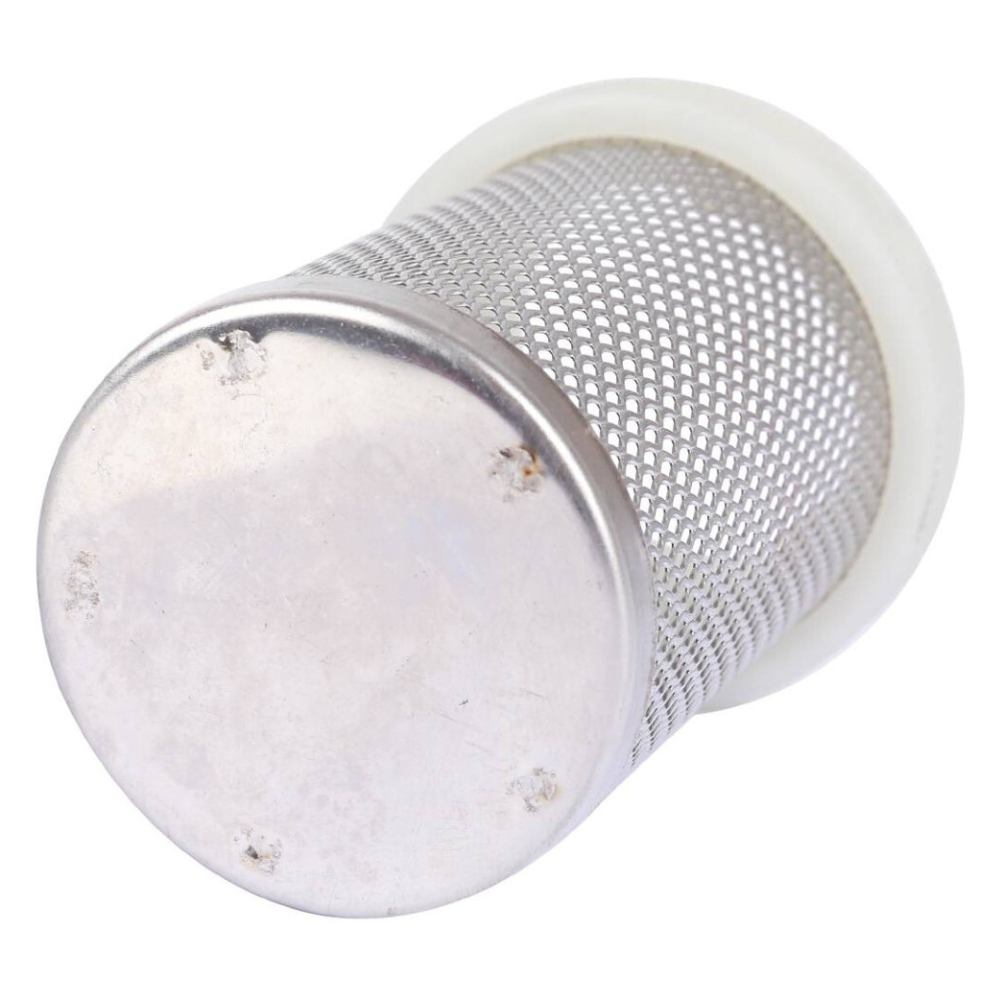

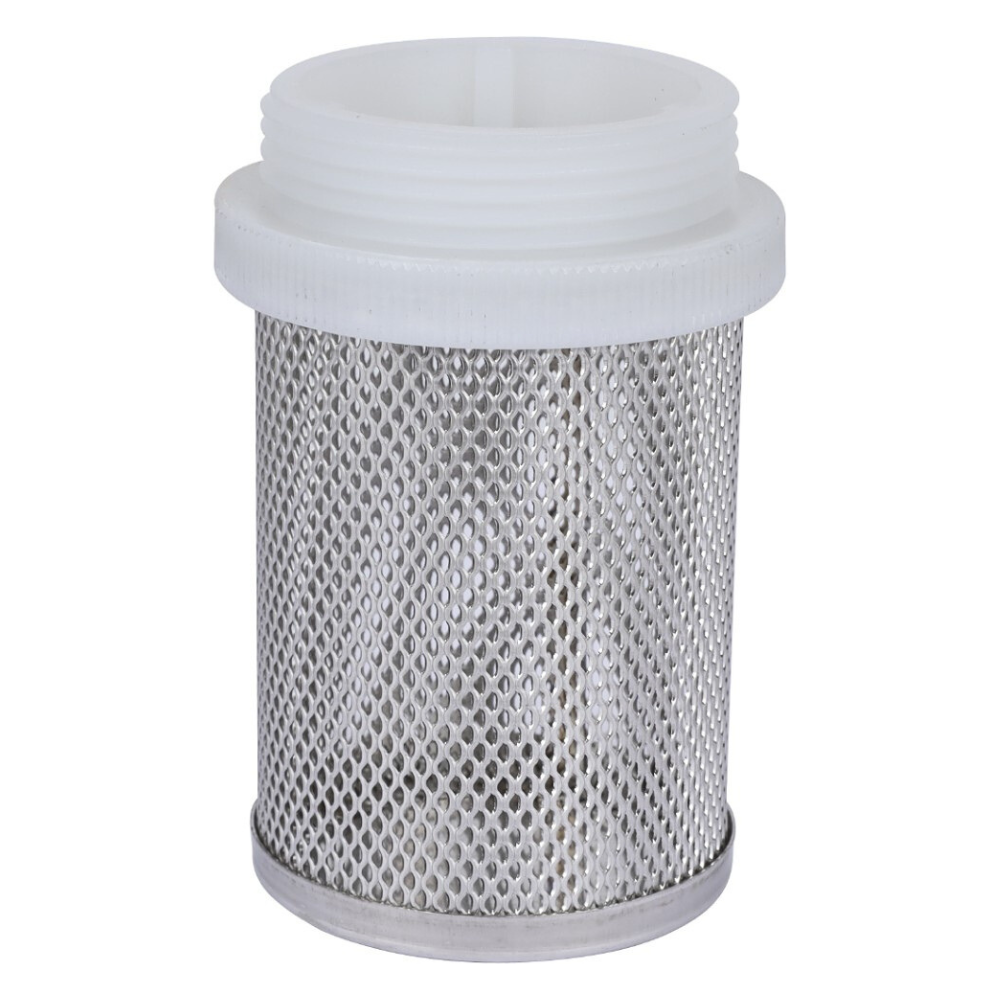

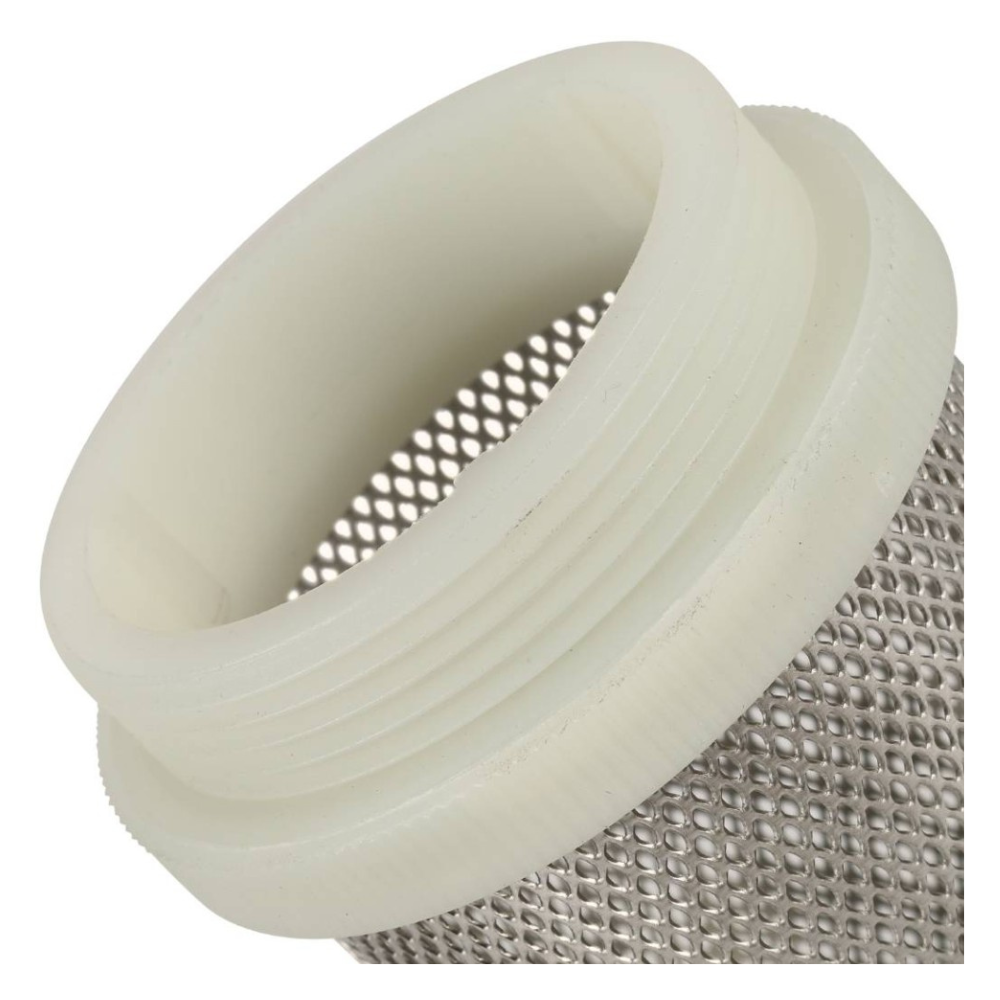

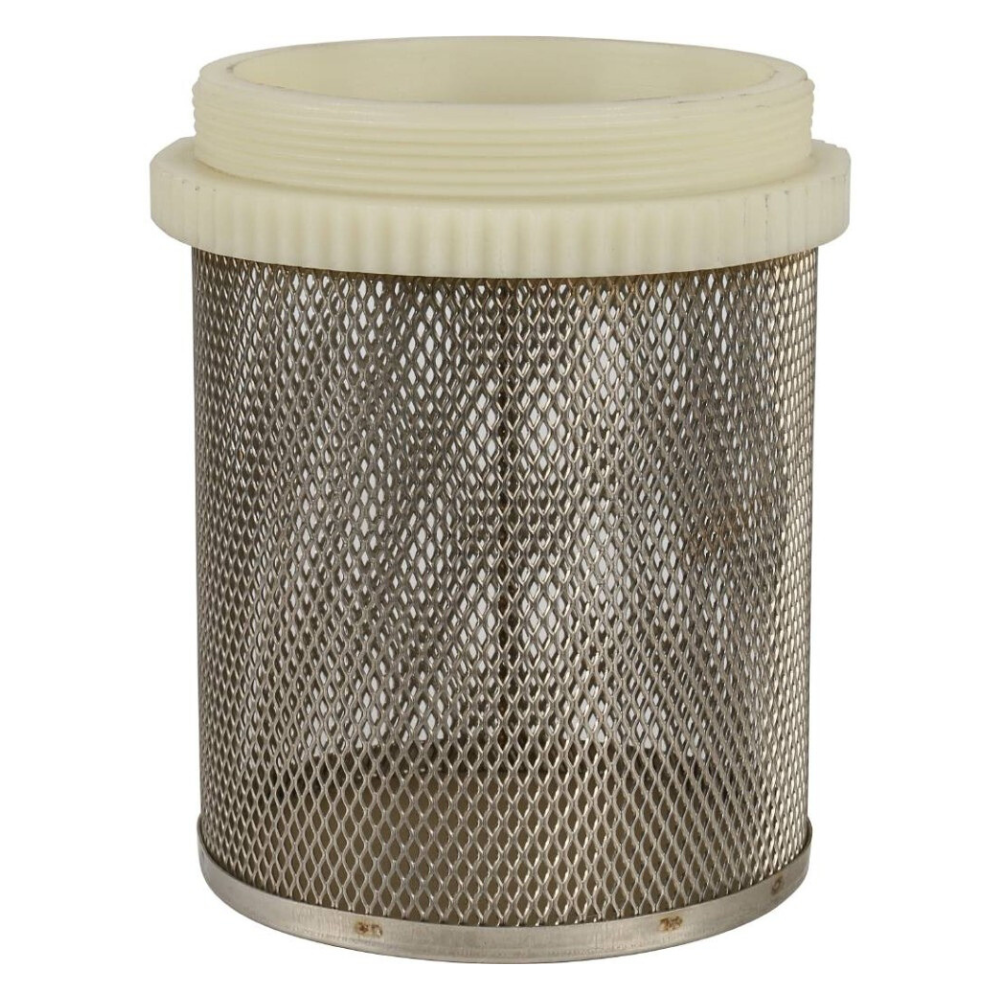

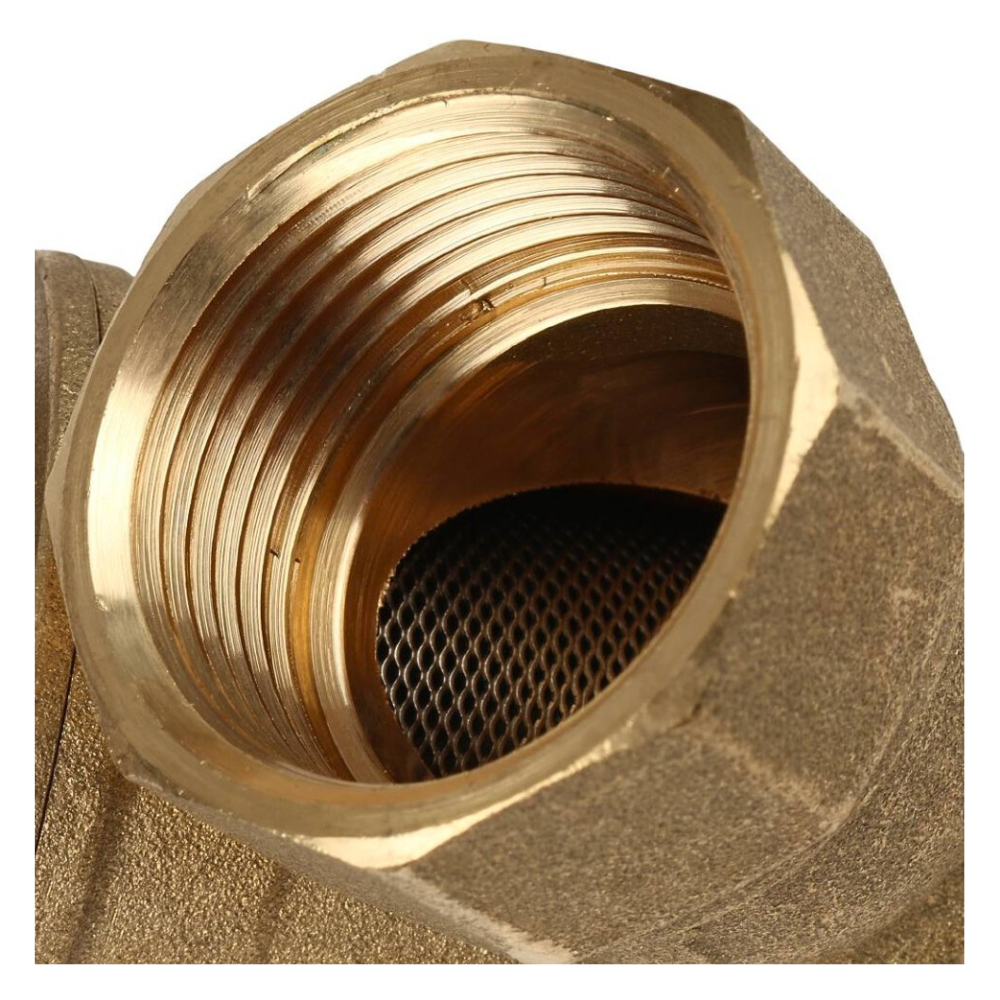

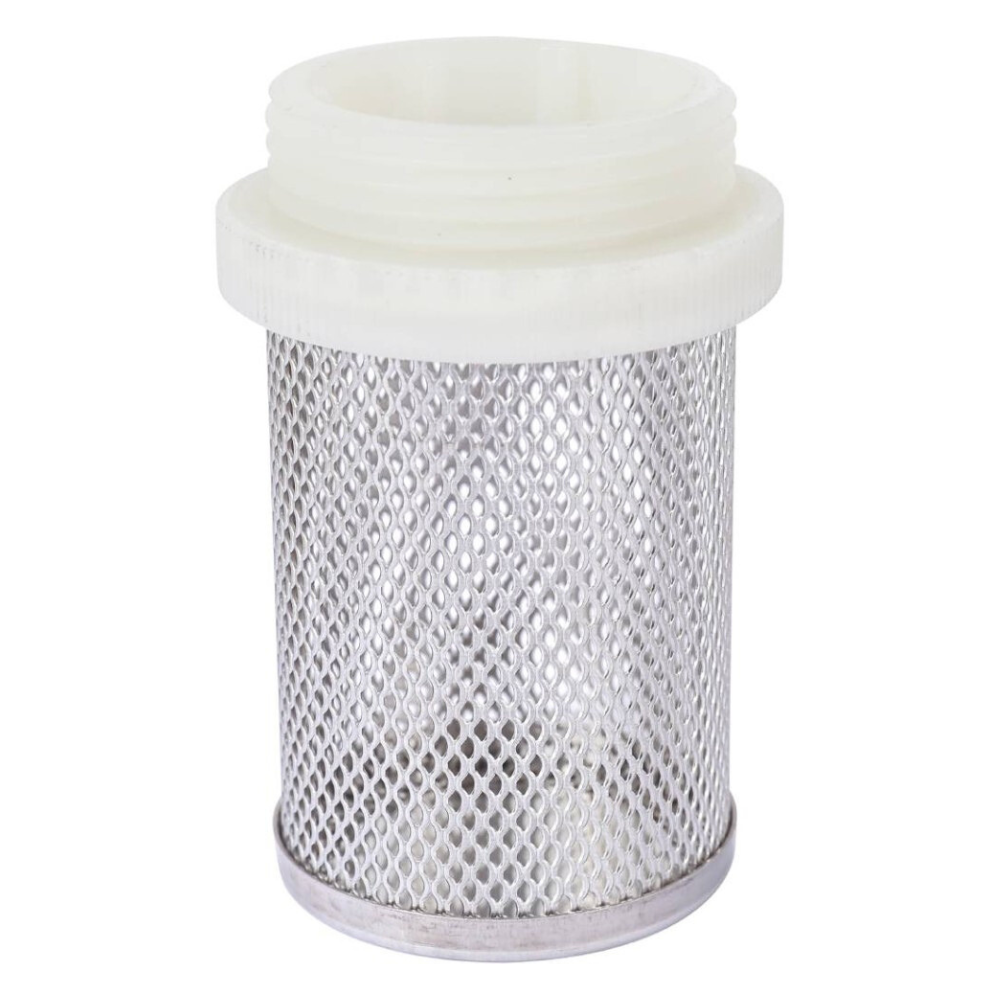

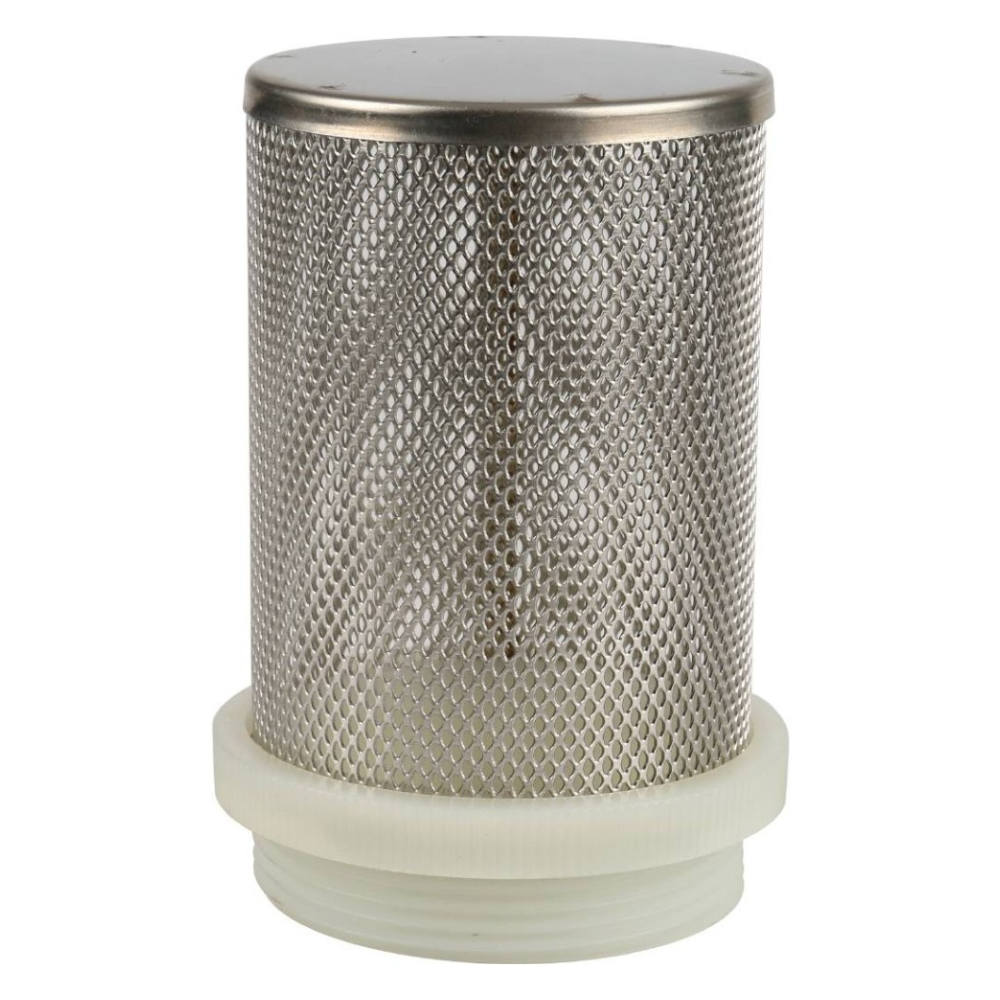

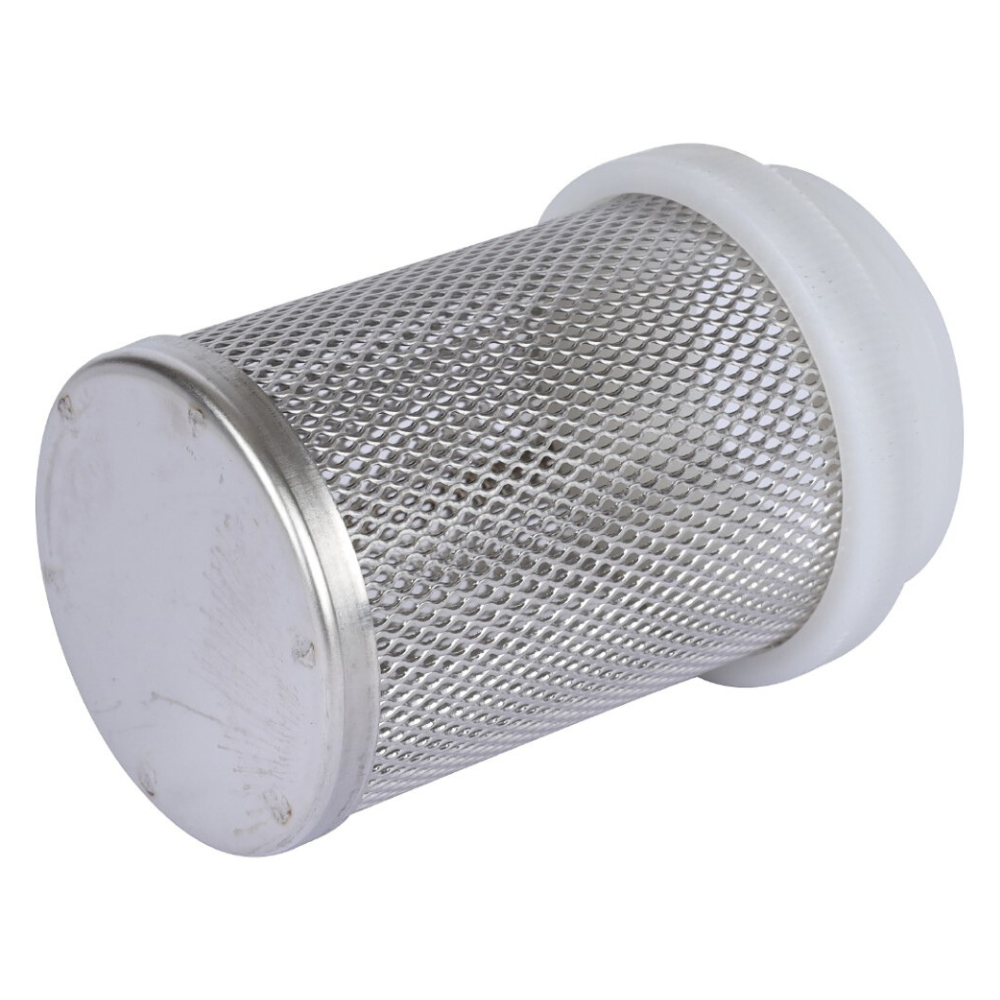

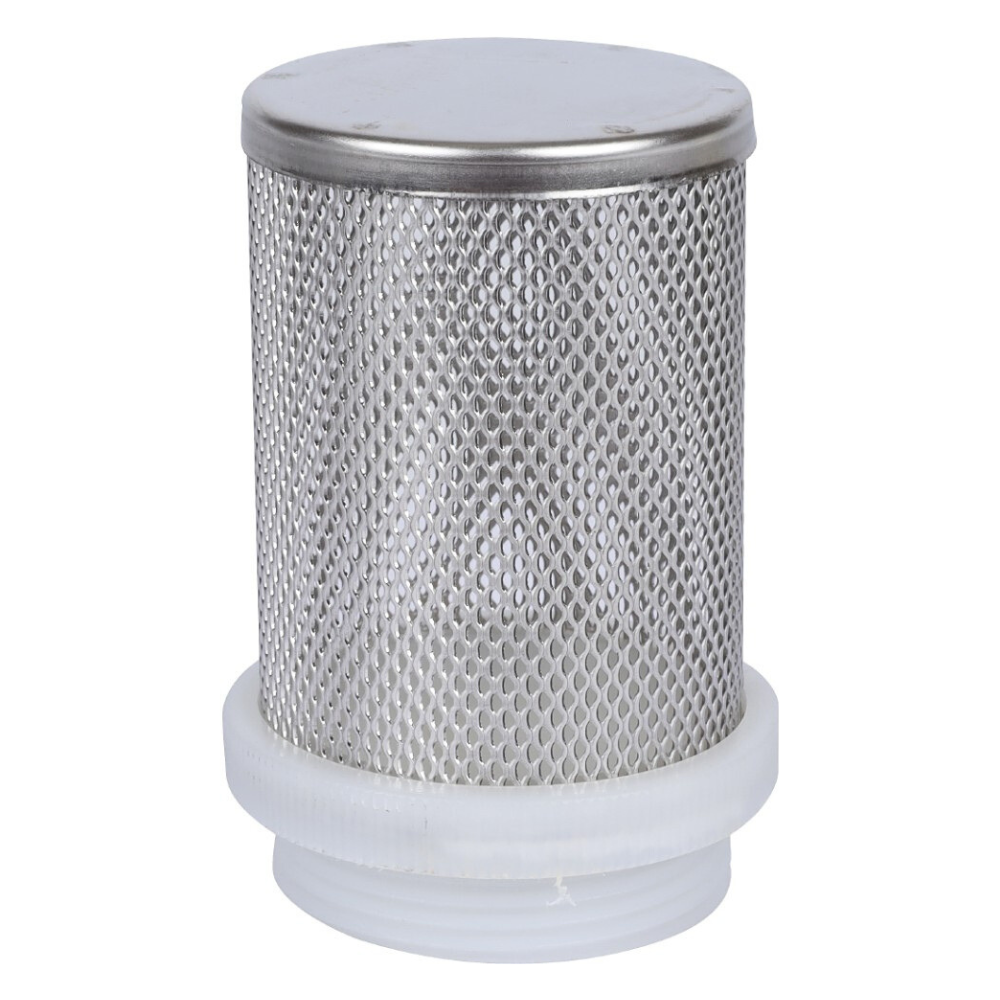

Сетчатый фильтр представляет из себя цилиндрический корпус с входным и выходным патрубками. Внутри корпуса фильтра располагается сетка для фильтрации воды и пробка для извлечения этой сетки для очистки или замены. Такая конструкция позволяет улавливать ржавчину и другие нерастворимые примеси.

Принцип работы такого фильтра довольно прост. Вода поступает в цилиндрический корпус фильтра через входной патрубок. Примеси и ржавчина задерживаются фильтрующей сеткой, а очищенная вода попадает в систему отопления через выходной патрубок.

В зависимости от размера ячеек фильтрующей сетки фильтры бывают:

• грубой очистки - фильтруют частицы загрязнений размером от 5 до 300 мкм;

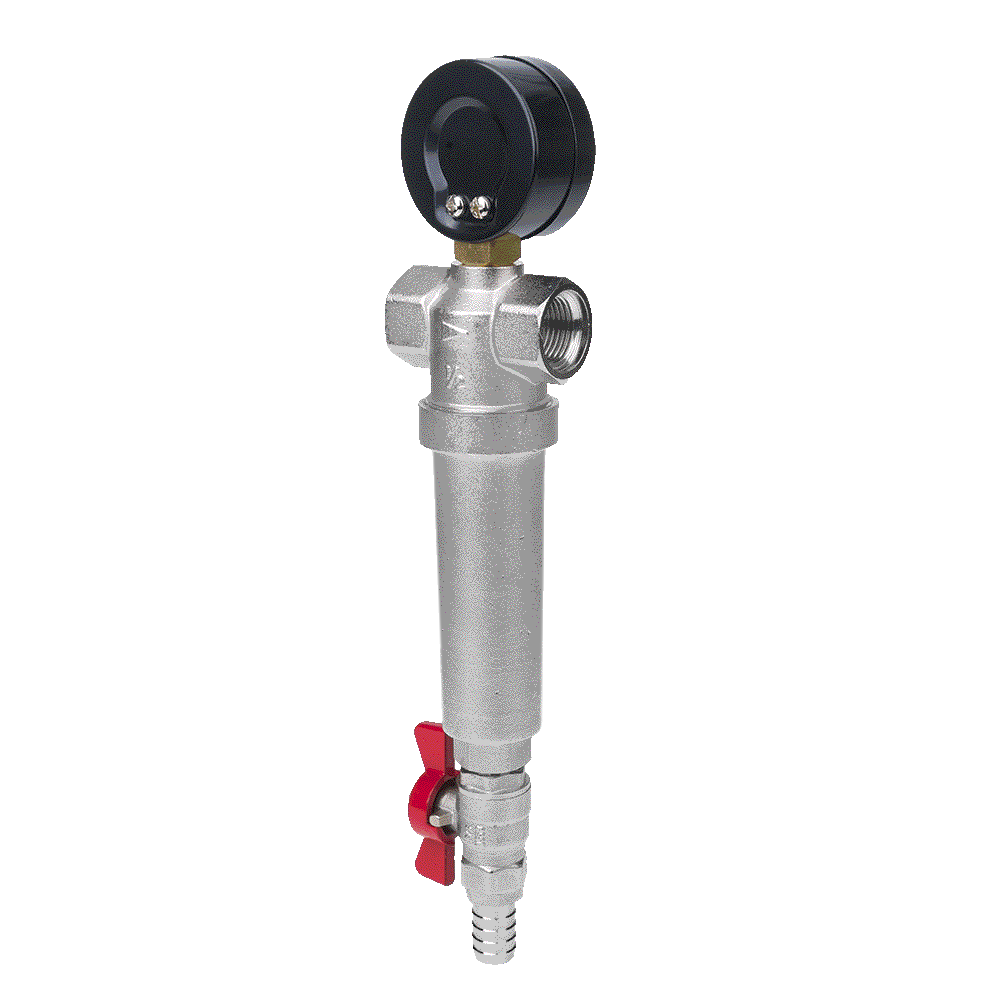

• тонкой очистки - фильтры тонкой очистки задерживают более мелкие фракций - до 5 мкм.

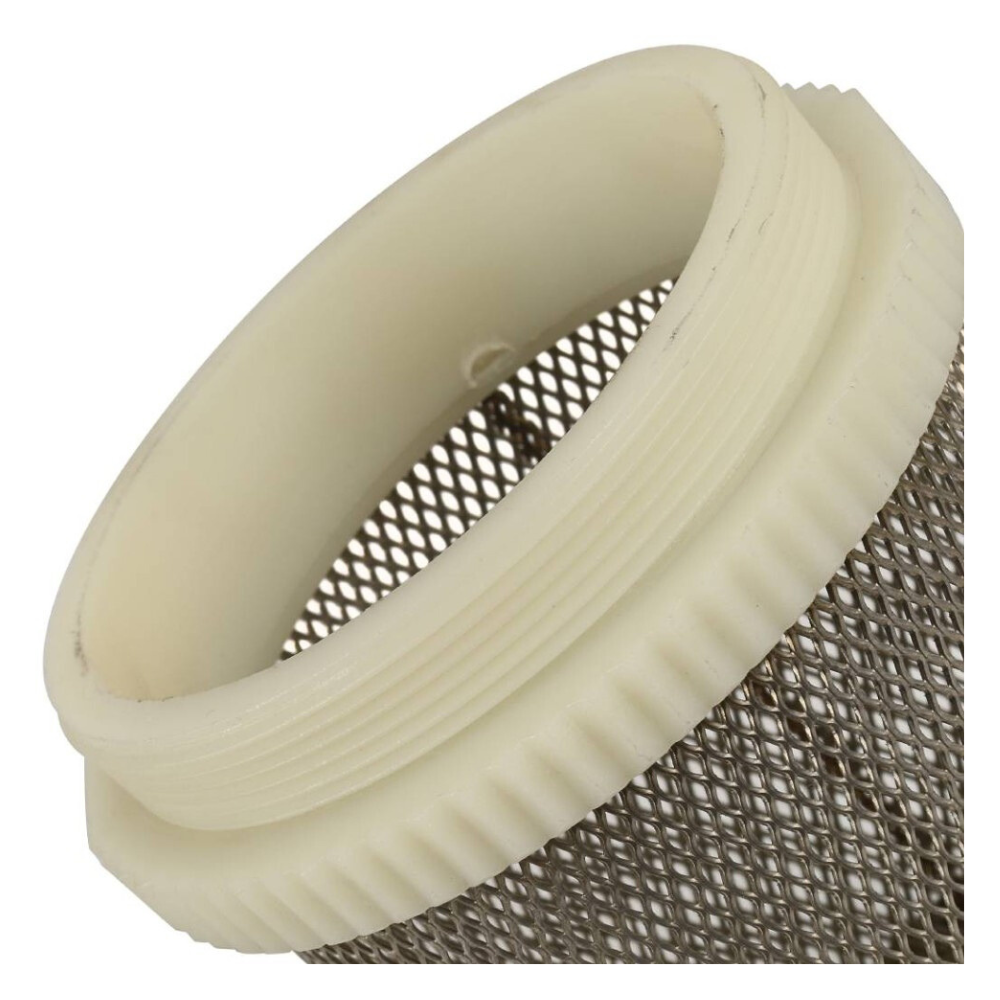

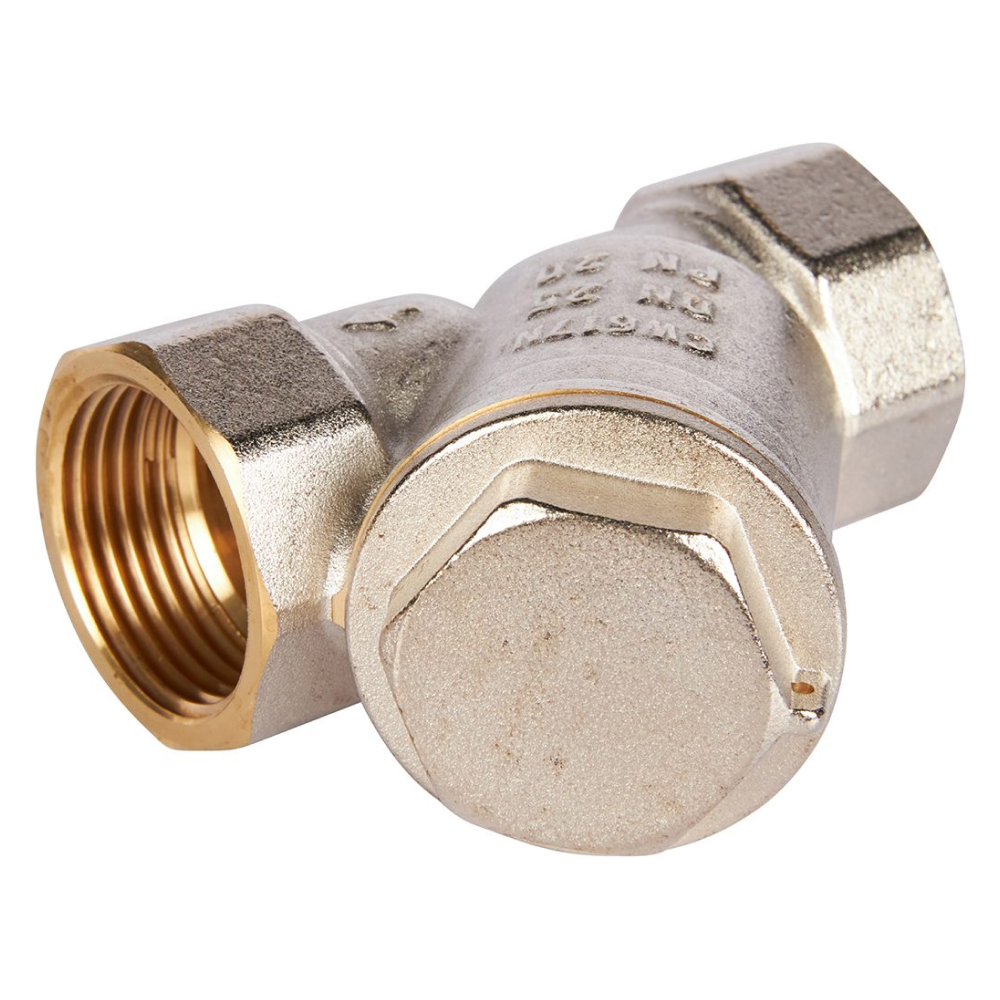

Очистка или замена фильтрующей сетки производится через патрубок с пробкой заглушкой.

Обслуживание сетчатых фильтров

Для того чтобы определить степень загрязнения сетчатого фильтра, нужно периодически извлекать фильтрующую сетку и осматривать ее на предмет загрязнения.

Для обслуживания сетчатого фильтра необходимо отвернуть гайку-крышку отстойника. Для этого применяется соответствующий ключ. Так как под гайкой в качестве уплотнителя находится медная шайба, поэтому «сдернуть» сначала гайку значительно тяжело, после чего вращение гайки уже будет легким. Далее в подставленную заранее емкость сливается оставшееся небольшое количества теплоносителя. Затем вынимается и очищается металлическая сеточка.
