Сервоприводы

Что такое сервопривод и как он работает

Сервопривод - это исполнительный механизм, предназначенный для управления работой различных клапанов по сигналу от специального устройства, в роли которого в зависимости от поставленных задач могут выступать как сложные программируемые контроллеры, так и простые термостаты.

Существуют определенные ситуации, когда в помещении необходимо соблюдать требуемый температурный режим. В одних случаях это продиктовано технологическими ограничениями, в других – желанием создать комфортные температурные условия. Для выполнения этой задачи устанавливают устройства, обеспечивающие постоянный контроль, измерение и регулирование параметров температуры. Основными из них являются: электротермический сервопривод, термостат для севопривода отопления и термостатический смесительный клапан.

Виды сервоприводов по принципу действия

Различают два основных типа:

• электротермические;
• ротационные (поворотные) сервоприводы.

Действие электротермических приводов основано на расширении заполняющего сильфон армированного парафина при протекании электрического тока через встроенный нагревательный элемент. Управлять они могут любым 2-х или 3-х ходовым термостатическим клапаном. Термостатический смесительный клапан осуществляет работу за счет линейного перемещения штока. При перемещении штока закрепленный на нем неподвижно затвор полностью либо частично закрывает/открывает соответствующий патрубок.

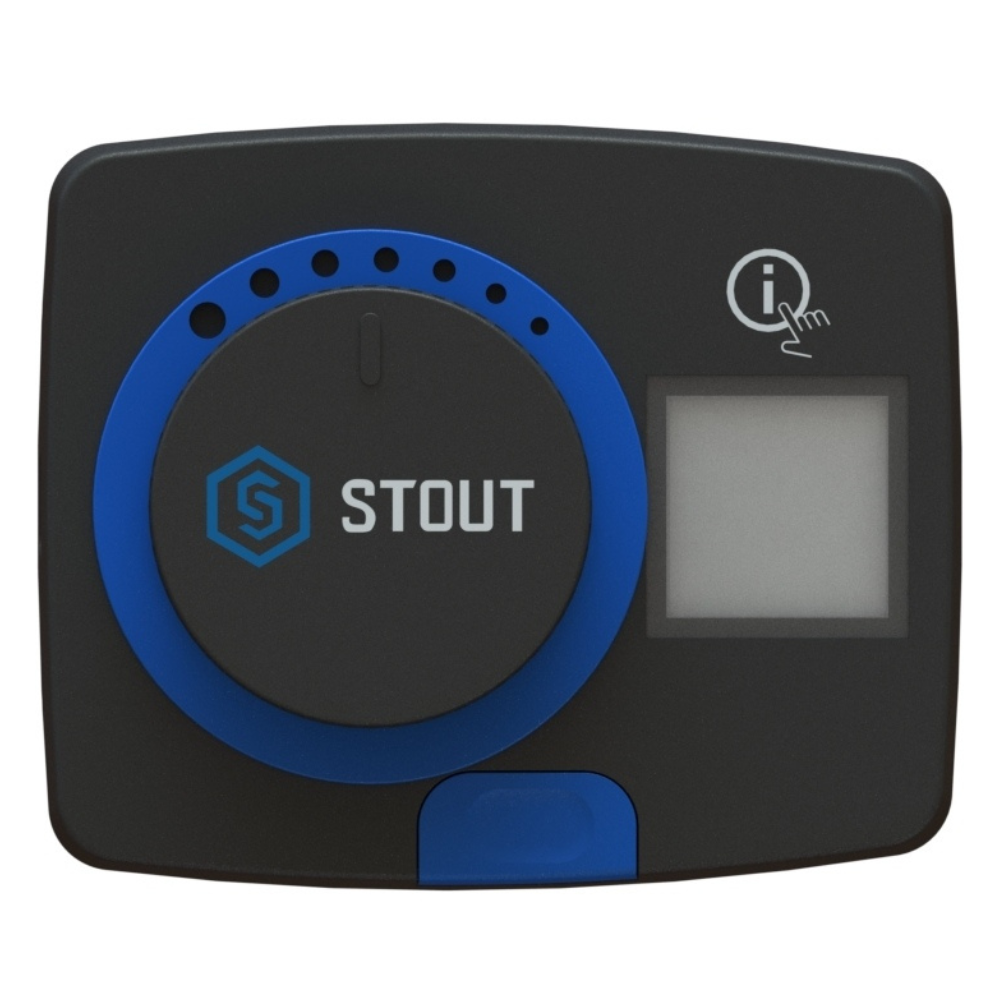

Ротационный привод работает совместно с ротационными клапанами. В них регулировка осуществляется путем вращения штока с закрепленным сегментным затвором. Обычно на основе подобных 3 и 4-ходовых клапанов собраны насосно смесительные группы модулей быстрого монтажа, и отдельные смесительные на основе поворотных клапанов не редкость.

Виды сервоприводов по типу управления

По типу управления сервоприводы могут быть:

• импульсные;
• аналоговые.

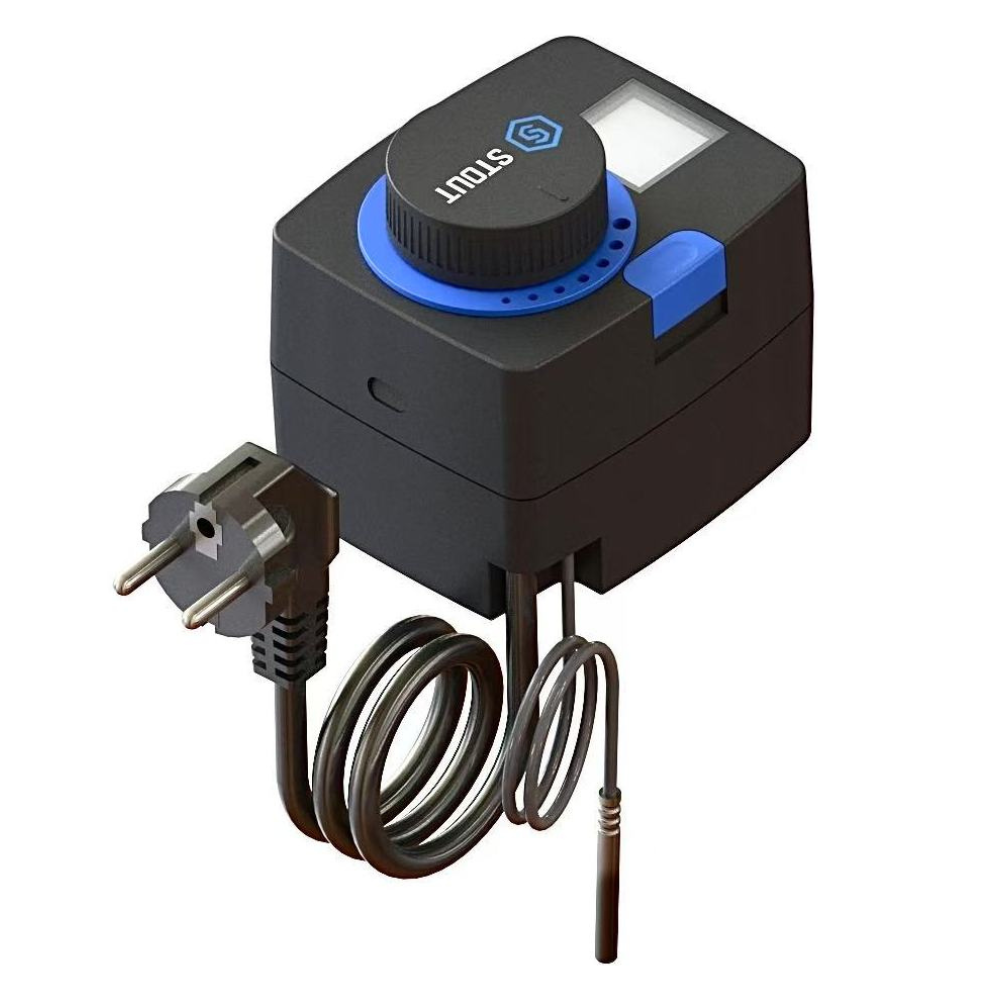

Импульсные электротермические приводы при подаче напряжения перемещают шток клапана «до упора» во одну сторону, при прекращении подачи тока – через короткое время шток будет перемещен «до упора» в обратное положение. Аналогично при подаче тока на один из контактов ротационный привод вращается в одну сторону, как только замыкается другой контакт- привод сразу же будет вращаться в другую сторону. Ротационные импульсные приводы ставят как правило на смесительные узлы и используются с термостатами, имеющими накладной или выносной датчик температуры теплоносителя, с целью автоматически поддерживать необходимую температуру теплоносителя без учета других факторов. Электротермические сервоприводы в основном управляются комнатными термостатами и используются совместно с термостатическими клапанами радиаторов и коллекторных блоков для поддержания необходимой температуры в разных помещениях одного здания. Некоторые модели электротермических приводов, равно как и поворотные, можно использовать со специальным контроллером, для точного и вариативного управления смесительными узлами.

На аналоговые приводы подается переменное управляющее напряжение, как правило от 0 до 10В, от этого управляющего напряжения зависит угол поворота штока ротационного клапана и перемещение термостатического штока. Аналоговое управление приводом смесительными клапанами осуществляется в случаях, когда при регулировке температуры на выходе из смесительного узла нужно учесть дополнительный внешний фактор, например, погоду. При этом не стоит забывать, что для управления этими приводами нужен контроллер со специальными аналоговыми выходами.

Способ электрического питания:

• сервопривод 220 В;
• сервопривод 24 В.

И электротермические, и ротационные приводы могут быть и того, и другого типа.

Согласно «Правилам устройства электроустановок» и «Правилам технической эксплуатации электроустановок потребителей» в опасных помещениях (любой помещение с повышенной влажностью, в частности – любой санузел) можно применять выключатели с напряжением не более 50В. Любой комнатный термостат является, по сути, выключателем, поэтому если необходимо управляющее устройство разместить непосредственно в опасном помещении - то применять мы можем исключительно сервоприводы 24 В.

Виды сервоприводов по функциональности

Последняя классификация касается только электротермических сервоприводов. Это тип по функциональности:

• нормально закрытые (НЗ \ NC);
• нормально открытые (НО \ NO).

Сервопривод электротермический нормально закрытый характеризуется нижним положением контактной платформы в случае отсутствия электропитания. Это соответствует закрытому состоянию клапана и перекрытию доступа теплоносителя в систему отопления. Этот вариант рекомендован для водяных теплых полов, которые являются дополнительным средством для создания комфортной температуры самого пола.

Сервопривод нормально открытый в отличие от предыдущего решения при отсутствии питания обеспечивают открытое положение клапана и беспрепятственное прохождение теплоносителя. Таким образом поддерживается непрерывный подогрев пола, то есть эта система отопления выступает в качестве основной.
