Воздухоотводчики

Для стравливания воздушных пробок традиционно использовались специальные вентили или краны Маевского. Однако на смену ручным приспособлениям сегодня пришли автоматические воздухоотводчики, предназначенные для безопасной эксплуатации отопительного контура.

Что представляет собой воздухоотводчик

Скопление воздушных масс на определенном участке контура образует довольно плотный шар, препятствующий проходу теплоносителя. В некоторых случаях происходит полная блокировка прохода, что не позволяет участкам после проблемного места нагреваться. То есть, трубопроводы и радиаторы остаются холодными. В открытой системе отопления воздушные массы выходят естественным путем через расширительный бак. Но и здесь на радиаторах устанавливают устройства для сброса воздуха. В закрытом же контуре без воздухоотводчиков вообще не обойтись.

Основными элементами автоотводчиков являются:

• игольчатый клапан - для открытия и закрытия канала;
• корпус;
• поплавок - для регулирования воздушного давления;
• канал - для выхода воздушных масс;
• поплавковая камера;
• кулиса.

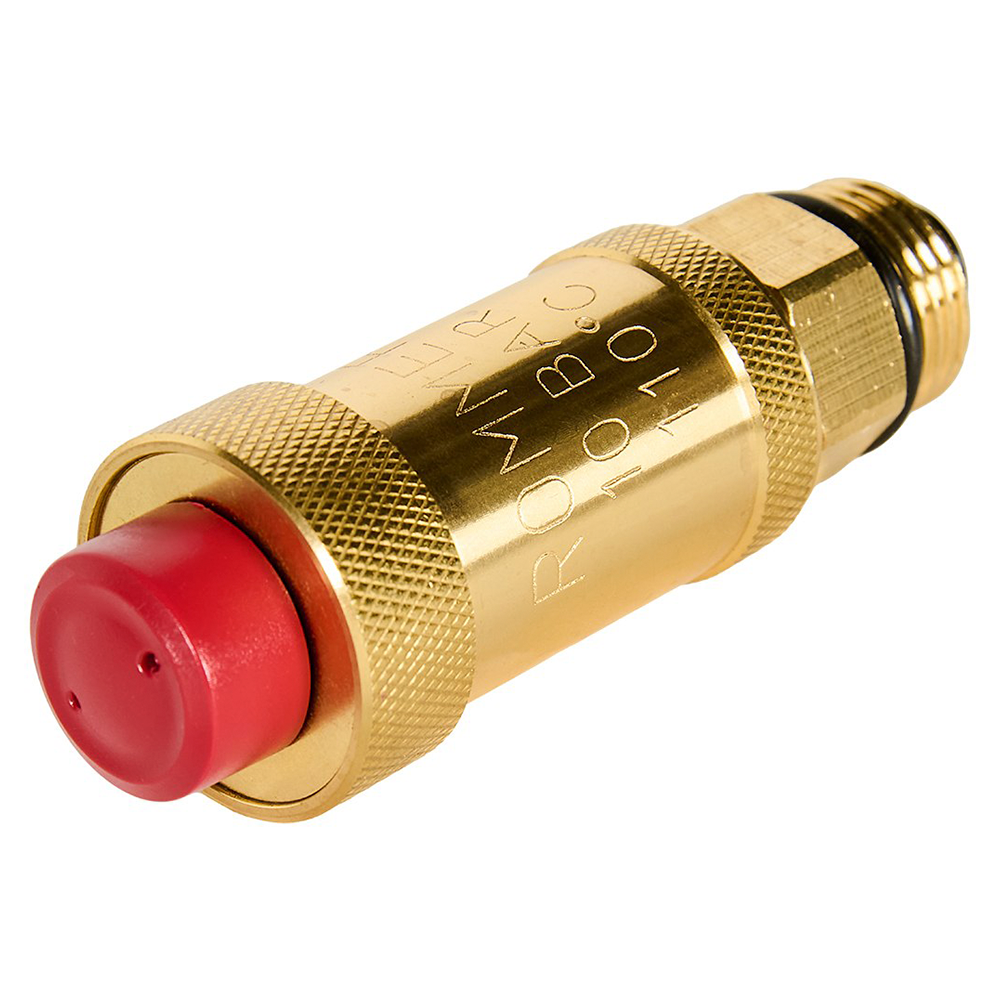

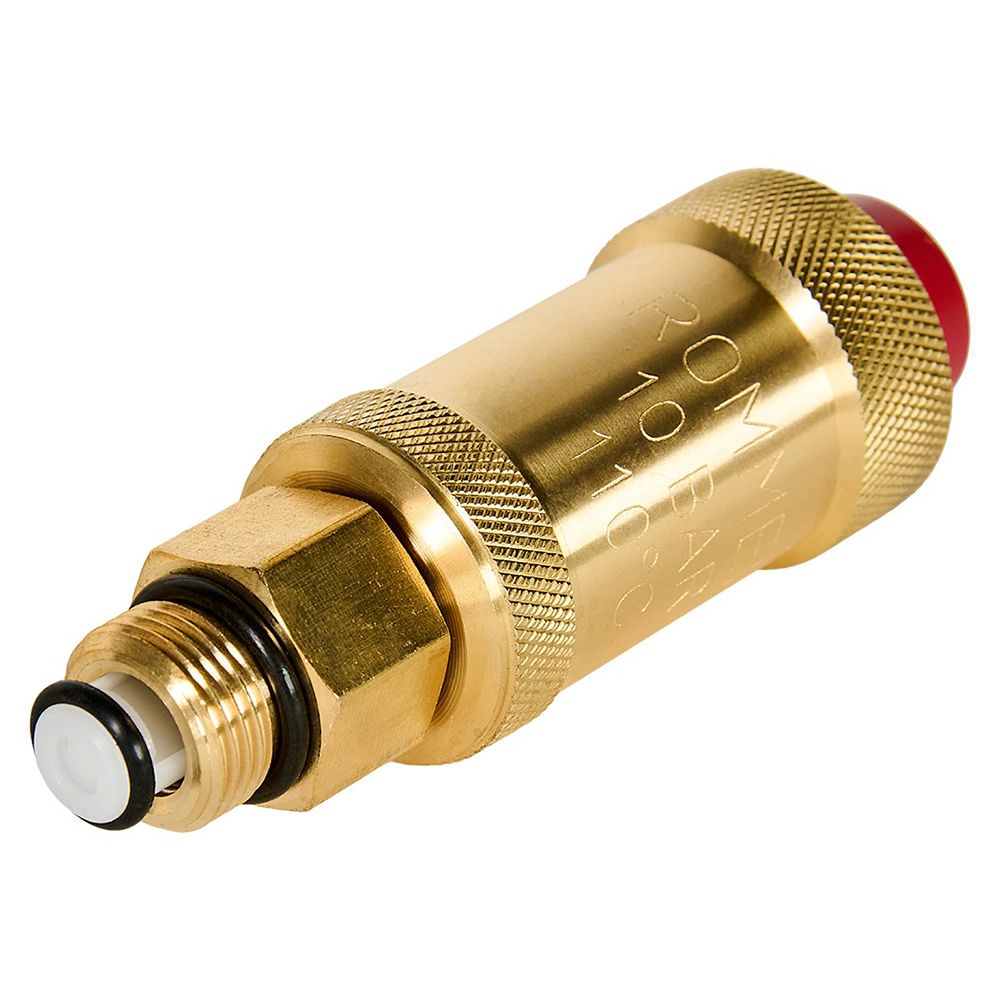

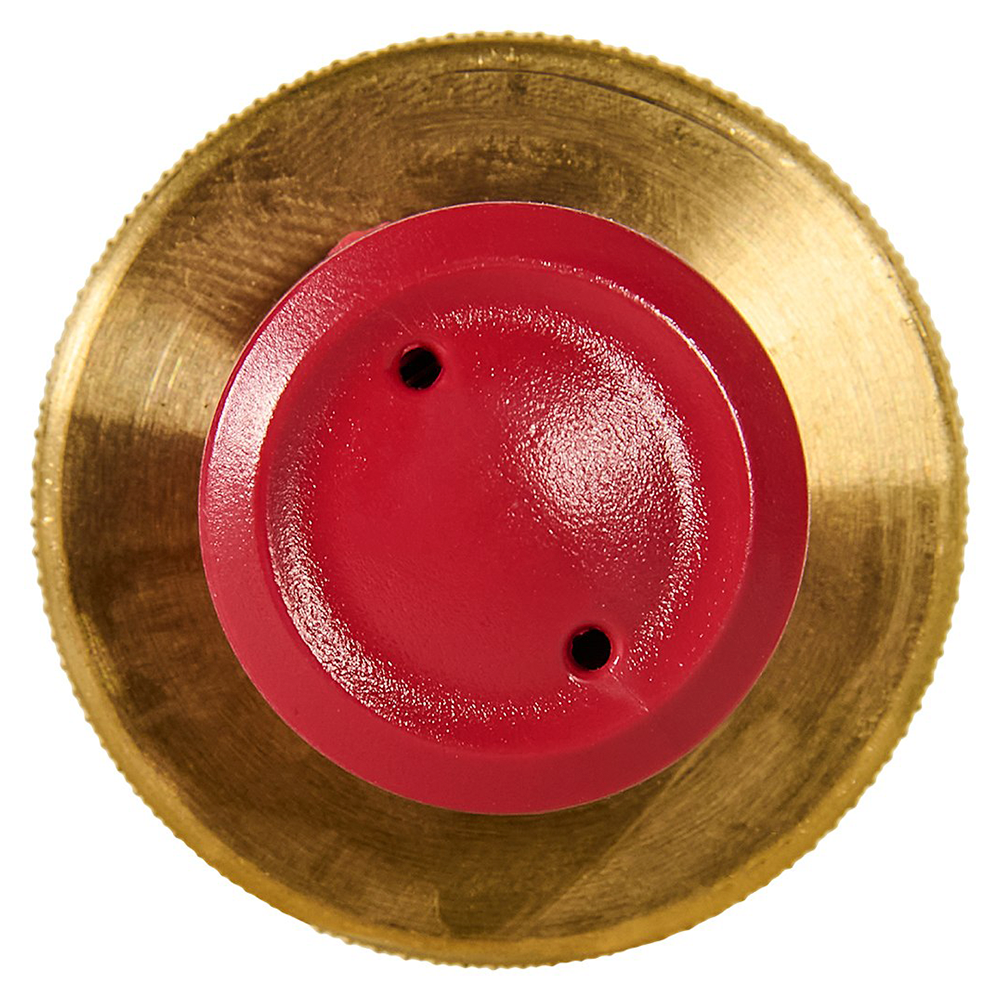

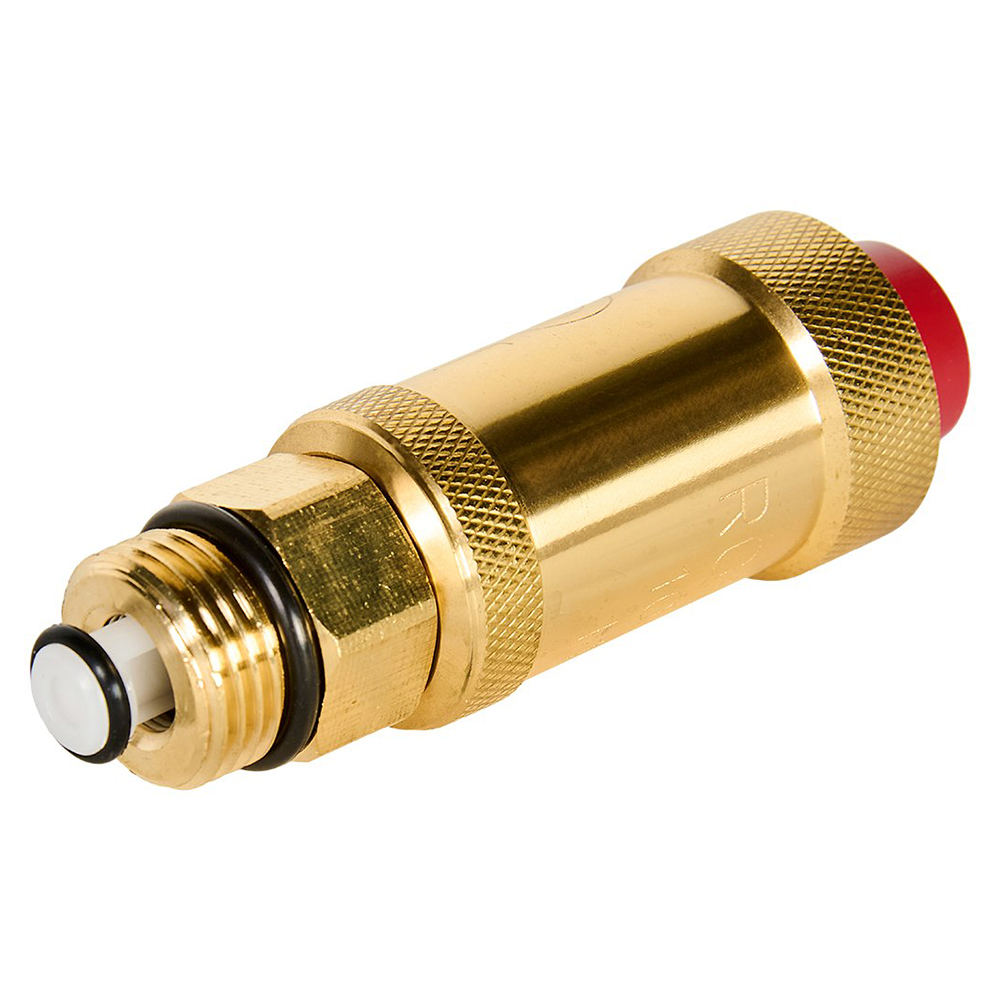

Для приведения в рабочее состояние ручного механизма используется поворотный вентиль, а автоматического - поплавок. Этим указанные приспособления отличаются друг от друга. Понятно, что автоотводчики не требуют контроля со стороны человека за образованием воздуха. Для установки автоматического воздухоотводчика имеется резьбовой патрубок, для стравливания воздуха - патрубок меньшего размера. Специальный предохранительный колпачок можно разместить обычным способом или под углом к основному патрубку, что актуально для стесненных условий.

Существуют следующие модификации автоотводчиков:

• с кулисой - основным рабочим механизмом является поплавок, взаимодействующий с игольчатым клапаном;

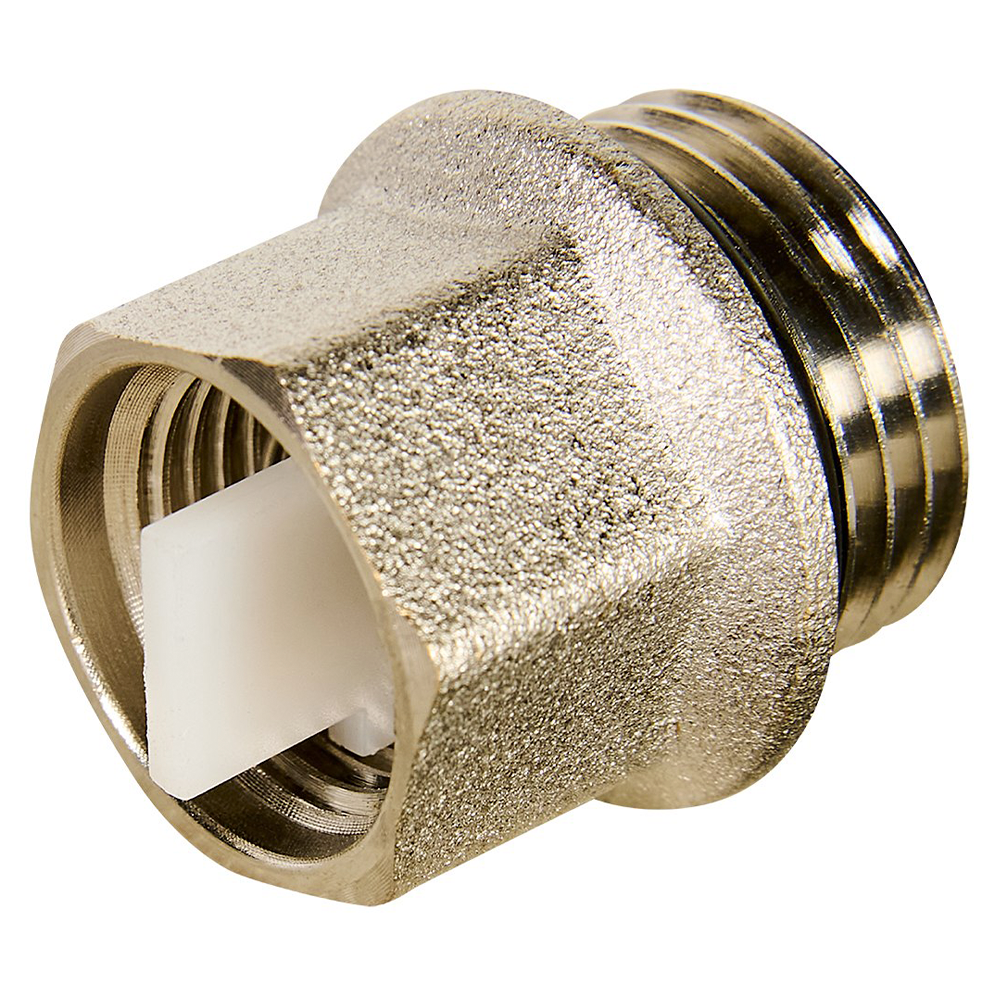

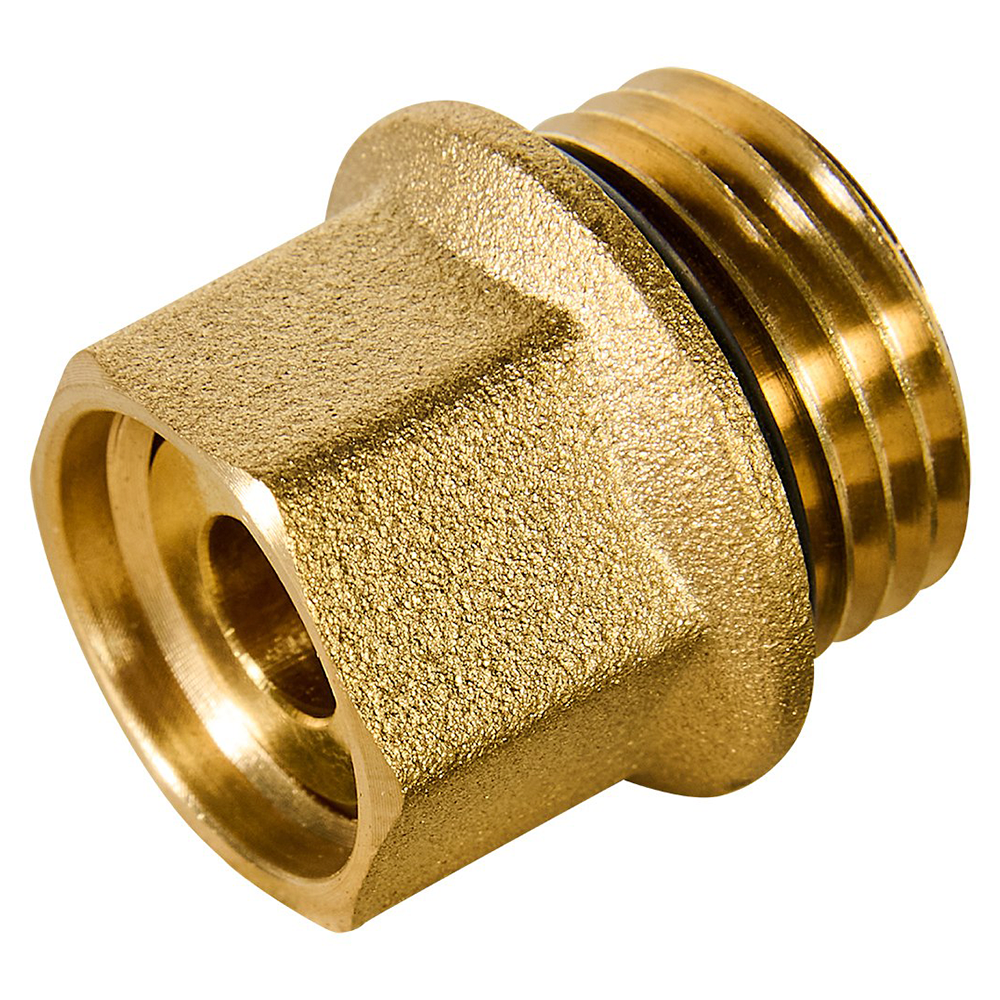

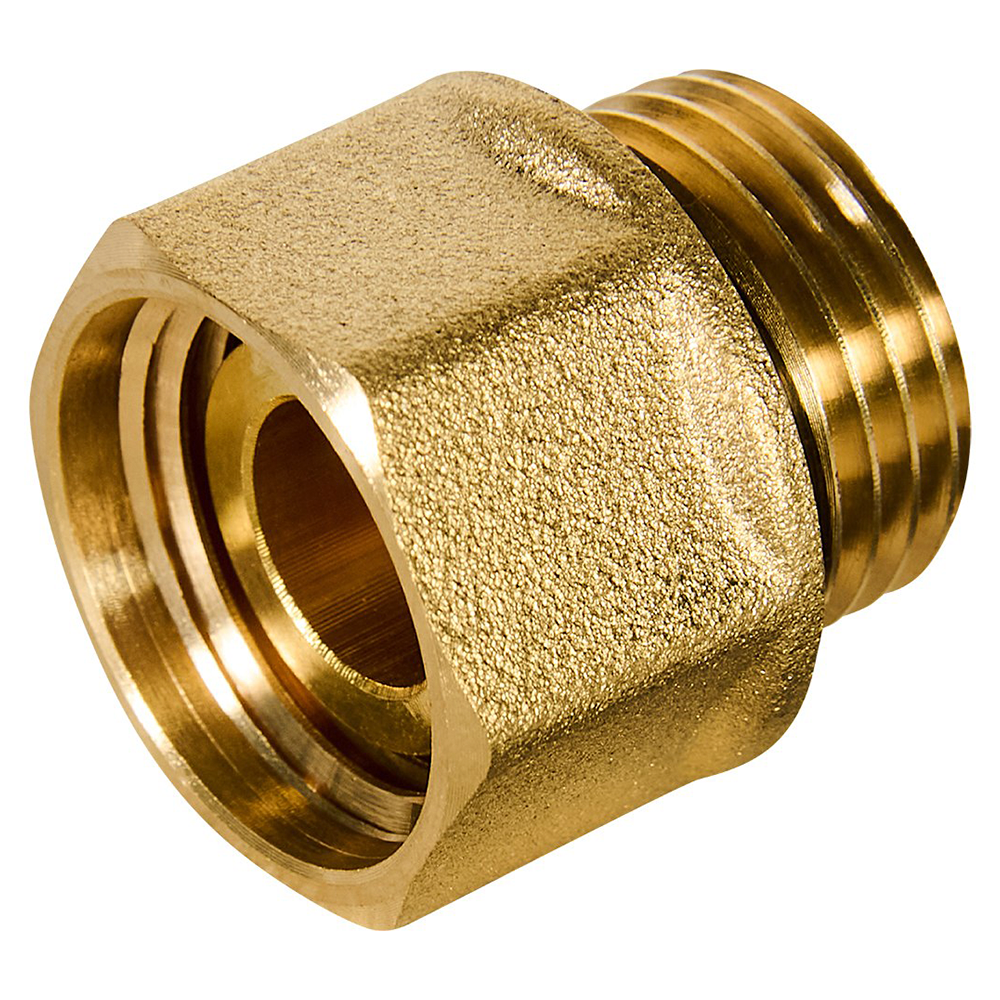

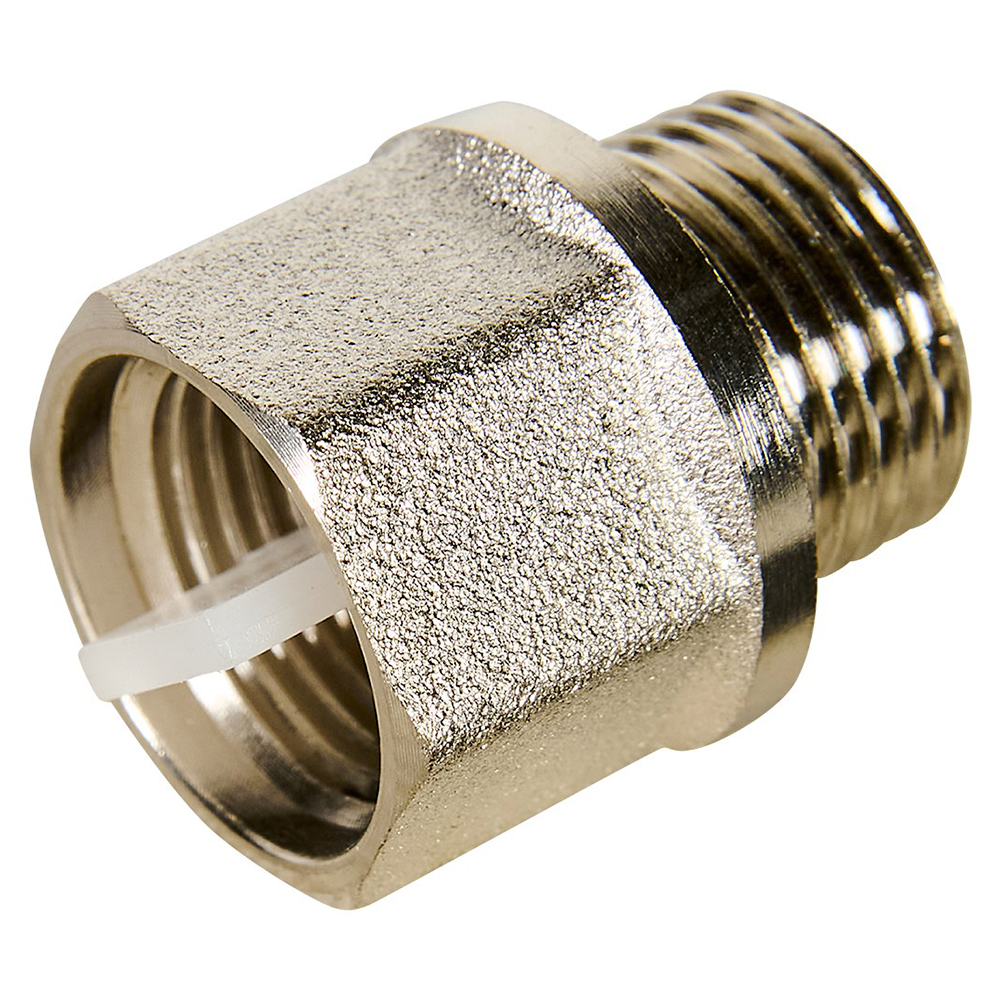

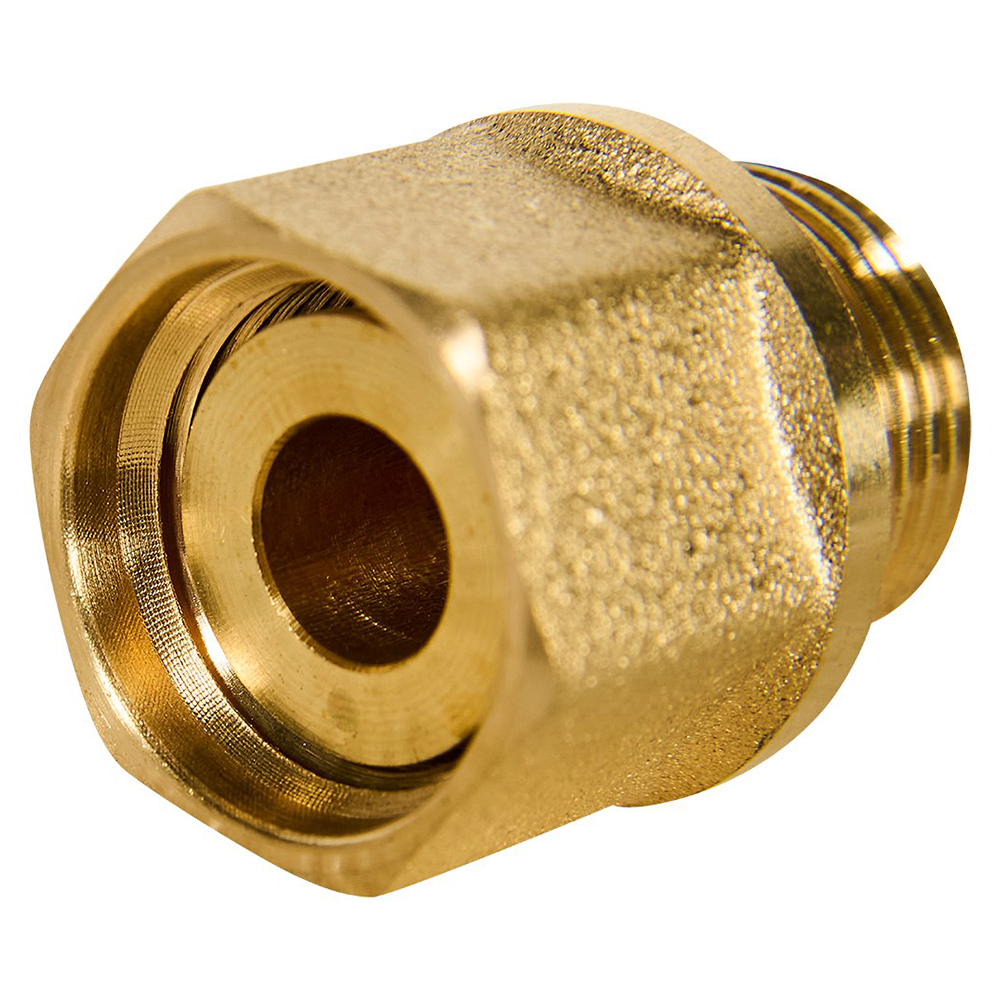

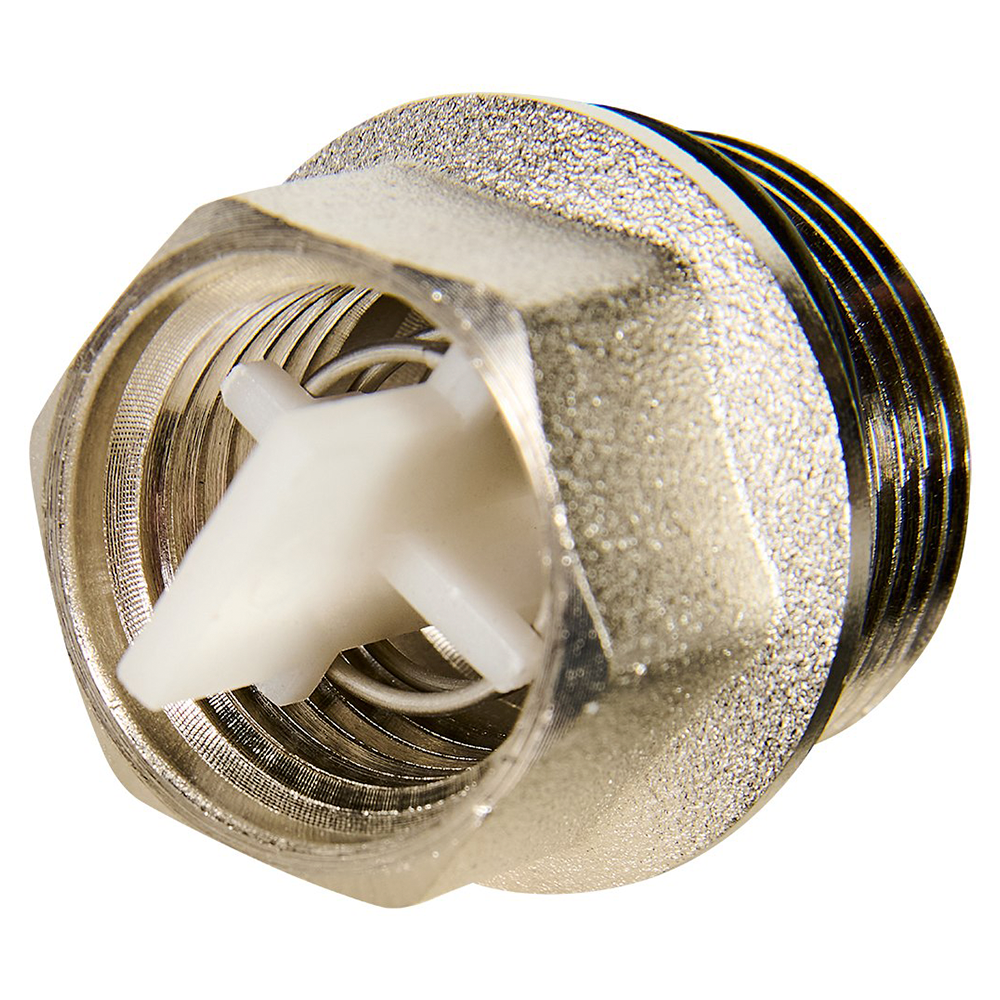

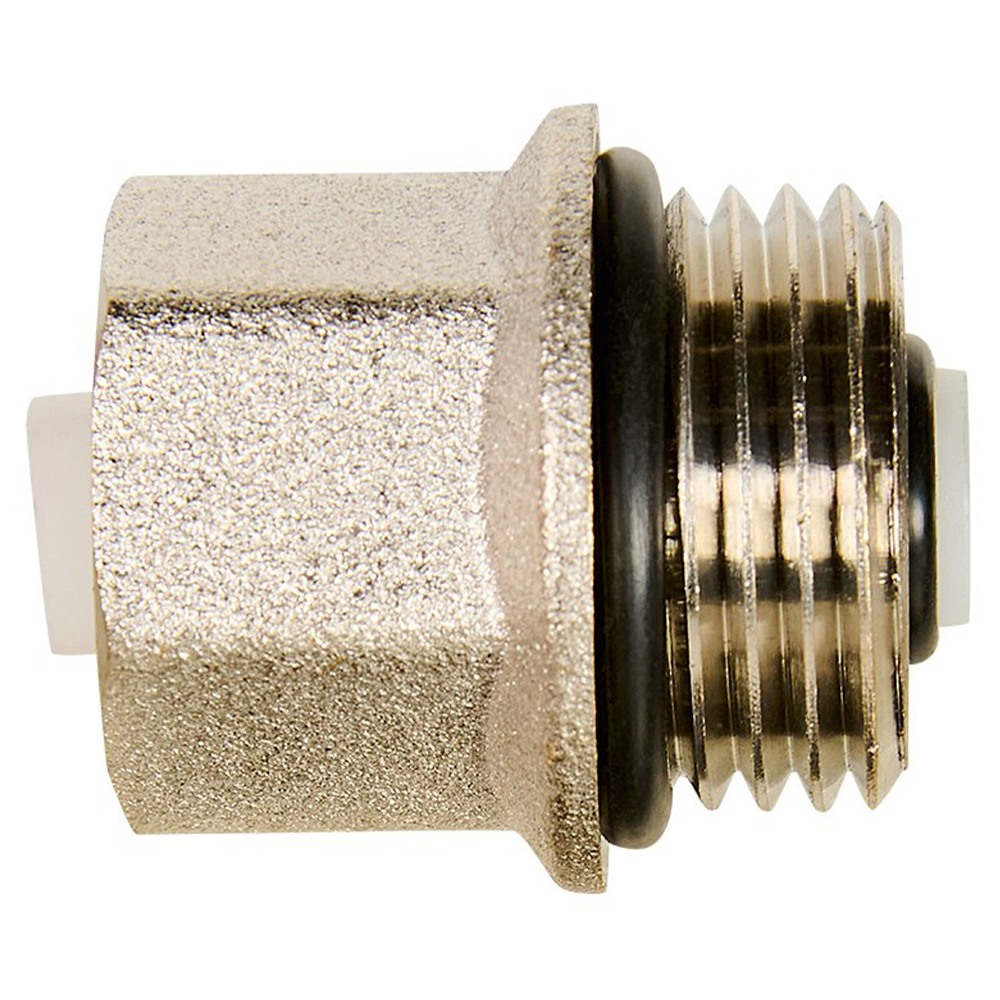

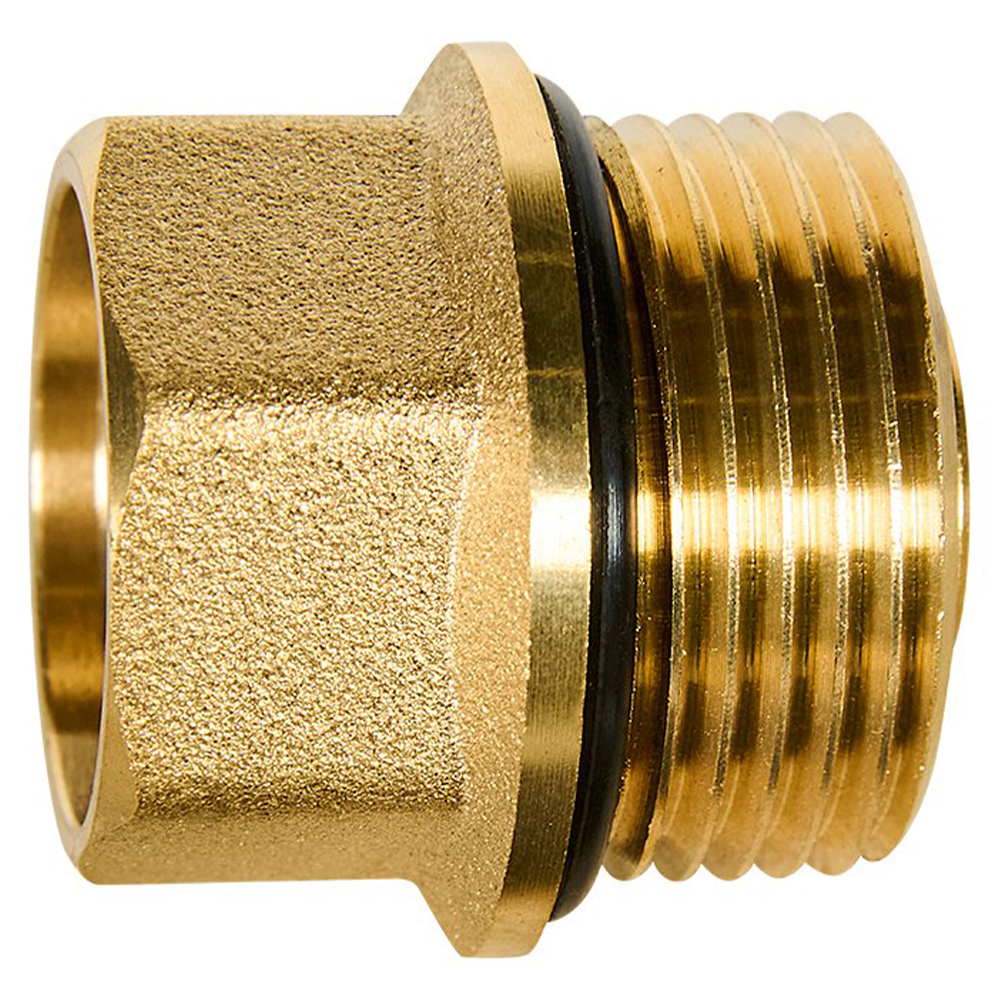

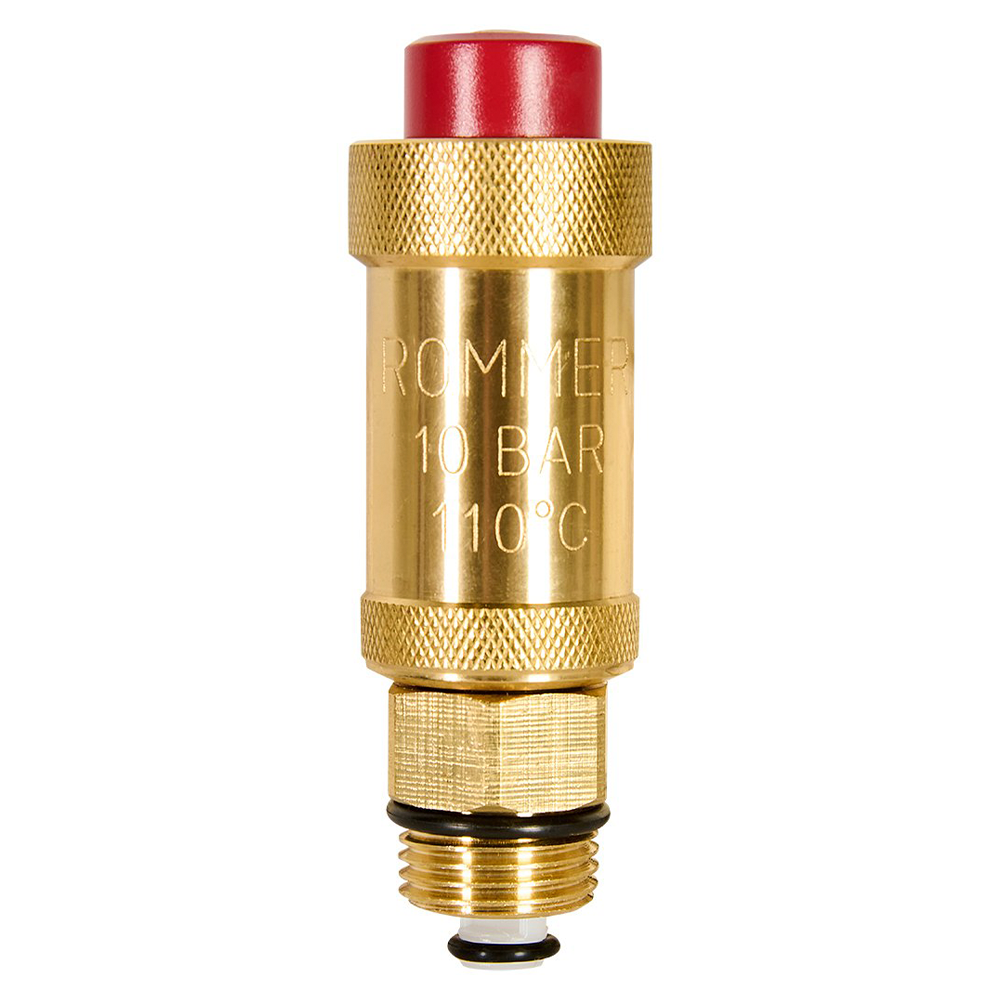

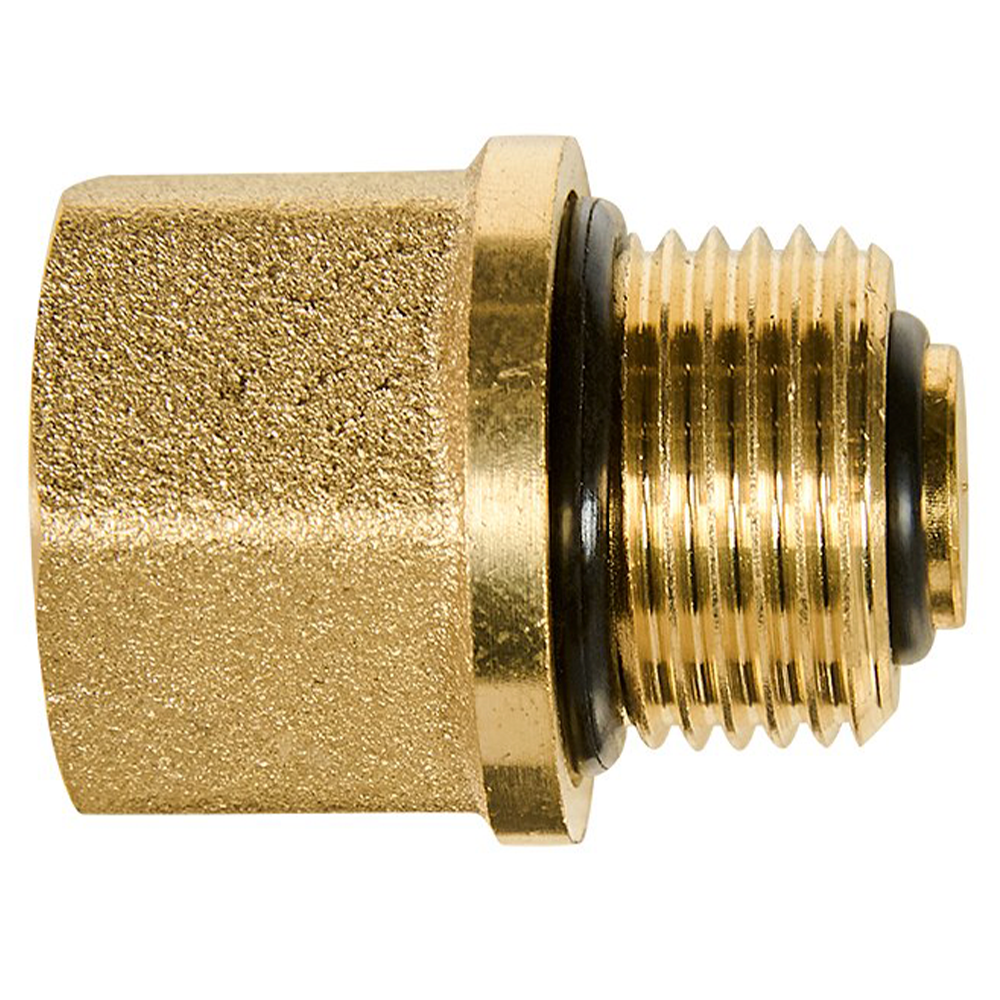

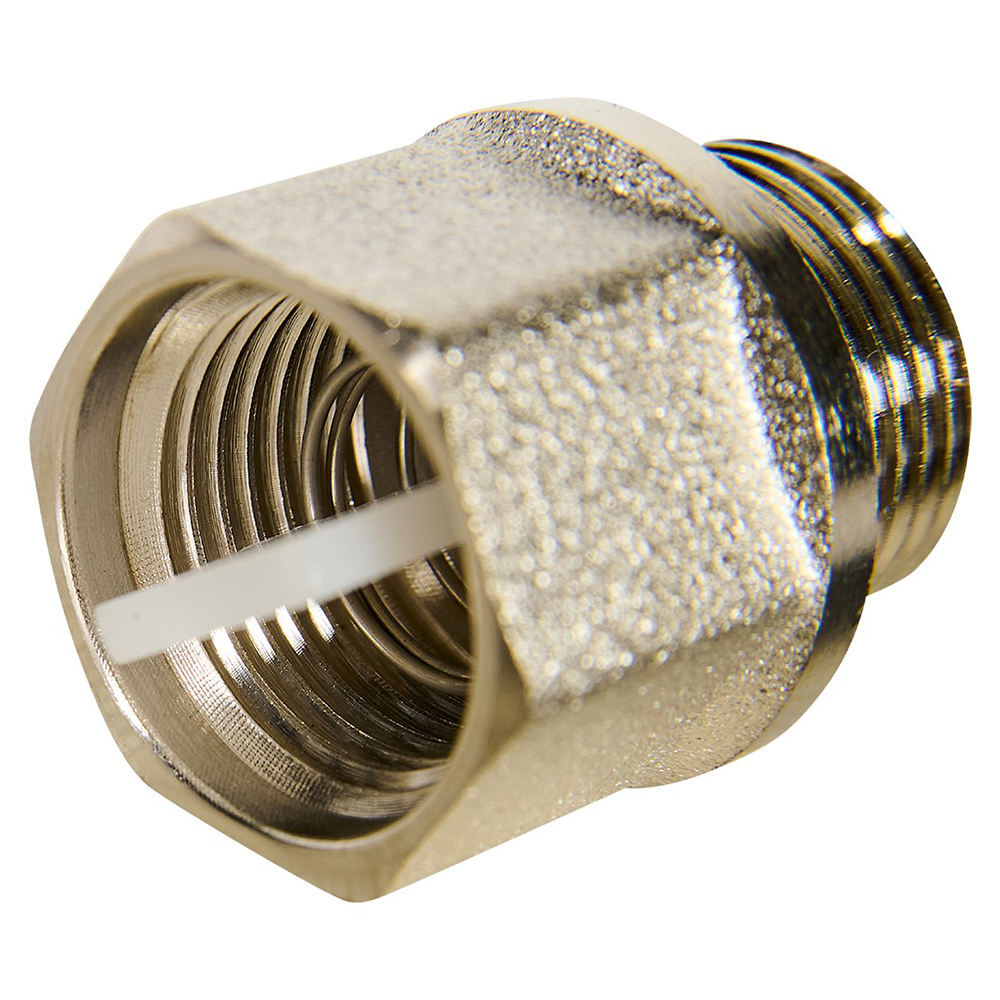

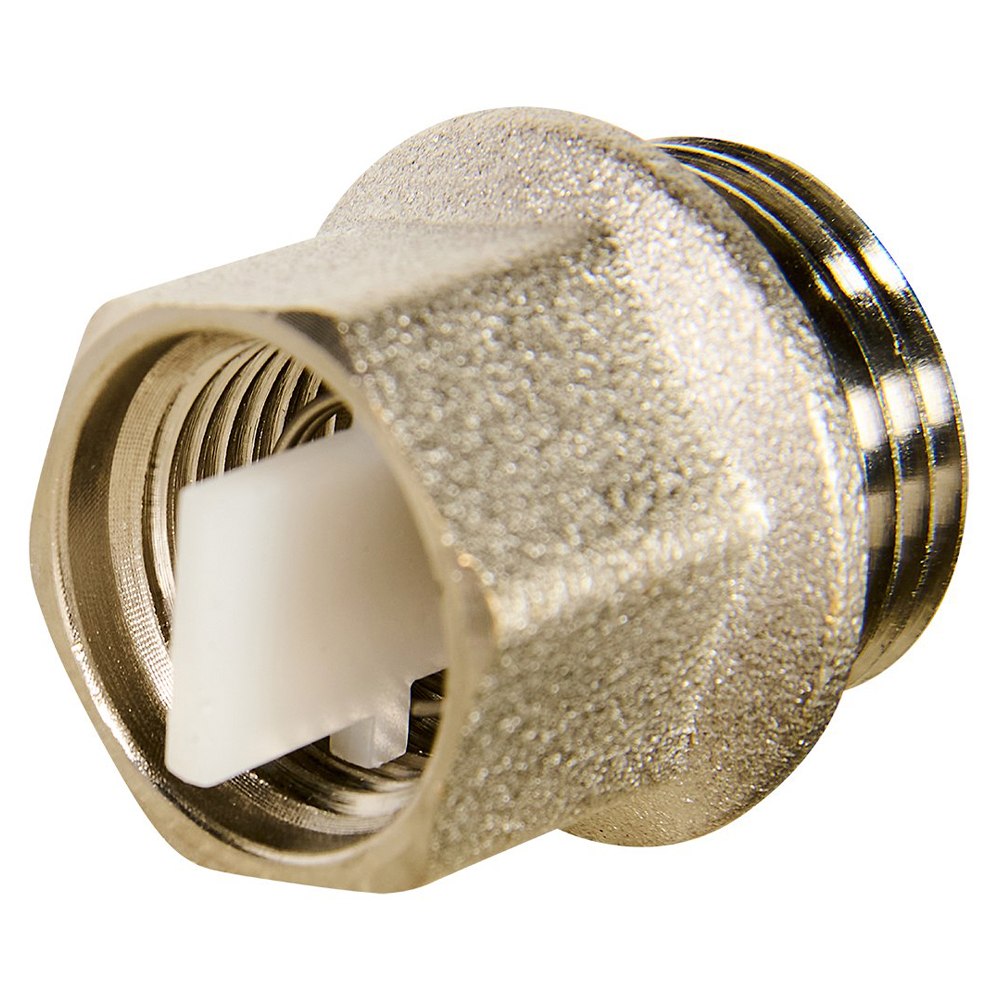

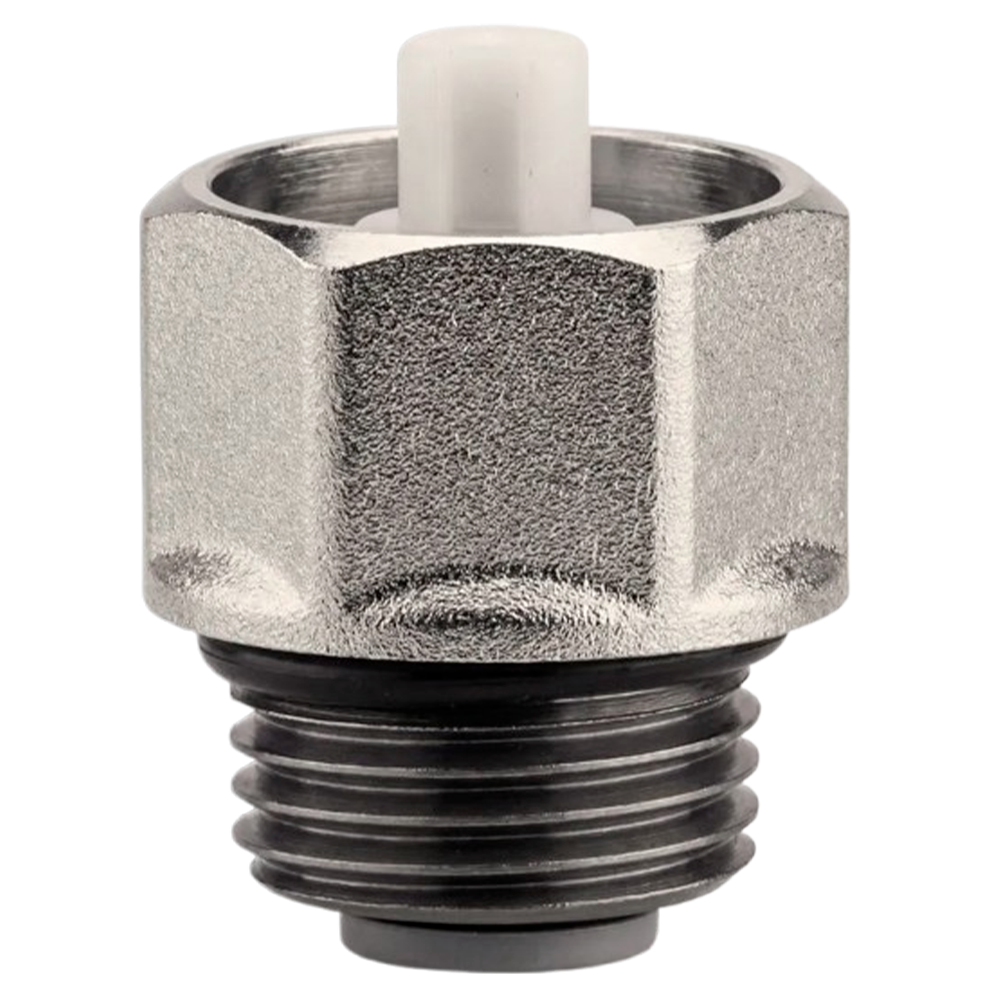

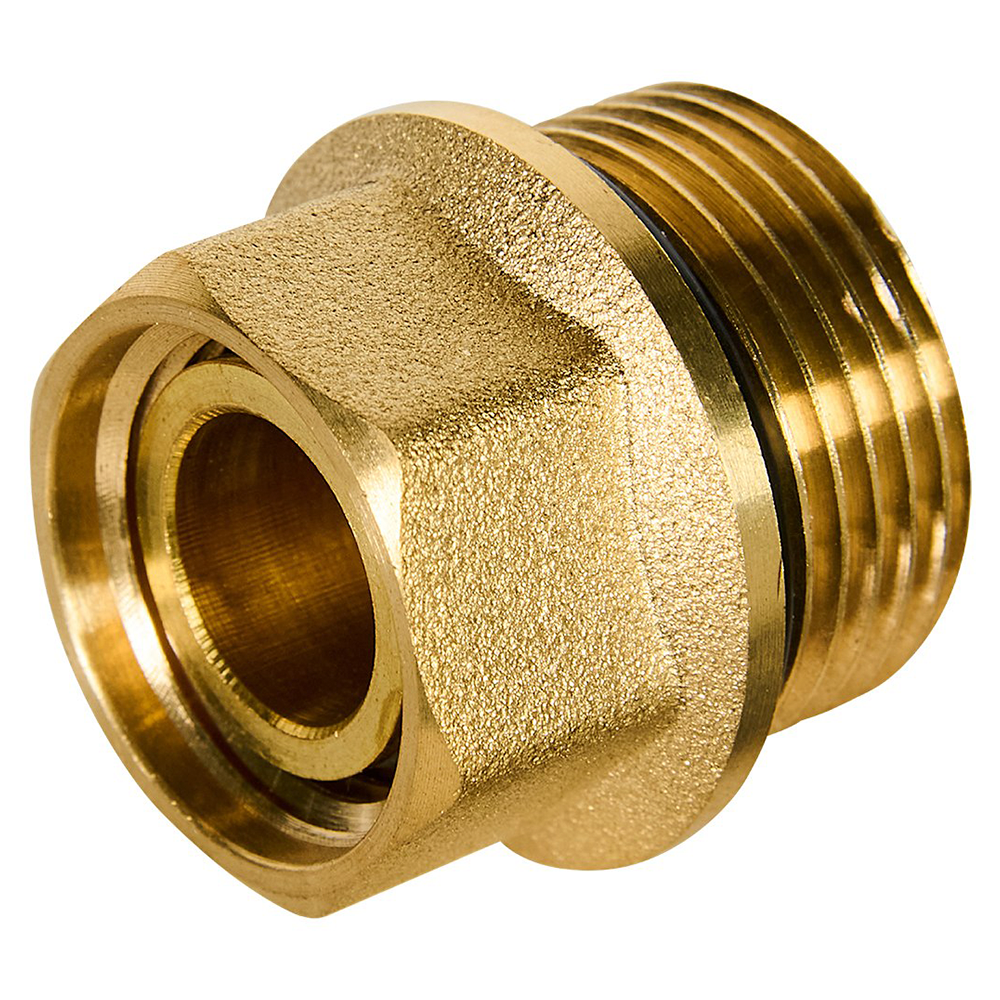

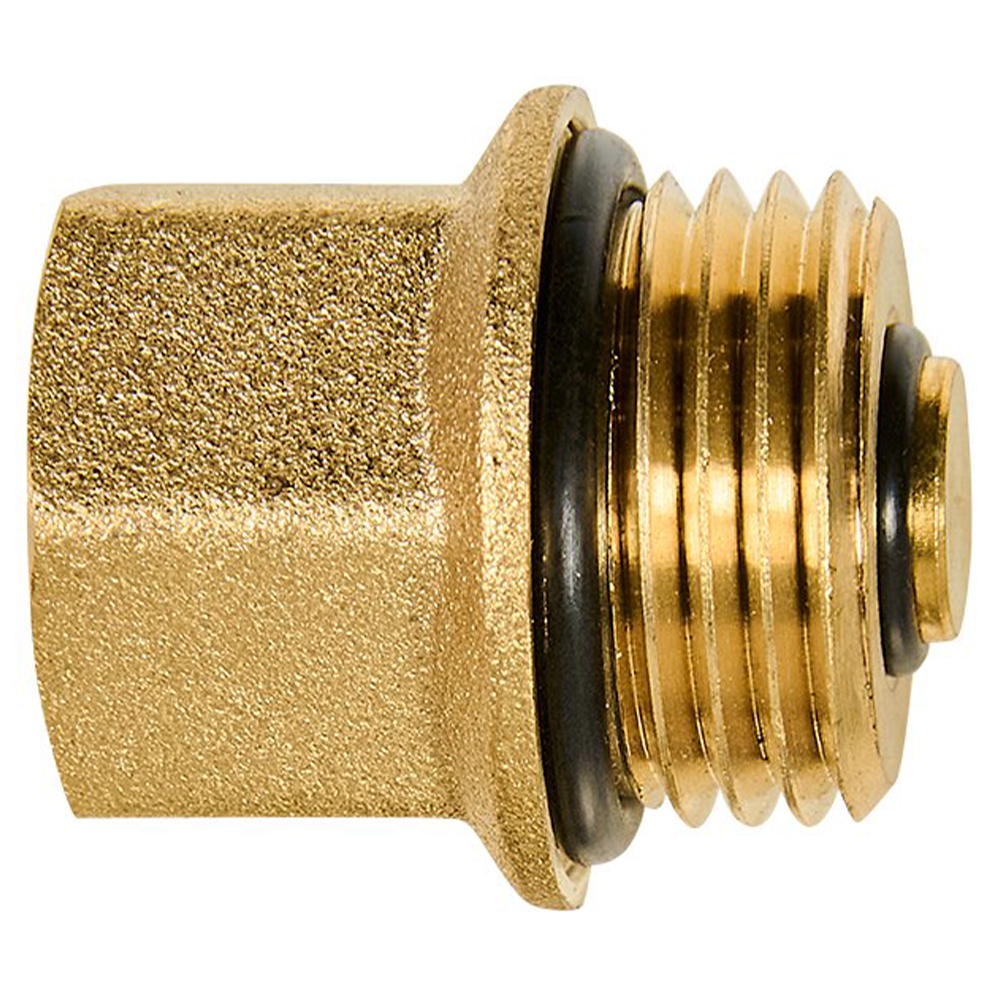

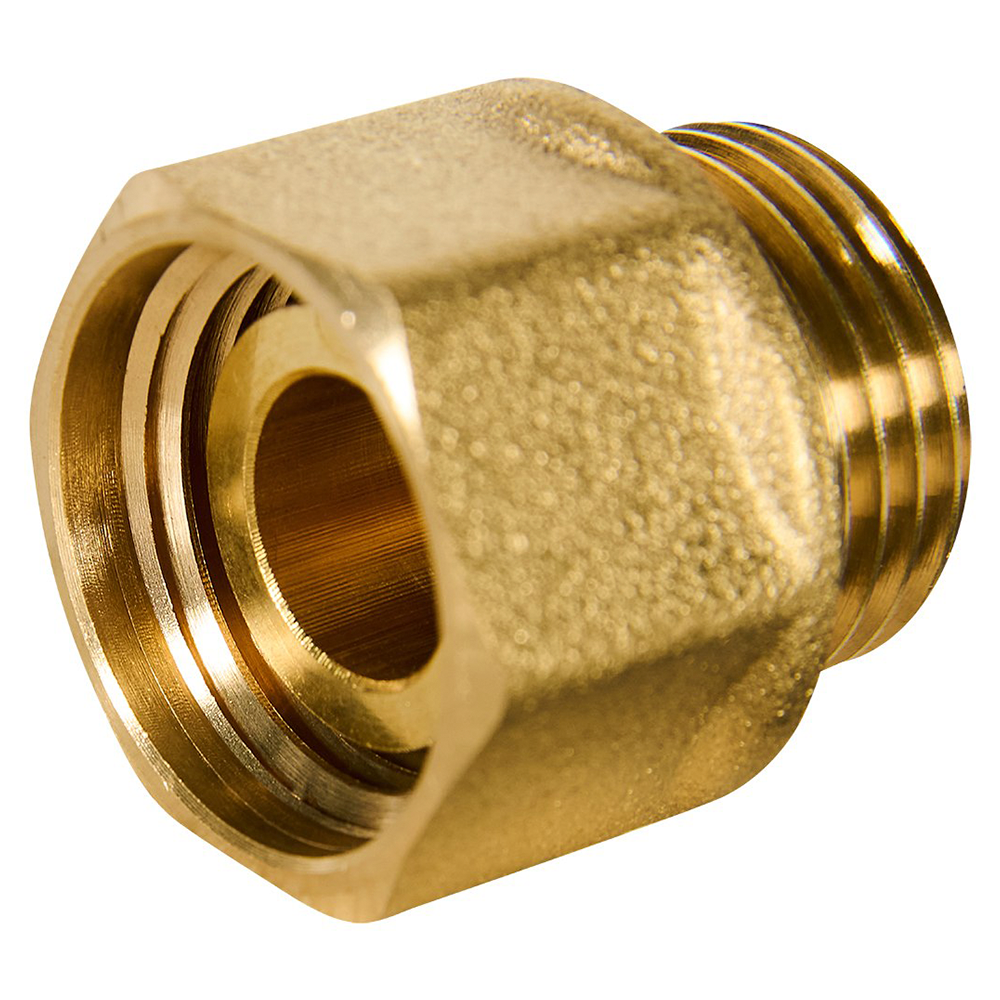

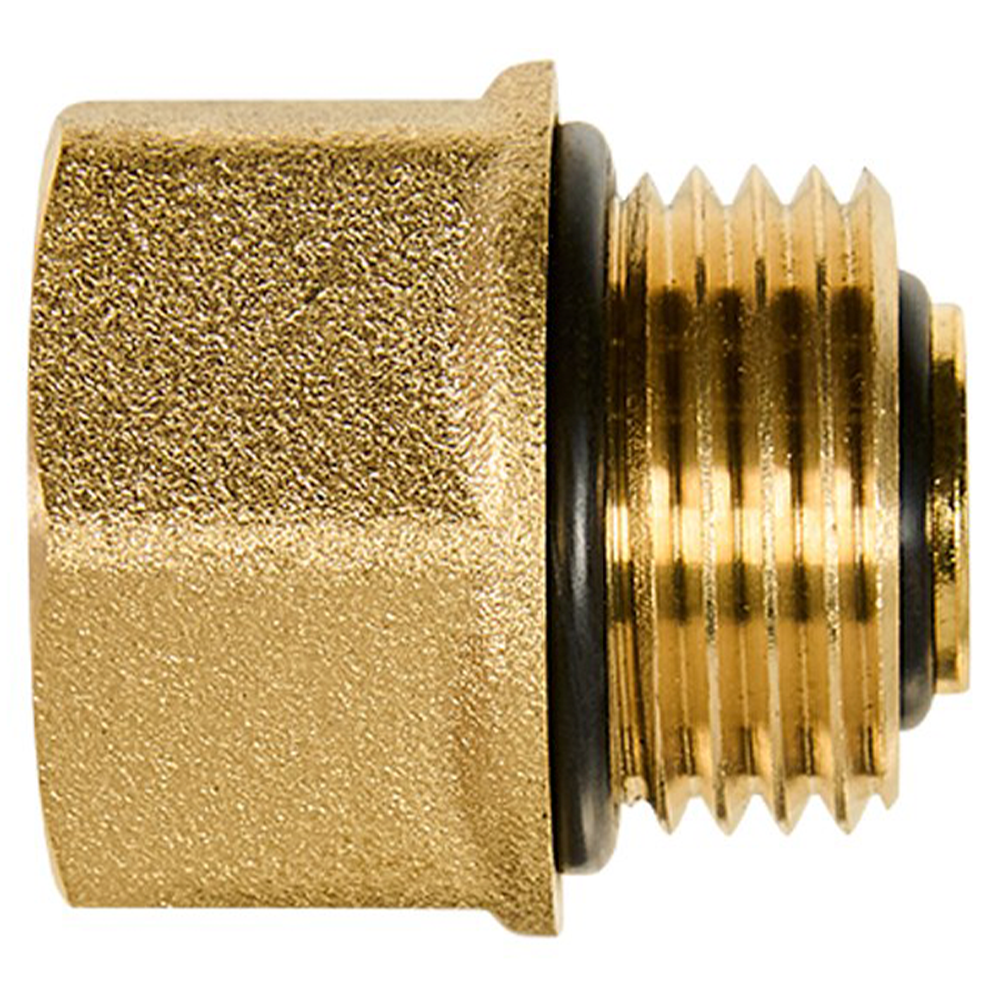

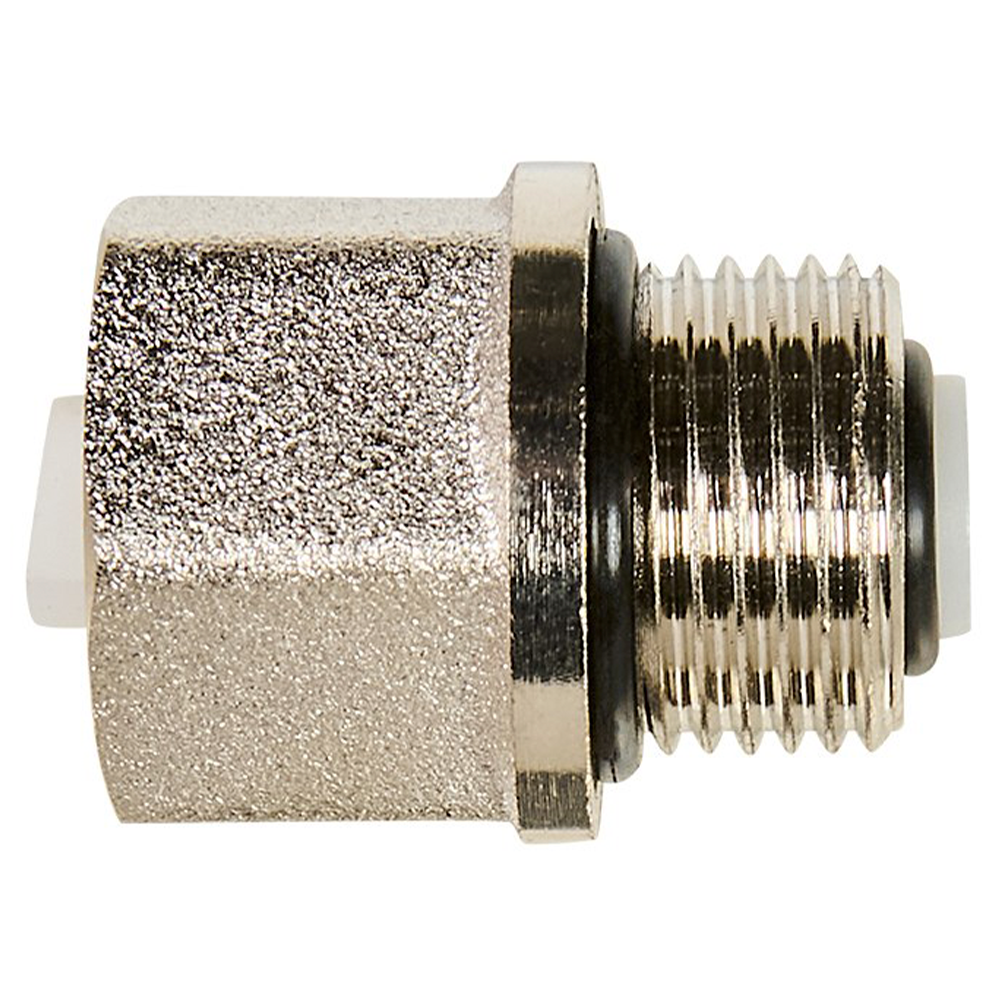

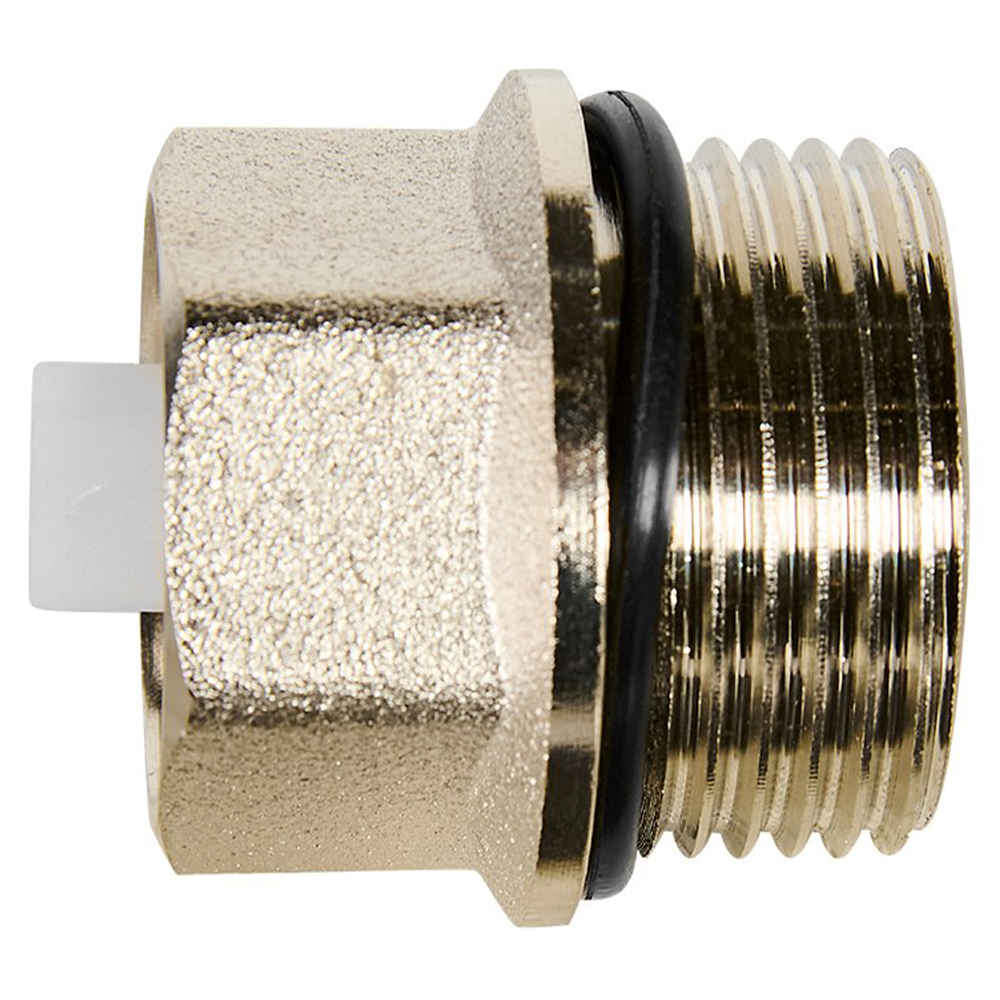

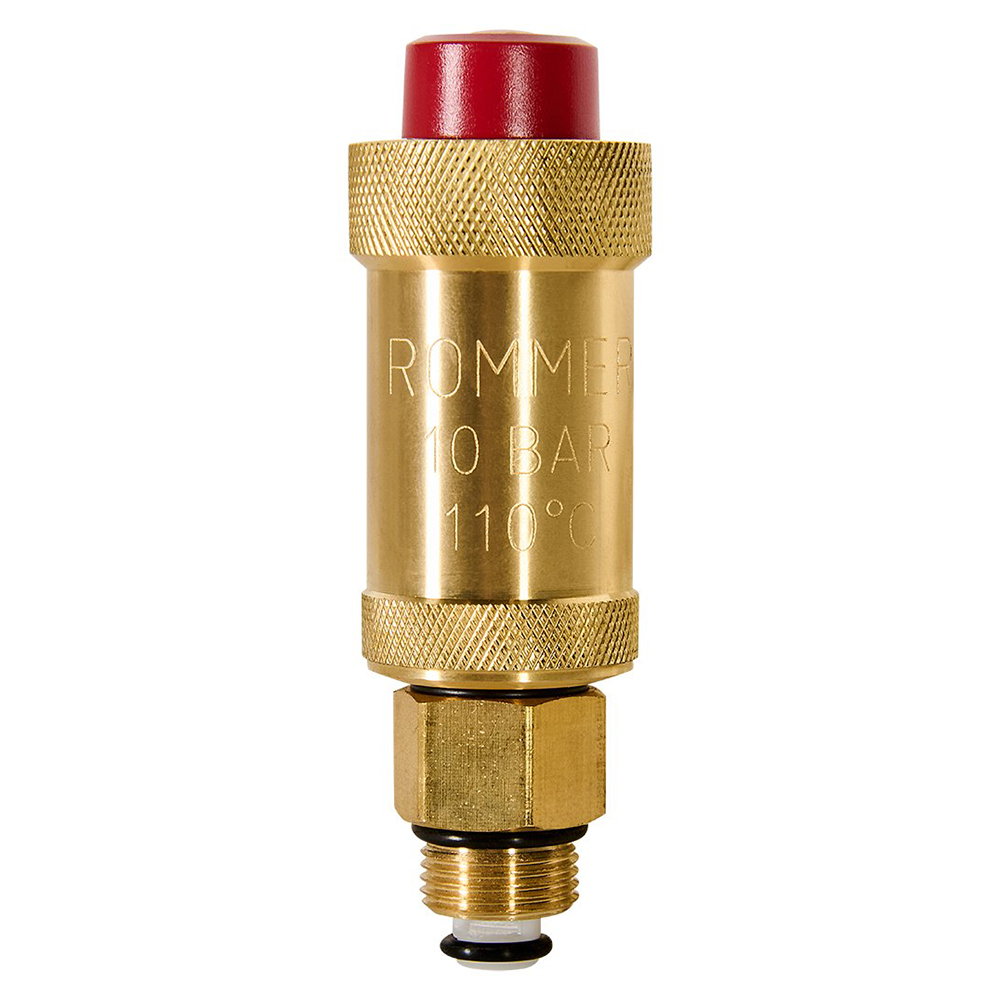

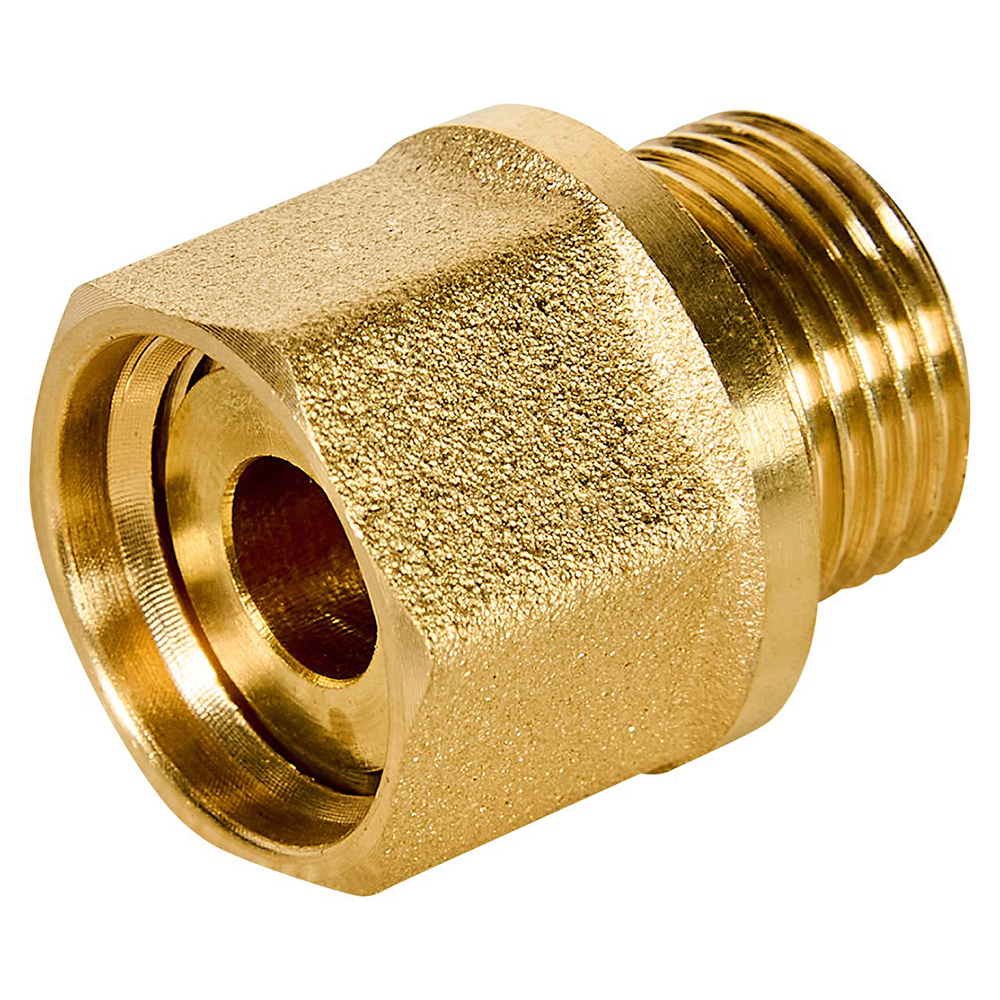

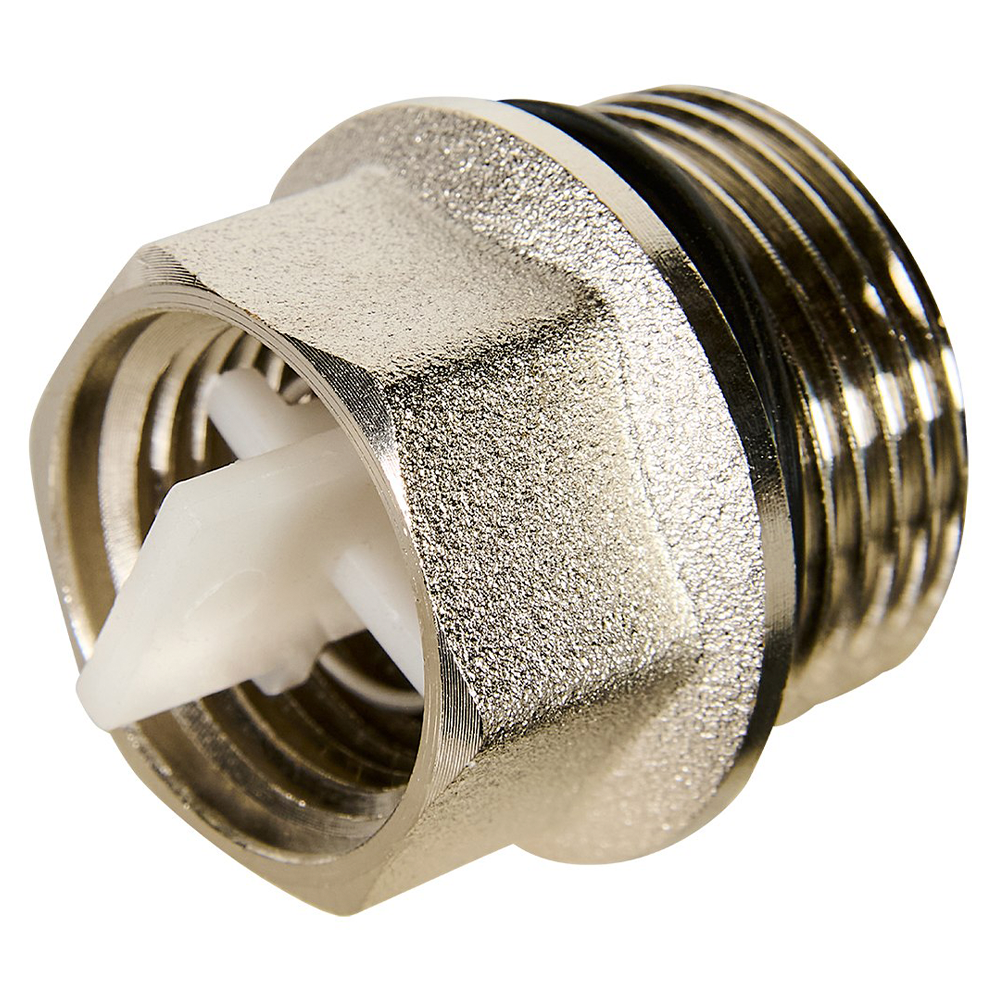

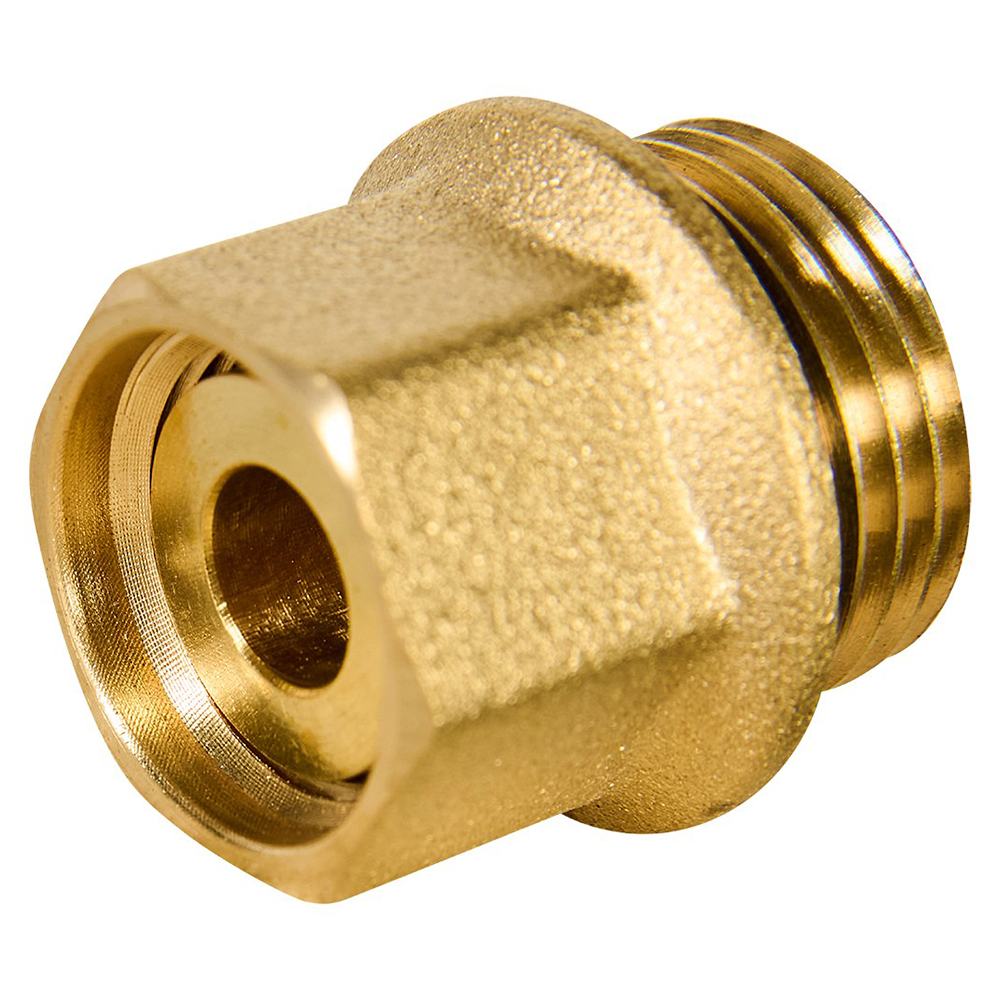

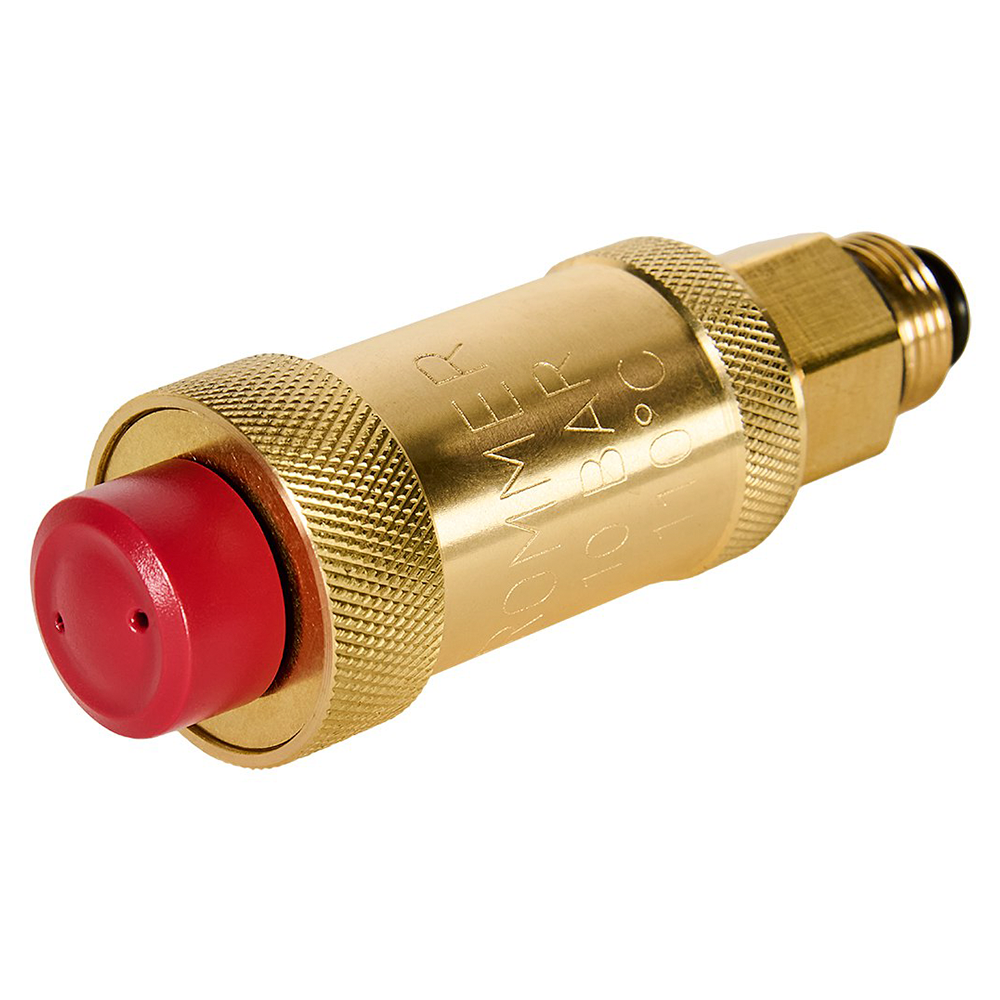

• с пружиной - наличие пружинного отсекателя позволяет снимать и менять приспособление, исключая риск вытекания воды;
• с планкой защиты от водяного давления на механизм;
• с резьбовыми патрубками, которые предназначаются для монтажа к системам тёплого пола, радиаторам, гидрострелкам.

Аналогами указанных устройств являются сепараторы, которые монтируются в трубопроводы и способствуют сбору и стравливанию воздушных пробок. Изделия-авто отличаются высокой чувствительностью к составу носителя. Постепенно механизм срабатывания обрастает солями, что приводит к снижению производительности или полному выходу из строя. Поэтому автоотводчики необходимо периодически чистить.

Отводчики можно классифицировать и по типу подключения:

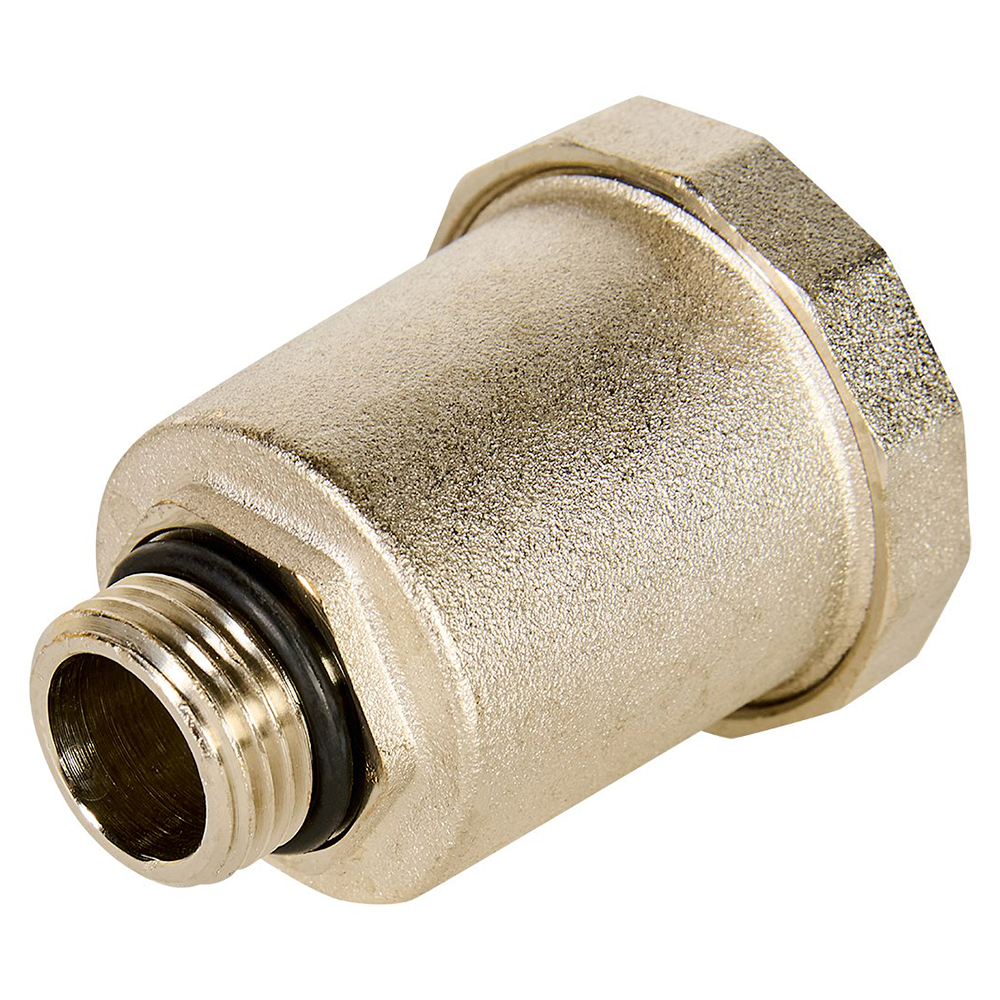

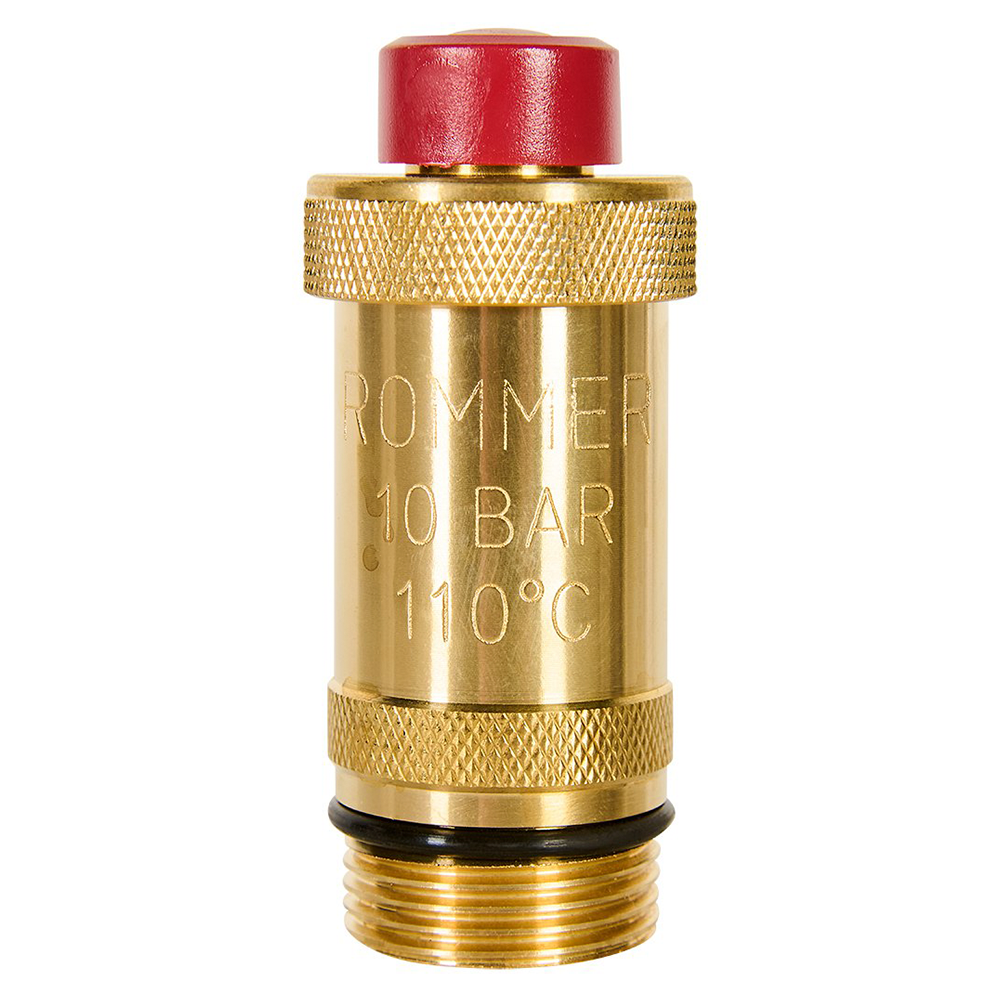

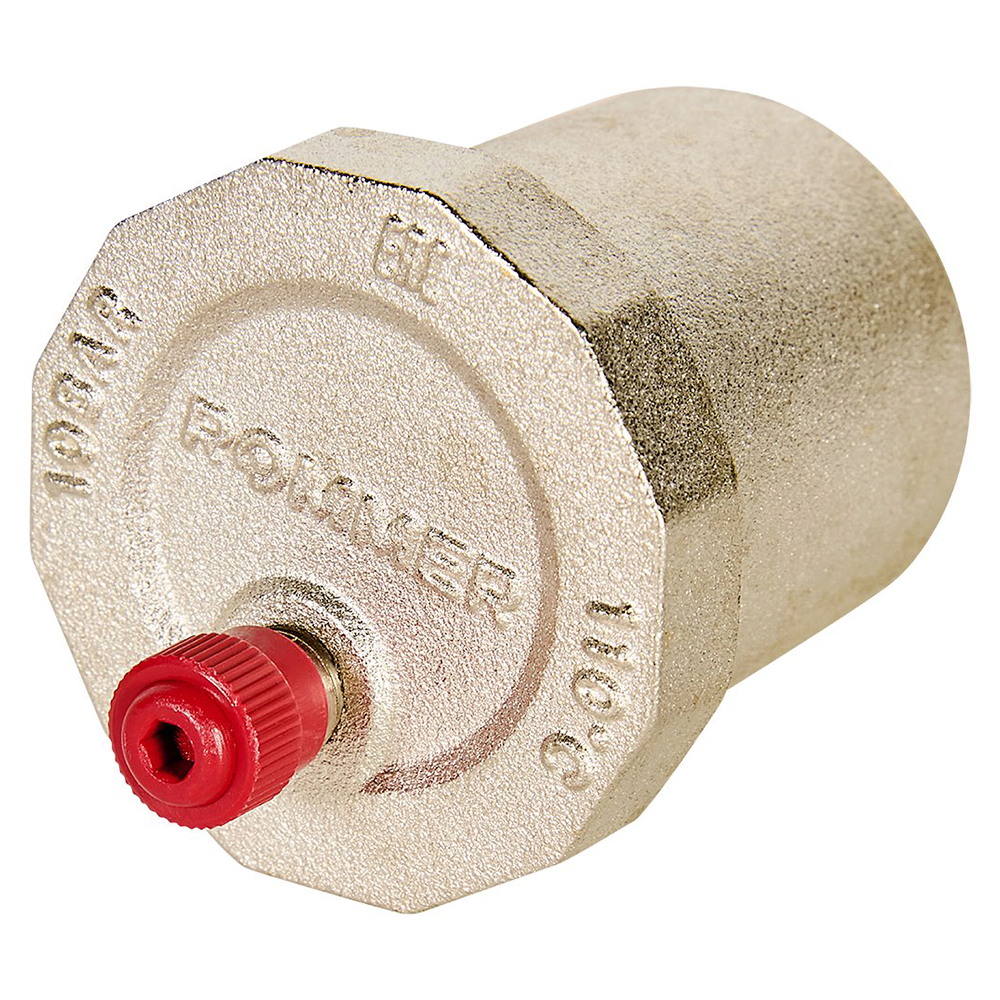

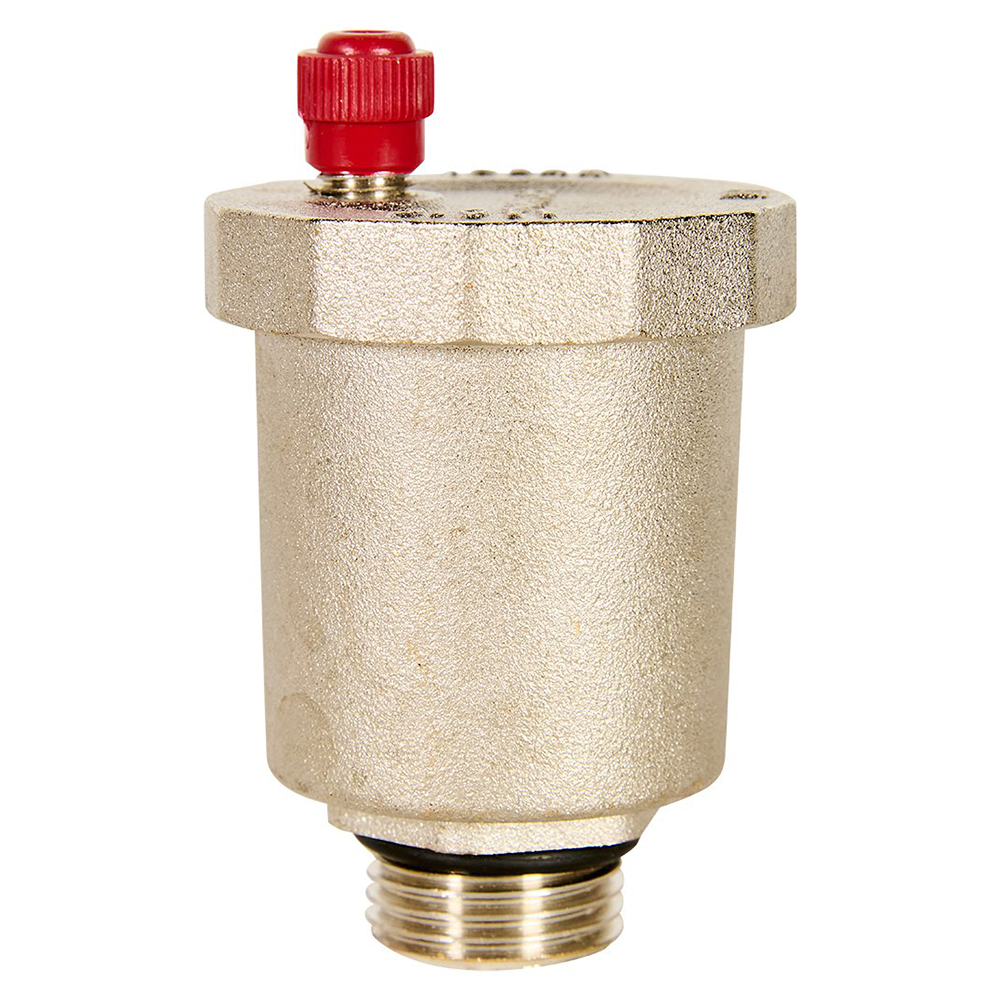

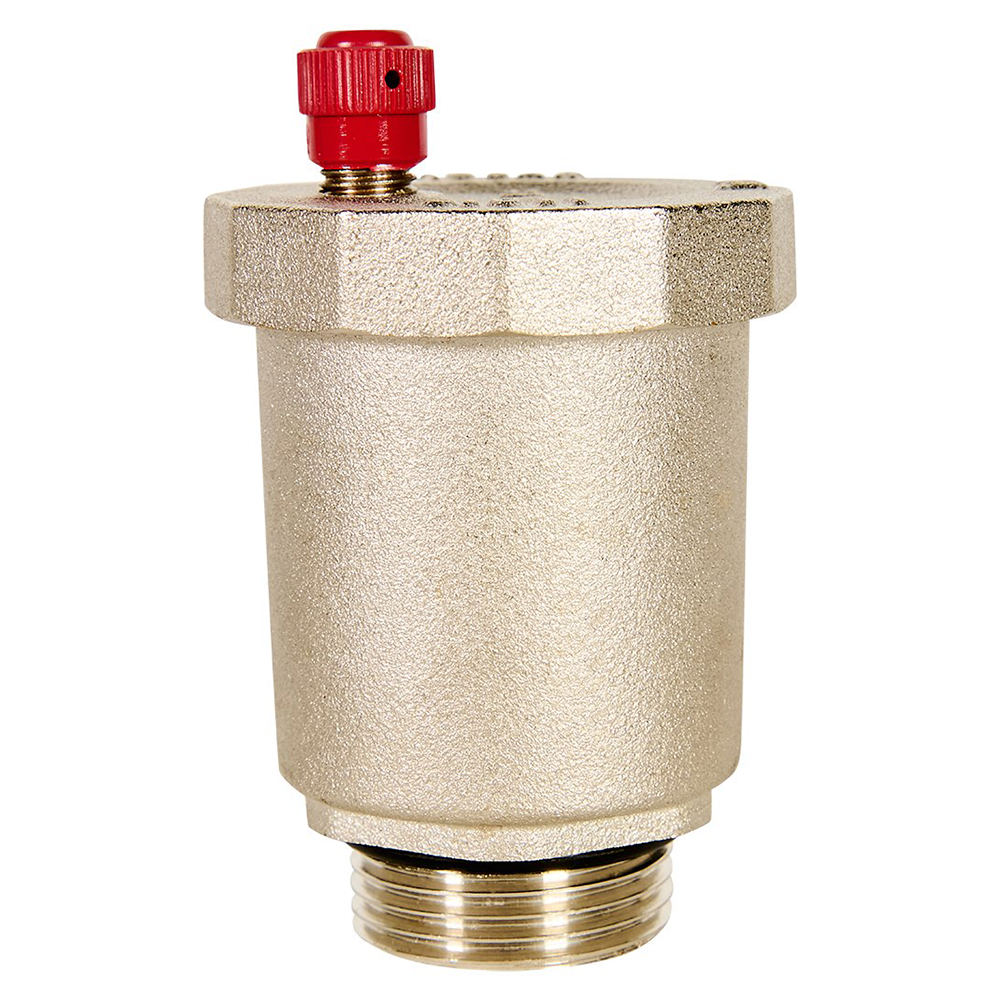

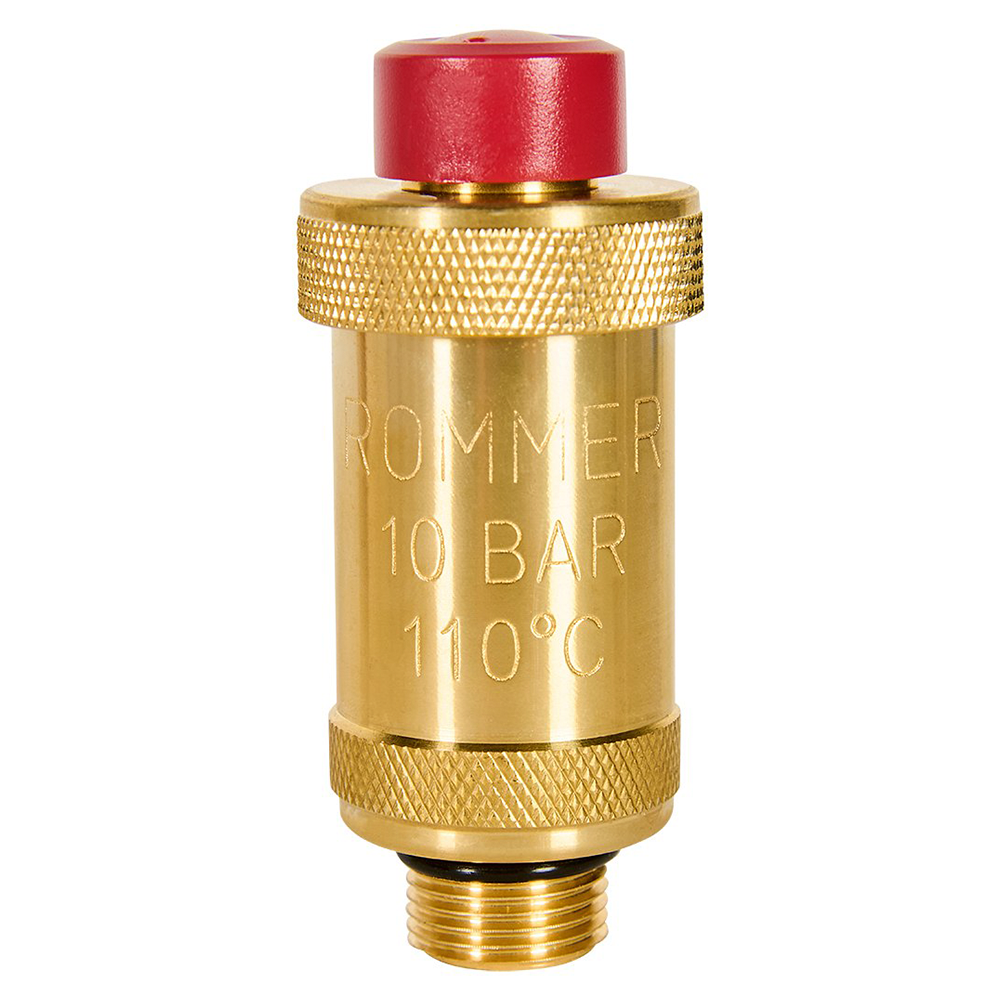

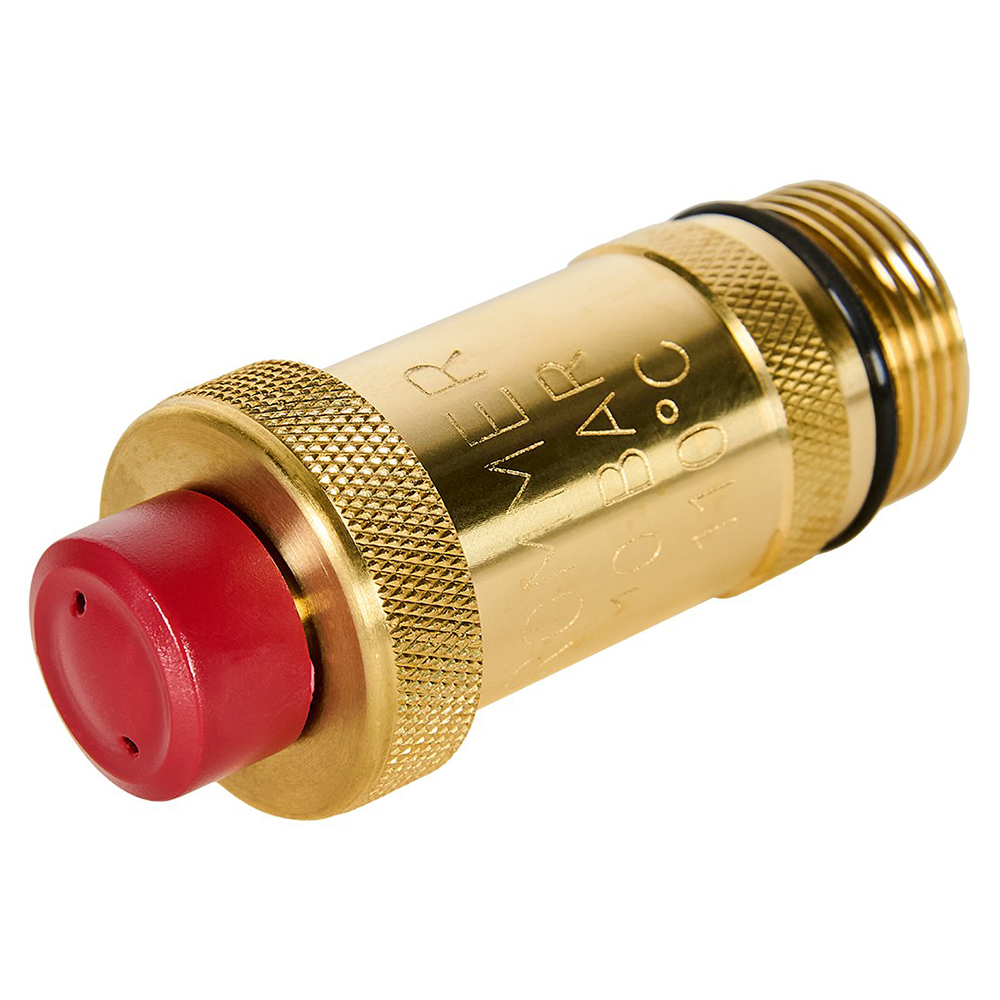

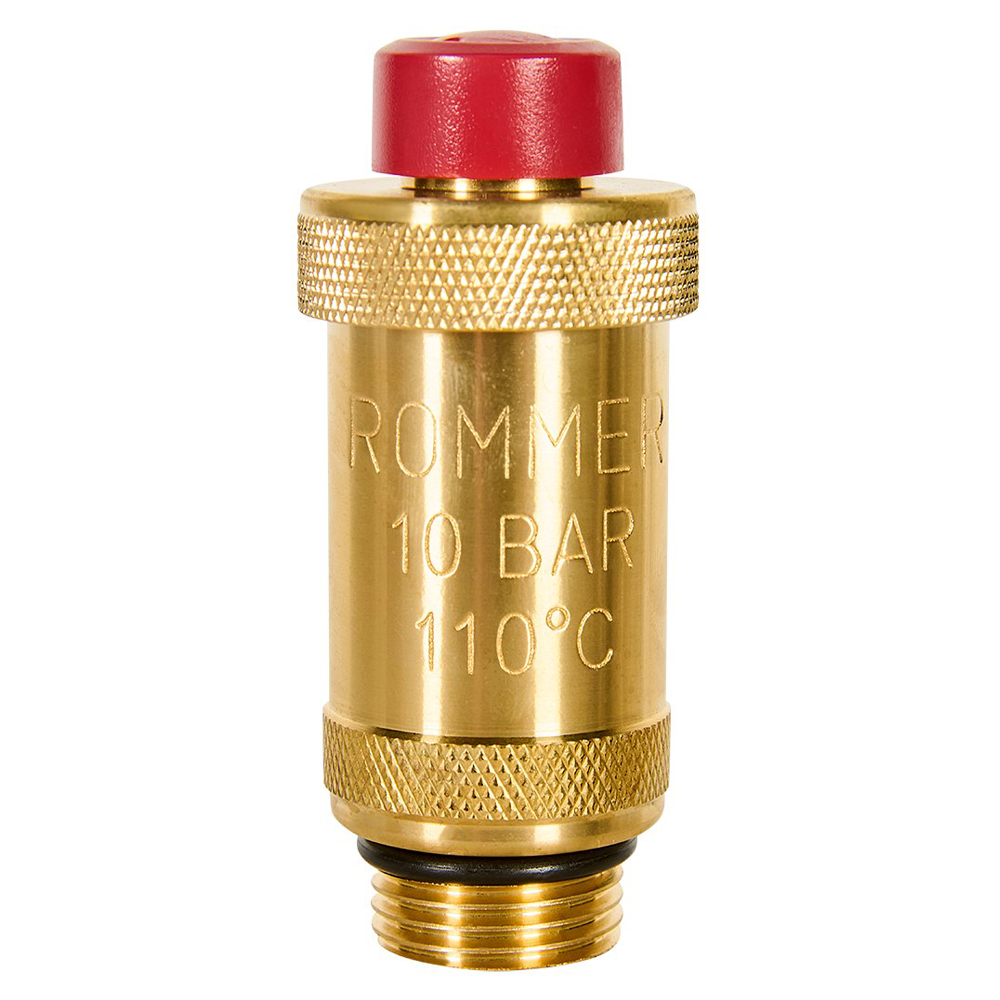

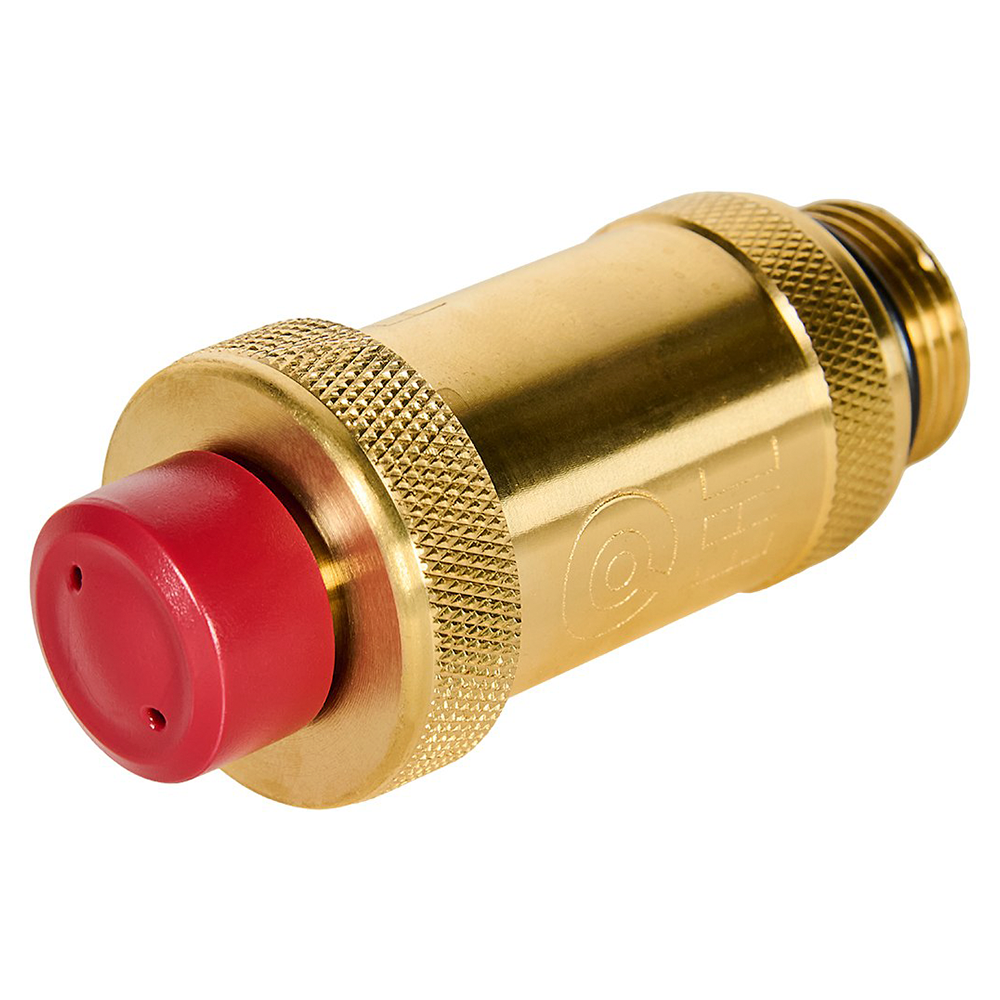

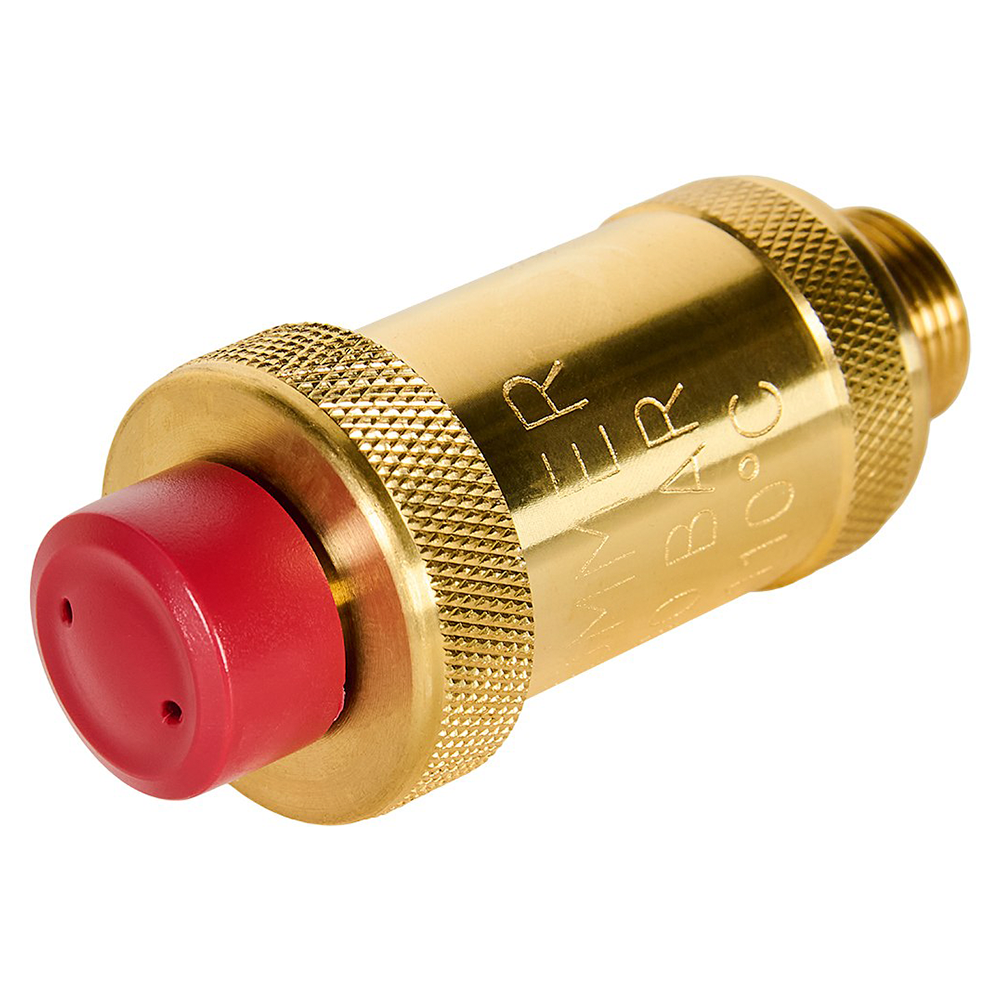

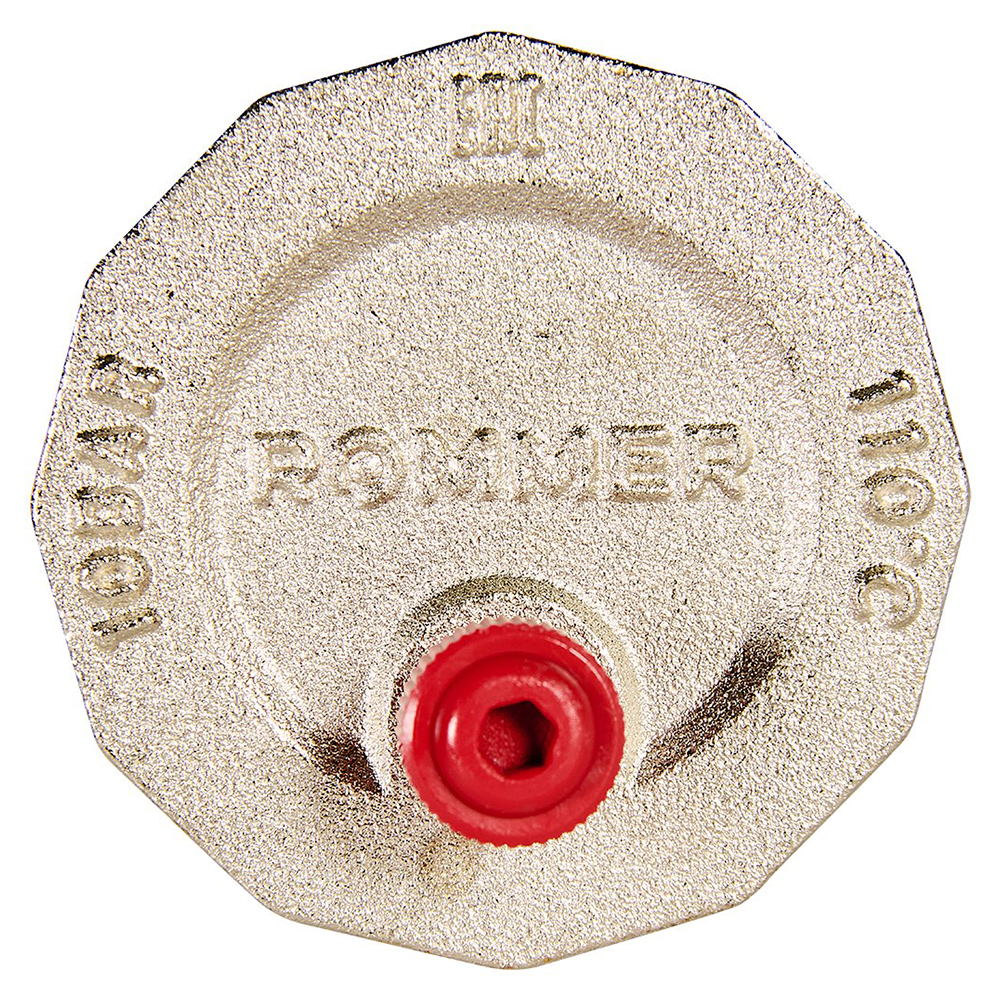

• прямого подключения - для установки в самой верхней точке контура, отличающиеся удобством монтажа и простотой конструкции;

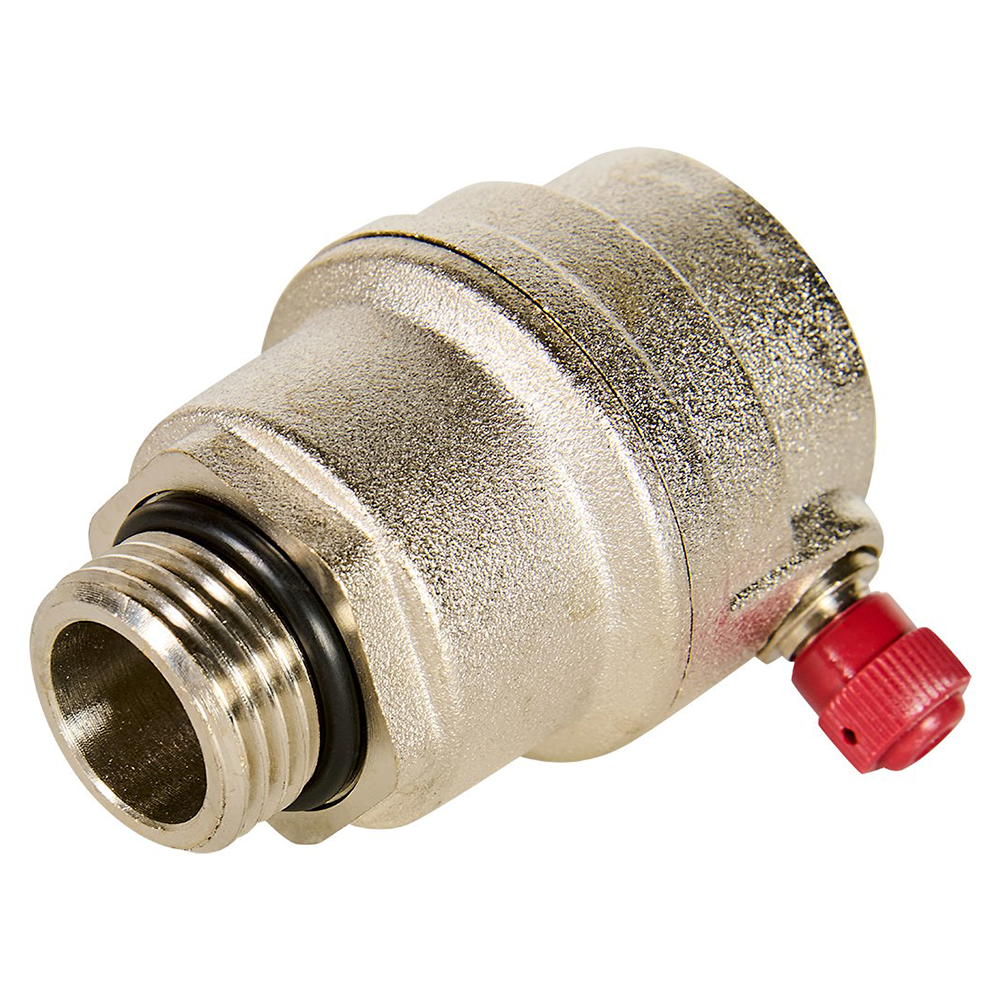

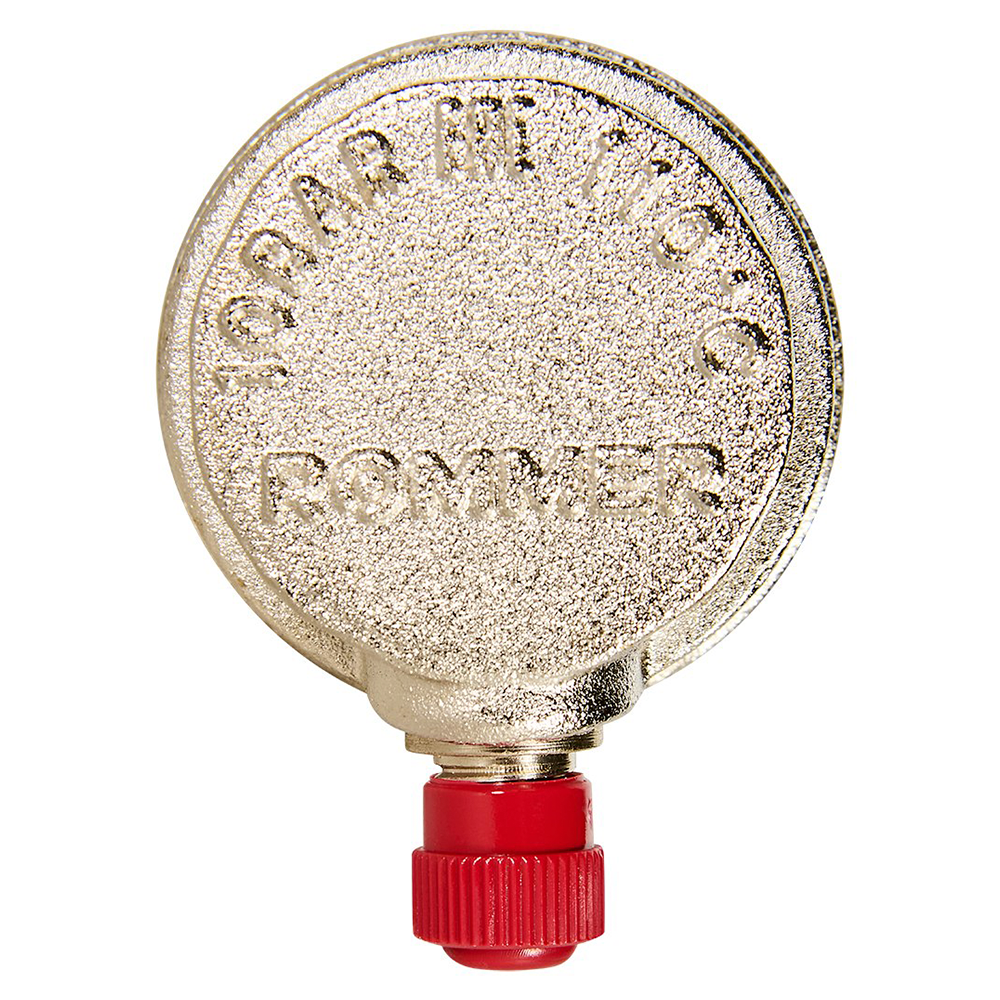

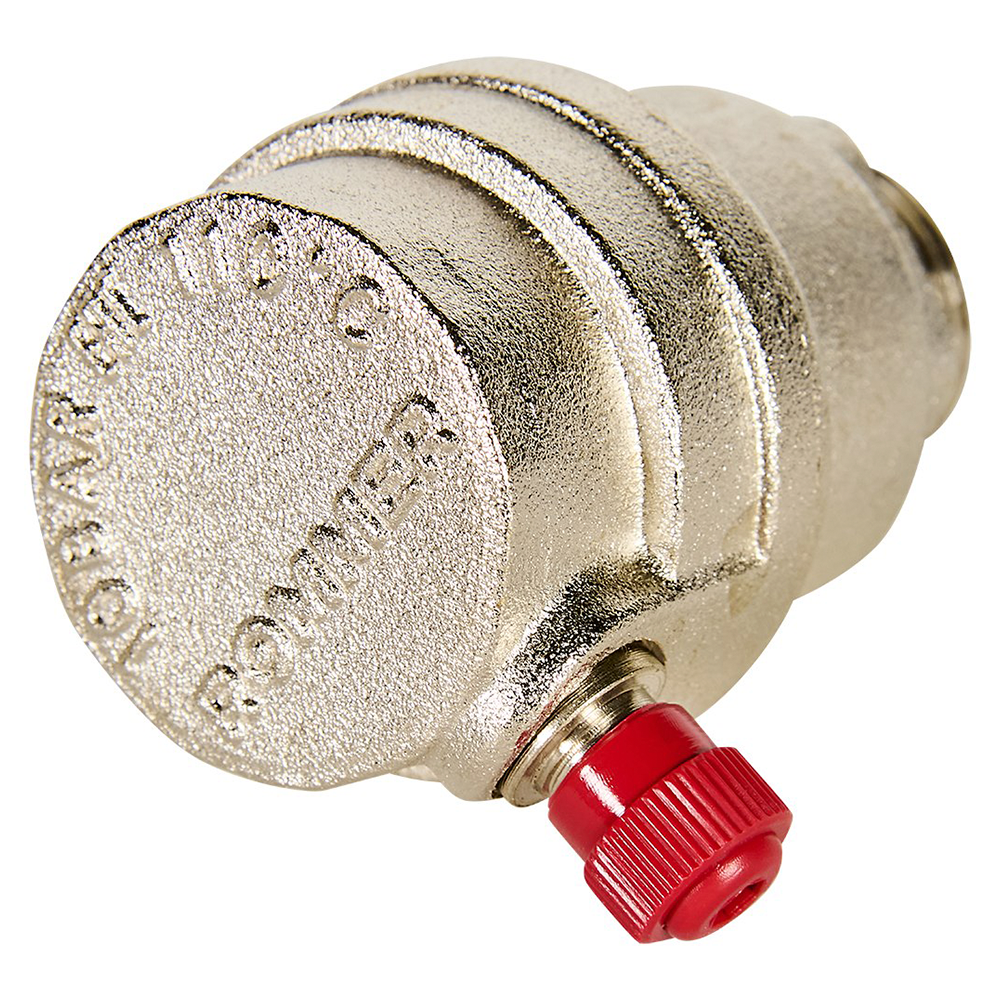

• углового подключения - по принципу работы идентичен устройствам с прямым подключением, но
• предназначается для монтажа в стесненных условиях;
• радиаторные - отлично зарекомендовали себя при установке на алюминиевых и биметаллических батареях.

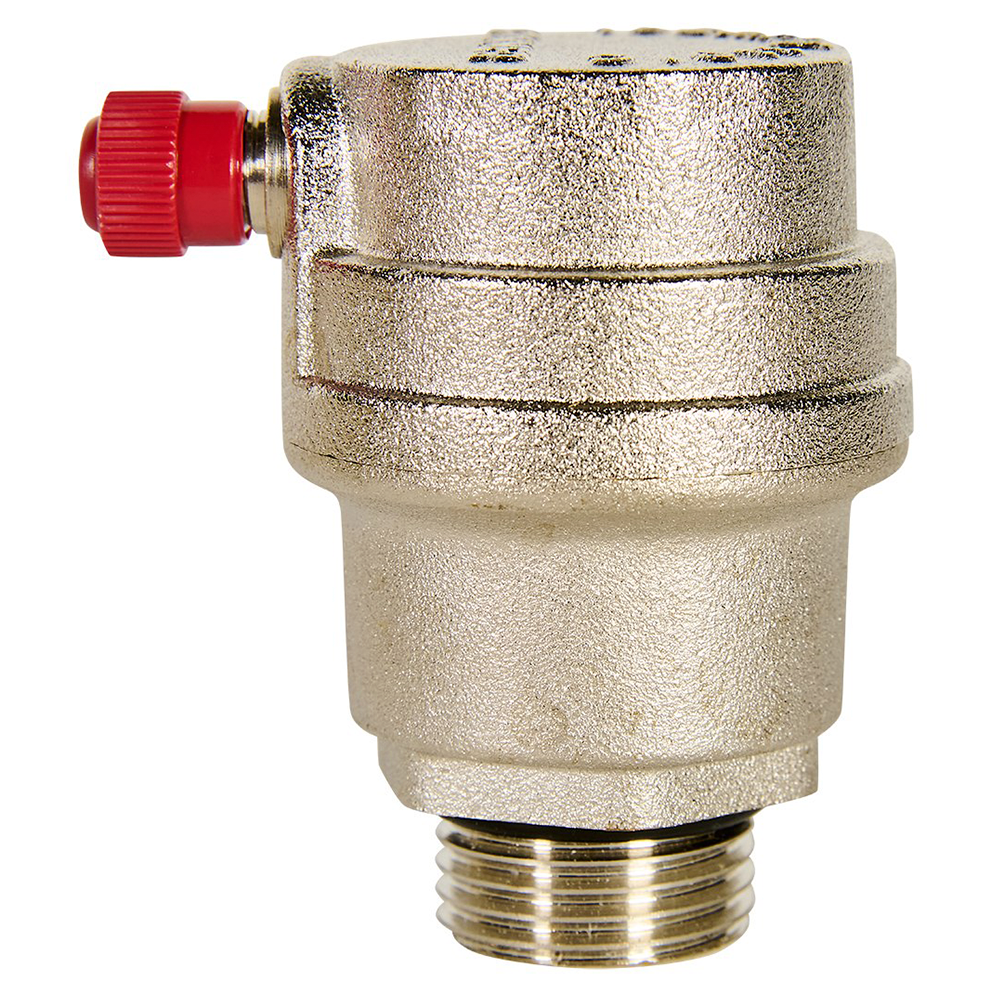

Сбросники прямого подключения устанавливают на подающей линии. Лучший вариант - место сразу после котла. Регулятор нужно приобретать вместе с другими элементами группы безопасности, что выгодно для бюджета и целесообразно в плане организации стабильной работы отопления. Автоотводчики углового подключения имеют некоторые различия во внутреннем расположении деталей. Клапан для вывода воздуха располагается не вверху корпуса, а в боковой части, что позволяет устанавливать его при низких потолках. Радиаторные сбросники являются отличной альтернативой кранам Маевского.

Места и правила установки

Как правило, для этого выбирается самая высшая точка системы или самостоятельного участка.

Автоотводчики устанавливают:

• вблизи выходного патрубка котла;
• в высшей точке прямой магистрали;
• в коллекторах систем теплого пола;
• в бойлер косвенного нагрева, если монтаж сбросника предусмотрен конструкцией;
• на радиаторы и змеевики полотенцесушителей;
• в насосных приборах циркуляционного типа, которые предназначаются для транспортировки жидкой среды, тогда как попадание воздушных масс приводит к выходу из строя;
• вблизи предохранительного клапана нагревательного прибора, в составе группы безопасности.

Прежде, чем устанавливать стравливатели воздуха, необходимо изучить схему отопительного контура с обязательным учетом движения носителя. Монтаж выполняется в месте окончания одного участка и начале другого.Если дело касается радиаторов, то автоотводчики монтируют в заглушке верхнего коллектора на противоположной от подключенного питающего трубопровода. Монтаж авторегуляторов осуществляется на горизонтально проходящих участках. Например, если место после котла выполнено в виде петли для искусственного завышения, то оно должно иметь хотя бы небольшой, строго горизонтальный участок.

Как выбрать воздухоотводчик

Выбирая воздухоотводчики для отопления и горячего водоснабжения учтите, что:

• только сертифицированная продукция будет служить долго и бесперебойно, тогда как дешевые модели подвергаются скорому разрушению, пропускают воздух и даже носитель;
• при наличии в доме маленьких детей ручными регуляторами пользоваться небезопасно;
• наличие анодированного покрытия обеспечивает долгий эксплуатационный срок и предотвращает от коррозии;
• предельно допустимое значение давление - параметр, который является самым важным при выборе отводчика для работающей под напором системы.

При выборе регуляторов учитывается вид теплоносителя. Так, некоторые изделия предназначены для использования только в воде или неагрессивной среде. Как правило, большинство моделей рассчитаны на эксплуатацию при температуре не более 120 градусов. К тому же, при выборе обращают внимание и на внутреннее давление отопительного контура.

Грамотный выбор и правильная установка автоматических воздухоотводчиков в наиболее важных местах обеспечит стабильную и надежную работу отопления. Отсутствие специальных приспособлений для стравливания воздушных пробок приведет к неэффективности работы отопительного оборудования и высоким расходам, а в худшем случае - к остановке циркуляционного насоса или котла.
