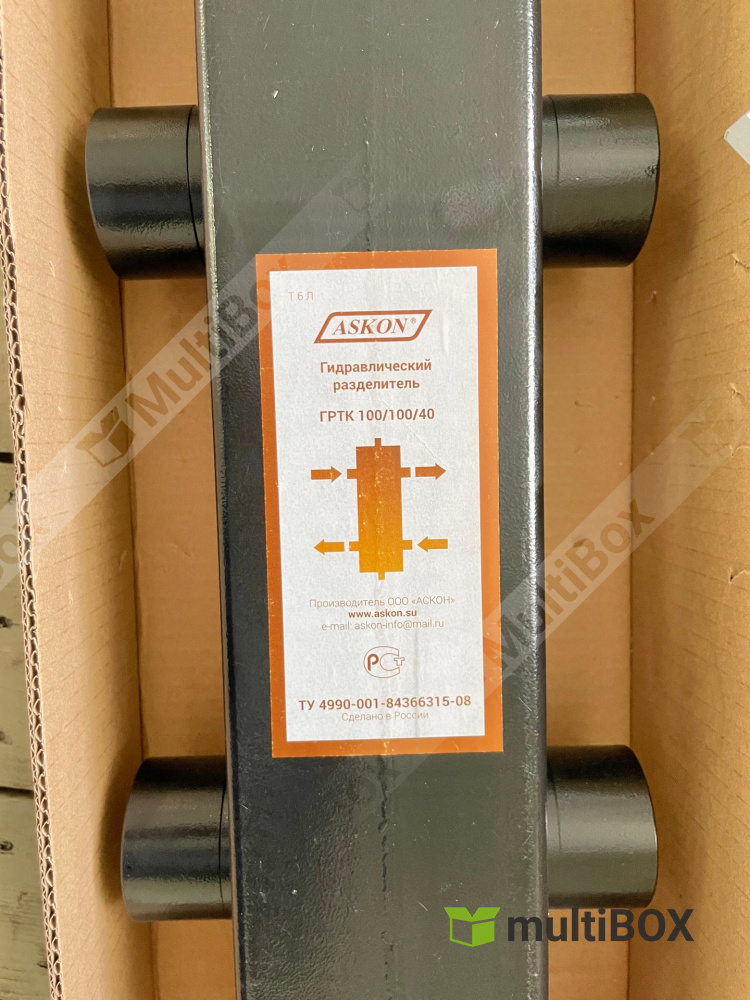

Гидравлический разделитель ГРТК 100/100/40, 195 кВт (001.22.0471) / Askon

Назначение

Гидравлический разделитель ASKON ГРТК 100/100/40 (001.22.0471) монтируется в магистраль между первичным контуром котла и контуром теплопотребления. Через патрубки разделителя проходят трубы подачи и обратки. Основные задачи гидравлического разделителя – исключить влияние насосов контуров отопления друг на друга в процессе переключения между режимами работы и защитить котел от холодной обратки. Без гидравлической стрелки можно обойтись, если в обвязке только 2-3 потребителя и 1 циркуляционный насос. Во всех остальных случаях контуры необходимо гидравлически разделять. Такой разделитель (гидрострелка или теплообменник) облегчит согласованное взаимодействие отопительного и котлового контуров.

Отличительные особенности

• гидрострелка позволяет разделять потоки воды в разных контурах и замедлять или ускорять их, при этом изменение расхода в каждой магистрали никак не влияет на прохождение теплоносителя в системе котла, что значительно предохраняет его от раннего износа;
• улавливает и удаляет воздушные пузыри в воде, делает это более эффективно, чем при работе с ручными или автоматическими кранами удаления воздуха;

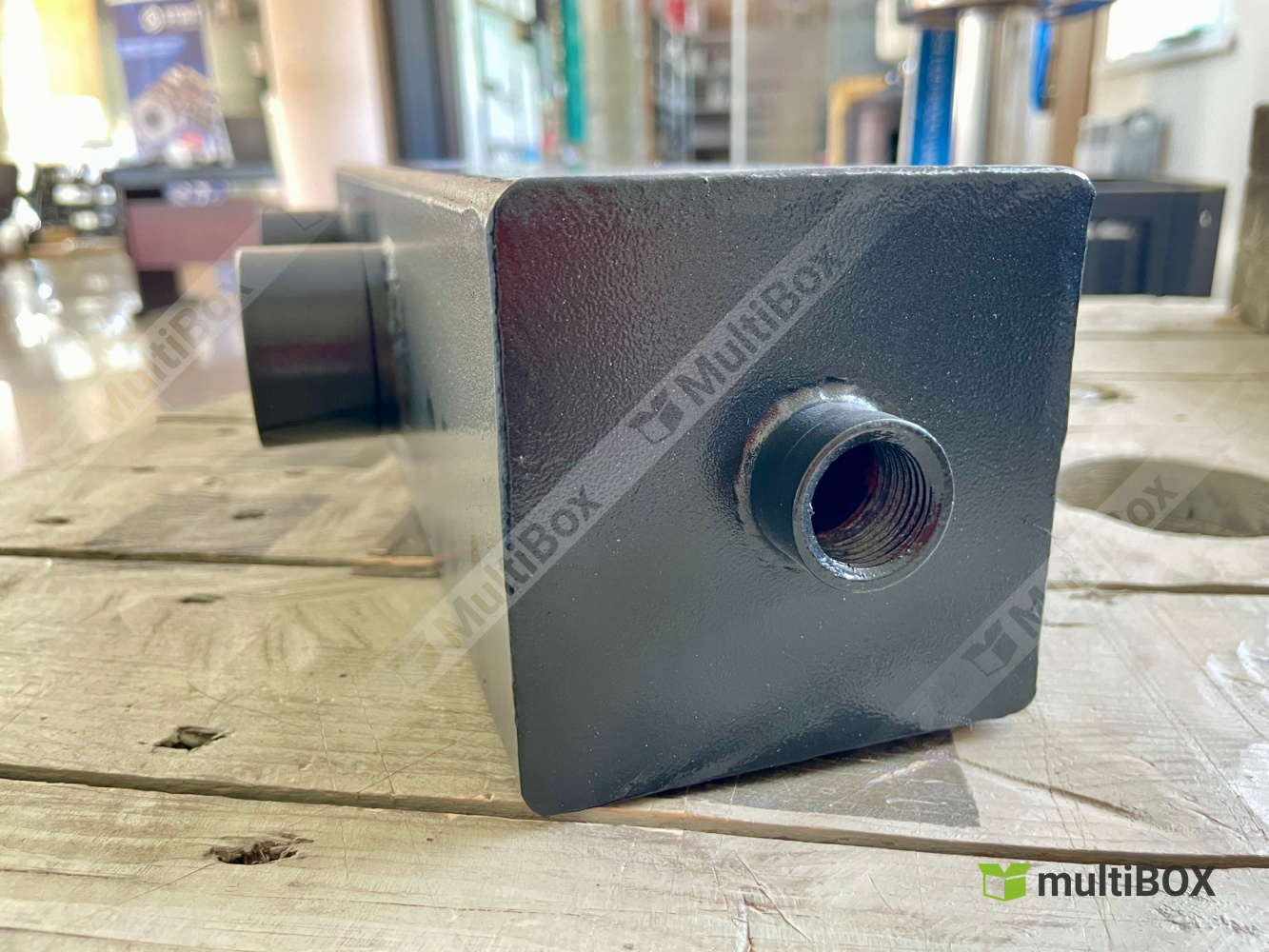

• в нижней части гидравлического разделителя осаждаются самые маленькие частицы загрязнения, которые не смогла уловить сетка фильтра, потом их сливают с помощью специального крана;
• применение распределителя улучшает эффективность работы котельной в частном доме. Если мощность котла превышает 50 кВт, то его установка считается обязательной.

Принцип работы

В гидравлическом разделителе происходят два процесса: это движение теплоносителя и смешивание горячего и холодного потока. Есть два контура перемещения теплоносителя – контур котла и контур системы отопления. Подача жидкости в каждый контур осуществляется с помощью циркуляционного насоса. Это оборудование, как правило, монтируется на холодные ветки контуров. Благодаря этому правильно распределяются горячий и холодный потоки. Первый движется вверх, второй – вниз. Мусор, песок и прочие элементы оседают в разделителе, из воды выходит весь воздух через воздушник, который не должен поступать в систему отопления.
