Группа безопасности котла до 50 кВт, 3 бар, 1" без теплоизоляции (503.525) / Stout

Назначение

Группа безопасности - это набор устройств, необходимый для обеспечения безопасной работы нагревательного оборудования в системах отопления. Позволяет контролировать рабочее давление в системе, защитить оборудование от превышения максимально допустимого рабочего давления, а также удалить воздух из системы.

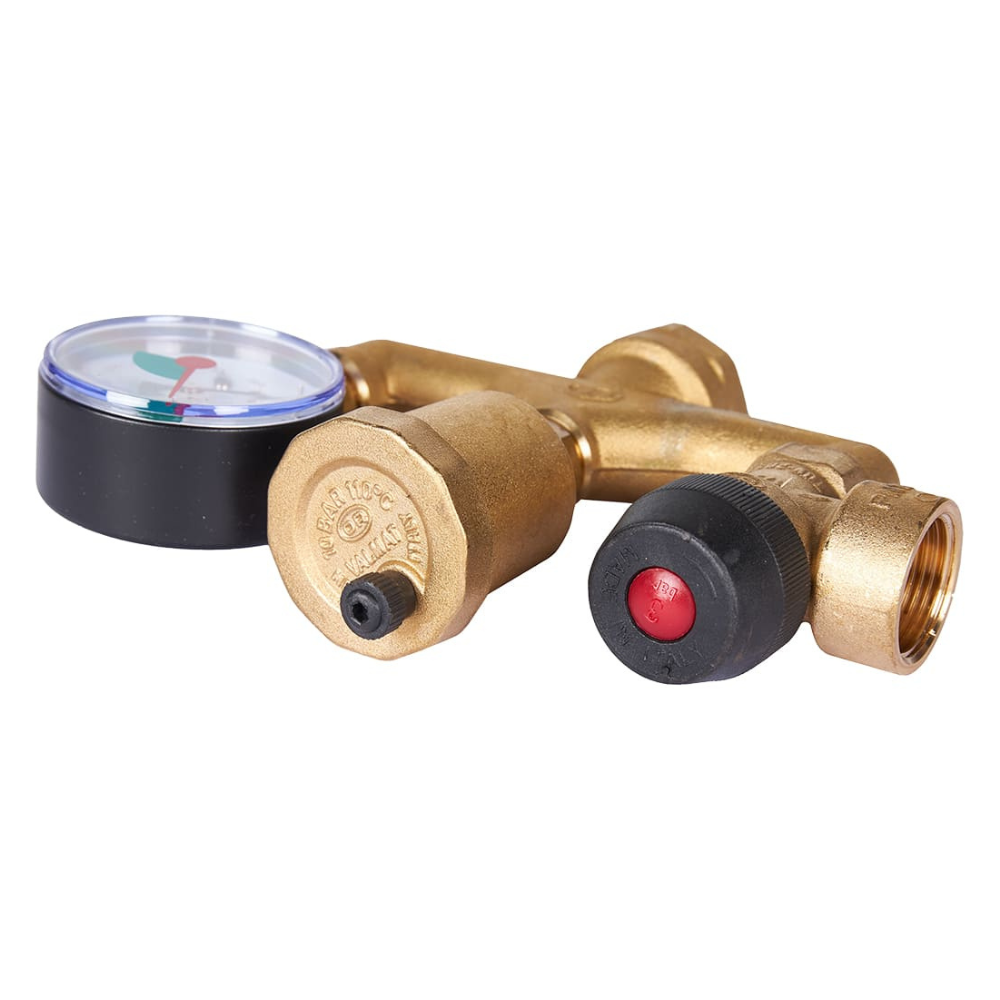

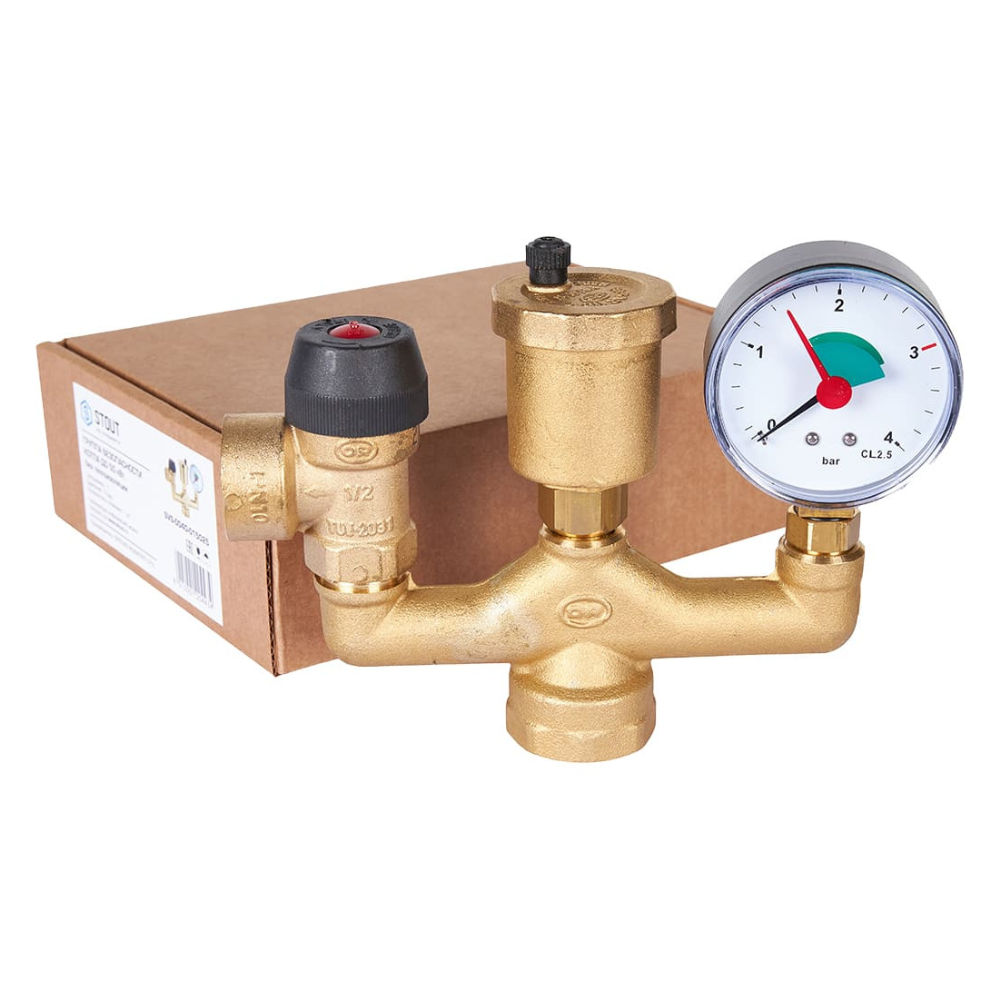

Предохранительный клапан, автоматический воздухоотводчик и манометр смонтированы на корпус группы (коллектор). Особая геометрия внутренней камеры коллектора способствует направлению потока воздуха к автоматическому воздухоотводчику, размещенному в верхней, центральной точке устройства, таким образом, жидкость заполняет внутреннее пространство и достигает предохранительного клапана, который предназначен для сброса избыточного давления.

Манометр и автоматический воздухоотводчик, оснащены системой безопасности - присоединены к коллектору через пружинные отсечные клапаны, что позволяет проводить техническое обслуживание или замену этих устройств, без обязательной остановки или опорожнения системы. Для более удобного монтажа группы и облегчения контроля показаний манометра, его корпус легко вращается вокруг оси на 360° без нарушения гидравлики соединения. В нижней части группа безопасности оборудована патрубком с внутренней резьбой, предназначенной для ее присоединения к системе теплоснабжения.

Отличительные особенности

• защита от превышения давления в системе;
• отвод из системы воздуха и газов;
• индикация давления в системе на уровне манометра.
